TEMA	CARACTERÍSTICA GEOGRÁFICA	OBJETO	OBJETO INSPIRE	DIMENSÃO

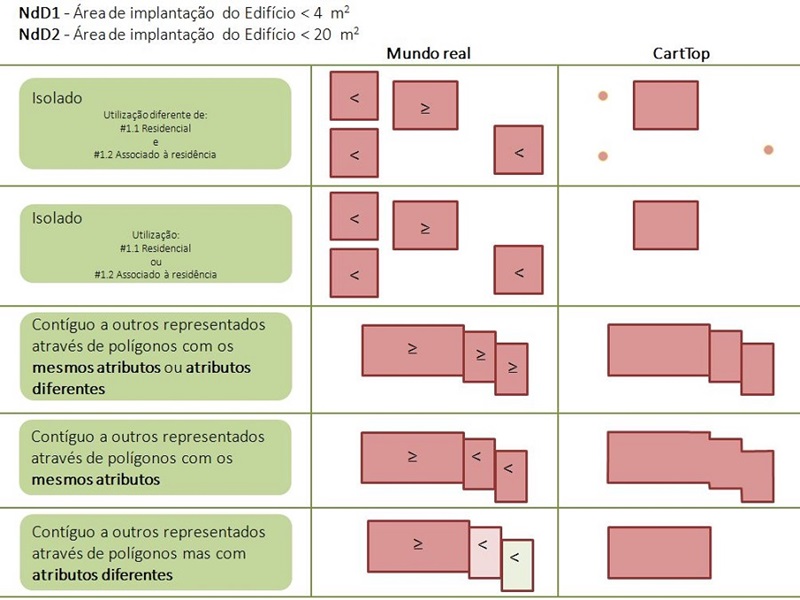

CONSTRUÇÕES	Edifício	Edificio	building	2D

DEFINIÇÃO

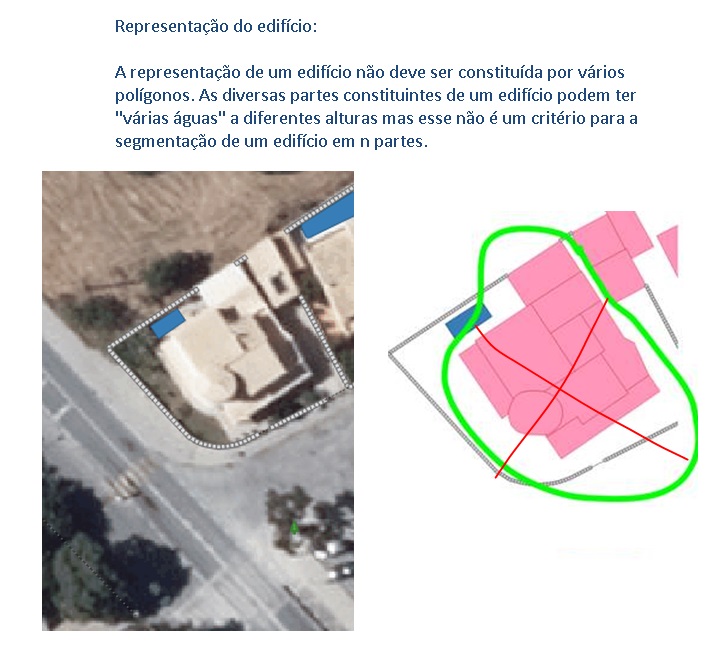

Construção em alvenaria, betão ou outro material, com um ou vários pisos, de caráter permanente, em geral limitada por paredes e teto, que serve de habitação ou constitui um espaço comercial, industrial, administrativo, religioso, cultural, etc.

ATRIBUTO	MULTIPLICIDADE	DEFINIÇÃO	TIPO	NdD1	NdD2
identificador	1	Identificador único do objeto	UUID	x	x
inicioObjeto	1	Data do início do objeto	Data	x	x
fimObjeto	[0..1]	Data do fim do objeto	Data	x	x
geometria	1		Geometria (ponto; polígono)	x	x
valorCondicaoConst	[0..1]	Estado da construção.	Lista de códigos	x	x
valorElementoEdificioXY	1	Referência utilizada para a definição da geometria horizontal do edifício.	Lista de códigos	x	x
valorElementoEdificioZ	1	Referência utilizada para a determinação da altura do edifício.	Lista de códigos	x	x
valorFormaEdificio	[0..1]	Caracterização física do edifício relevante à sua representação cartográfica.	Lista de códigos	x	x
valorUtilizacaoAtual	[1..*]	Valores que indicam a utilização atual do edifício.	Lista de códigos	x	x
alturaEdificio	1	Altura acima do solo. [unidade: metro]	Real	x	x
dataConst	1	Data de construção.	Data
nome	[0..*]	Nome da construção.	Texto	x	x
numeroPolicia	[0..*]	Número, por vezes acompanhado de letras, que permite identificar um edifício, uma habitação, uma entrada ou um recinto, geralmente colocado ou inscrito por cima ou ao lado de uma porta.	Texto	x

VALOR	DESCRIÇÃO	VALOR INSPIRE	NdD1	NdD2	DEFINIÇÃO	FOTOS
1	Demolido	demolished			Construção demolida já não subsistindo vestígios visíveis.
2	Desafetado	declined			Construção não pode ser utilizada em condições normais, embora os seus principais elementos (paredes, telhado) ainda existam.

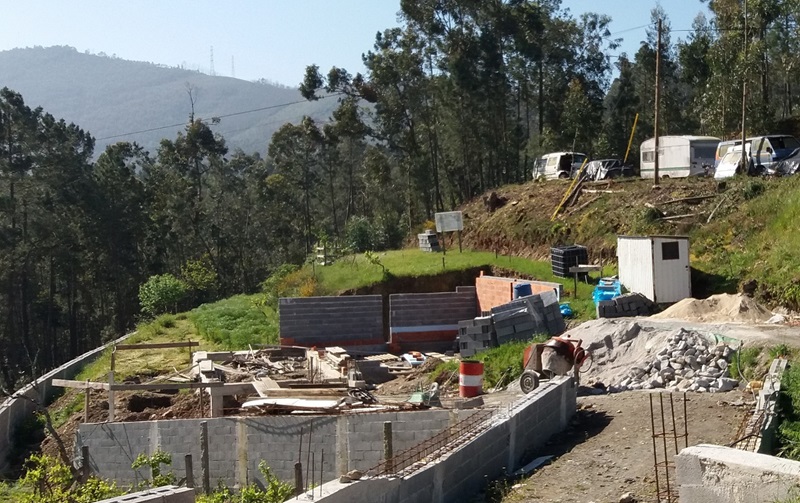

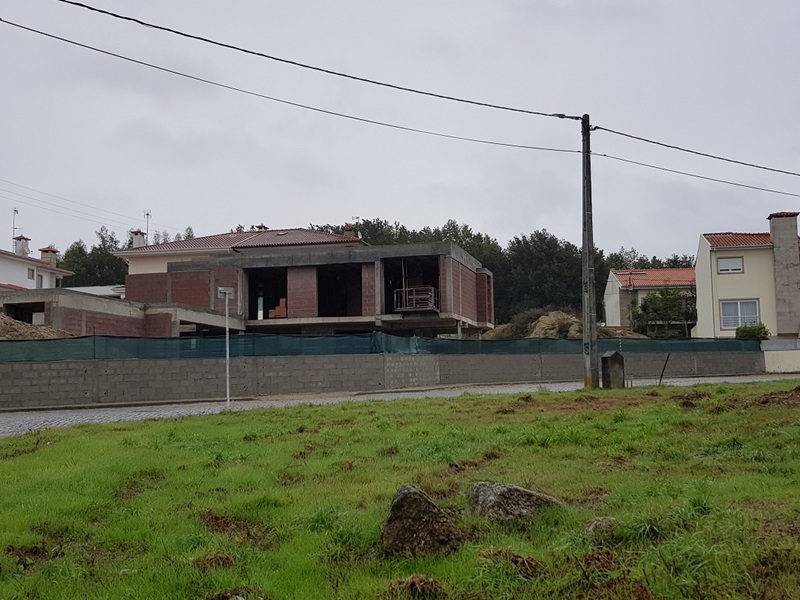

3	Em construção	underConstruction	x	x	Construção iniciada e não concluída. Este valor aplica-se unicamente à construção inicial do edifício e não a trabalhos de manutenção.	,
4	Projetado	projected			Construção em fase de projeto.

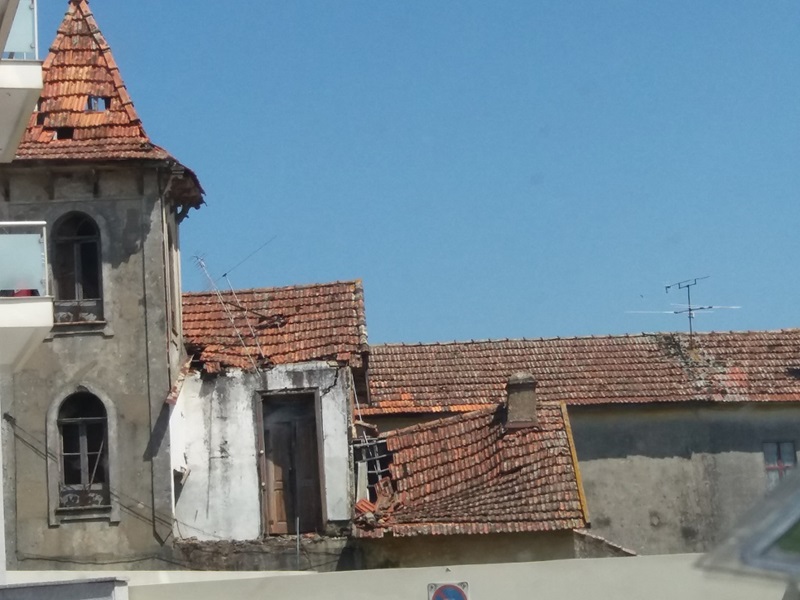

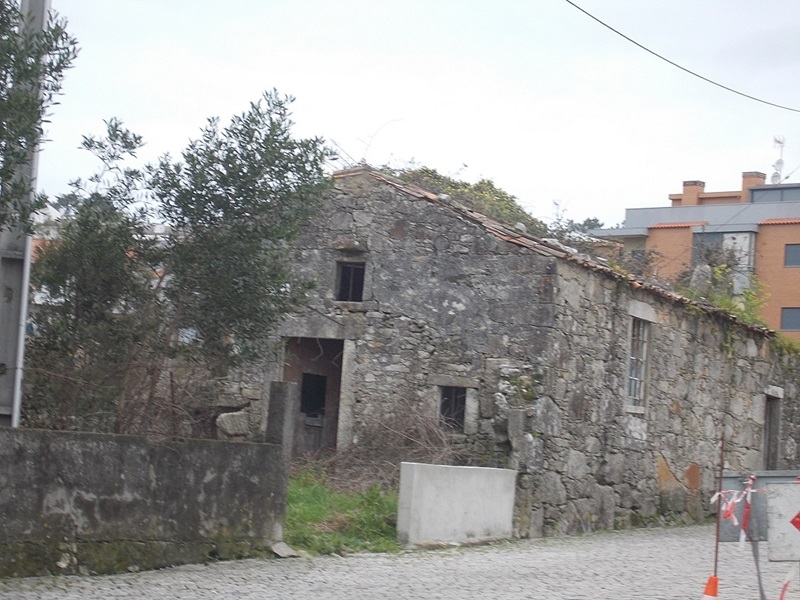

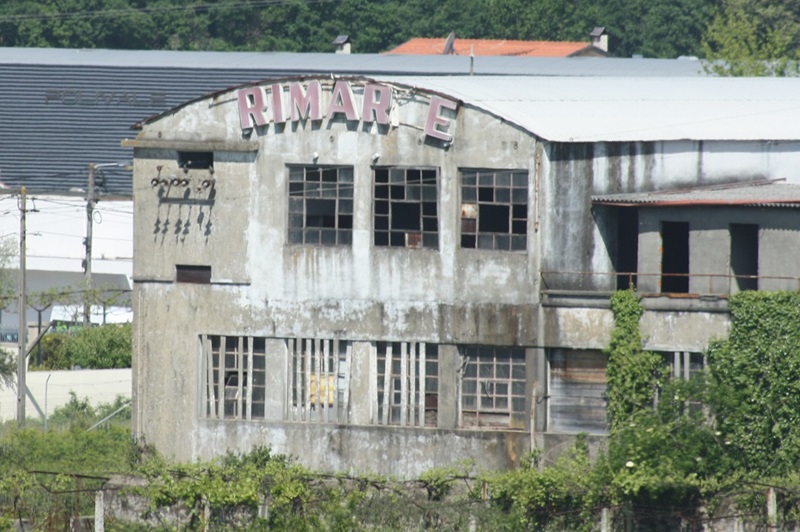

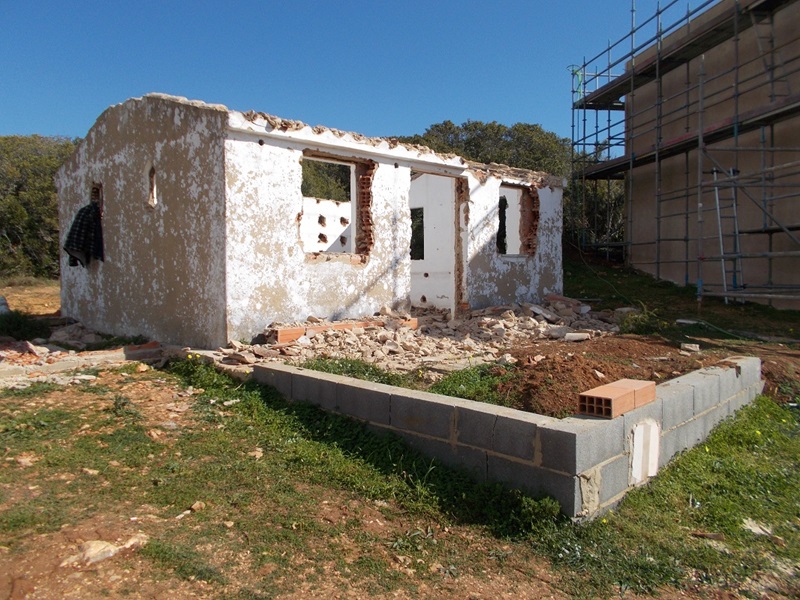

5	Ruína	ruin	x	x	Construção parcialmente demolida.	,,,,,

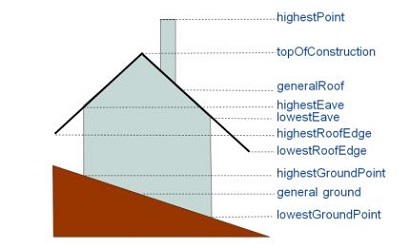

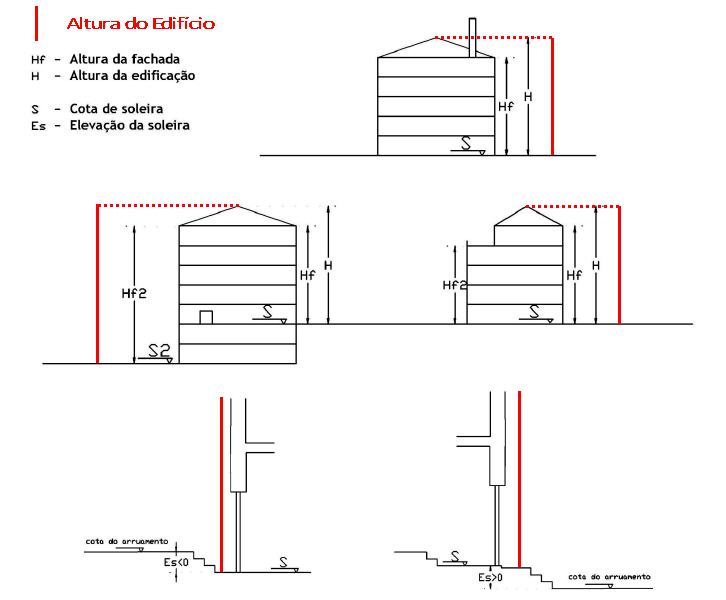

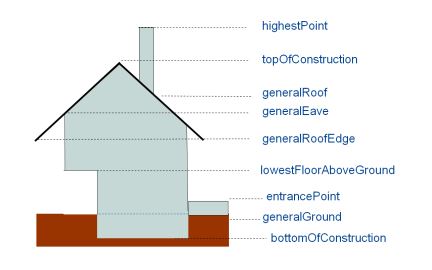

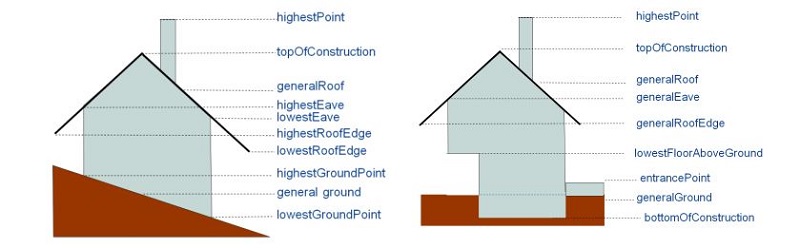

valorElementoEdificioZ

VALOR	DESCRIÇÃO	VALOR INSPIRE	NdD1	NdD2	DEFINIÇÃO
1	Invólucro acima do solo	aboveGroundEnvelope			Altura medida ou estimada ao nível da extensão máxima do invólucro acima do solo do edifício.
2	Base do edifício	bottomOfConstruction			Altura medida ou estimada na base da parte utilizável do edifício.
3	Ponto de entrada	entrancePoint			Altura medida ou estimada à entrada da edifico, geralmente na soleira da porta de entrada.
4	Cornija geral	generalEave			Altura medida ou estimada ao nível da cornija, em qualquer local entre os níveis mais baixo e mais alto da cornija do edifício.
5	Solo geral	generalGround			Altura medida ou estimada ao nível do solo, em qualquer local entre os pontos mais baixo e mais alto do edifício no solo.
6	Telhado geral	generalRoof			Altura medida ou estimada ao nível do telhado, em qualquer local entre o nível mais baixo da beira do telhado e o topo do edifício.
7	Beira do telhado geral	generalRoofEdge			Altura medida ou estimada ao nível da beira do telhado, em qualquer local entre as beiras mais baixa e mais alta do telhado do edifício.
8	Cornija mais alta	highestEave			A altura foi medida ou estimada ao nível da cornija mais elevada do edifício.
9	Ponto mais alto	highestPoint			A altura foi medida ou estimada no ponto mais alto do edifício, incluindo instalações, como as chaminés e antenas.
10	Beira mais alta do telhado	highestRoofEdge			A altura foi medida ou estimada ao nível da beira mais alta do edifício.
11	Cornija mais baixa	lowestEave			A altura foi medida ou estimada ao nível mais baixo da cornija do edifício.
12	Piso mais baixo acima do solo	lowestFloorAboveGround			A altura foi medida ou estimada ao nível do piso mais baixo acima do solo.
13	Beira do telhado mais baixa	lowestRoofEdge			A altura foi medida ou estimada ao nível da beira mais baixa do telhado do edifício.
14	Topo do edíficio	topOfConstruction	x	x	A altura foi medida ou estimada ao nível do topo do edifício.
15	Ponto mais alto no solo	highestgroundPoint			A altura foi medida ou estimada no ponto mais alto do edifício no solo.
16	Ponto mais baixo no solo	lowestgroundPoint			A altura foi medida ou estimada ao nível do ponto mais baixo do edifício no solo.

valorFormaEdificio

VALOR	DESCRIÇÃO	VALOR INSPIRE	NdD1	NdD2	DEFINIÇÃO	FOTOS	ESQUEMAS

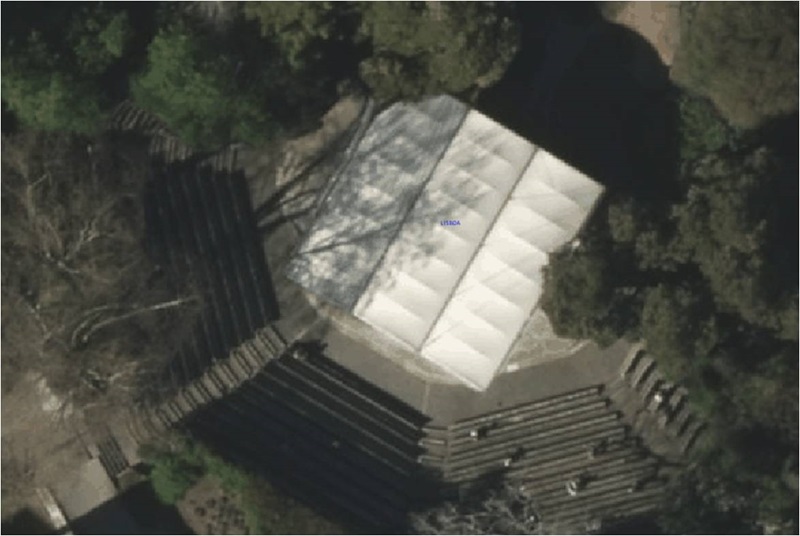

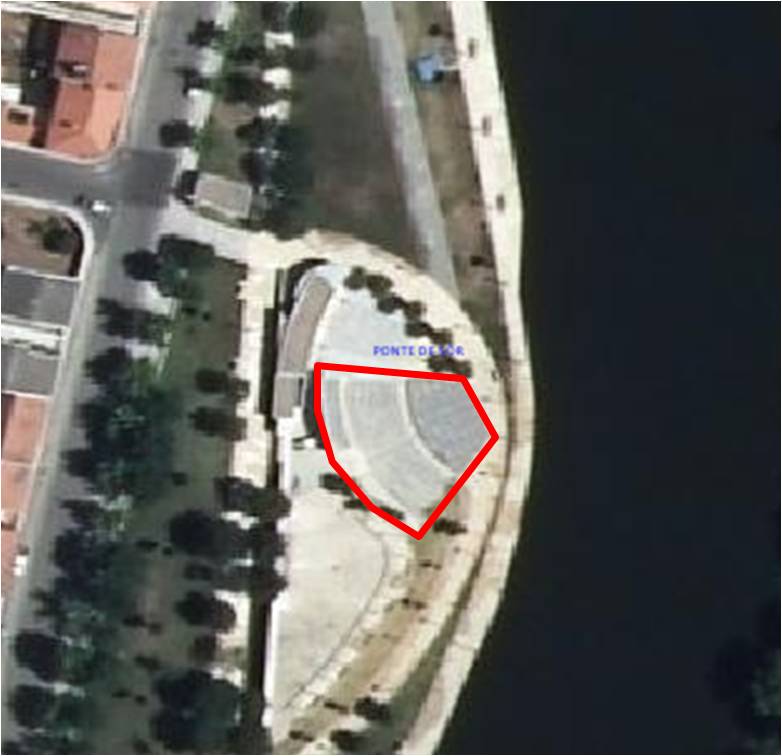

1	Anfiteatro ao ar livre		x	x	Espaço aberto onde são representadas espetáculos culturais.
2	Arco	arch	x	x	Estrutura artificial em forma de arco.	,
3	Azenha		x	x	Estrutura com dispositivo para funcionar com base na energia hídrica e destinado à moagem de cereais.

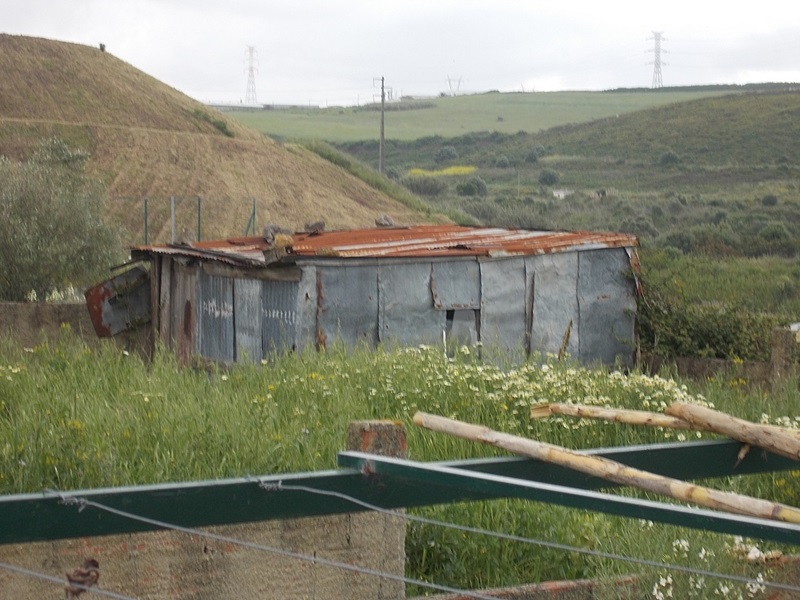

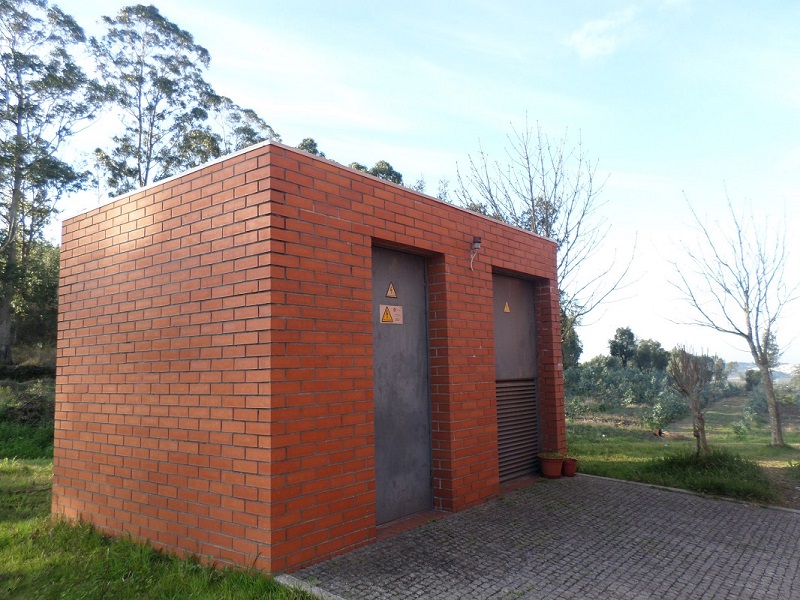

4	Barraca	shed	x	x	Edifício de construção ligeira, que normalmente tem um ou mais lados abertos e que é geralmente utilizado para fins de armazenamento.	,

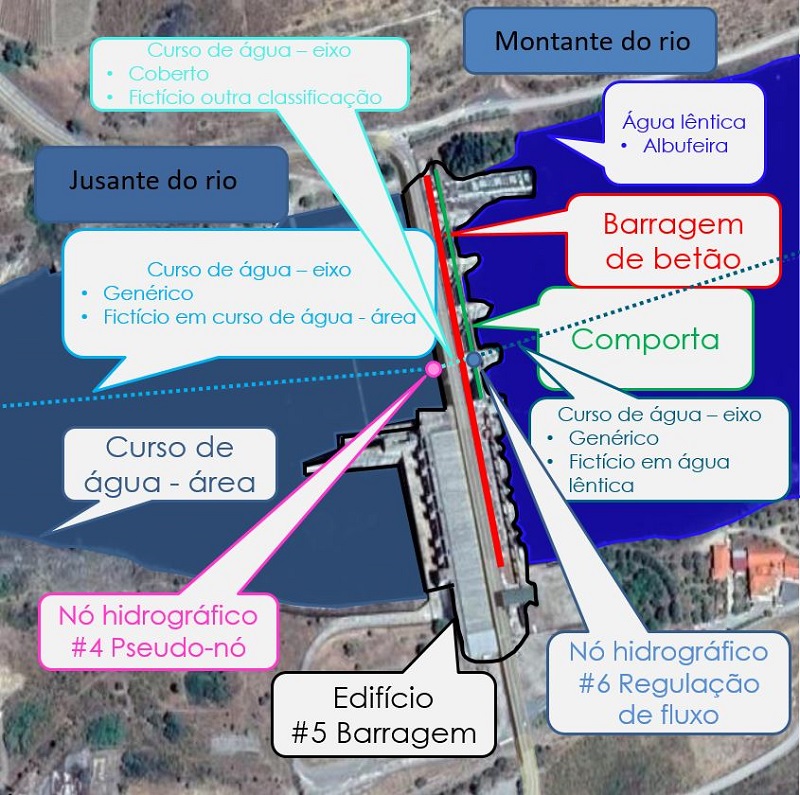

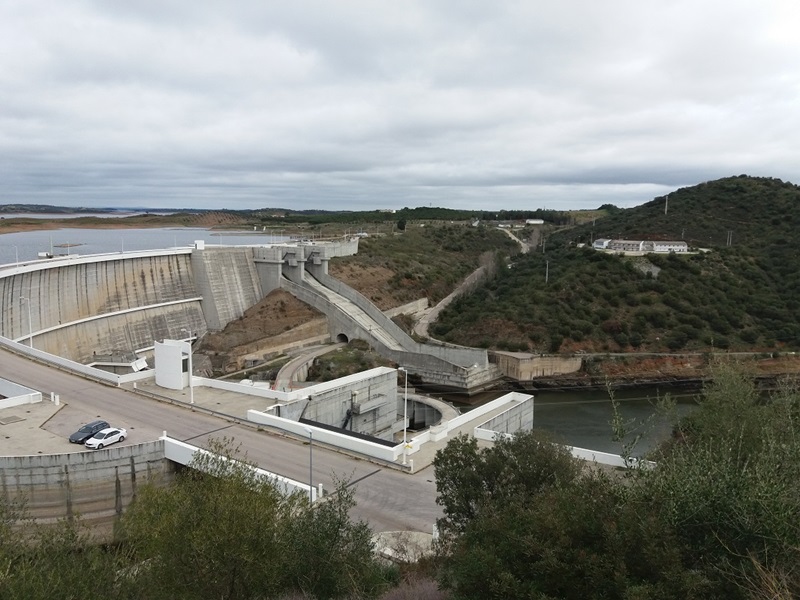

5	Barragem	dam	x	x	Construção permanente num curso de água utilizada para reter a água ou para controlar o seu caudal.
6	Bunker	bunker			Instalação, em parte subterrânea, destinada aos militares, ou por estes utilizada, quer para a localização de centros de comando e controlo quer para o acampamento de tropas.

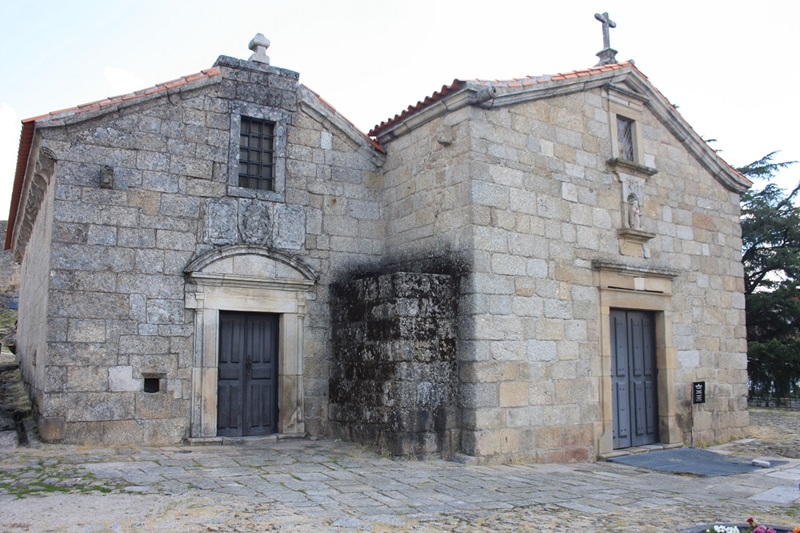

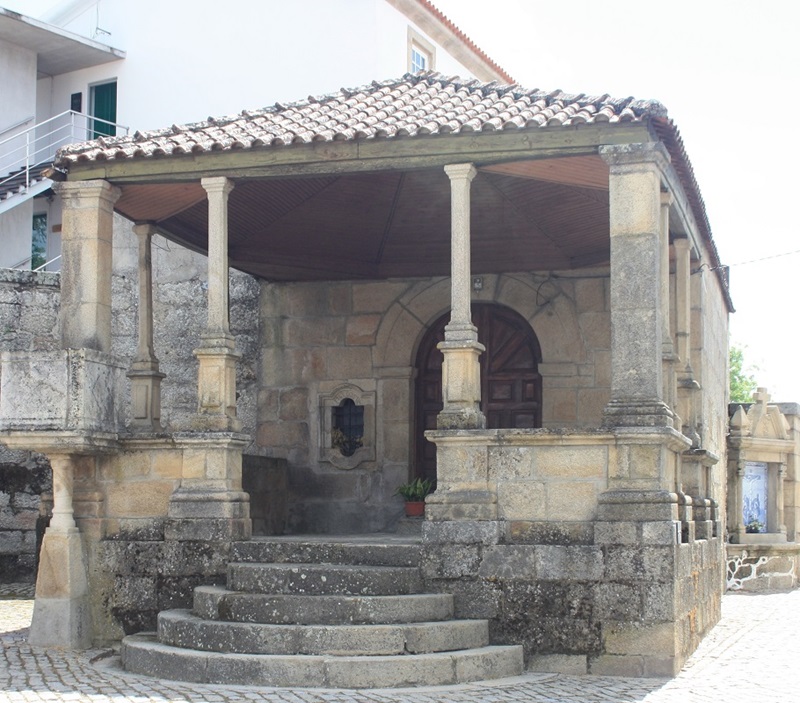

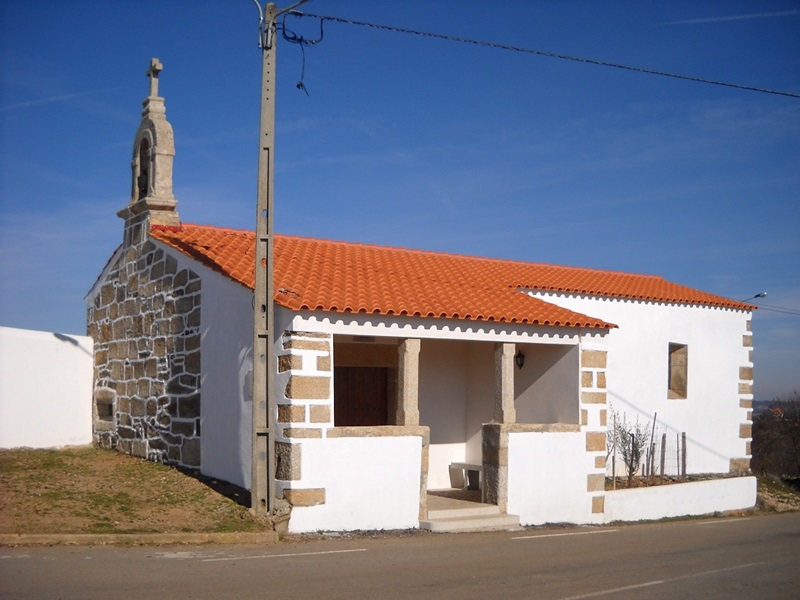

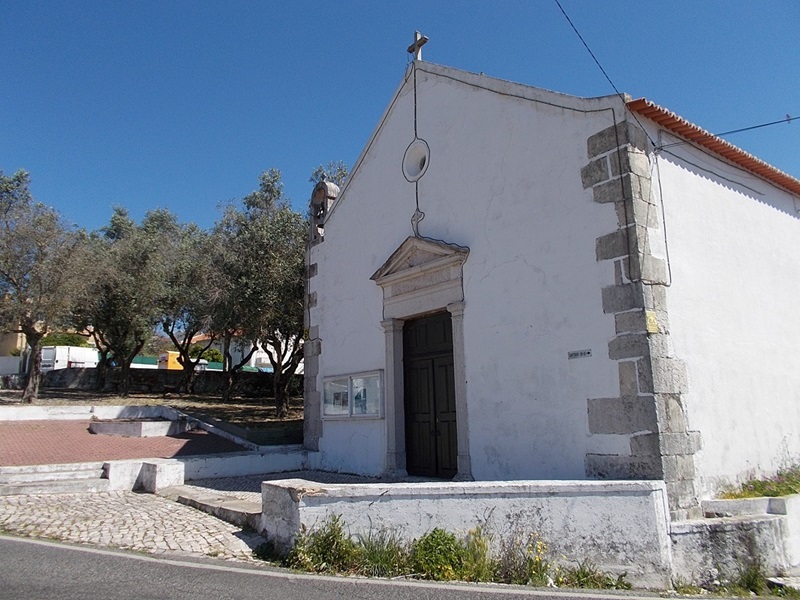

7	Capela	chapel	x	x	Edifício de culto cristão, geralmente mais pequeno que uma igreja.	,,,,

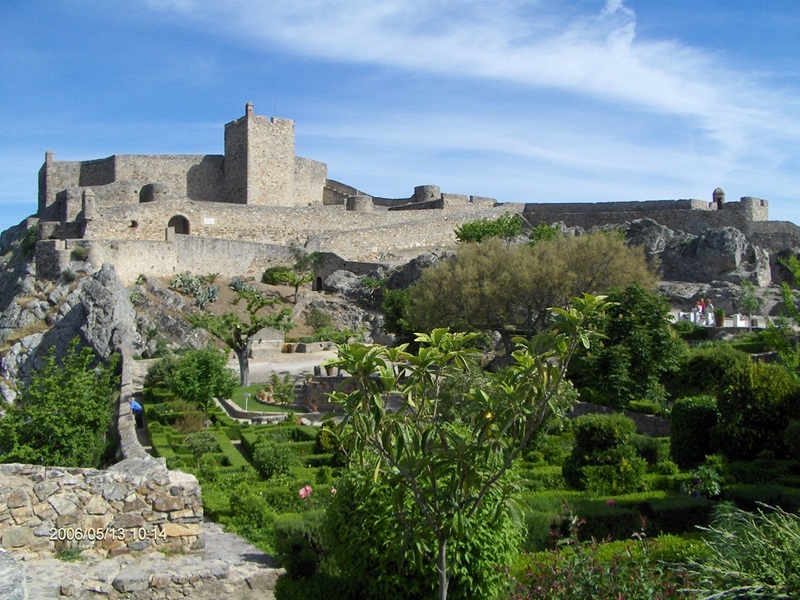

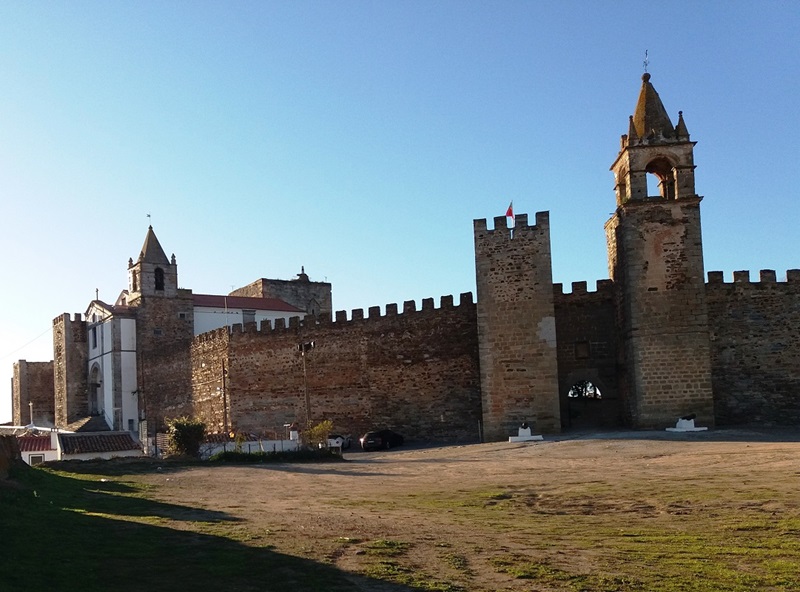

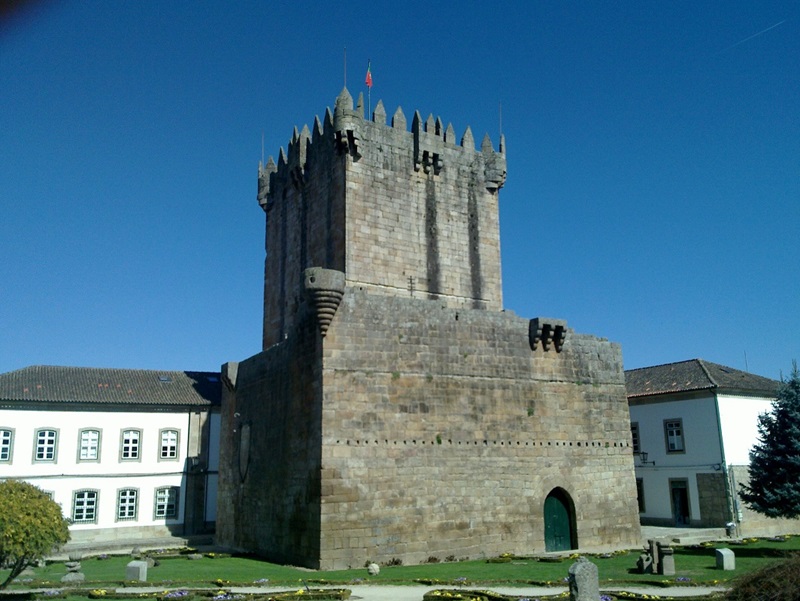

8	Castelo	castle	x	x	Fortificação de defesa com muralhas, torres e, por vezes, fossos, construída geralmente em local estratégico.	,,

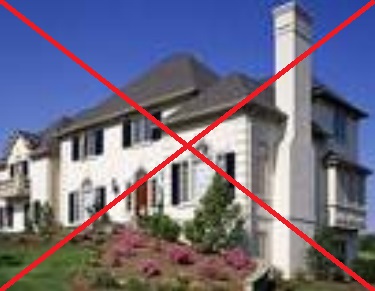

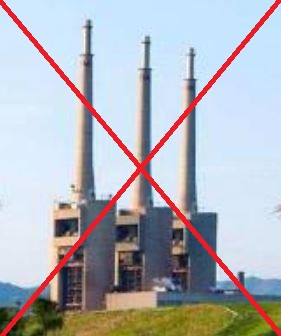

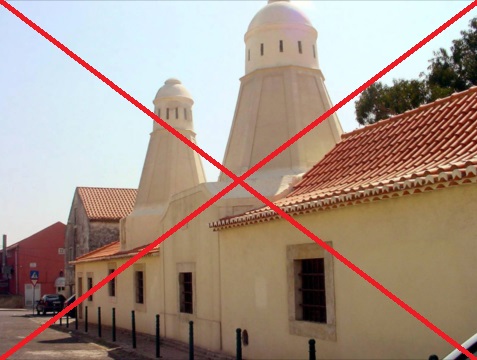

9	Chaminé		x	x	Conduta vertical e elevada em forma de tubo construída para exaustão de fumos.

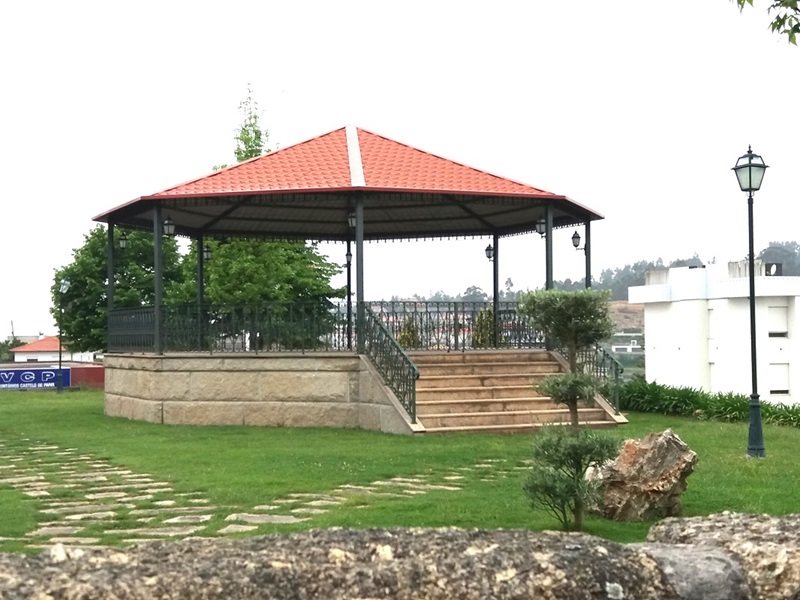

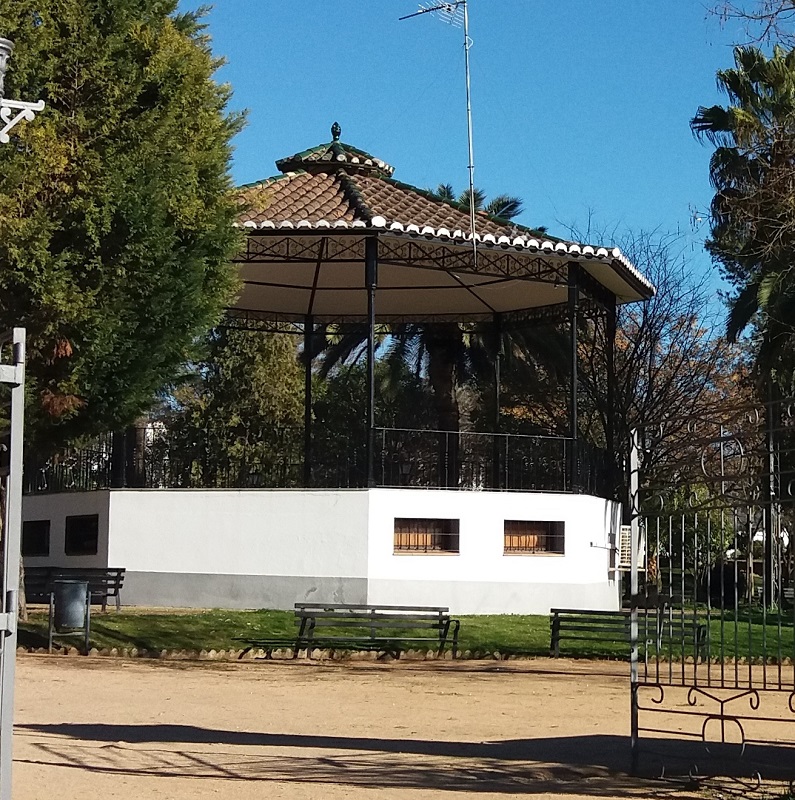

10	Coreto		x	x	Edificação sobrelevada, coberta mas sem paredes, localizada em largos e jardins, e onde se realizam apresentações de bandas musicais e outros espetáculos.	,

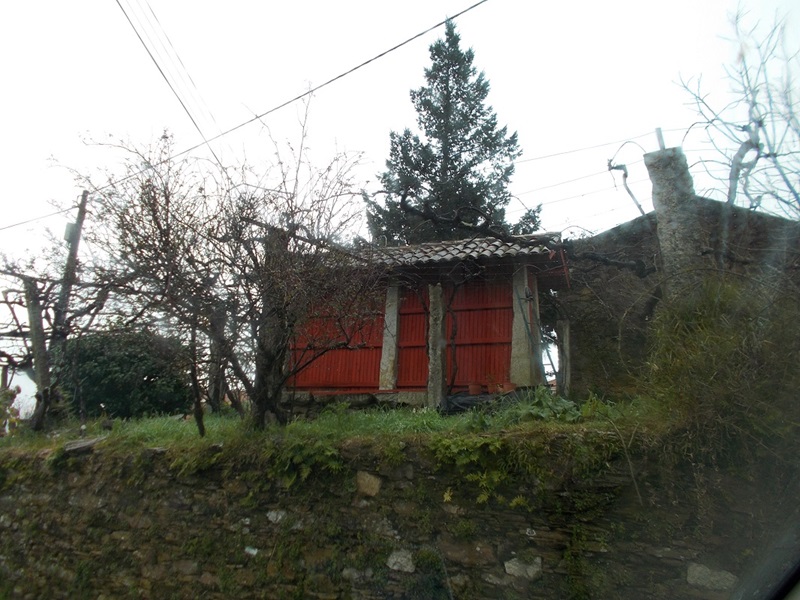

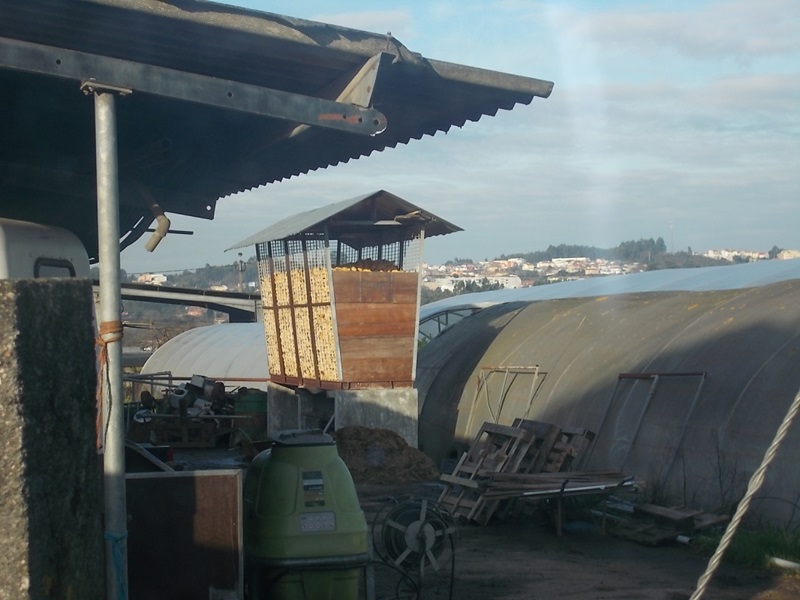

11	Espigueiro		x		Estrutura normalmente de pedra ou madeira com a função de secar o milho através das fissuras laterais.	,

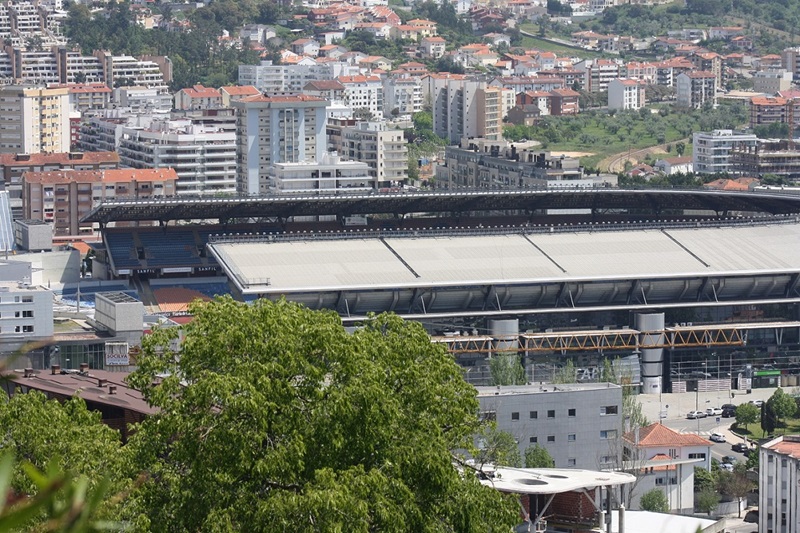

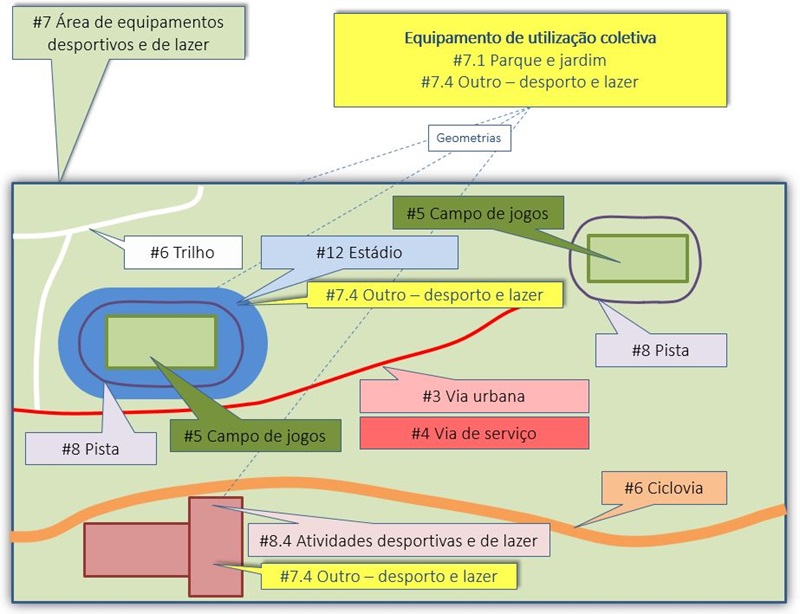

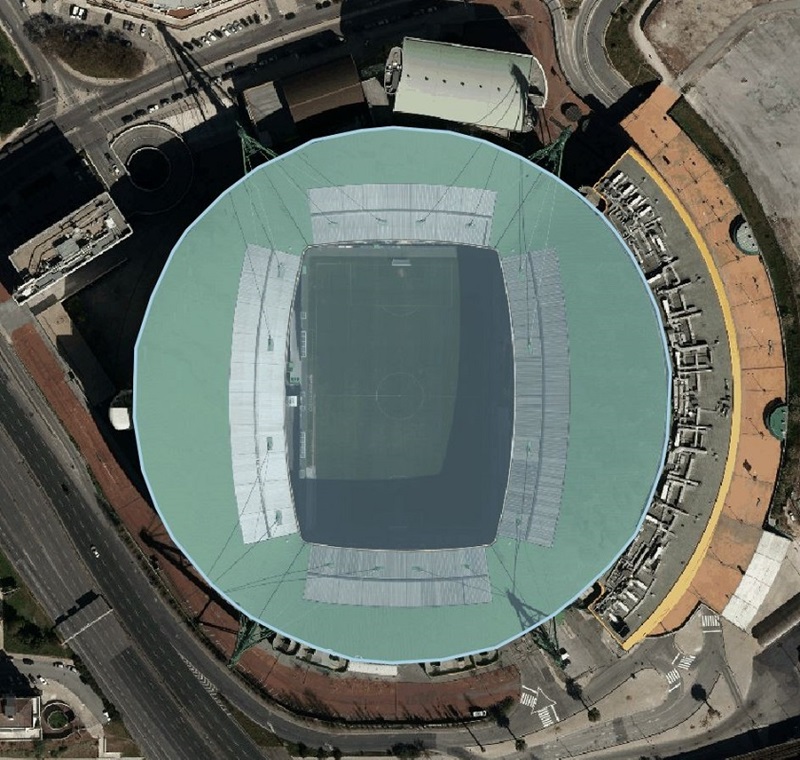

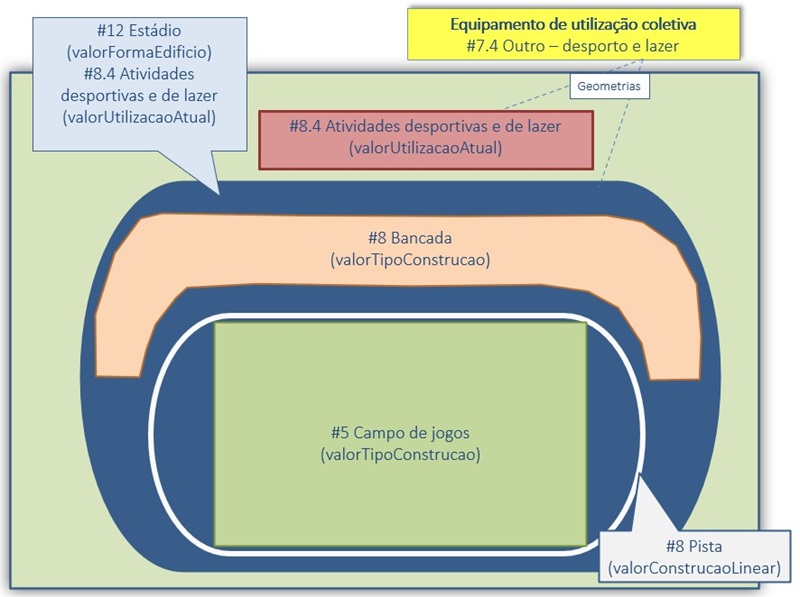

12	Estádio	stadium	x	x	Grande recinto destinado essencialmente à realização de competições desportivas e circundada de bancadas em anfiteatro para acomodação de público		,

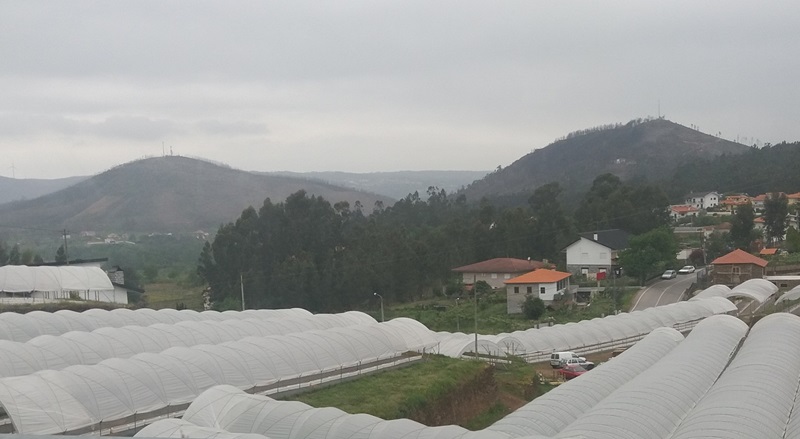

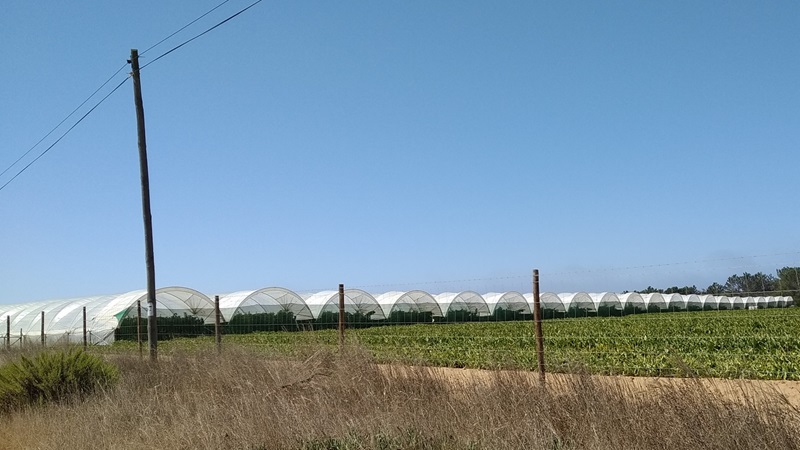

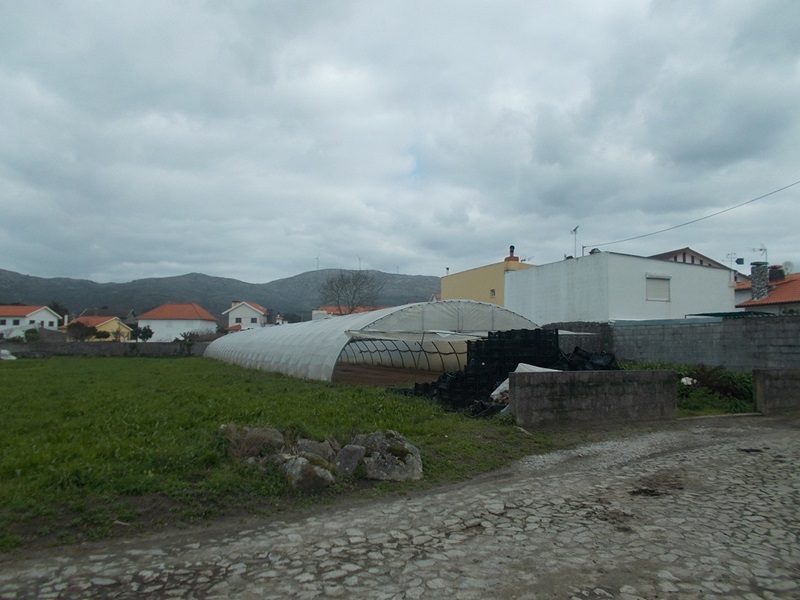

13	Estufa	greenhouse	x	x	Construção envidraçada ou coberta de material transparente, na qual a temperatura e humidade podem ser controladas, para cultivo e crescimento de espécies agrícolas ou plantas.	,

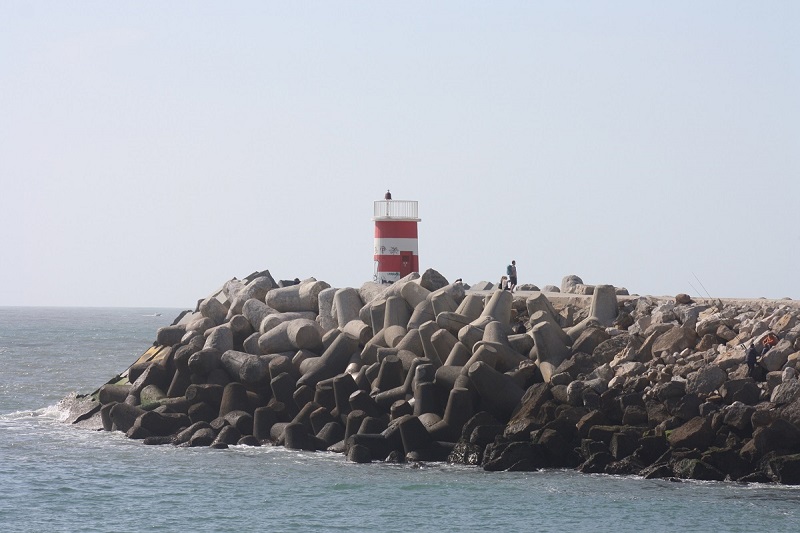

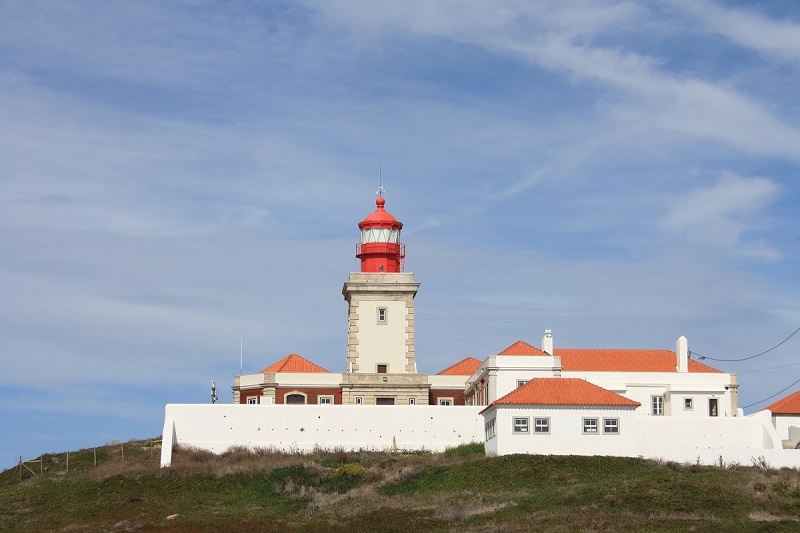

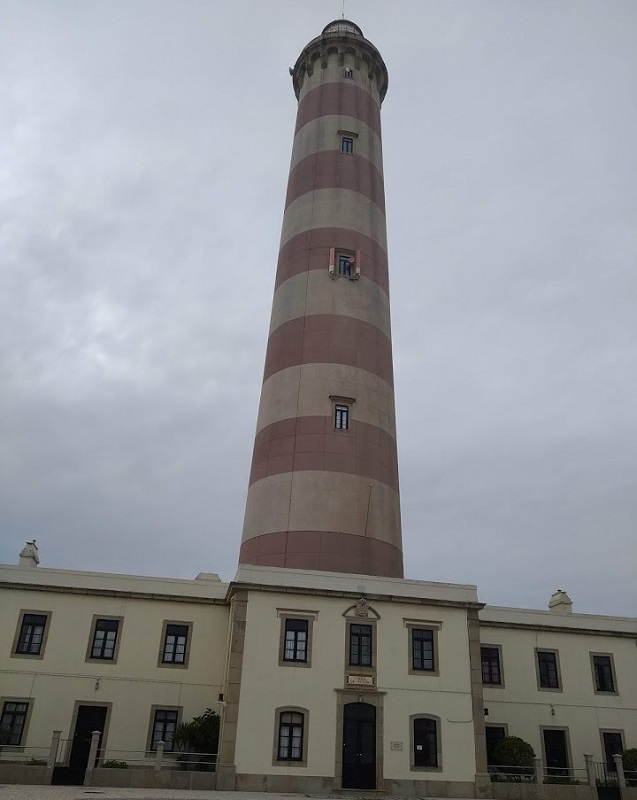

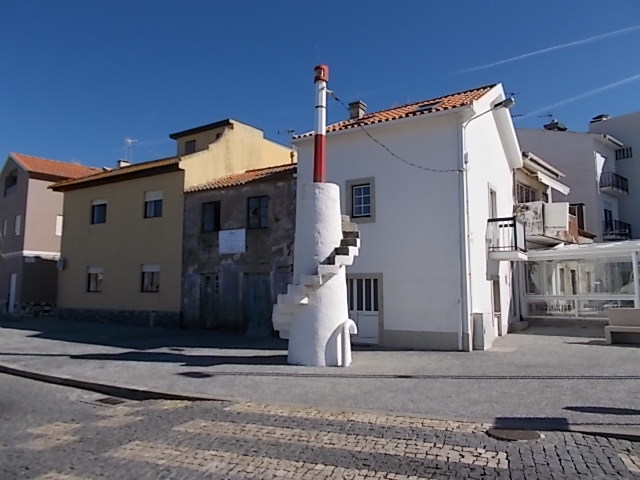

14	Farol	lighthouse	x	x	Torre ou outra construção elevada construída para apoio à navegação marítima.	,,

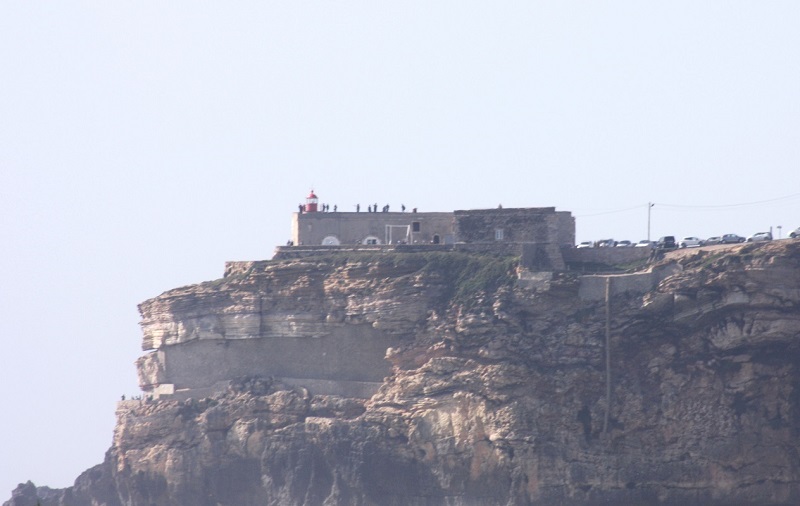

15	Forte		x	x	Construção arquitetónica militar projetada para defesa.	,,

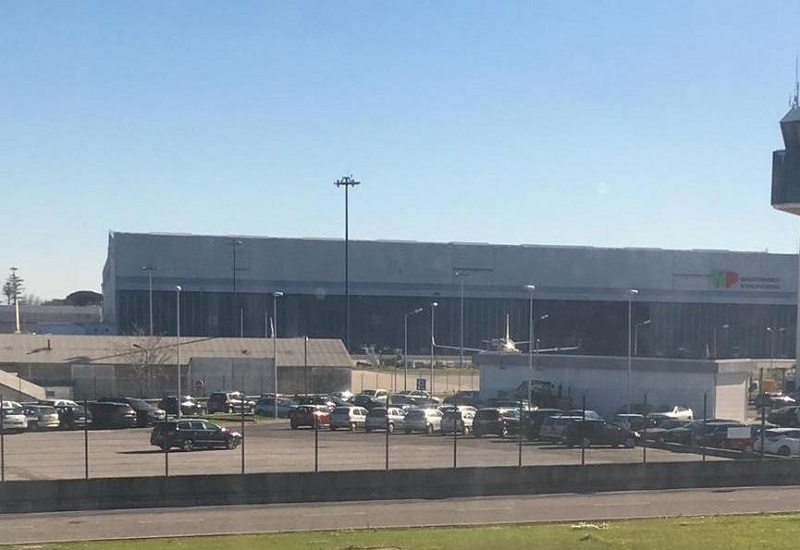

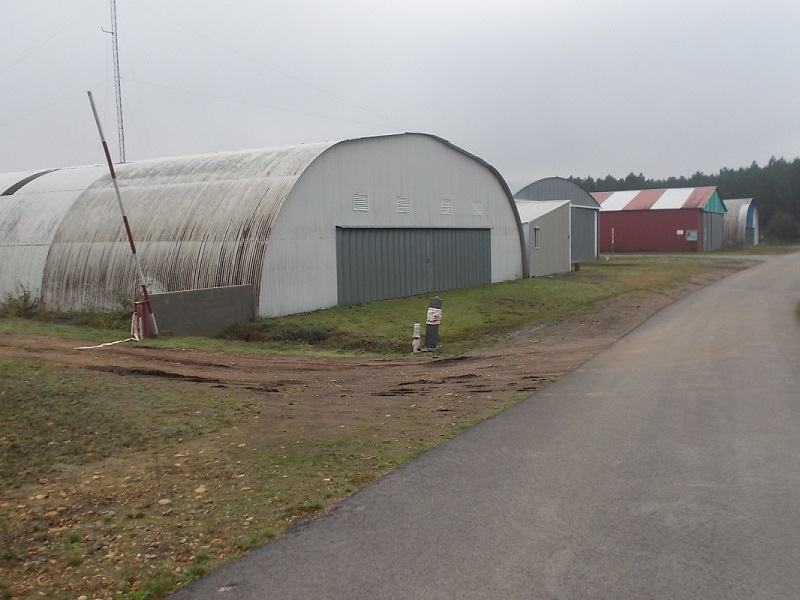

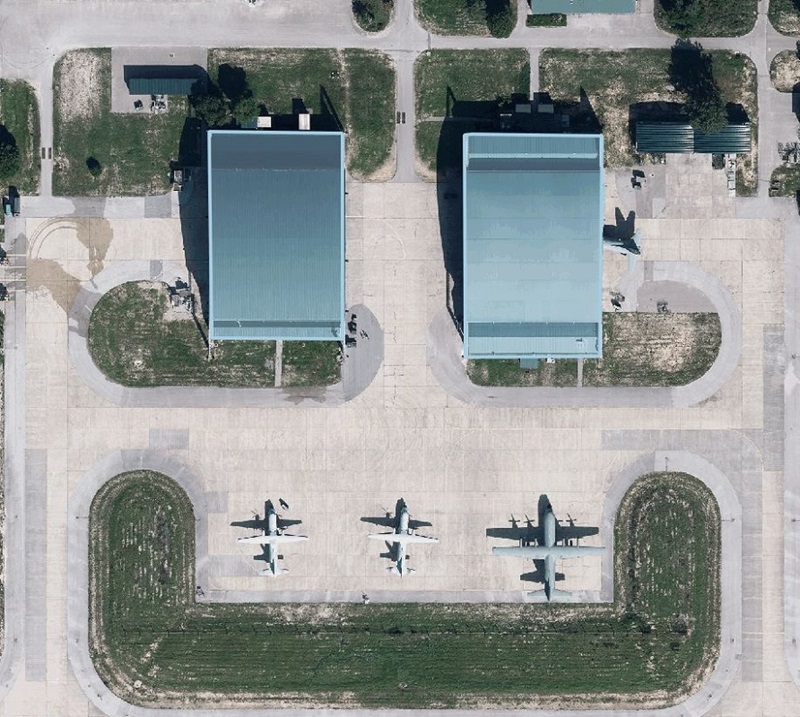

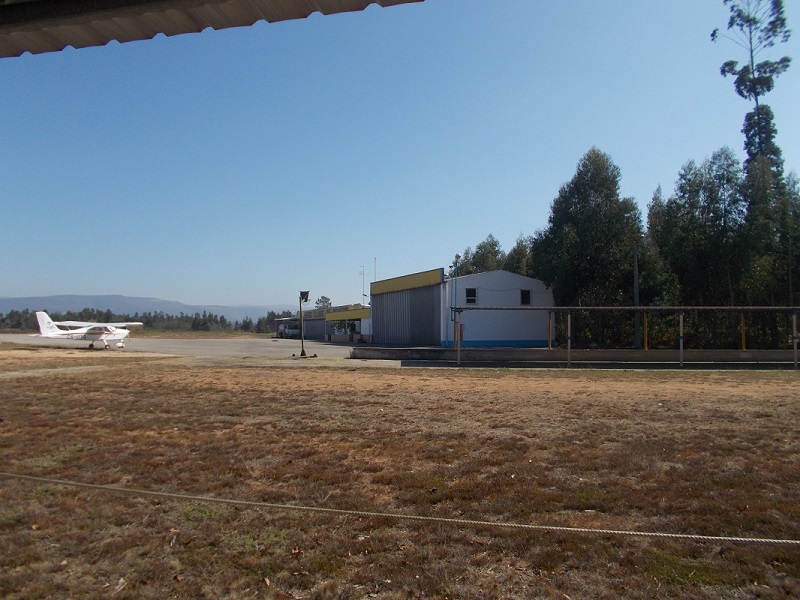

16	Hangar		x	x	Construção destinada ao abrigo e reparação de aeronaves e dirigíveis.	,,

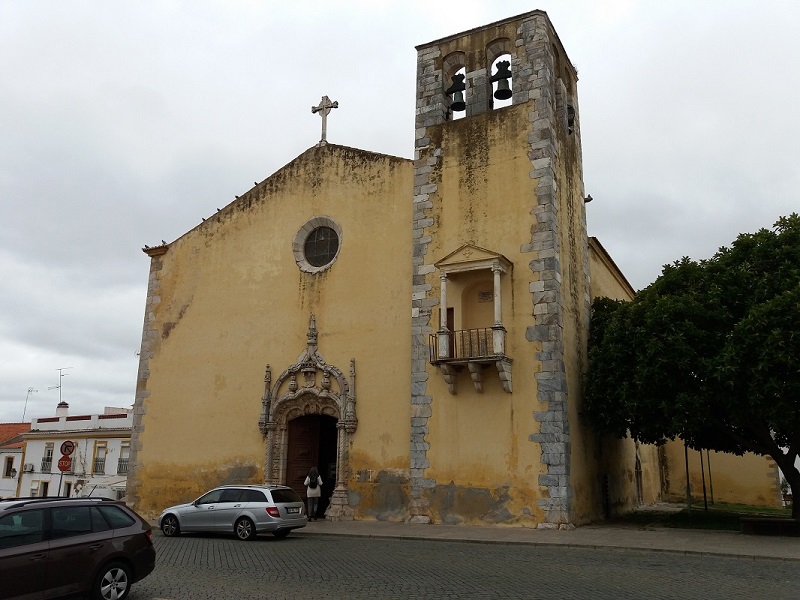

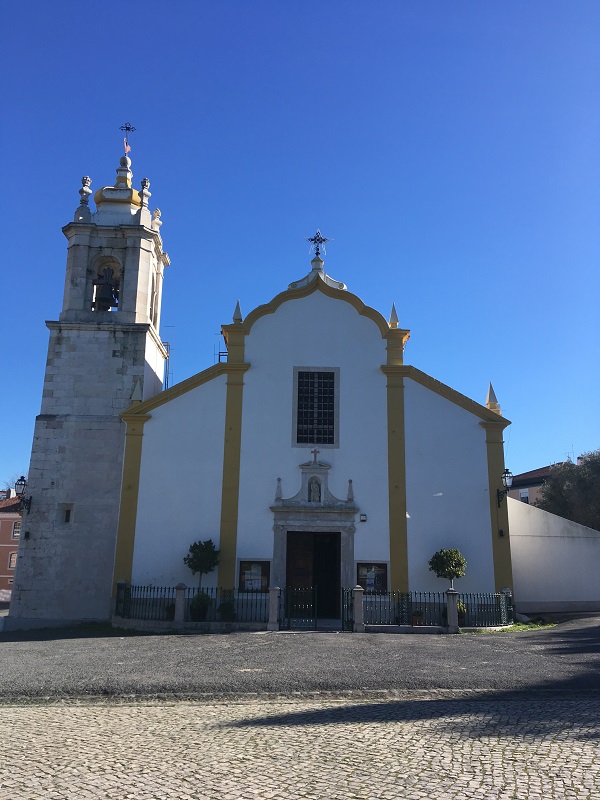

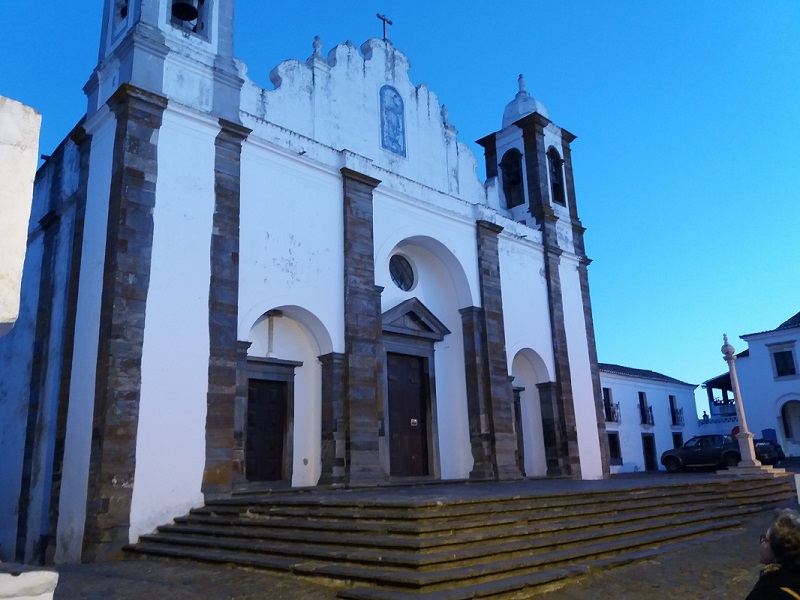

17	Igreja	church	x	x	Edifício de culto cristão.	,,,,

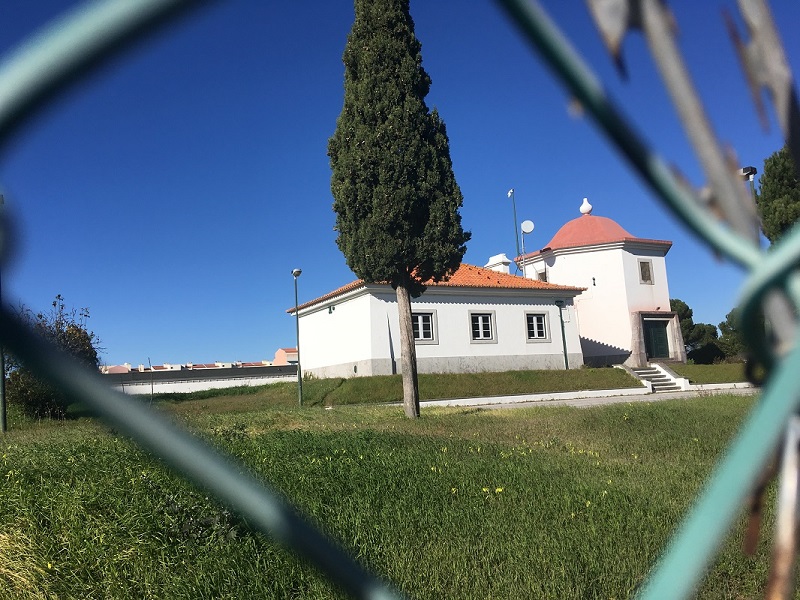

18	Reservatório da mãe d'água		x	x	Reservatório de água encanada.

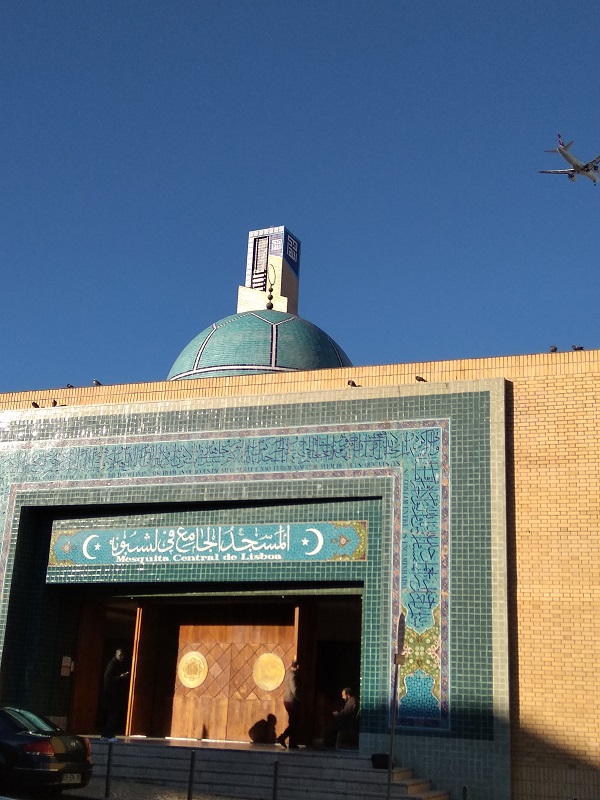

19	Mesquita	mosque	x	x	Edifício de culto islâmico.

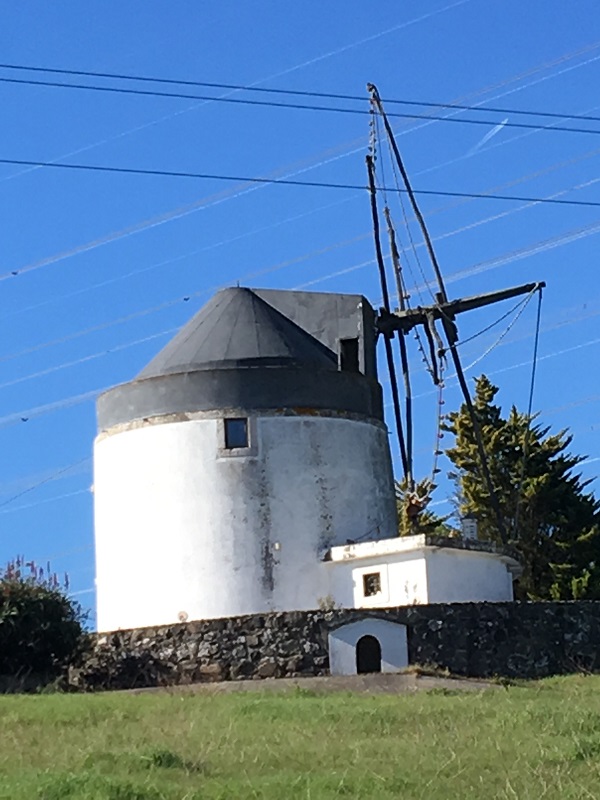

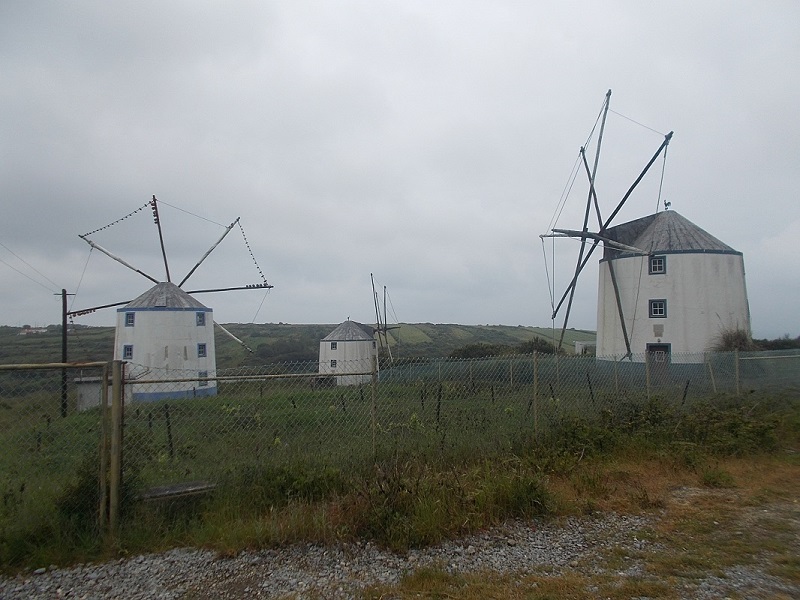

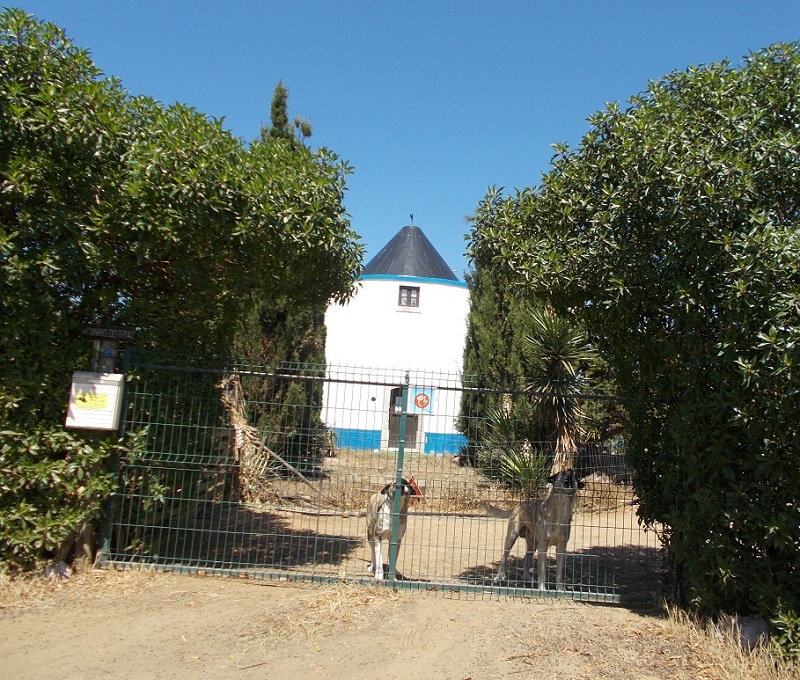

20	Moinho de vento	windmill	x	x	Estrutura com dispositivo para funcionar com base na energia do vento e destinado à moagem de cereais.	,,,
21	Palácio		x	x	Edifício grandioso e de aparência nobre.

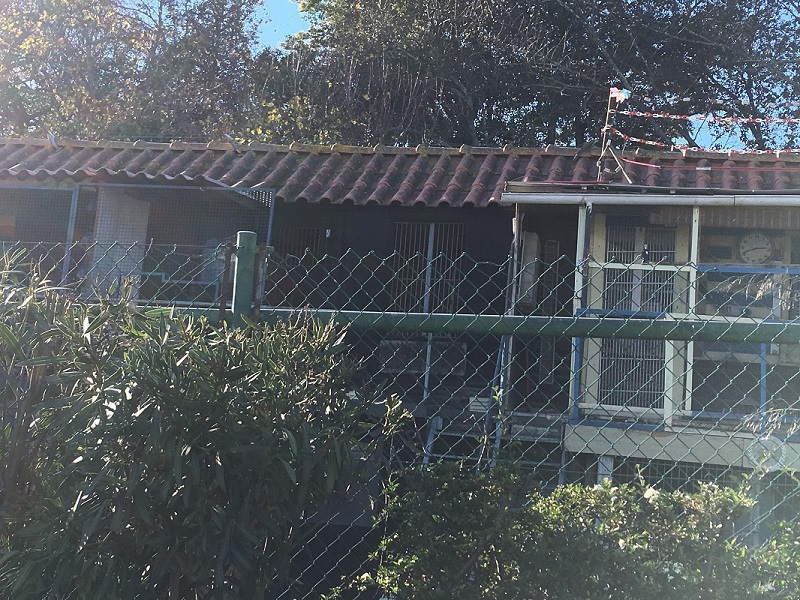

22	Pombal		x		Construção de forma tradicionalmente circular ou em ferradura que proporciona habitat de nidificação para os pombos.	,

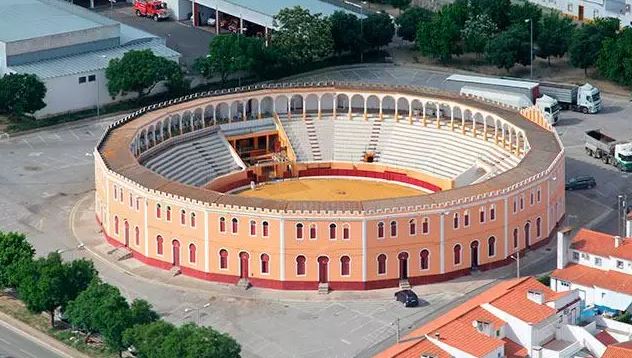

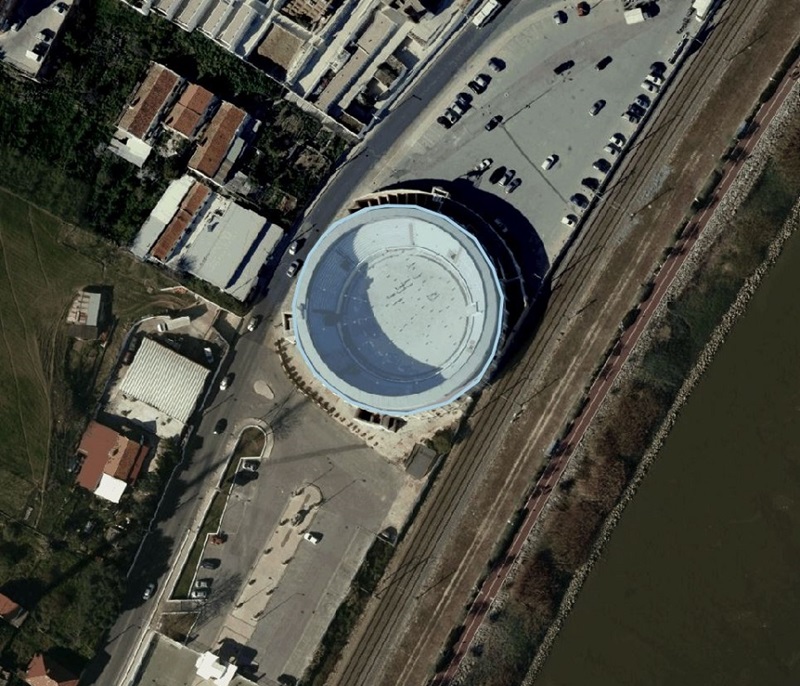

23	Praça de touros		x	x	Infraestrutura normalmente circular, com bancadas para espectadores e com uma arena interior destinada a corridas tauromáquicas.

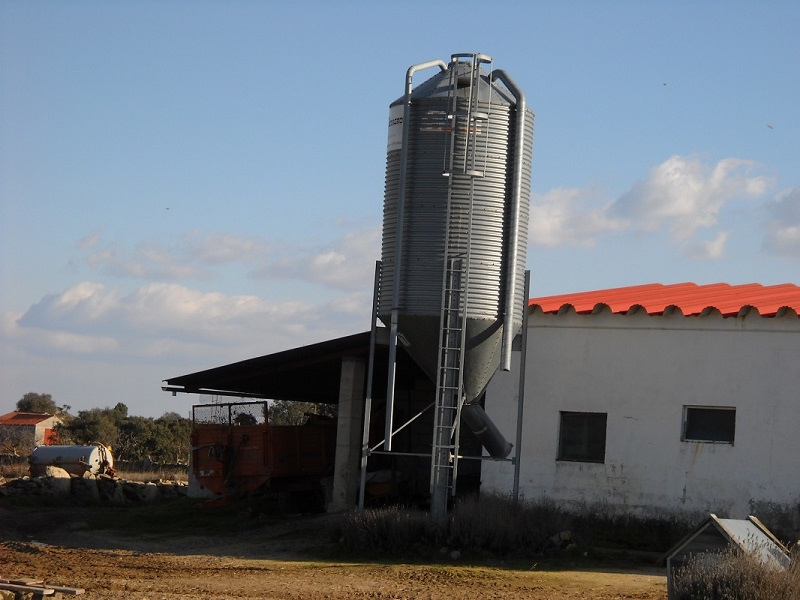

24	Silo	silo	x	x	Reservatório em forma de torre onde são armazenados materiais ou alimentos.	,
25	Sinagoga	synagogue	x	x	Edifício de culto judaico.

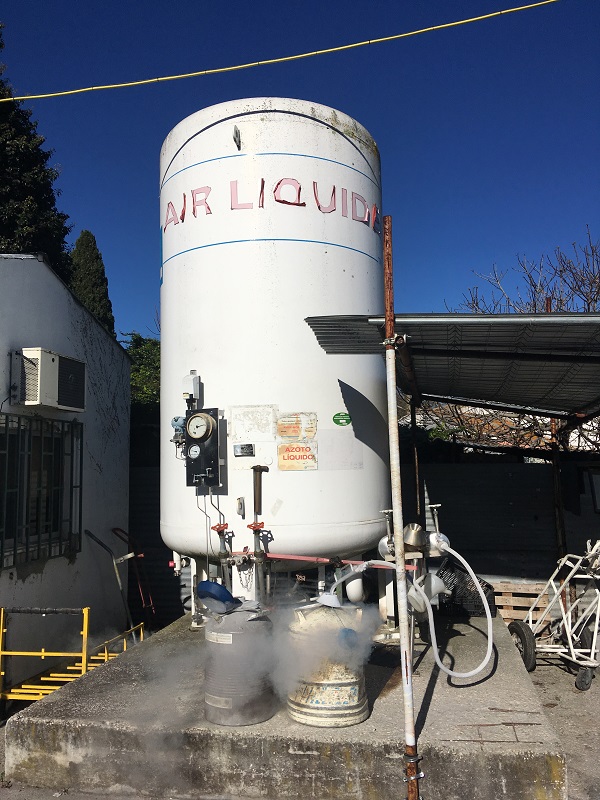

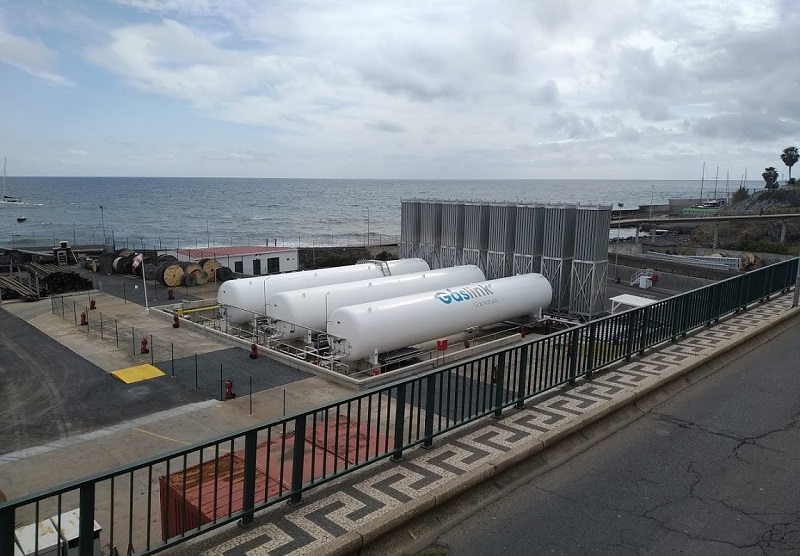

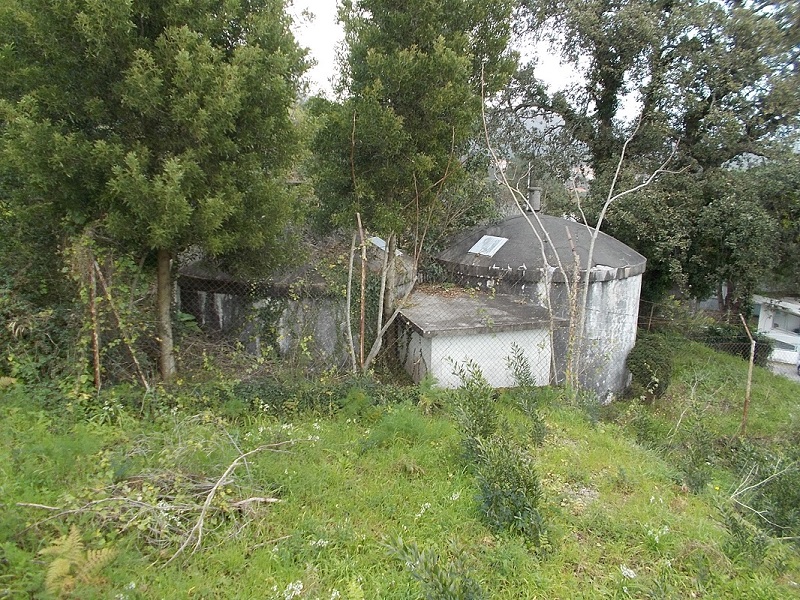

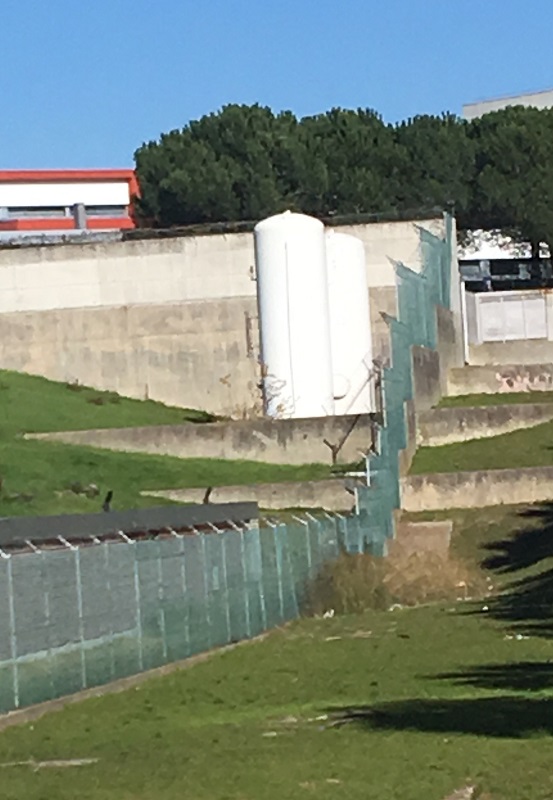

26	Tanque de armazenamento	storageTank	x	x	Contentor geralmente para líquidos e gases comprimidos.	,,

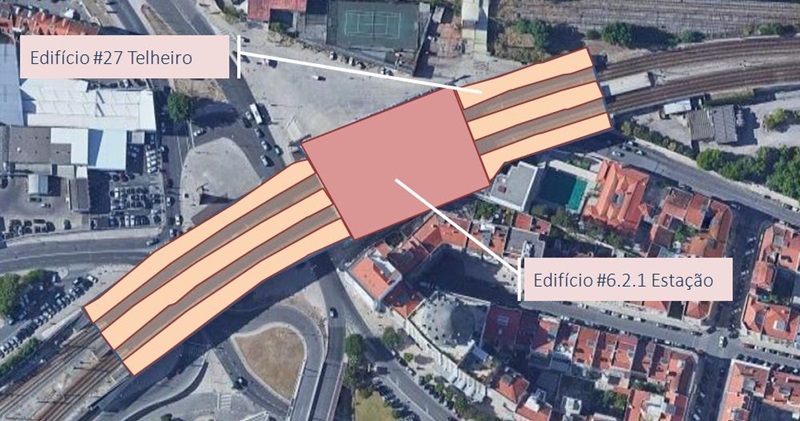

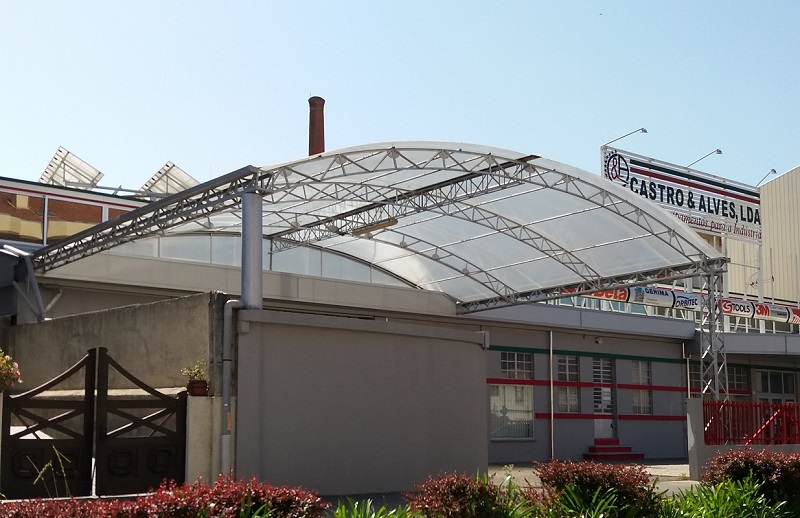

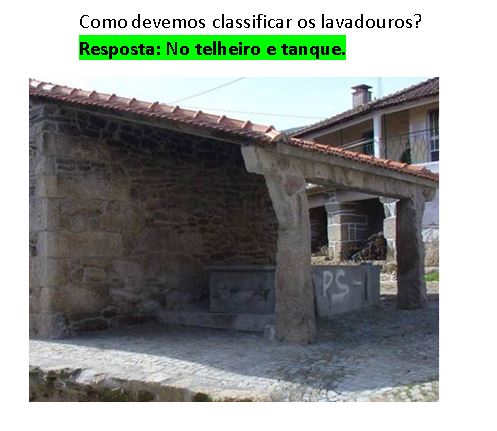

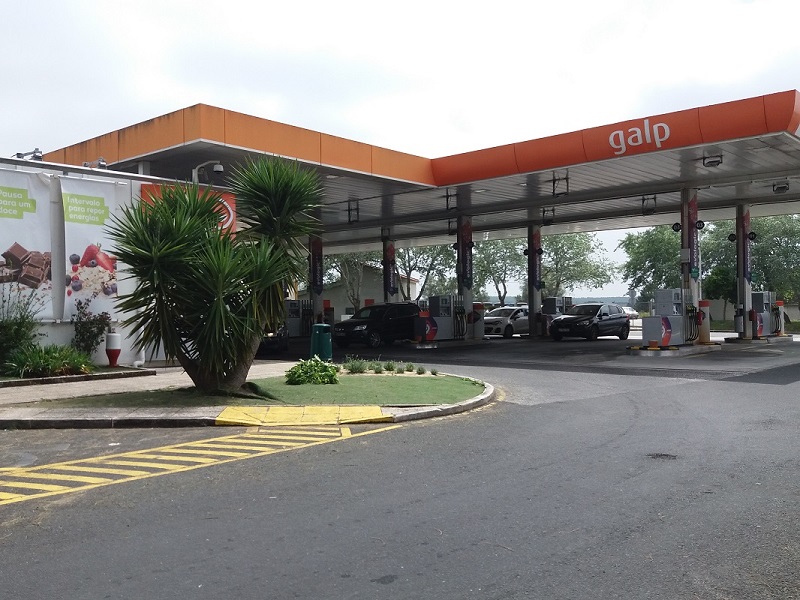

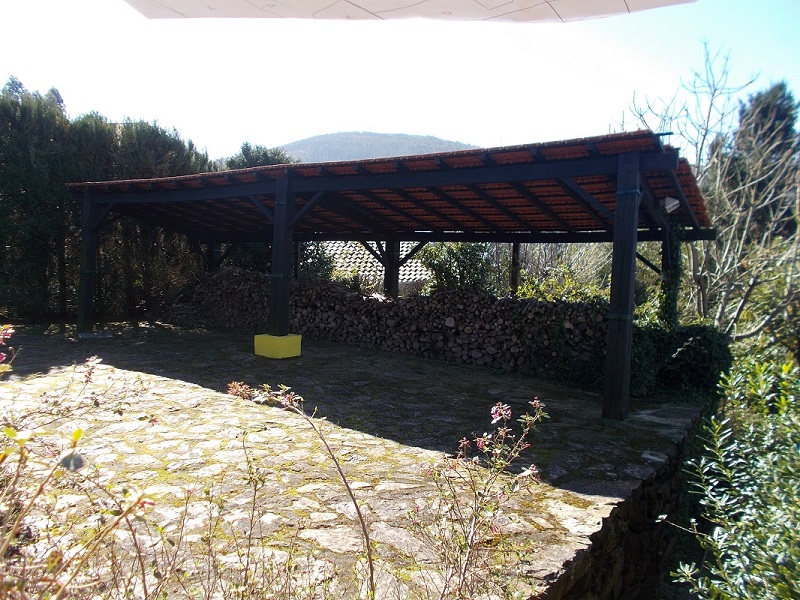

27	Telheiro	canopy	x	x	Abrigo de pessoas, animais, lenha, veículos ou de outros materiais, constituído por uma cobertura assente sobre pilares e por vezes tapada dos lados.	,,

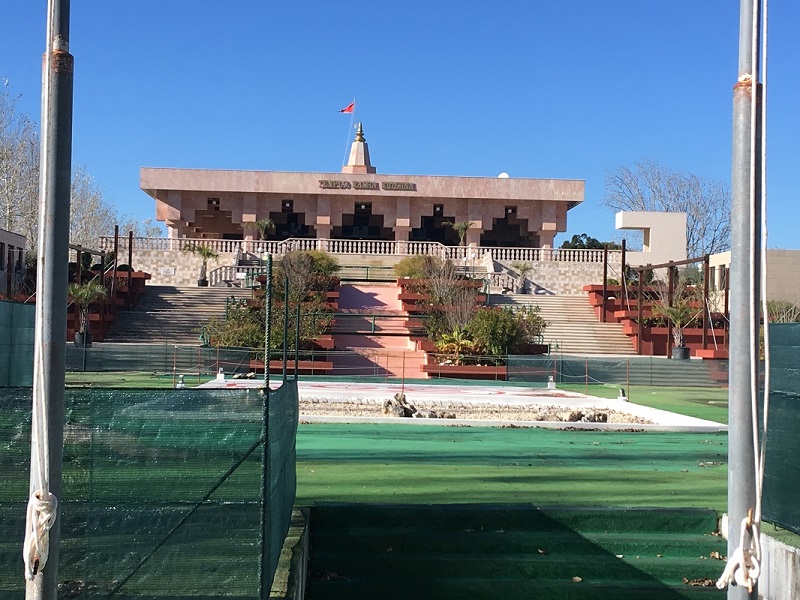

28	Templo	temple	x	x	Edifício ou estrutura de características específicas cuja principal finalidade é o culto religioso.

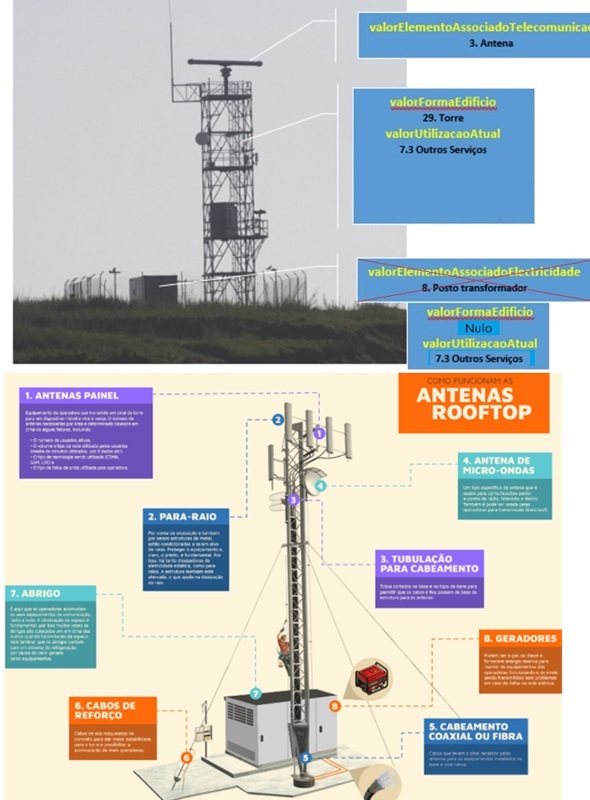

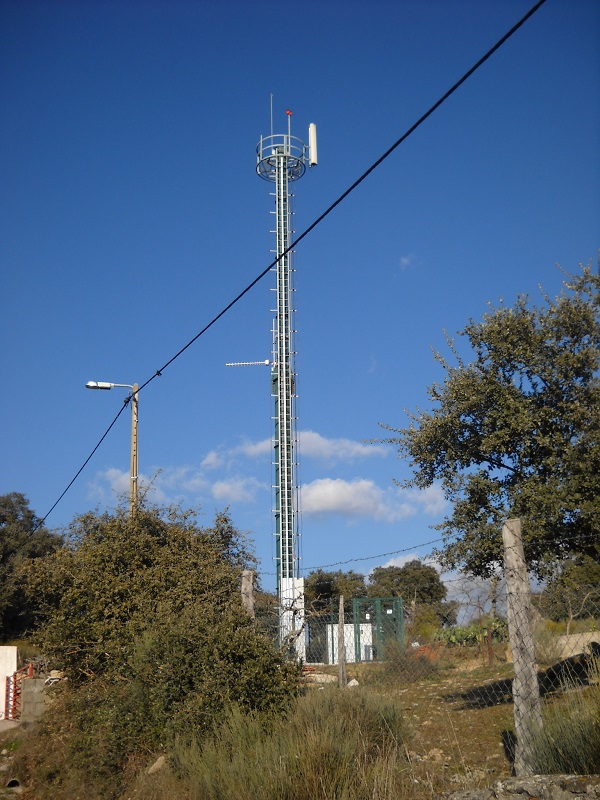

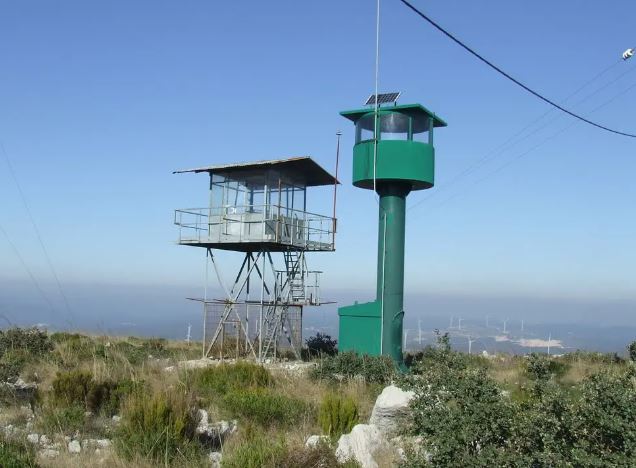

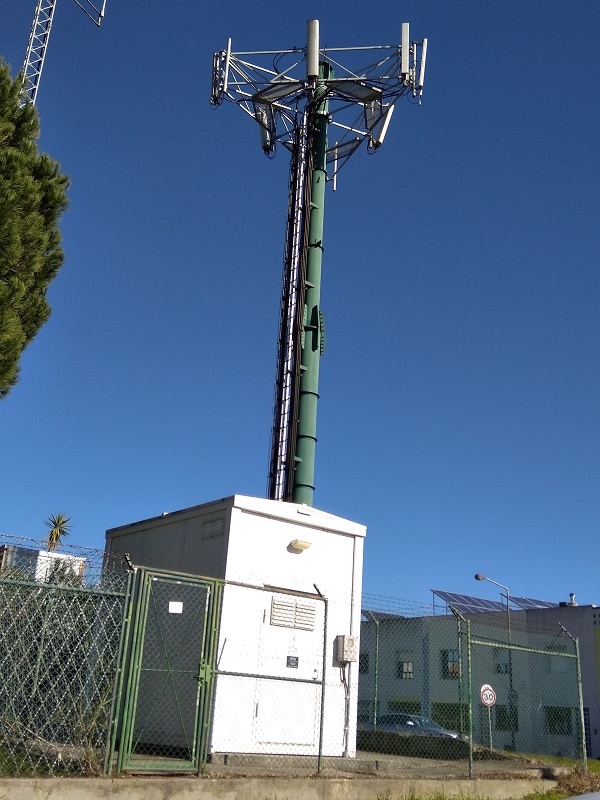

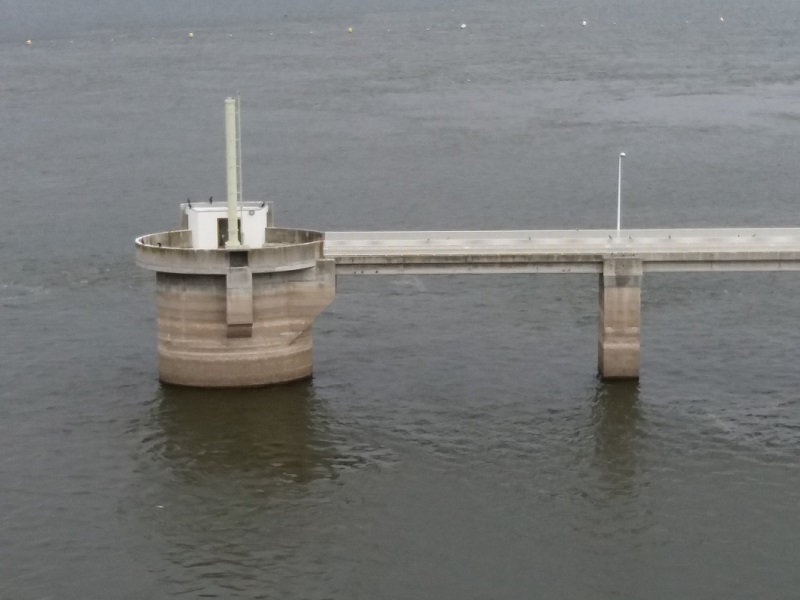

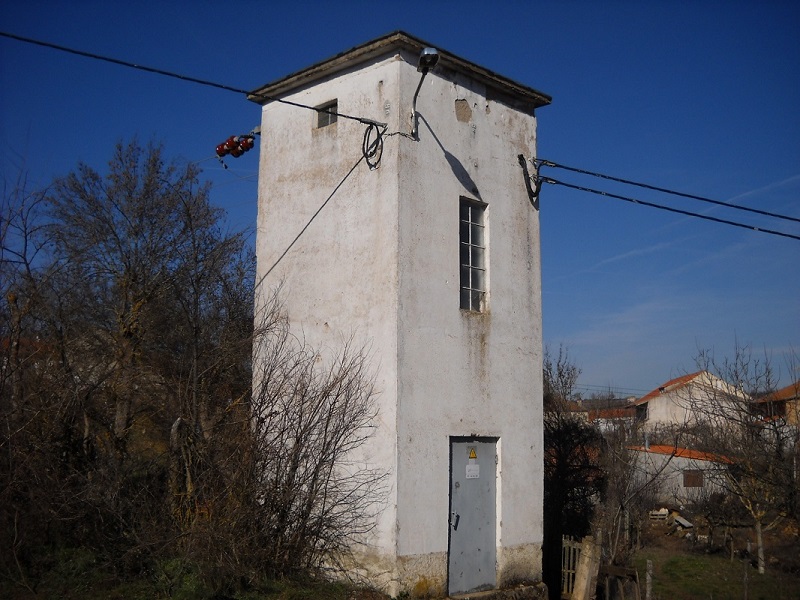

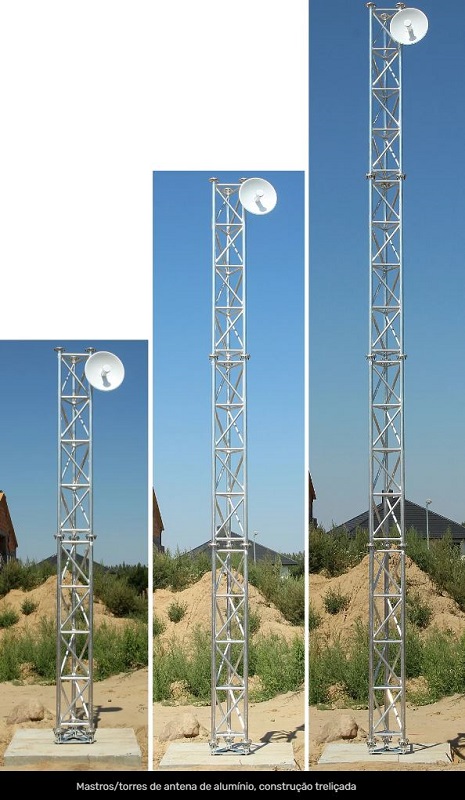

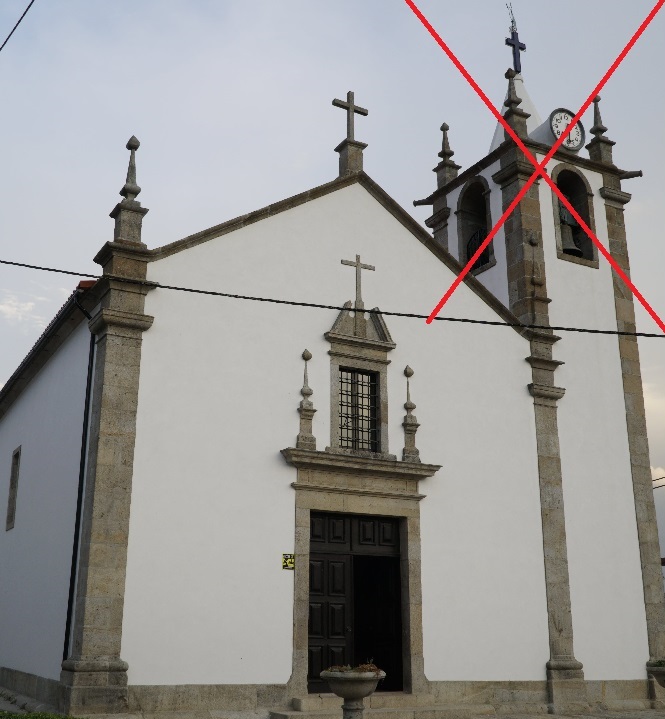

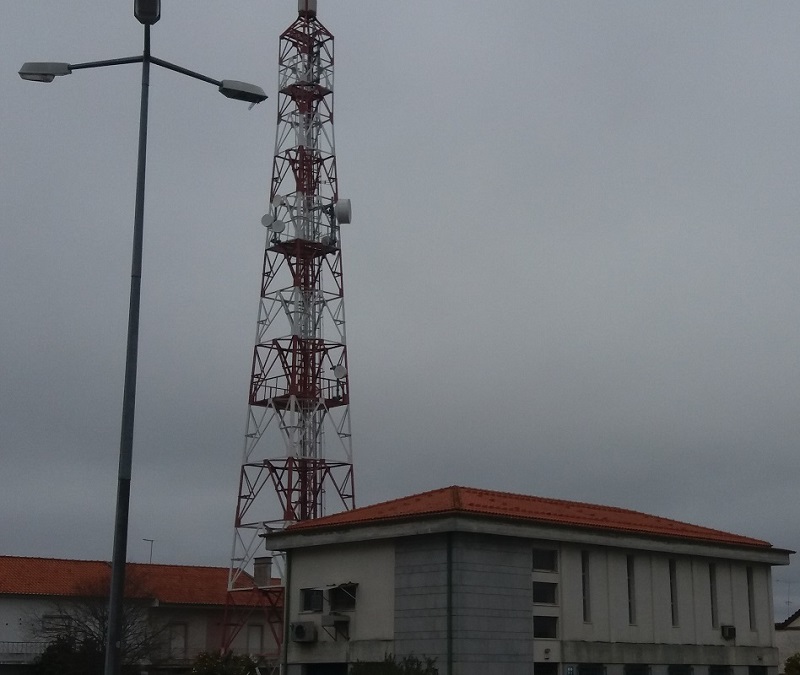

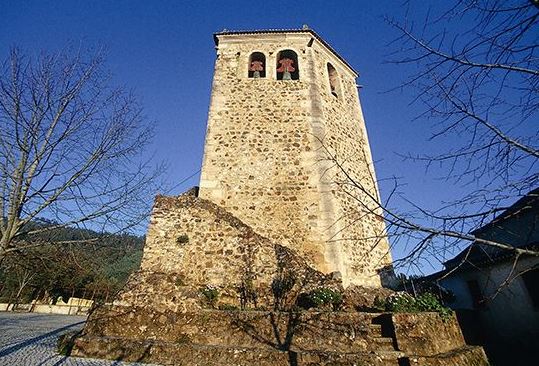

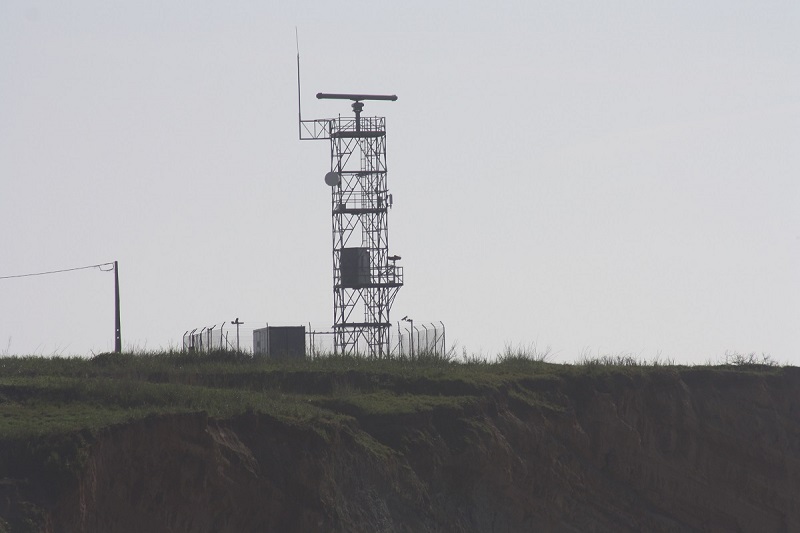

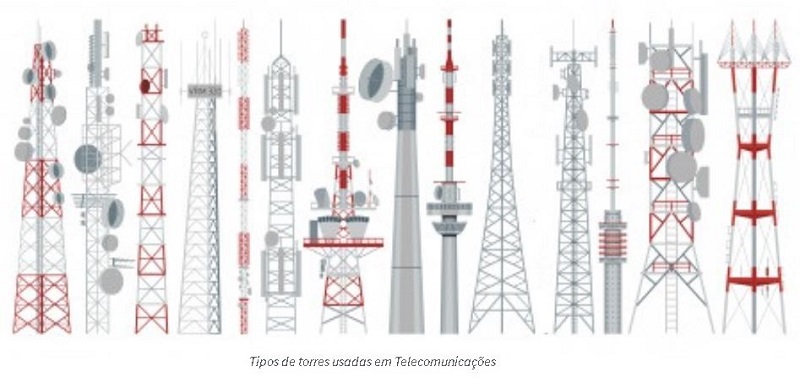

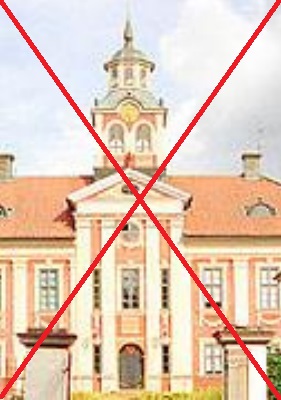

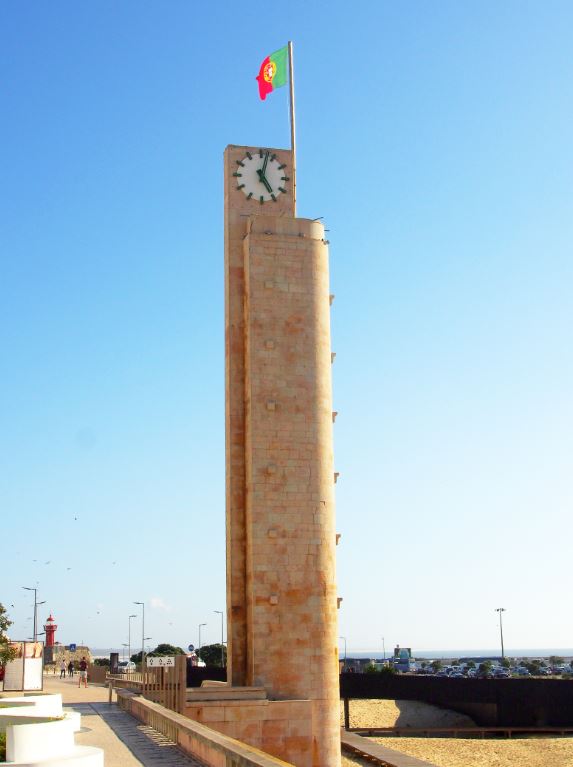

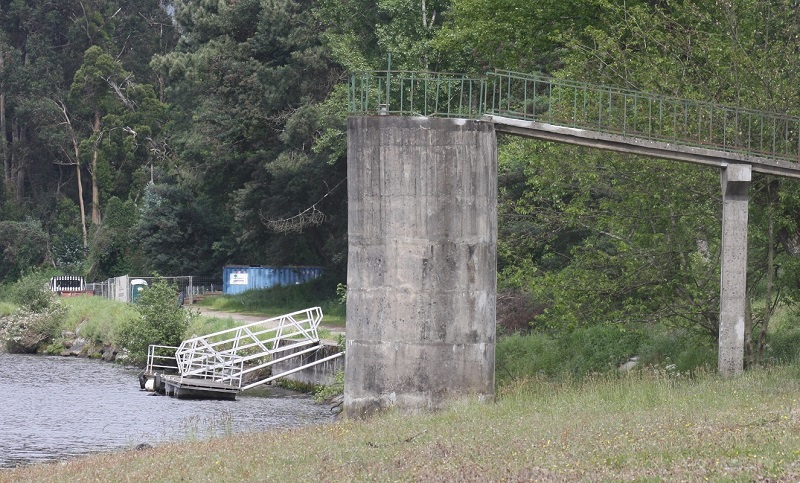

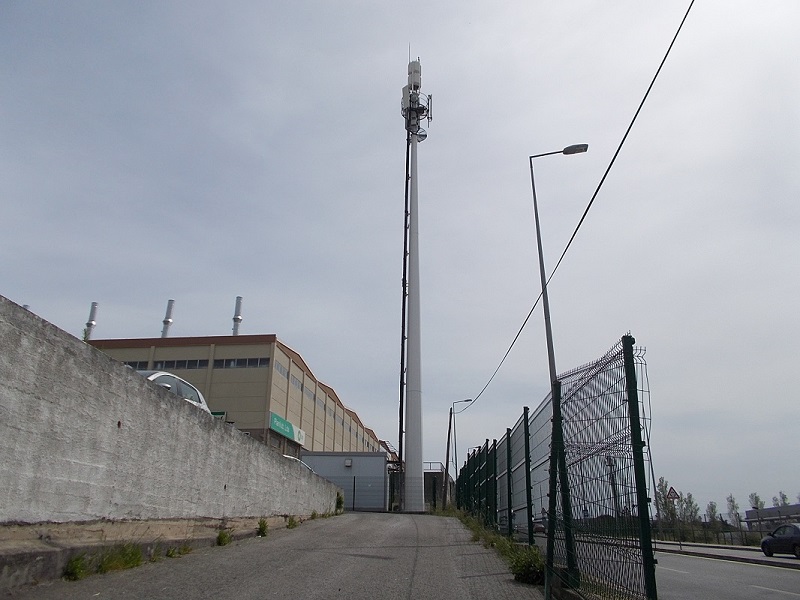

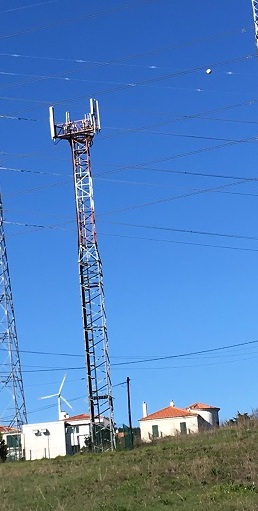

29	Torre	tower	x	x	Estrutura relativamente alta e estreita que pode estar isolada ou fazer parte de outra estrutura.

valorUtilizacaoAtual

VALOR	DESCRIÇÃO	VALOR INSPIRE	NdD1	NdD2	DEFINIÇÃO	FOTOS	ESQUEMAS
1	Residencial	residential		x	Edifício utilizado para fins exclusivos ou parcialmente residenciais.

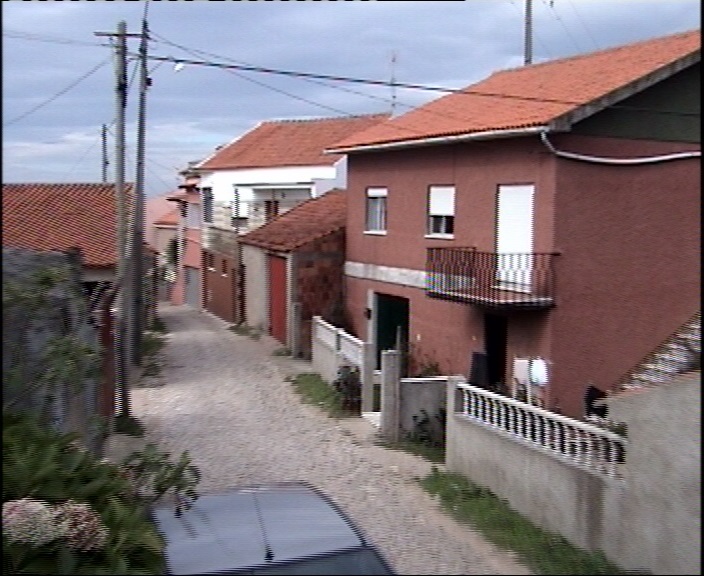

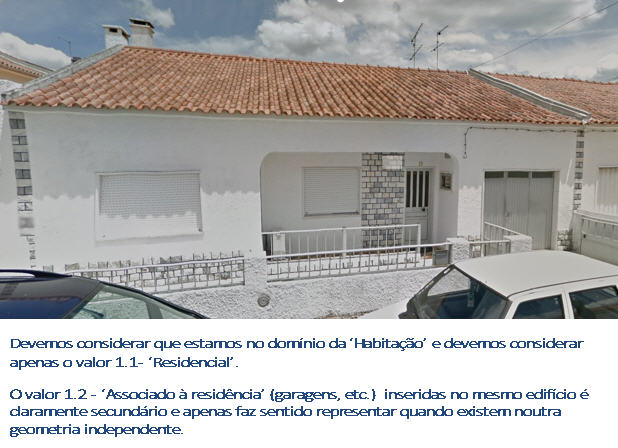

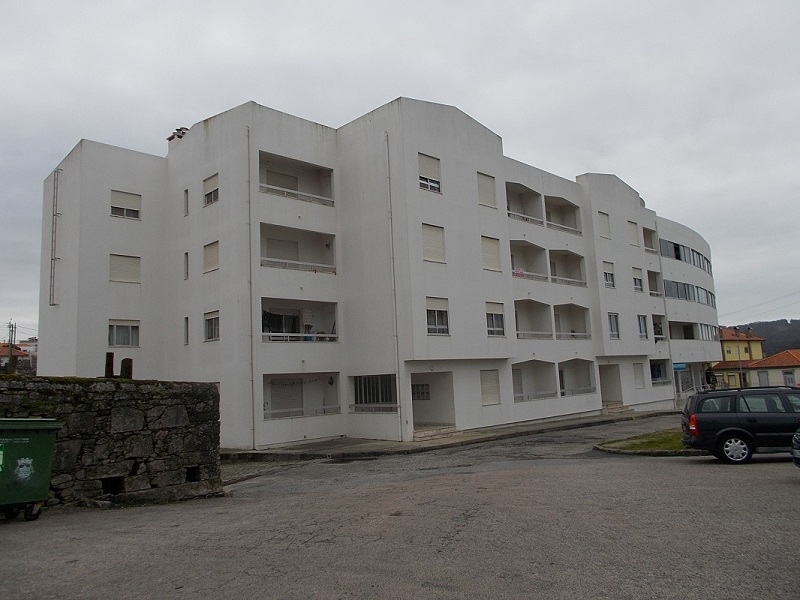

1.1	Residencial		x		Edifício utilizado para fins residenciais.	,

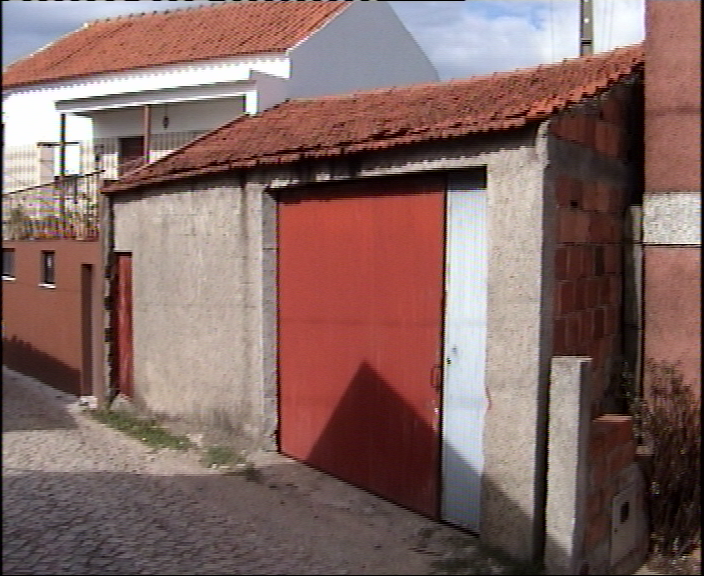

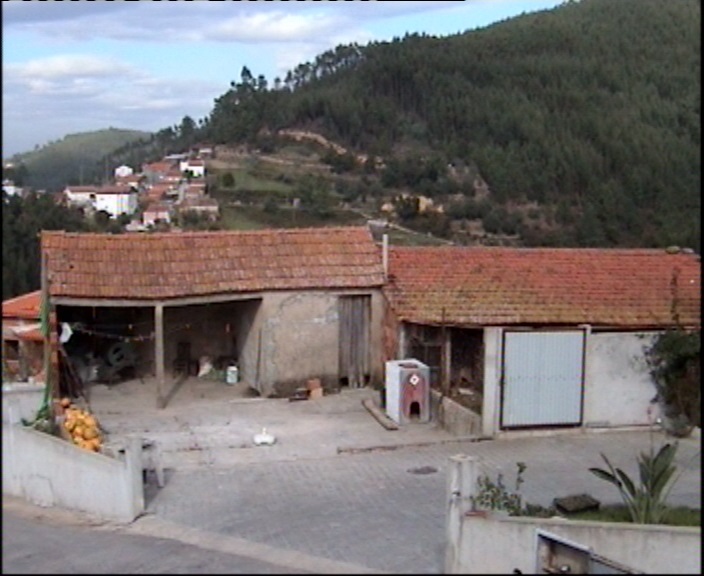

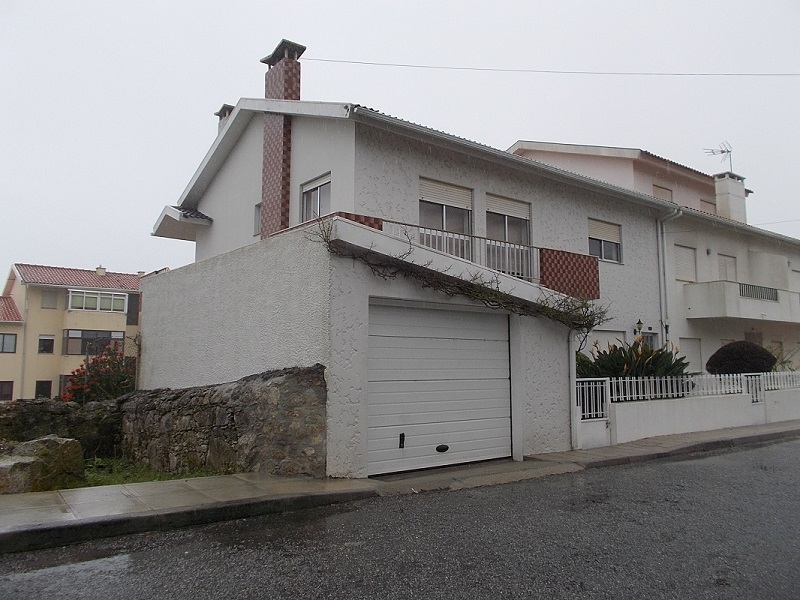

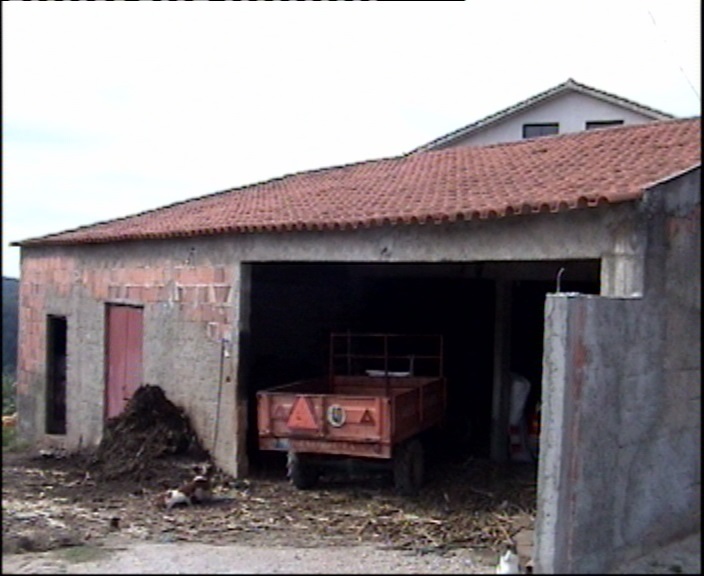

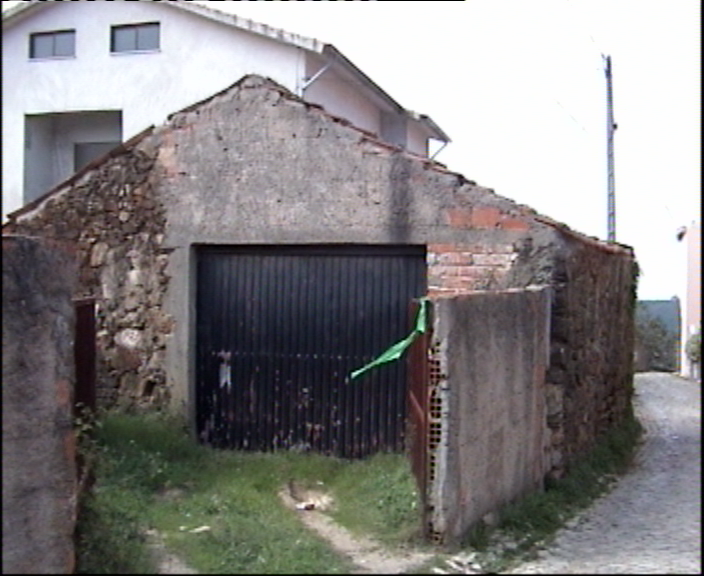

1.2	Associado à residência	ancillary	x		Edifício ou construção de apoio à residência (inclui garagem, telheiro, arrecadação e escadas).	,,,,,,,
2	Agricultura e pescas			x	Edifício utilizado para fins de produção animal, caça, floresta ou pesca.

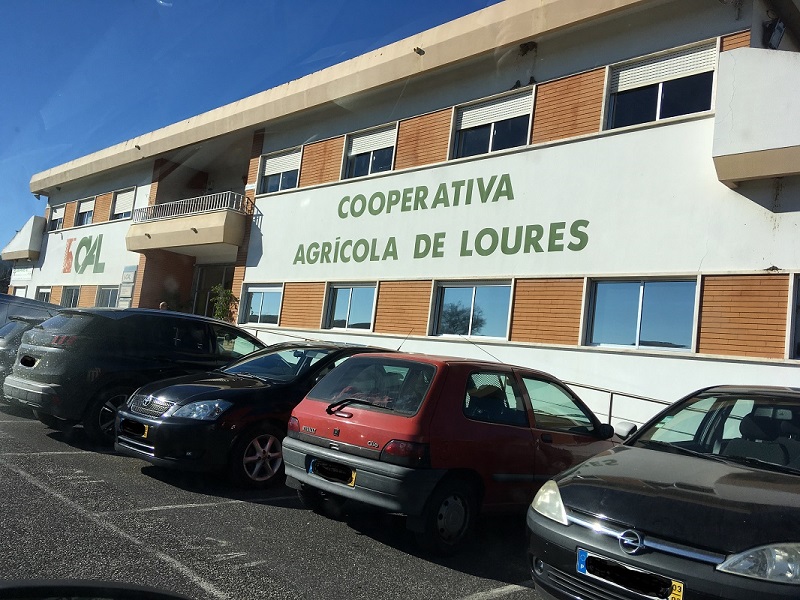

2.1	Agricultura	agriculture	x		Edifício utilizado para fins agrícolas, de produção animal, caça ou serviços relacionados.
2.2	Floresta		x		Edifício utilizado para atividades de silvicultura e exploração florestal.
2.3	Pesca e aquicultura		x		Edifício utilizado para atividades piscatórias.

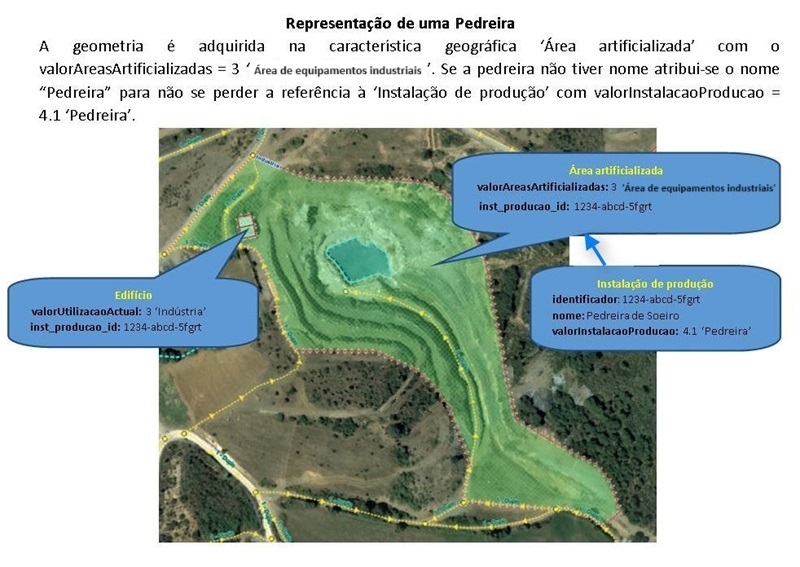

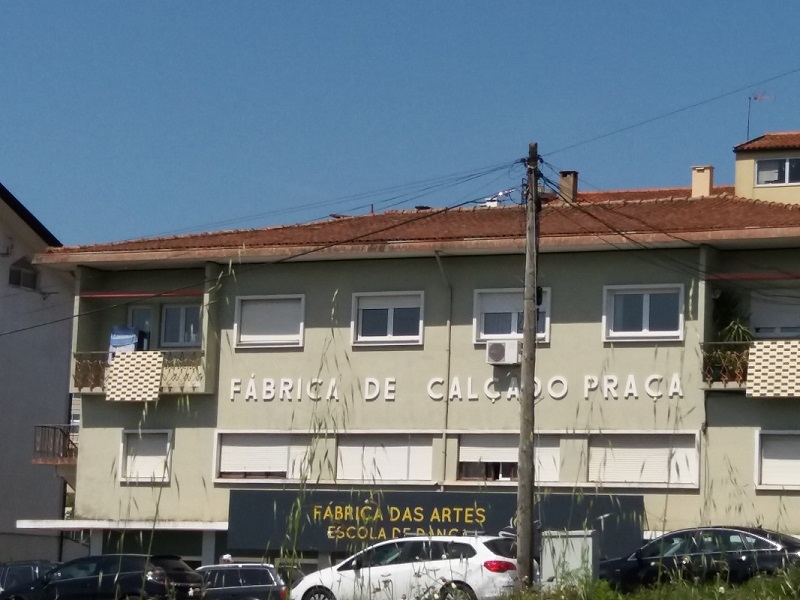

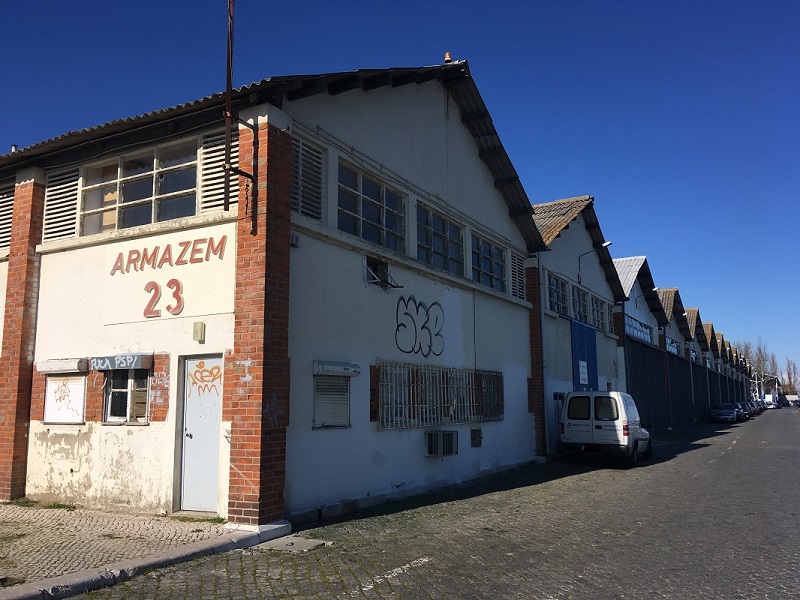

3	Indústria	industrial	x	x	Edifício utilizado para fins industriais (inclui a industria extrativa e transformadora).
4	Comércio	commerceAndServices		x	Edifício destinado ao comércio por grosso e a retalho; reparação de veículos automóveis, motociclos e de bens de uso pessoal e doméstico.

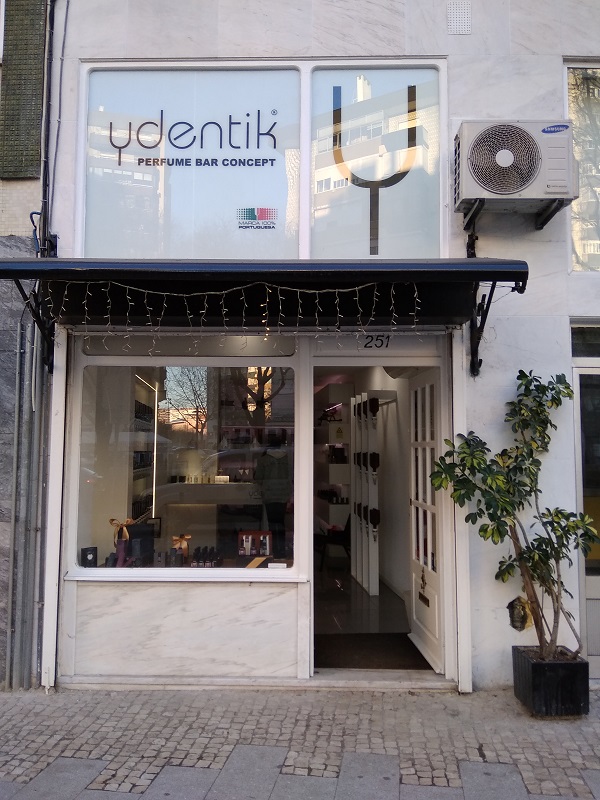

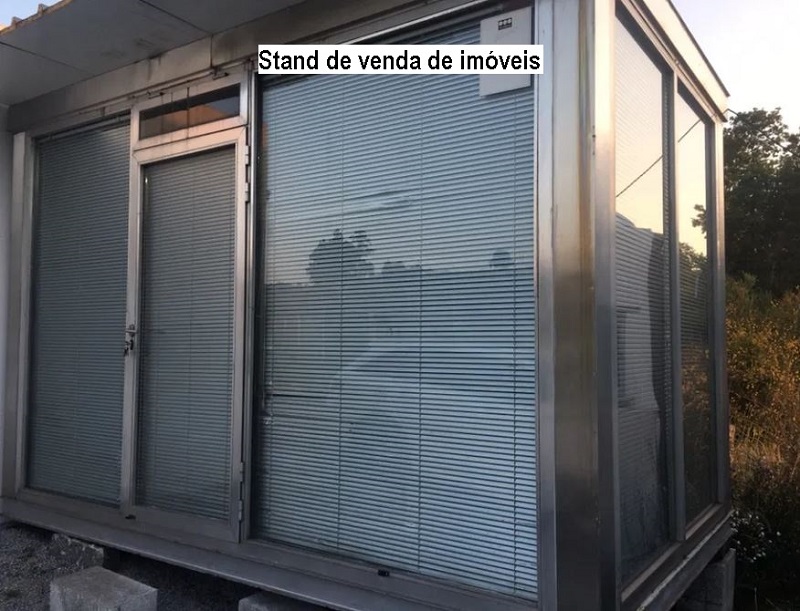

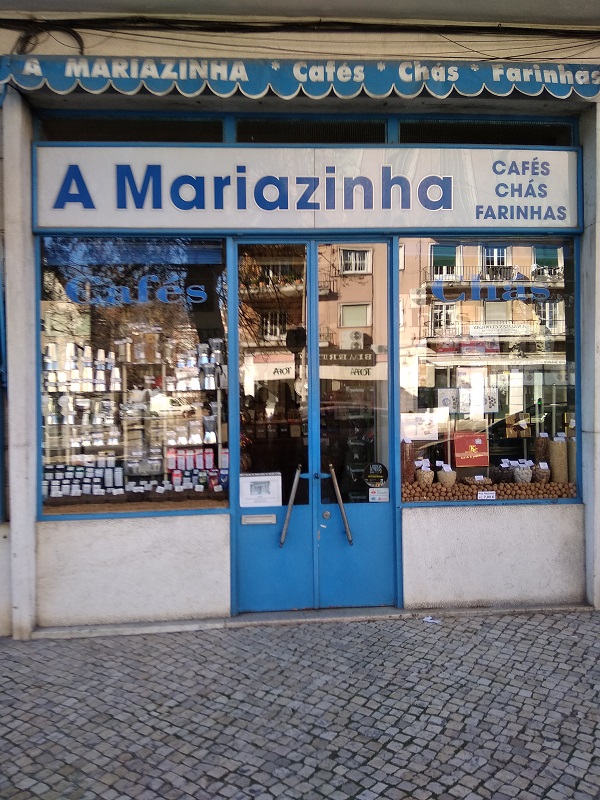

4.1	Comércio tradicional	trade			Estabelecimento de pequena/média dimensão num ambiente em que predomina a proximidade entre o cliente e o vendedor.	,,

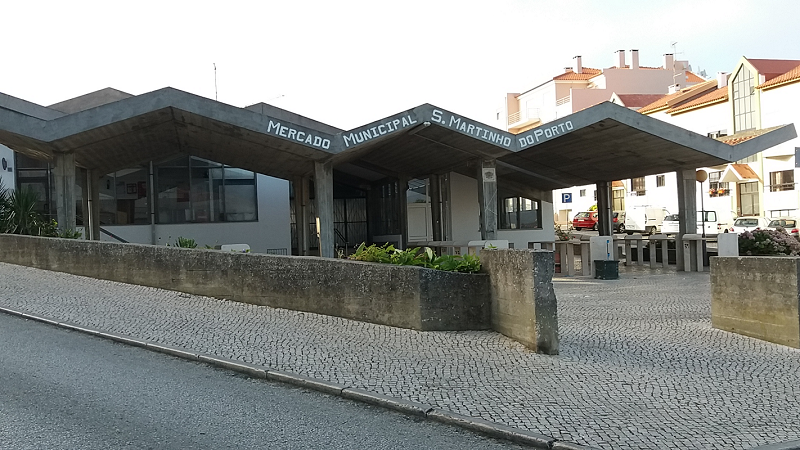

4.2	Mercado	trade	x		Estabelecimento onde se reúnem vendedores e compradores no mesmo local para a troca de bens e serviços.	,

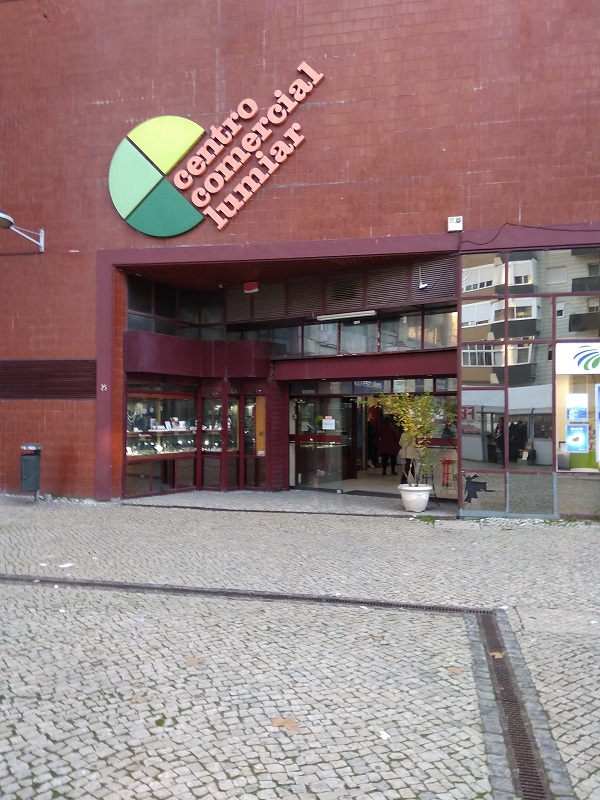

4.3	Centro comercial	trade	x		Estabelecimento que contém uma grande área comercial com um conjunto de estabelecimentos para consumo, prestação de serviços e lazer.
5	Alojamento e restauração	commerceAndServices		x	Edifício, ou componente de edifício, utilizado exclusivamente ou parcialmente para alojamento e/ou restauração.

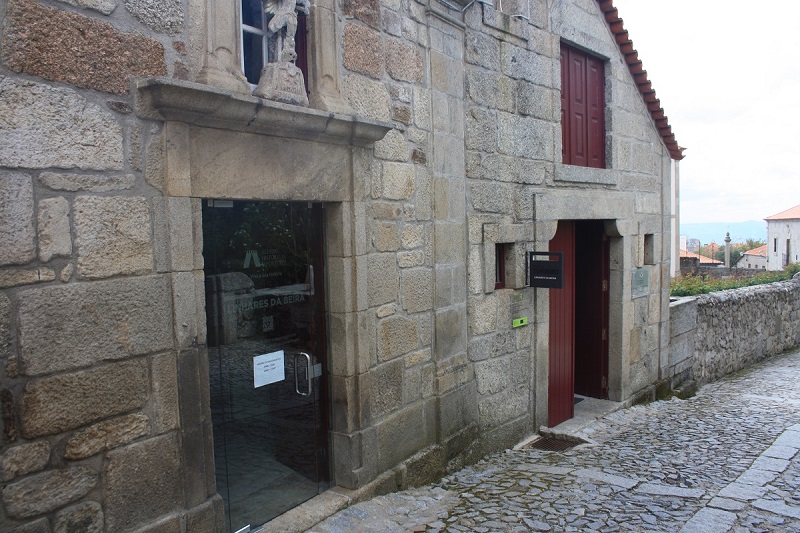

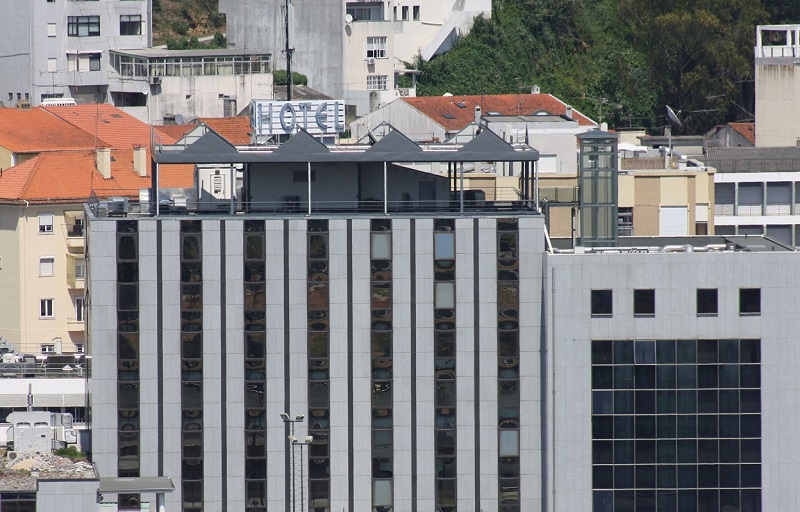

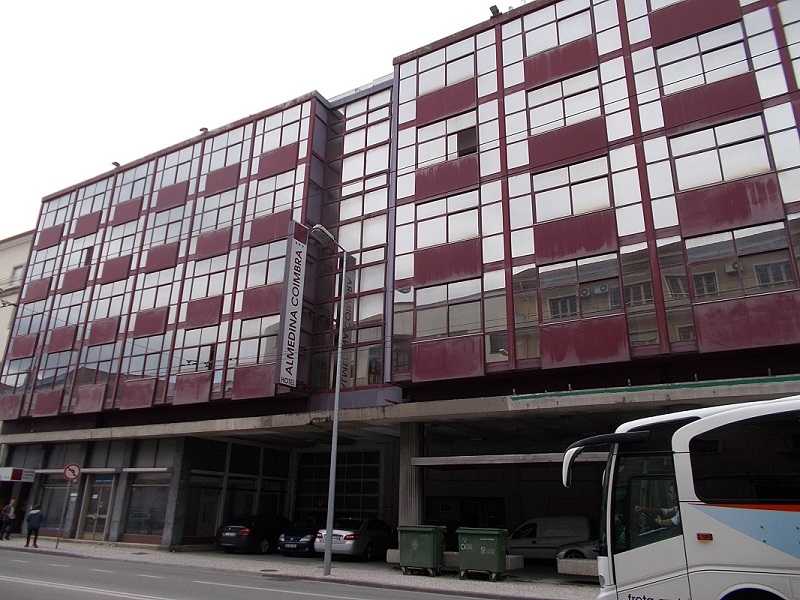

5.1	Alojamento		x		Edifício utilizado para alojamento (inclui hotel, turismo rural e de habitação).	,,,

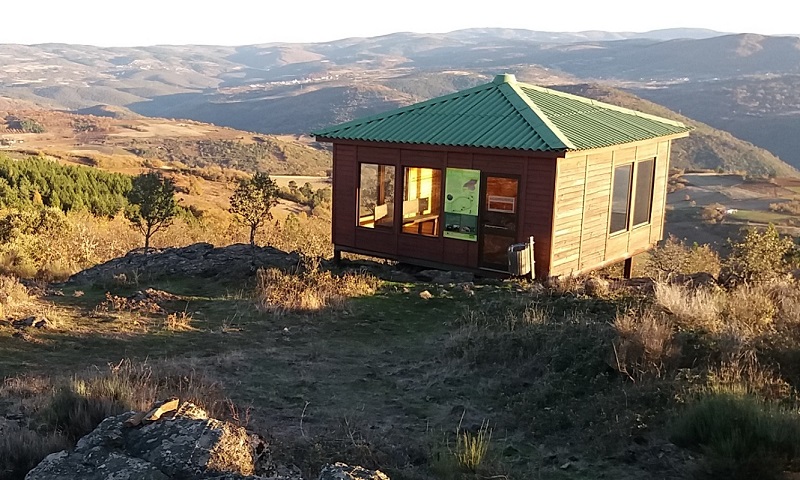

5.2	Edifício de apoio ao alojamento		x		Edifício de suporte ao parque de campismo e de caravanismo ou de outro local de alojamento de curta duração (inclui abrigos de montanha).

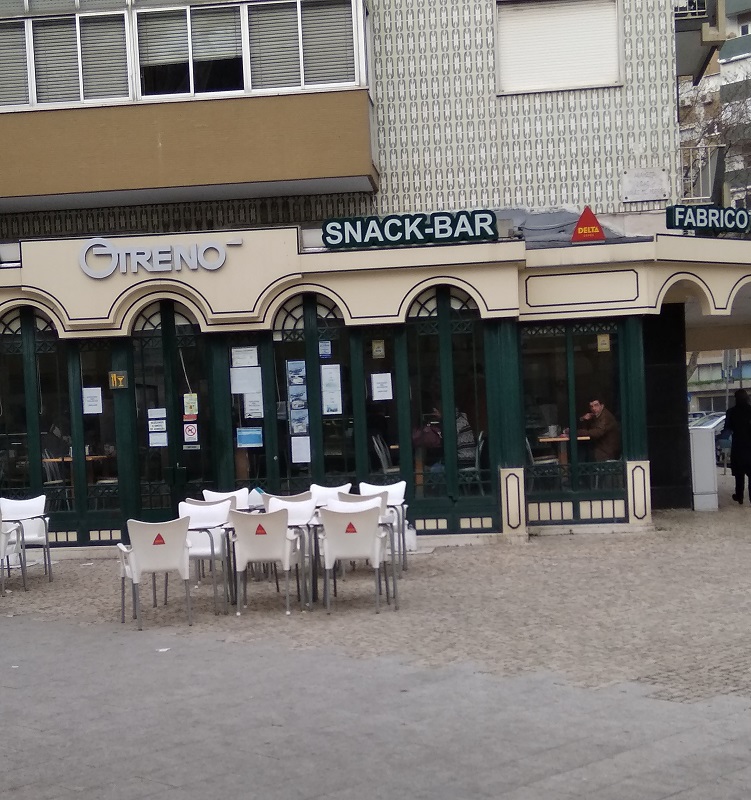

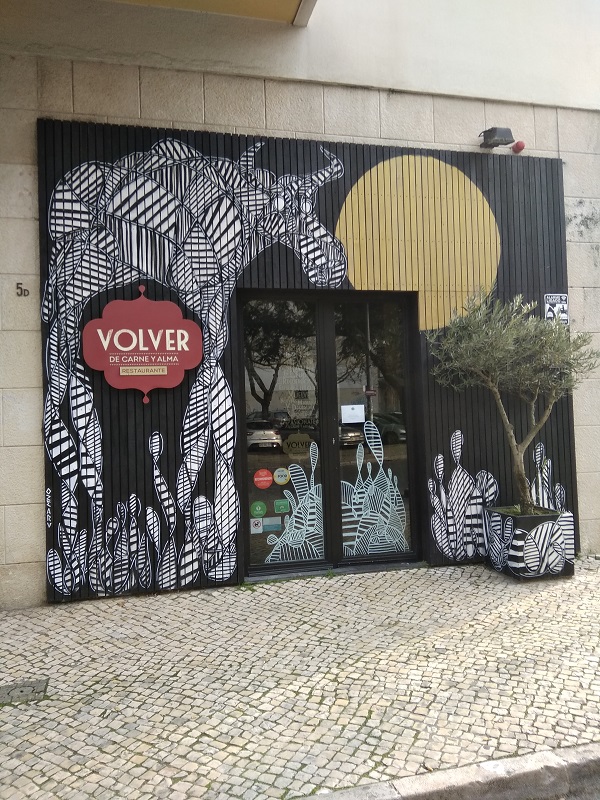

5.3	Restauração	trade	x		Edifício utilizado para restauração (inclui restaurante e estabelecimentos onde se e servem bebidas ou refeições ligeiras).	,
6	Transportes				Edifício associado aos transportes.
6.1	Transporte aéreo			x	Edifício associado a tráfego aéreo.
6.1.1	Terminal aéreo		x		Edifício destinado aos serviços associados ao transporte aéreo (incluindo os serviços de check-in, embarque e desembarque, comércio, etc.).	,

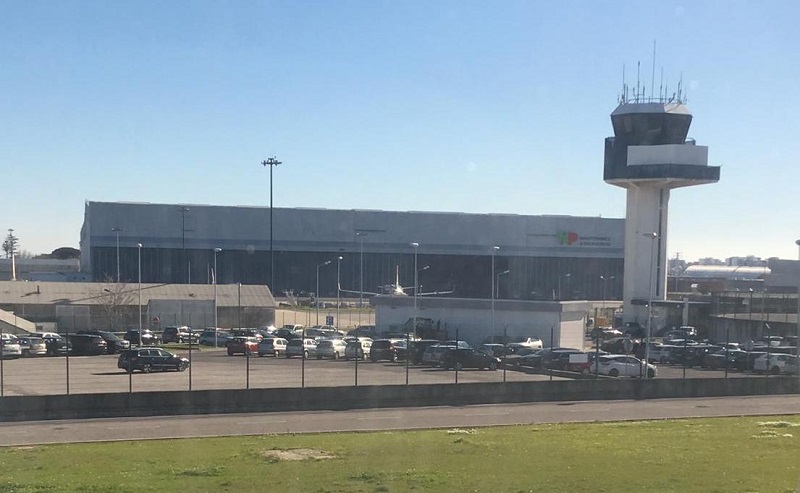

6.1.2	Torre de controlo		x		Edifício destinado ao controlo do tráfego aéreo.
6.2	Transporte ferroviário			x	Edifício associado a tráfego ferroviário.

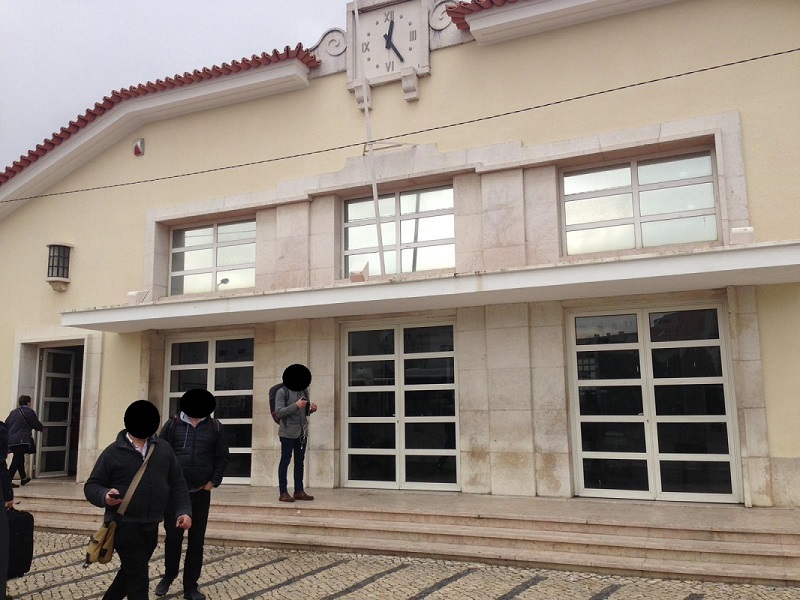

6.2.1	Estação		x		Edifício da estação ferroviária.	,
6.2.2	Apeadeiro		x		Edifício do apeadeiro ferroviário.
6.3	Transporte por via navegável			x	Edifício associado ao tráfego marítimo ou fluvial.

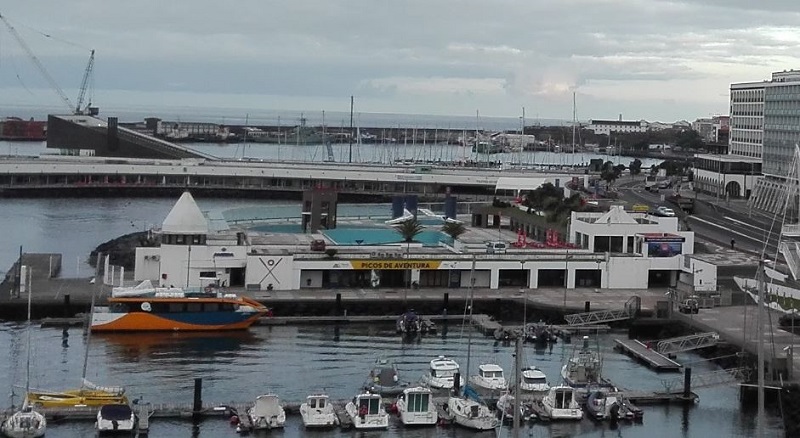

6.3.1	Terminal marítimo ou fluvial		x		Edifício destinado aos serviços associados ao transporte marítimo ou fluvial (incluindo os serviços de check-in, embarque e desembarque, comercio, etc.).

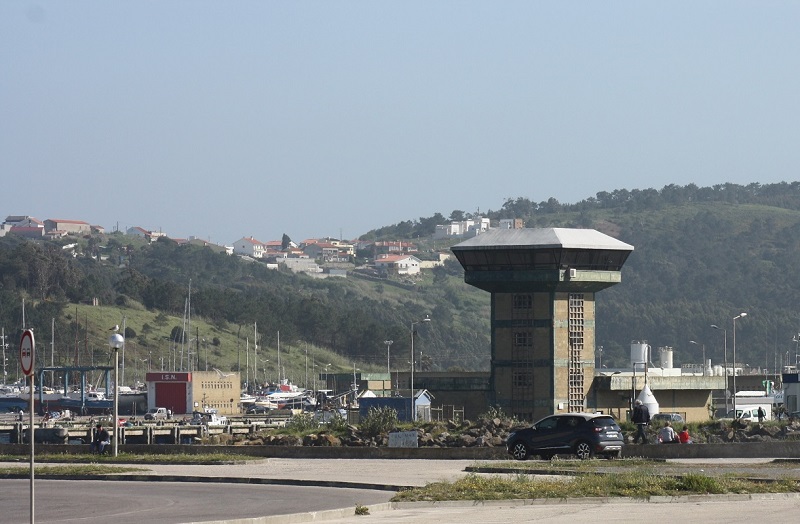

6.3.2	Centro de controlo		x		Edifício destinado ao controlo do tráfego marítimo ou fluvial.	,
6.4	Transporte rodoviário			x	Edifício associado a tráfego rodoviário.

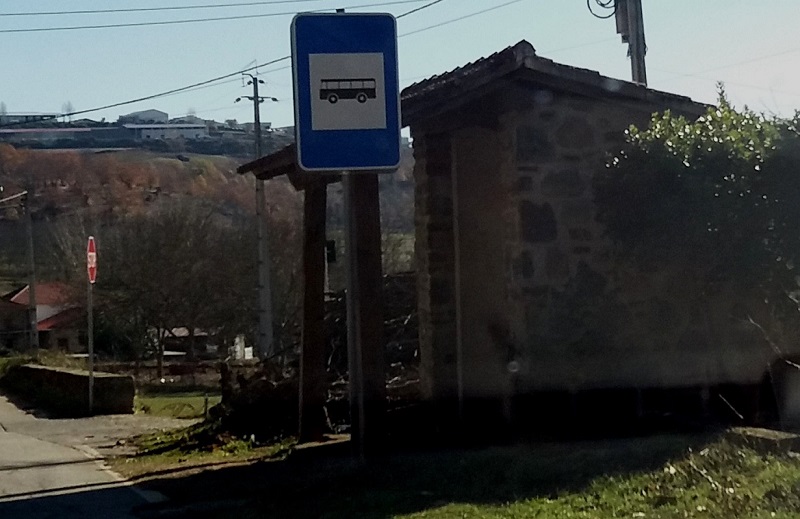

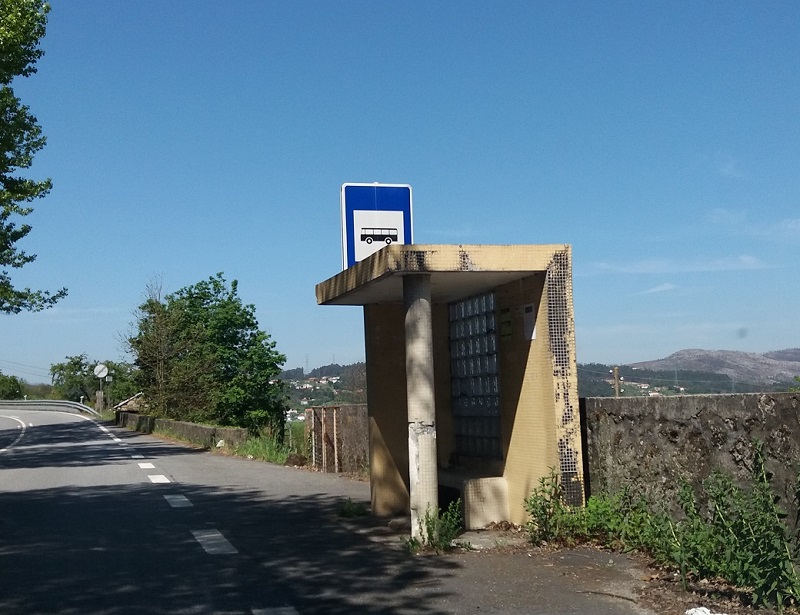

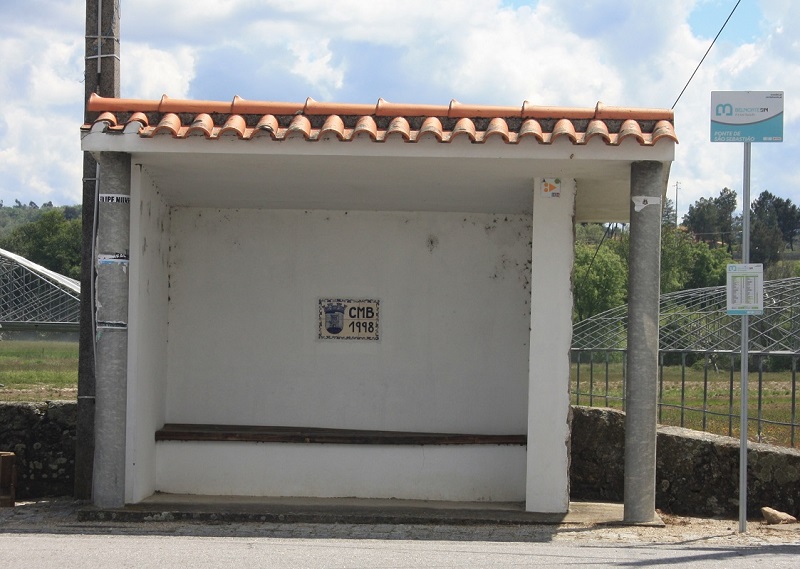

6.4.1	Paragem rodoviária		x		Equipamento associado ao lugar de paragem do transporte rodoviário para embarque e desembarque dos passageiros.	,,
6.4.2	Terminal rodoviário		x		Edifício destinado aos serviços associados ao transporte rodoviário (incluindo os serviços de check-in, embarque e desembarque, comércio, etc.).
6.4.3	Parque de estacionamento em edifício		x		Edifício associado a parques de estacionamento ou interfaces.

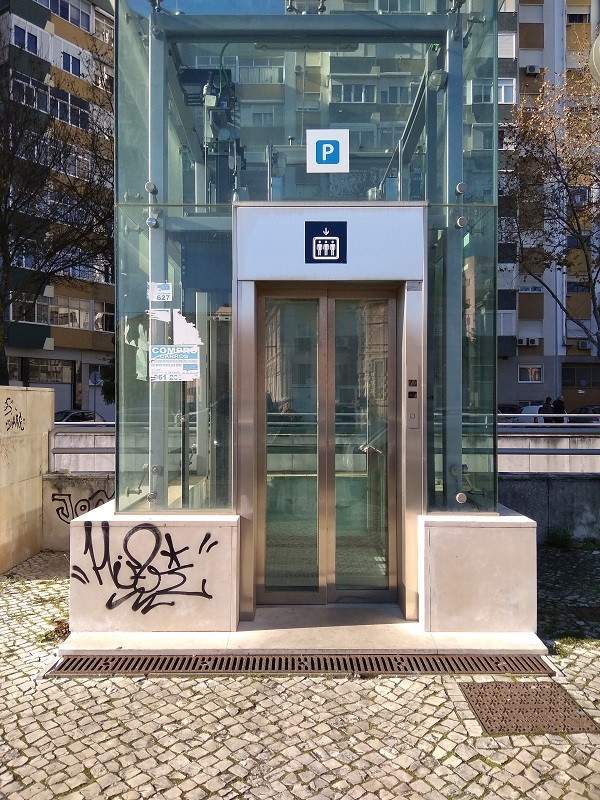

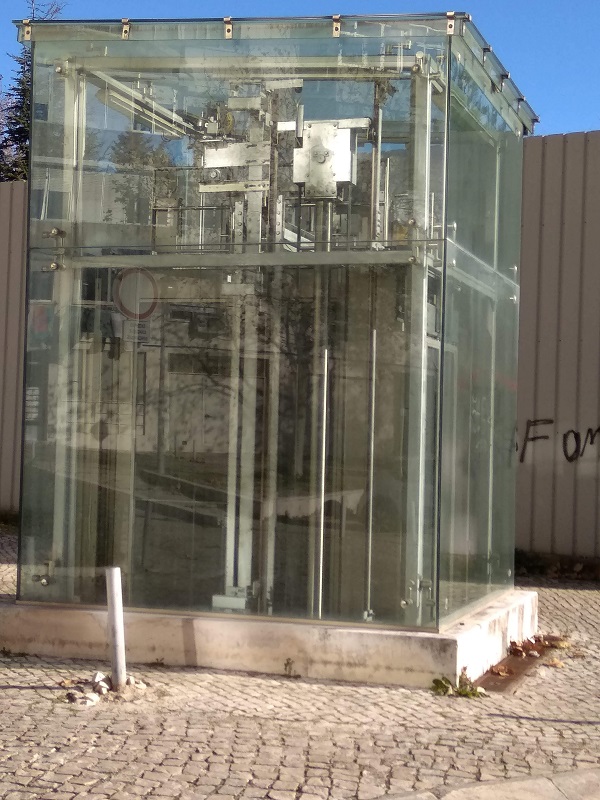

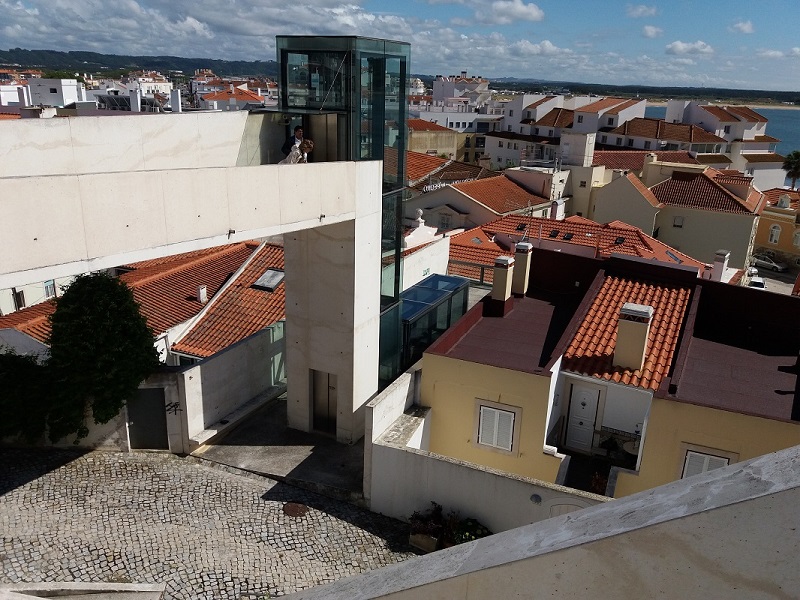

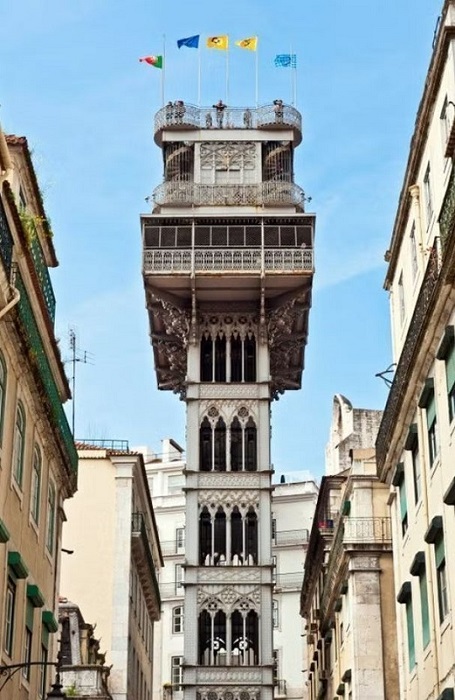

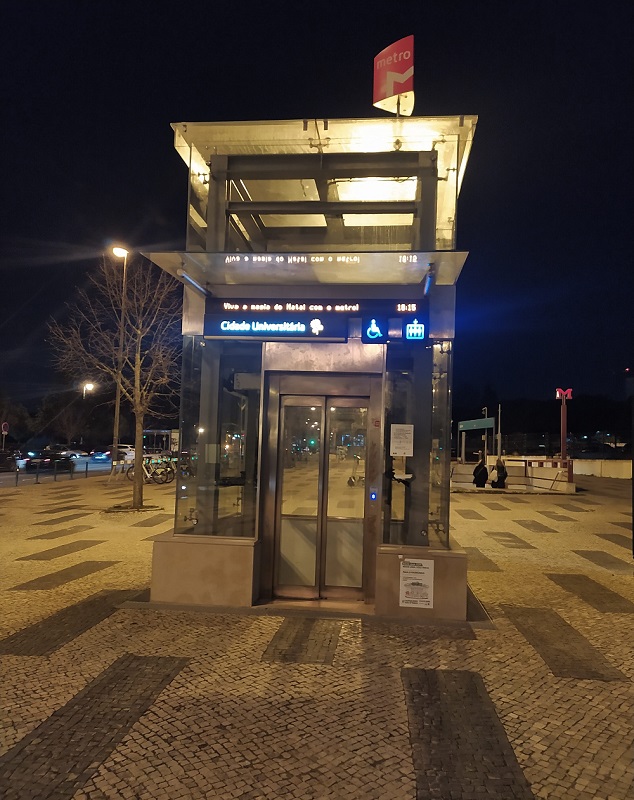

6.5	Elevador ou ascensor		x		Equipamento que conduz pessoas ou carga aos vários andares de um edifício.	,,,
6.6	Outro - Transportes		x	x	Outro edifício ou equipamento associado a tráfego aéreo, ferroviário, marítimo, fluvial, por cabo ou rodoviário.
7	Serviços			x	Edifício associado à prestação de serviços.

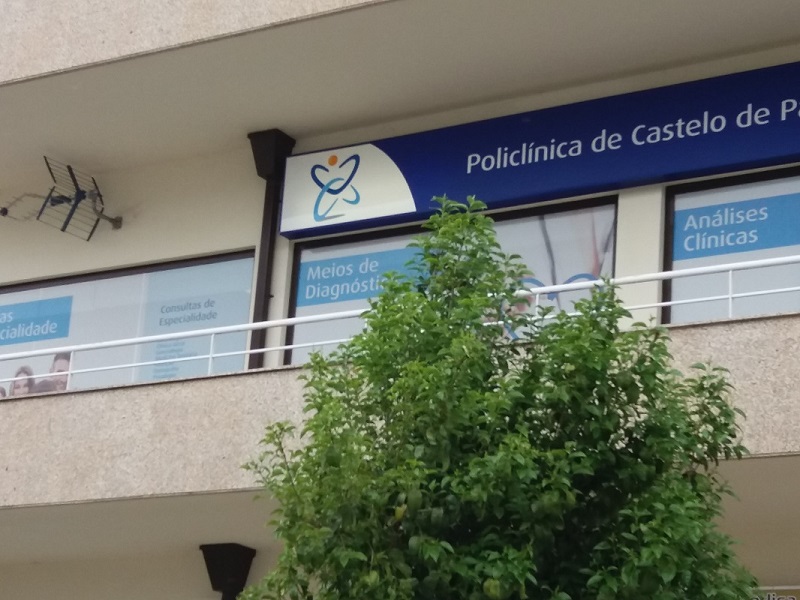

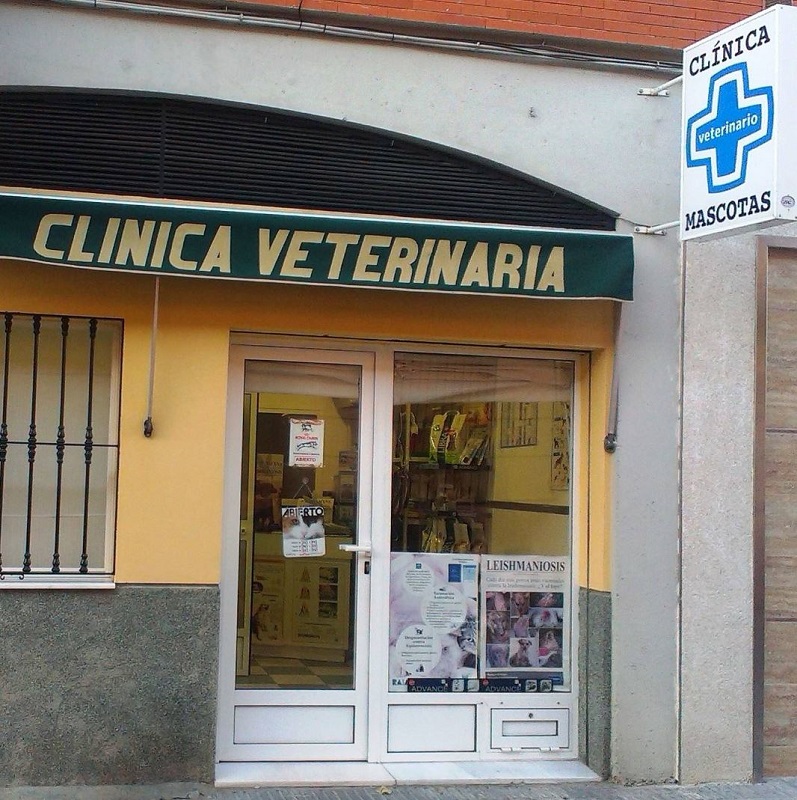

7.1	Serviço público	publicServices	x		Edifício destinado à educação, saúde, segurança e ordem pública, administração do Estado ou a serviços sociais.

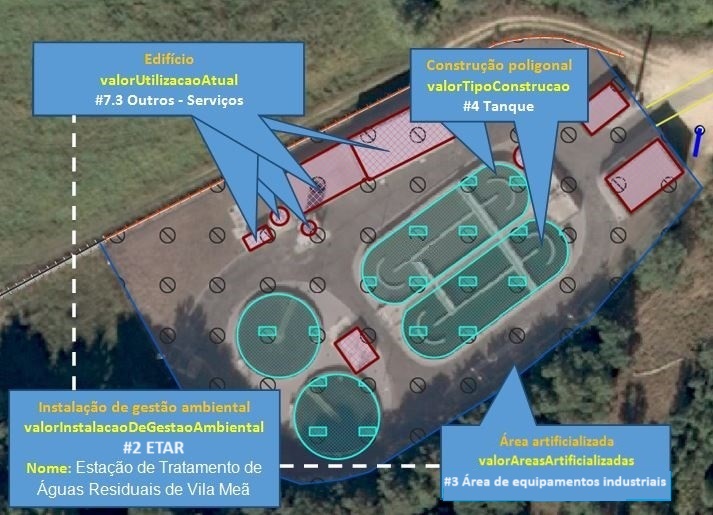

7.2	Outros - Serviços		x		Edifício onde se desenvolvem atividades financeiras, informáticas, imobiliárias ou outras.	,,
8	Serviços coletivos, sociais e pessoais				Edifício destinado a atividades associativas, recreativas, culturais ou desportivas.

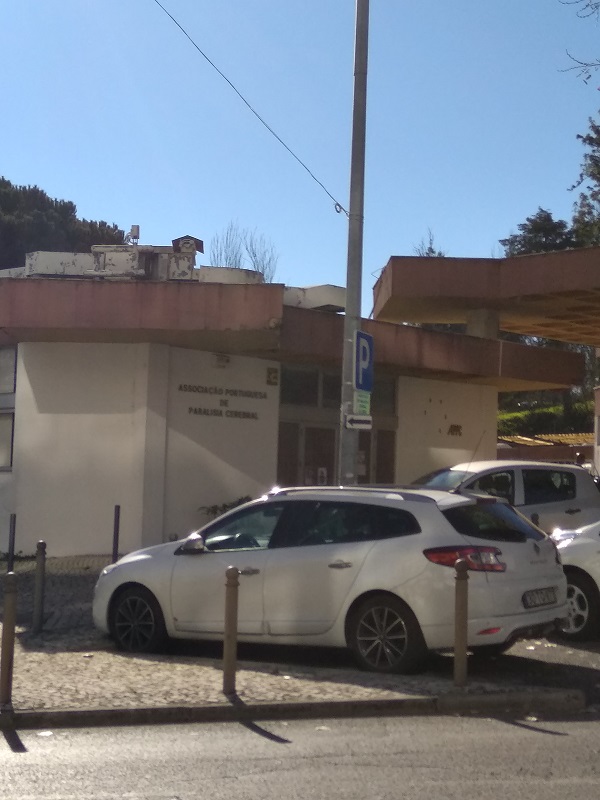

8.1	Atividades associativas		x	x	Organizações económicas, patronais e profissionais, sindicais, políticas ou associativas.

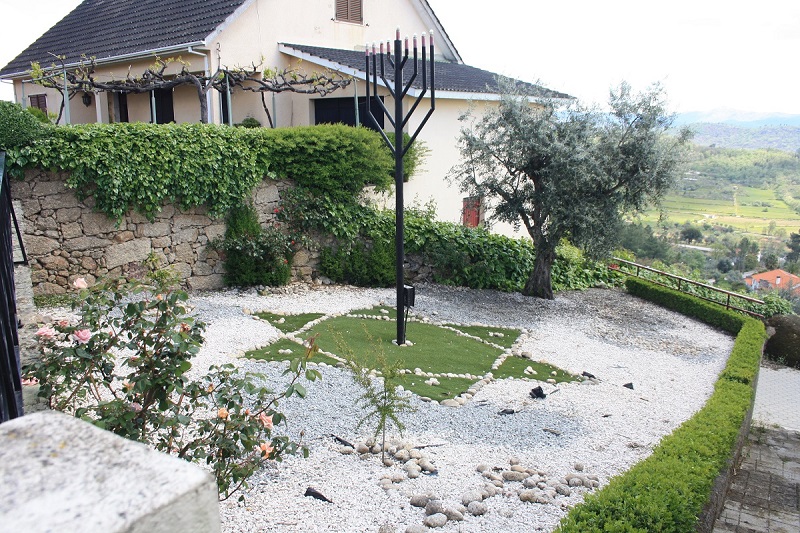

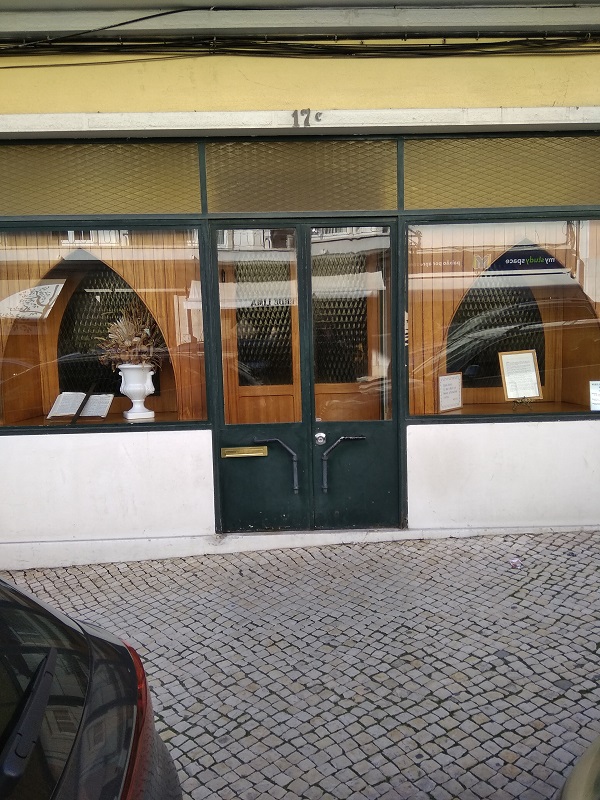

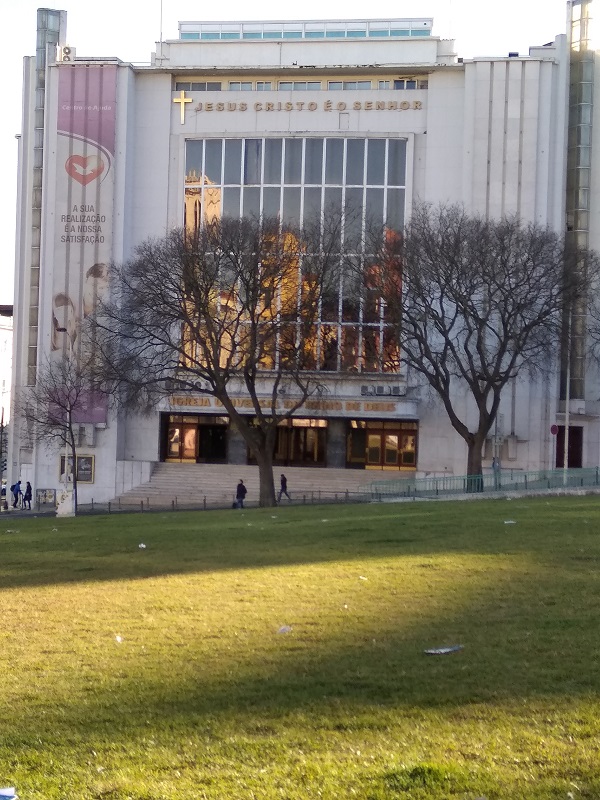

8.2	Culto e inumação		x	x	Edifício onde se exerce práticas de diferentes confissões religiosas e de apoio às atividades de inumação.	,,

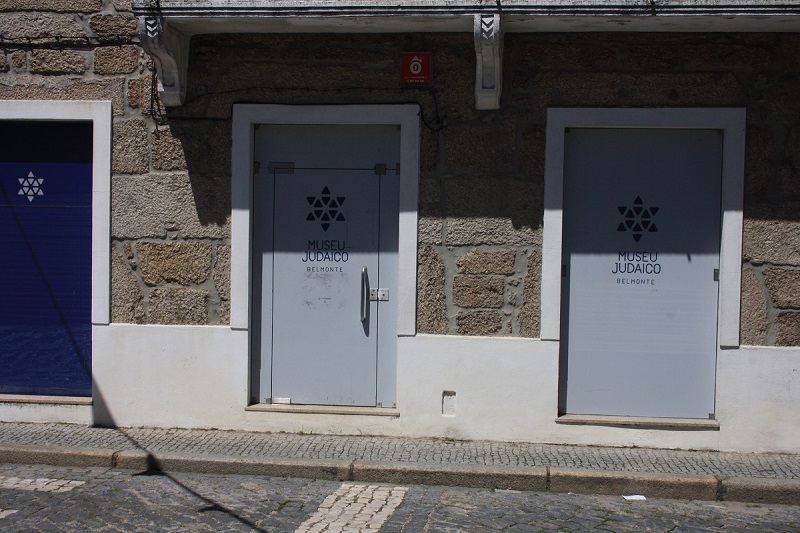

8.3	Atividades recreativas e culturais		x	x	Edifício onde se exerce atividades lúdicas ou culturais (cinema, vídeo, rádio, televisão, atividades artísticas e de espetáculo, agências de noticias, bibliotecas, arquivos, museus, etc.)	,,,,

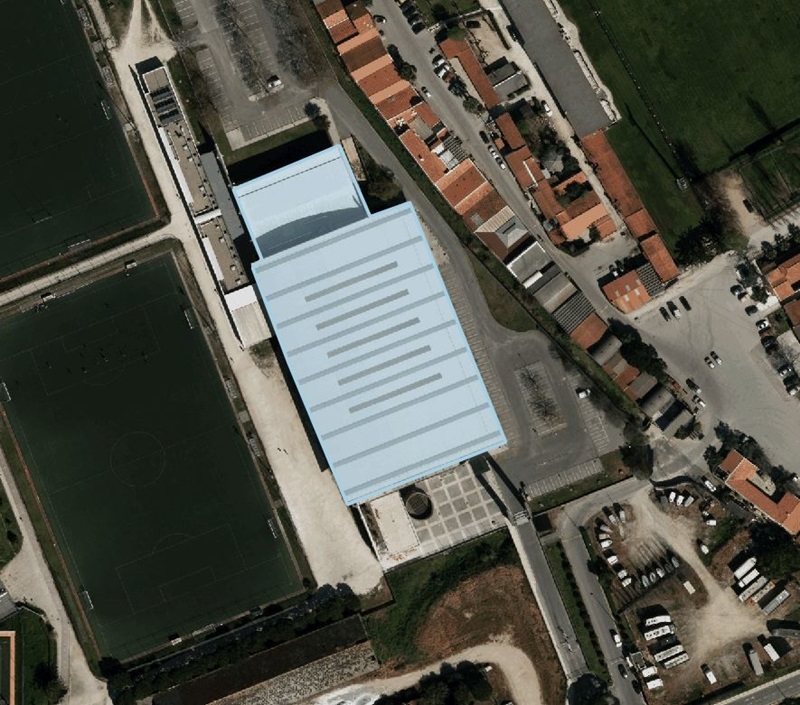

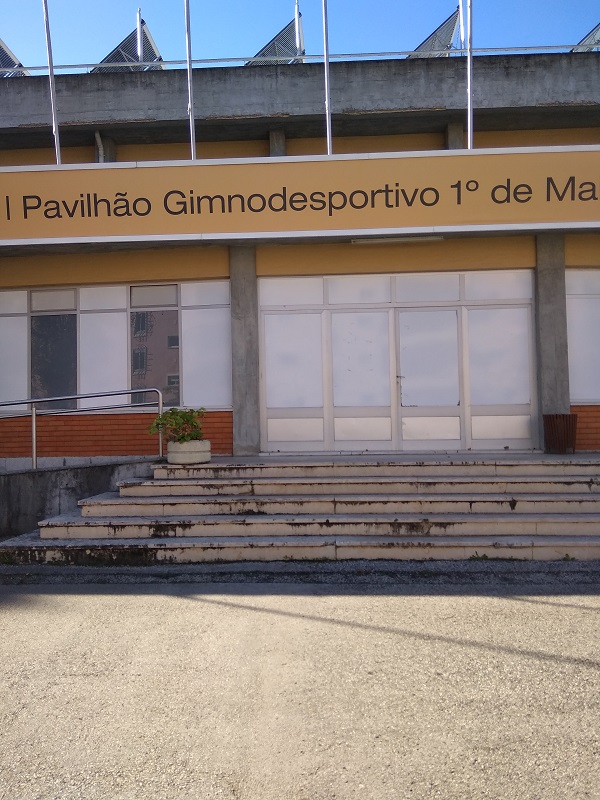

8.4	Atividades desportivas e de lazer		x	x	Edifício de apoio à prática de atividades desportivas (inclui estádios com bancadas, pavilhões gimnodesportivos; ginásios, piscinas e edifícios de apoio a diferentes modalidades desportivas.	,,	,

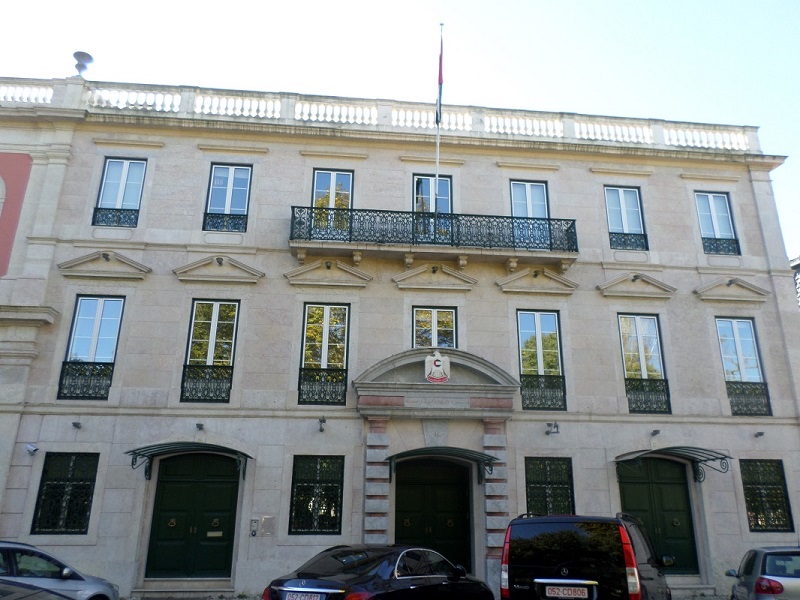

9	Organismos internacionais		x	x	Edifício destinado a organizações internacionais (e.g. ONU, OCDE, EFTA, FMI), Banco Mundial, Embaixadas e Consulados.

Normas e especificações técnicas para a cartografia topográfica - Versão 1.0

Dicionário de objetos

Edifício

valorCondicaoConst

valorElementoEdificioXY

valorElementoEdificioZ

valorFormaEdificio

valorUtilizacaoAtual

alturaEdificio

dataConst

nome

numeroPolicia

VALOR	DESCRIÇÃO	VALOR INSPIRE	NdD1	NdD2	DEFINIÇÃO
1	Combinado	combined			A geometria horizontal foi obtida a partir da combinação das geometrias das suas partes constituintes com as geometrias das partes do edifício utilizando diferentes referências de geometria horizontal.
2	Ponto de entrada	entrancePoint			A geometria horizontal foi obtida por um ponto situado à entrada do edifício.
3	Invólucro	envelope			A geometria horizontal foi obtida utilizando todo o invólucro do edifício, ou seja, a extensão máxima do edifício acima e abaixo do solo.

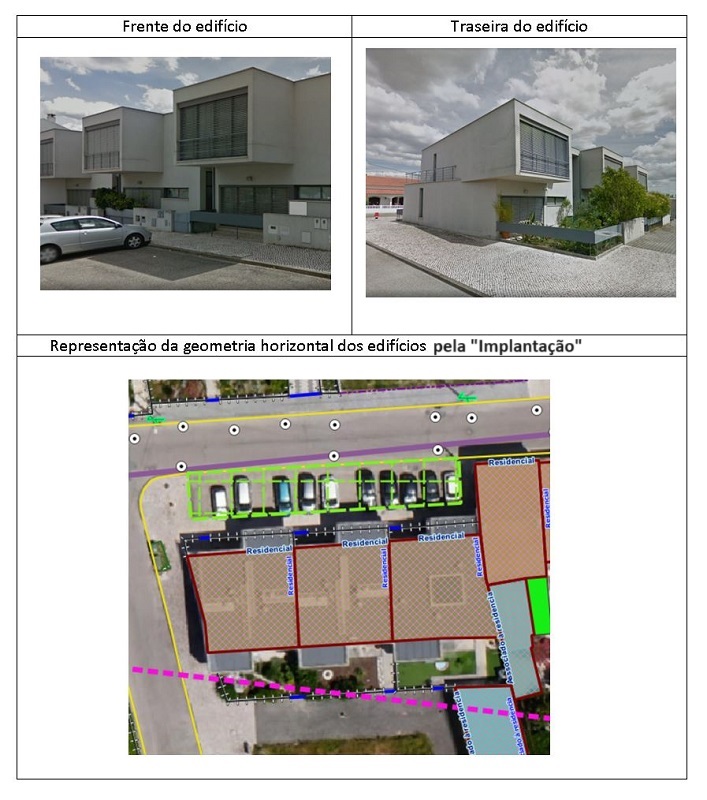

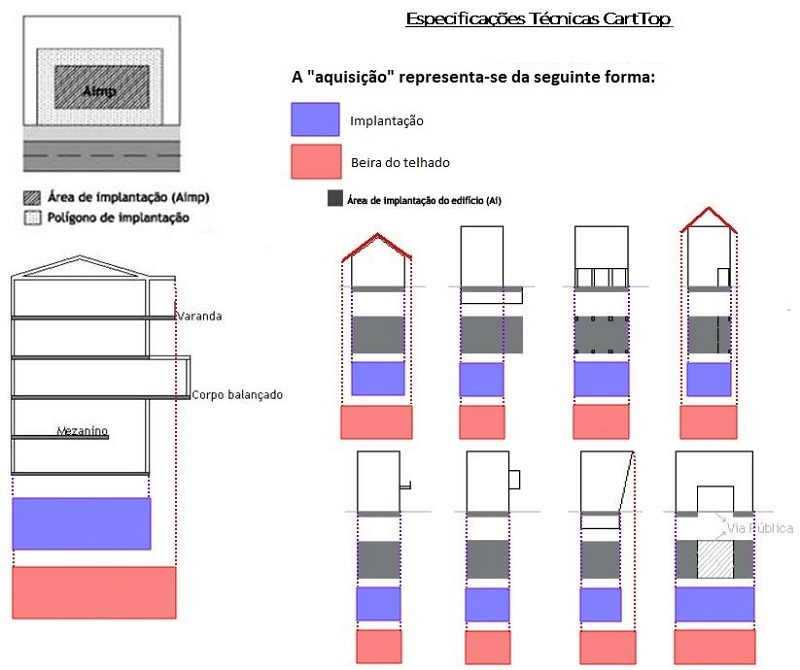

4	Implantação	footPrint	x		A geometria horizontal foi obtida utilizando a implantação do edifício, ou seja, a sua extensão ao nível do solo, incluindo os alpendres.
5	Piso mais baixo acima do solo	lowestFloorAboveGround			A geometria horizontal foi obtida utilizando o piso mais baixo acima do solo do edifício.

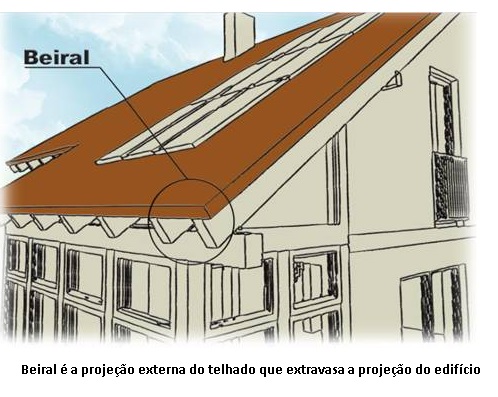

6	Beira do telhado	roofEdge		x	A geometria horizontal foi obtida utilizando as beiras do telhado do edifício.
