Normas e especificações técnicas para a cartografia topográfica - Versão 1.0

Dicionário de objetos

Nó de transporte ferroviário

Report
TEMA CARACTERÍSTICA GEOGRÁFICA OBJETO OBJETO INSPIRE DIMENSÃO
TRANSPORTES (Transporte ferroviário) Nó de transporte ferroviário NoTransFerrov RailwayNode 3D
DEFINIÇÃO

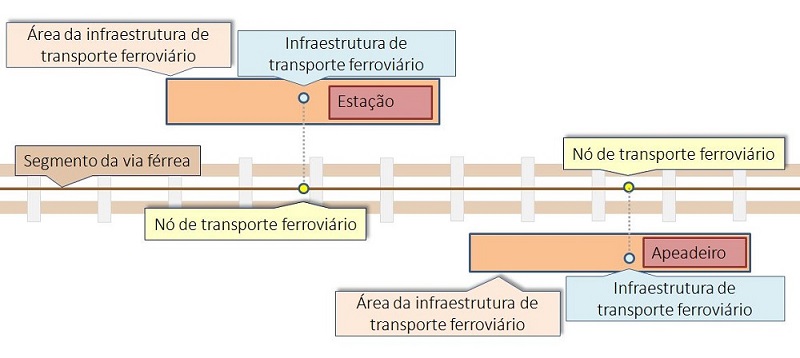

Ponto utilizado para representar a conectividade entre segmentos da via-férrea, estabelecer a relação com outras vias de comunicação e com as infraestruturas associadas à ferrovia.
OBSERVAÇÕES
Report
FOTOS ESQUEMAS
Report
ATRIBUTO MULTIPLICIDADE DEFINIÇÃO TIPO NdD1 NdD2
identificador 1 Identificador único do objeto UUID x x
inicioObjeto 1 Data do início do objeto Data x x
fimObjeto [0..1] Data do fim do objeto Data x x
geometria 1 Geometria (ponto) x x
valorTipoNoTransFerrov 1 Tipo de nó ferroviário. Lista de códigos x x
Report

valorTipoNoTransFerrov

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS

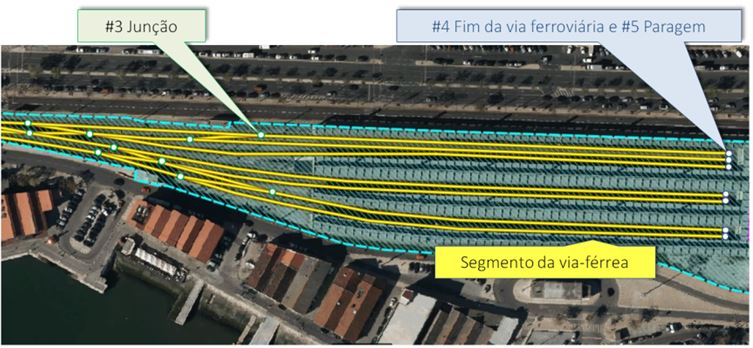

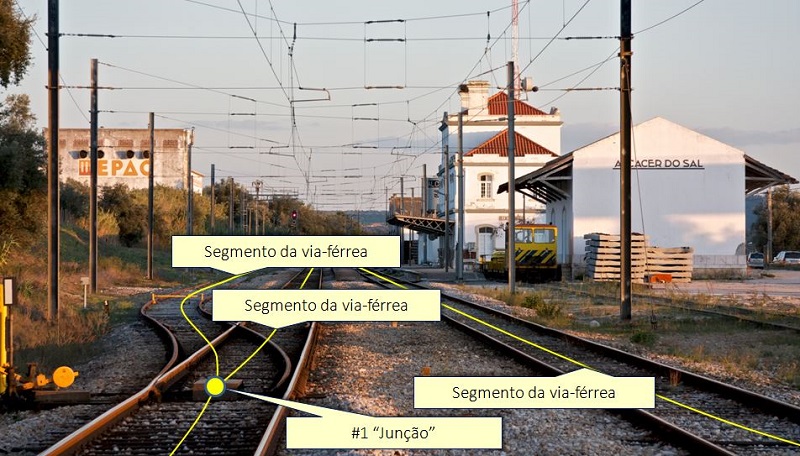

1 Junção junction x x Nó que identifica a interseção ao mesmo nível de 3 ou mais segmentos da via ferroviária. ,

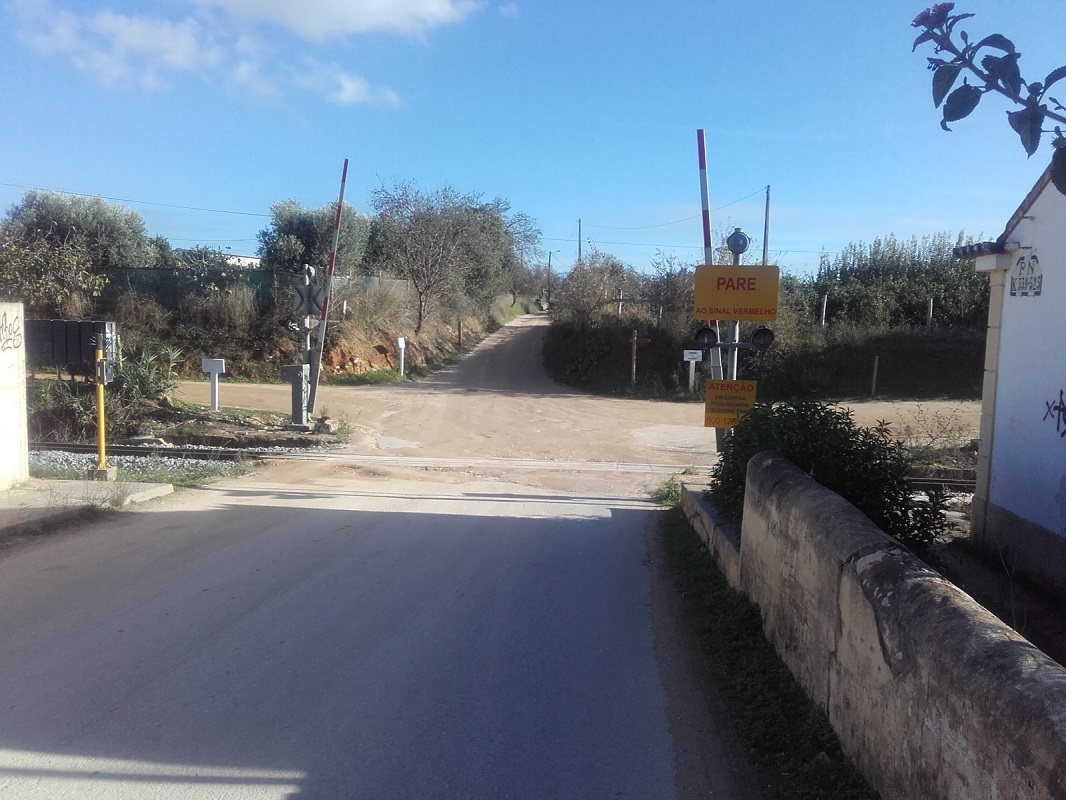

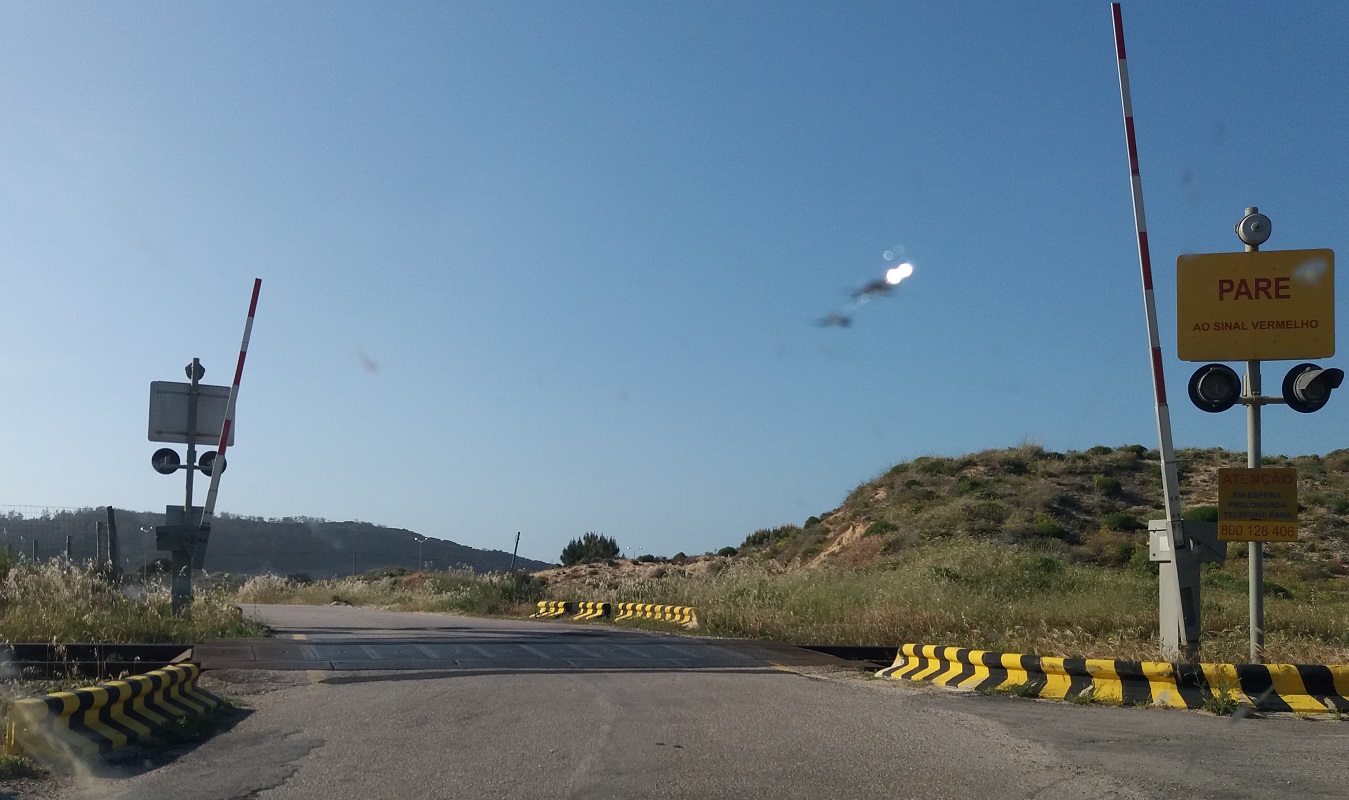

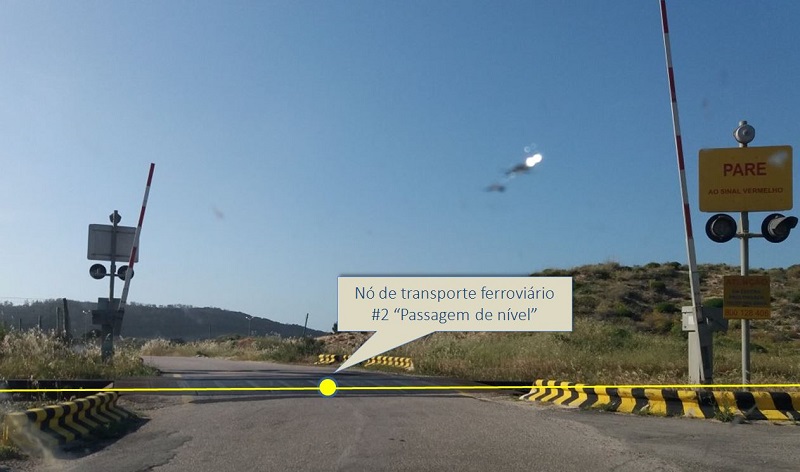

2 Passagem de nível levelCrossing x x Nó que identifica a interseção ao mesmo nível do segmento da via ferroviária com o segmento da via rodoviária. ,

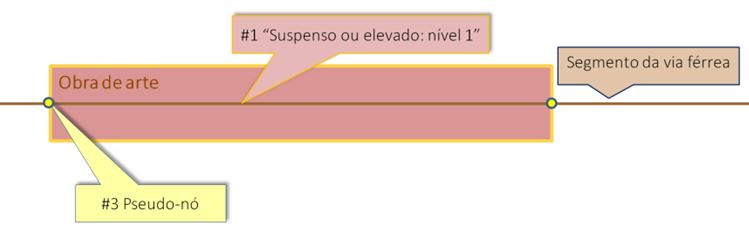

3 Pseudo-nó pseudoNode x x Nó que representa um ponto que une dois segmentos da via ferroviária com características distintas.
4 Fim da via ferroviária railwayEnd x x Nó que identifica o fim do segmento da via ferroviária (não existe conetividade com outro segmento). ,

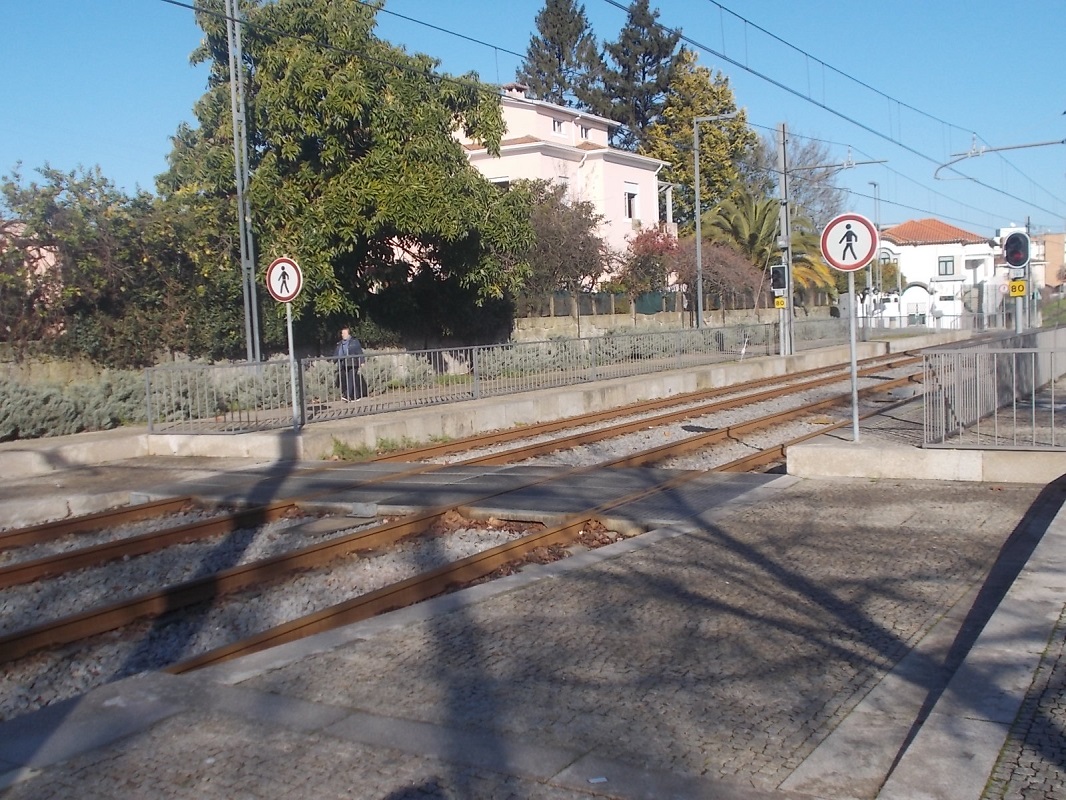

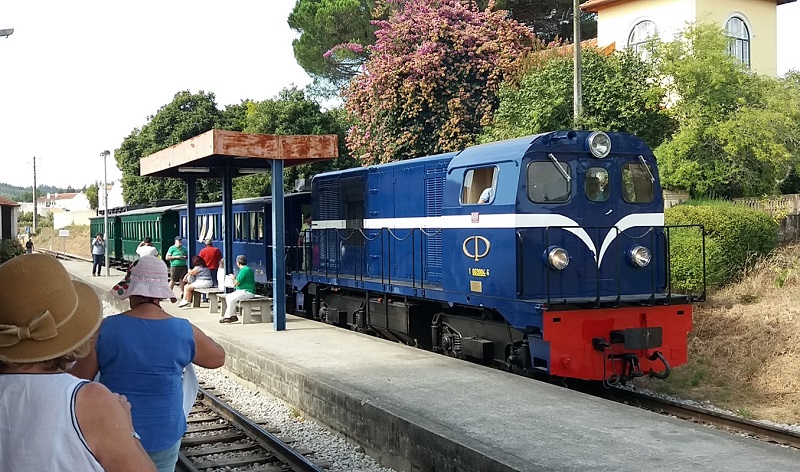

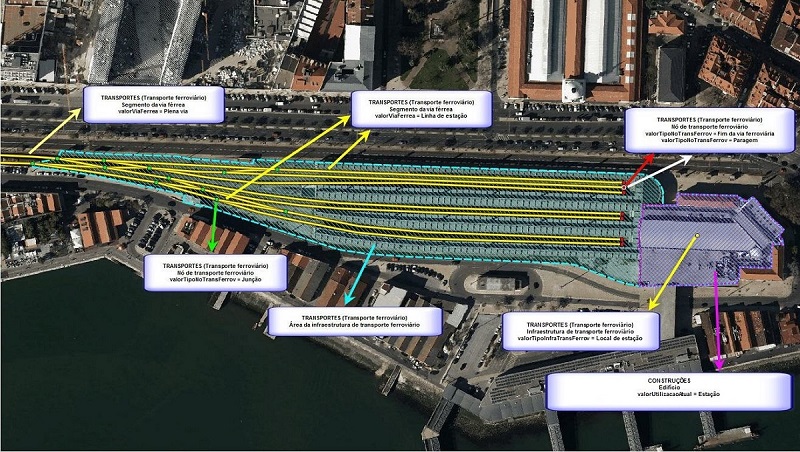

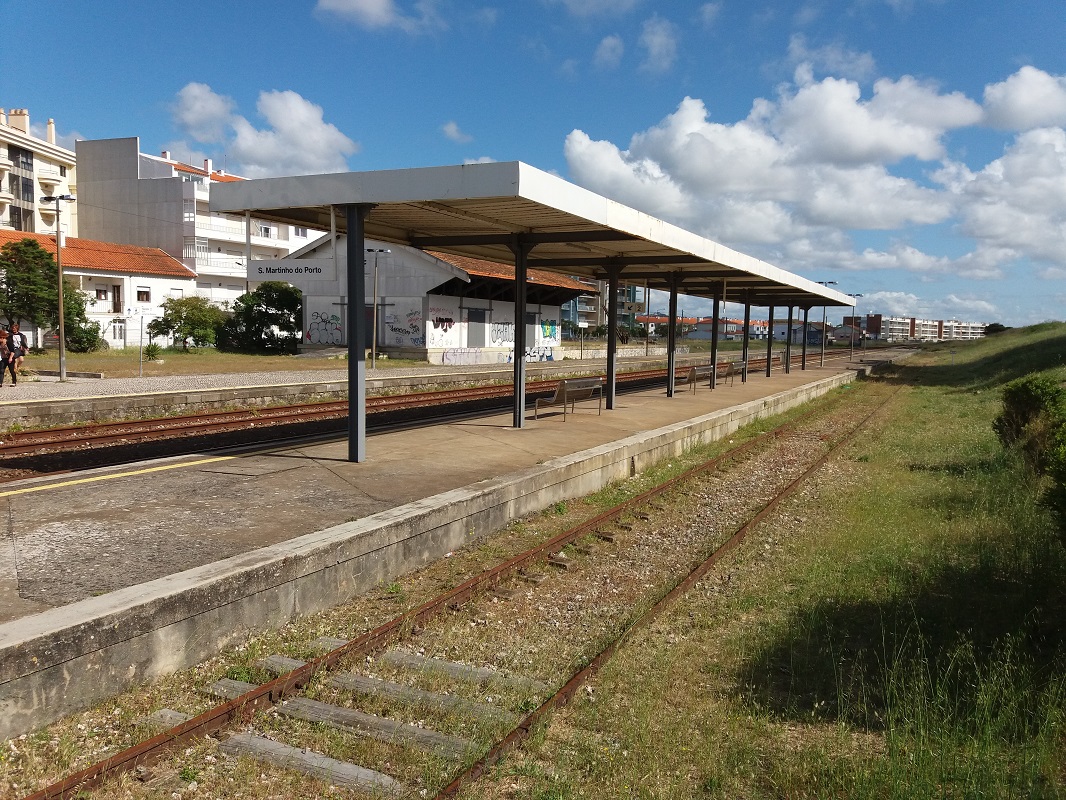

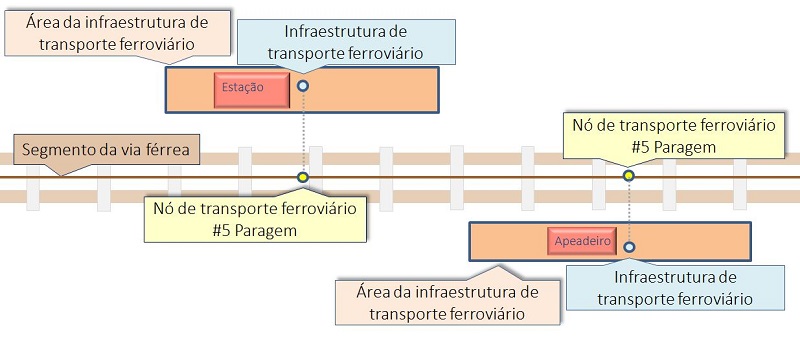

5 Paragem railwayStop x x Nó que identifica a presença de uma infraestrutura de transporte ferroviário. ,, ,,
