Normas e especificações técnicas para a cartografia topográfica - Versão 1.0

Dicionário de objetos

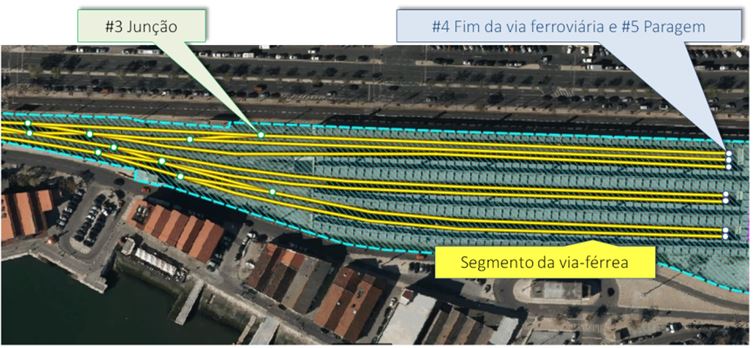

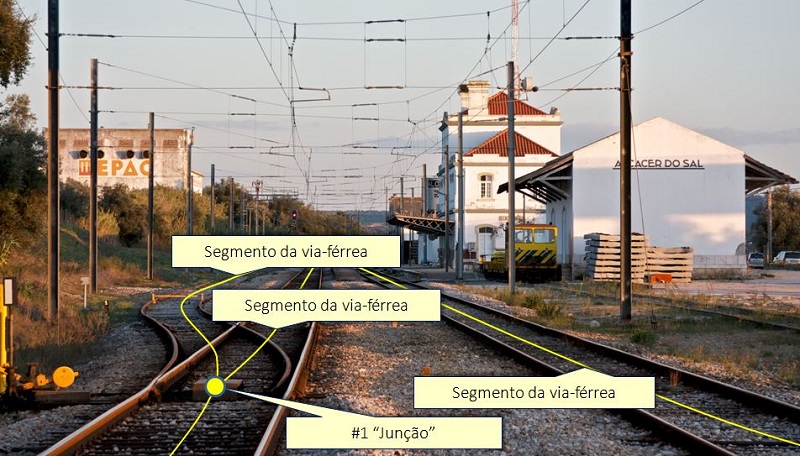

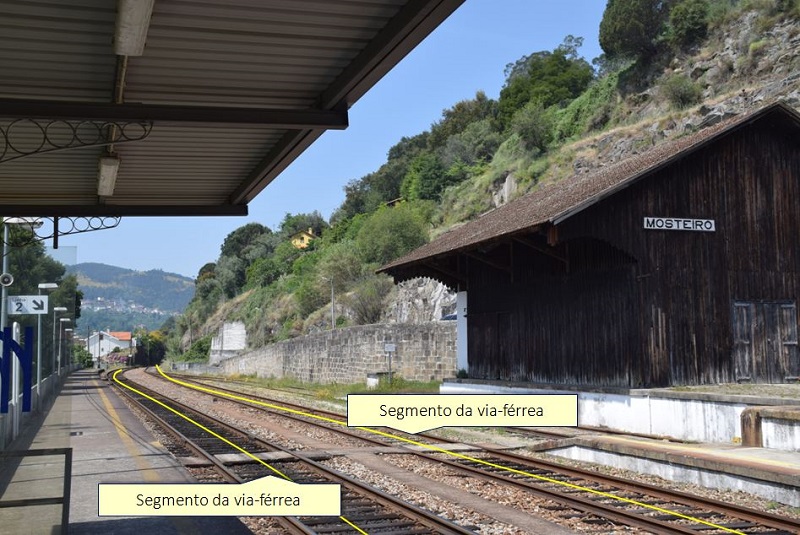

Segmento da via-férrea

FOTOS	ESQUEMAS
	,,

---

valorPosicaoVerticalTransportes

VALOR	DESCRIÇÃO	VALOR INSPIRE	NdD1	NdD2	DEFINIÇÃO	OBSERVAÇÕES	FOTOS	ESQUEMAS

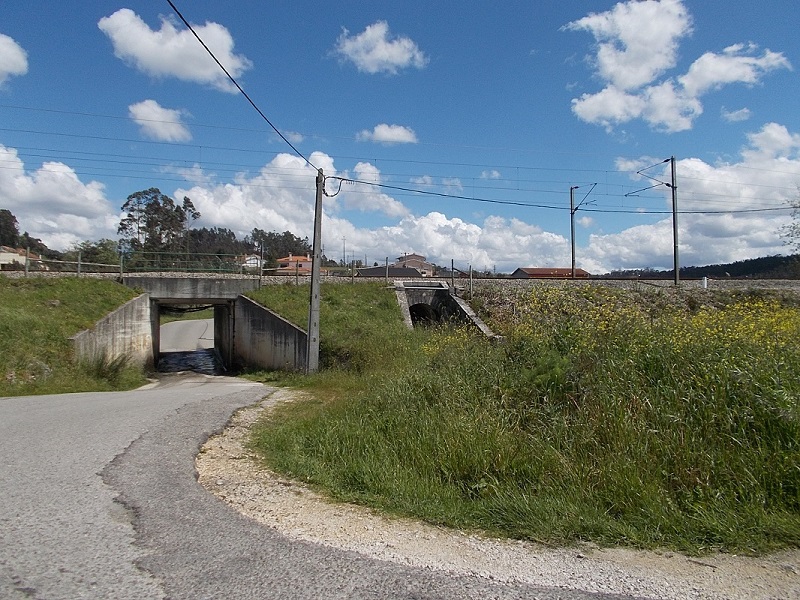

3	Suspenso ou elevado: nível acima do nível 2	suspendedOrElevated	x	x	A entidade geográfica está assente no segundo nível acima do solo.
2	Suspenso ou elevado: nível 2, acima de nível 1		x	x	A entidade geográfica está assente no segundo nível acima do solo.

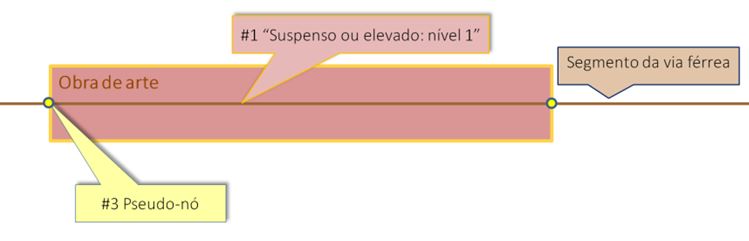

1	Suspenso ou elevado: nível 1		x	x	A entidade geográfica está assente no primeiro nível acima do solo.
0	Ao nível do solo	onGroundSurface	x	x	A entidade geográfica está assente diretamente no solo.
-1	No subsolo: nível -1	underground	x	x	A entidade geográfica está assente no primeiro nível abaixo do solo.
-2	No subsolo: nível mais profundo que nível -1				A entidade geográfica está assente no segundo nível abaixo do solo.
-3	No subsolo: nível mais profundo que nível -2				A entidade geográfica está assente no terceiro ou inferior nível abaixo do solo.

valorTipoLinhaFerrea

VALOR	DESCRIÇÃO	VALOR INSPIRE	NdD1	NdD2	DEFINIÇÃO	OBSERVAÇÕES	FOTOS	ESQUEMAS
1	Ferrovia de cremalheira	cogRailway	x	x	Transporte ferroviário que permite a circulação dos veículos a grandes desníveis, composto por uma via-férrea com ferrovia de cremalheira (situada geralmente entre os carris de rolamento) e veículos equipados com uma ou várias rodas dentadas ou pinhões que engrenam nessa cremalheira.

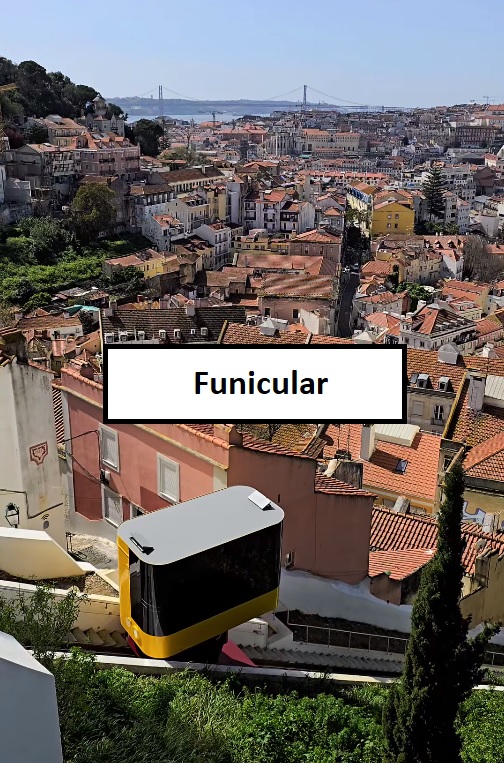

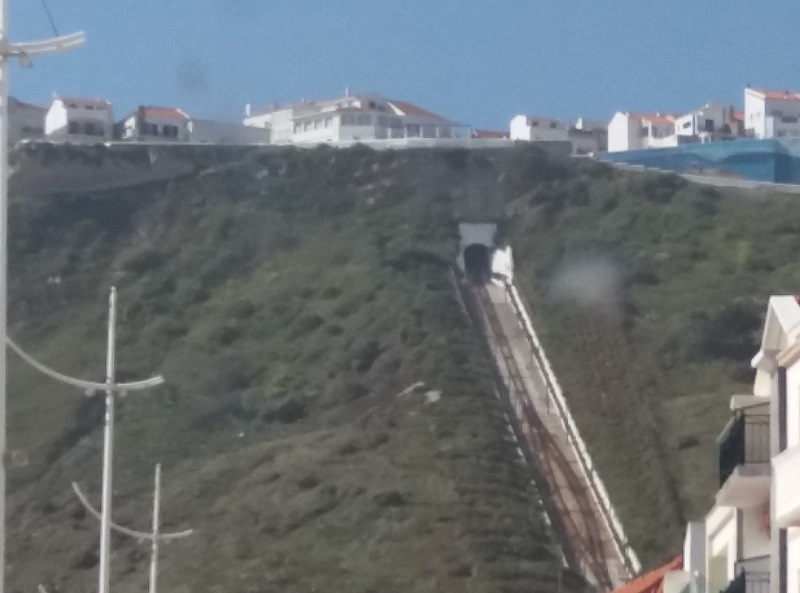

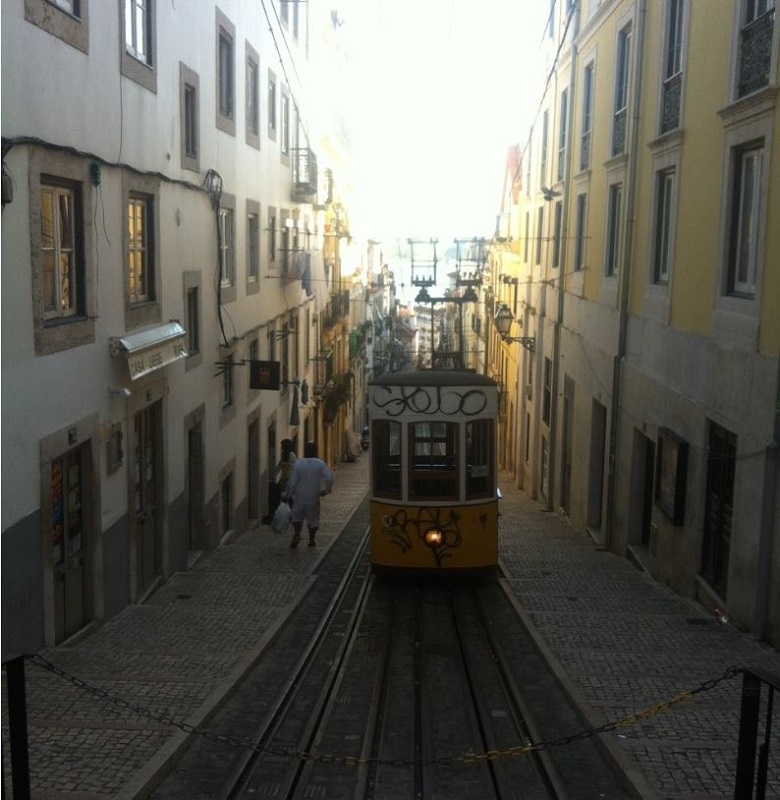

2	Funicular	funicular	x	x	Transporte ferroviário que compreende um cabo ligado a um veículo que circula em carris permitindo a subida e a descida de um declive muito íngreme. Se possível, os veículos que fazem os percursos ascendentes e descendente contrabalançam-se.		,
3	Levitação magnética	magneticLevitation	x	x	Transporte ferroviário assente num único carril, com a função de guiamento, que o suporta por meio de um mecanismo de levitação magnética.

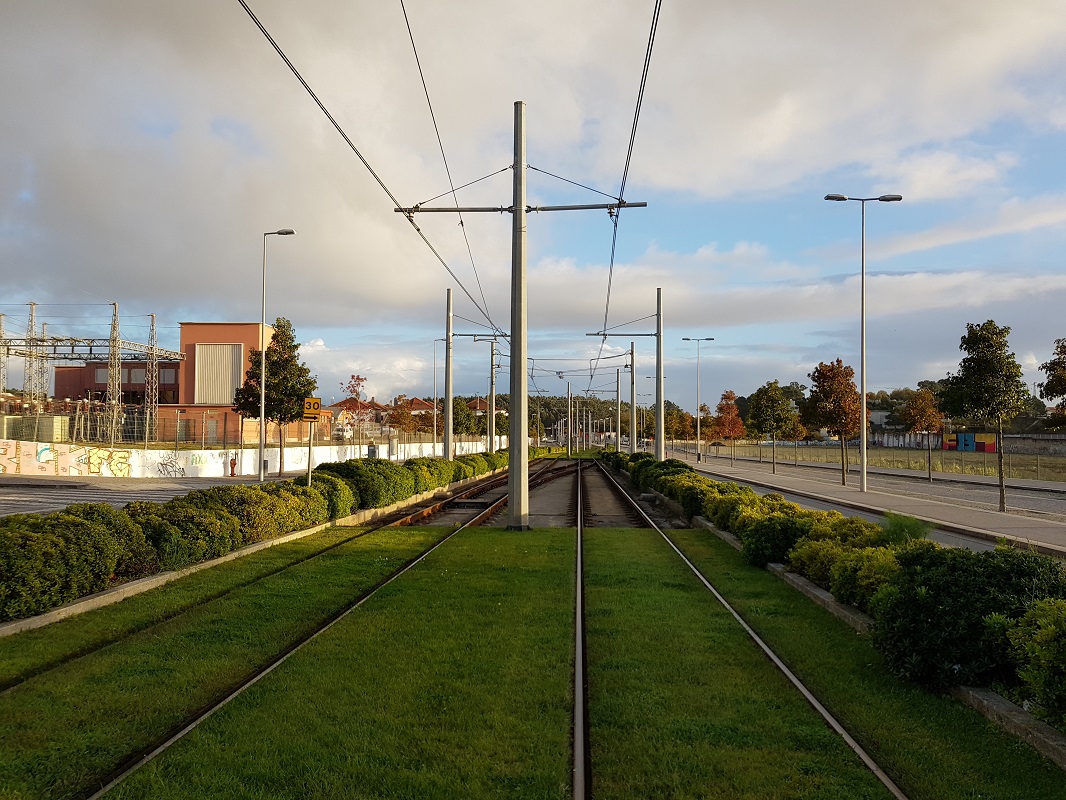

4	Metro	metro	x	x	Sistema de transporte ferroviário urbano utilizado em zonas urbanas e suburbanas, que circula numa via independente dos outros sistemas de transporte acionado eletricamente e cujo percurso é subterrâneo e à superfície.
5	Carril único	monorail	x	x	Transporte ferroviário assente num único carril, com função simultânea de apoio e guiamento.
6	Carril único (suspenso)	suspendedRail	x	x	Transporte ferroviário assente num único carril, com função de apoio e guiamento, no qual está suspenso um veículo que se desloca ao longo deste.

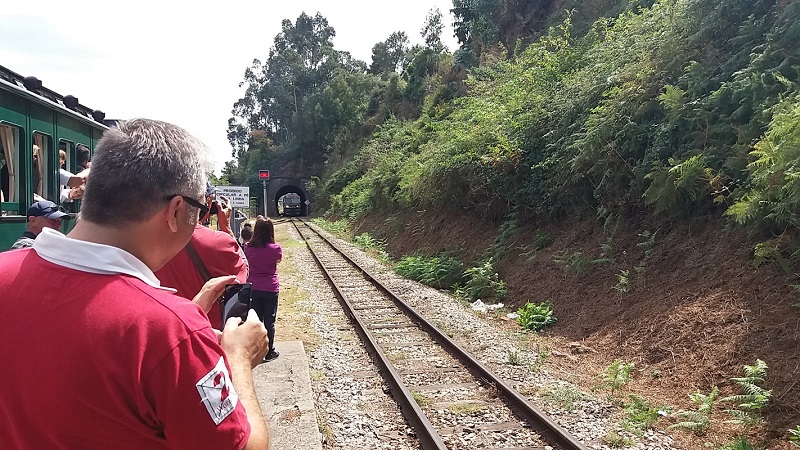

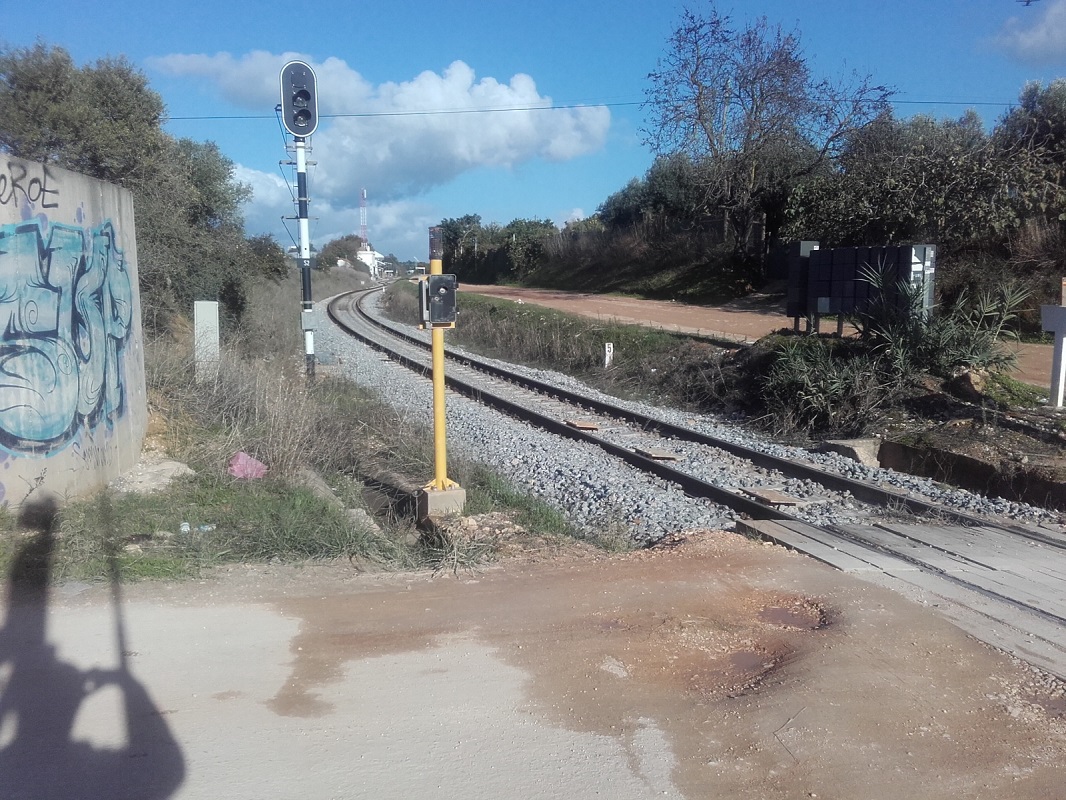

7	Comboio (dois carris paralelos)	train	x	x	Transporte ferroviário que geralmente consiste em dois carris paralelos sobre os quais um veículo ou uma máquina movidos a energia aciona uma série de veículos atrelados permitindo a sua circulação ao longo da via-férrea a fim de transportar pessoas ou mercadorias de um destino para outro.		,

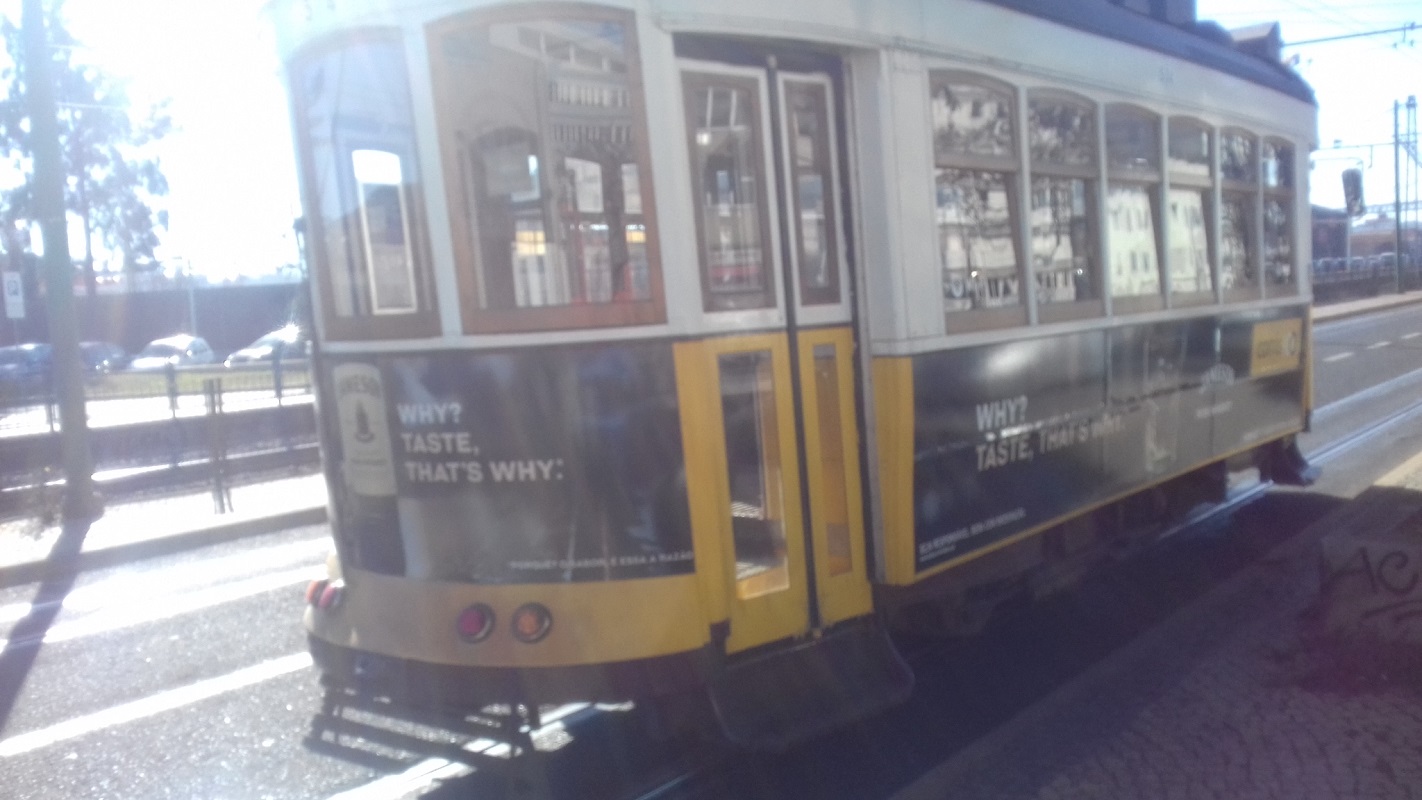

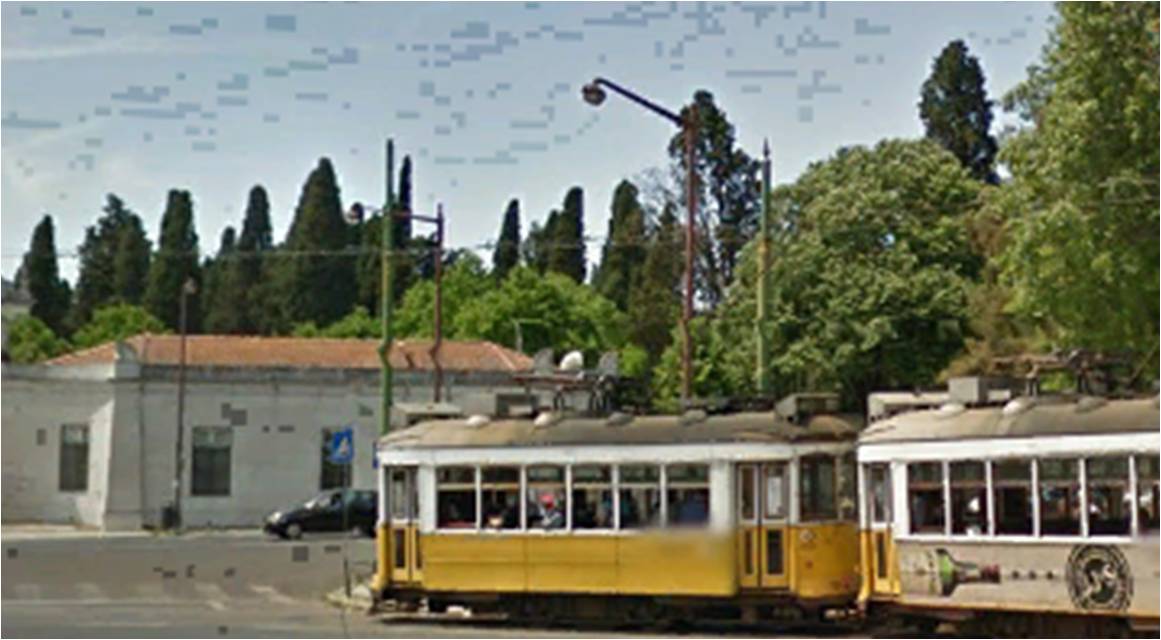

8	Elétrico	tramway	x	x	Sistema de transporte ferroviário, utilizado em zonas urbanas, que partilha o espaço rodoviário com veículo e peões.		,

valorTipoTrocoViaFerrea

VALOR	DESCRIÇÃO	VALOR INSPIRE	NdD1	NdD2	DEFINIÇÃO	OBSERVAÇÕES	FOTOS	ESQUEMAS

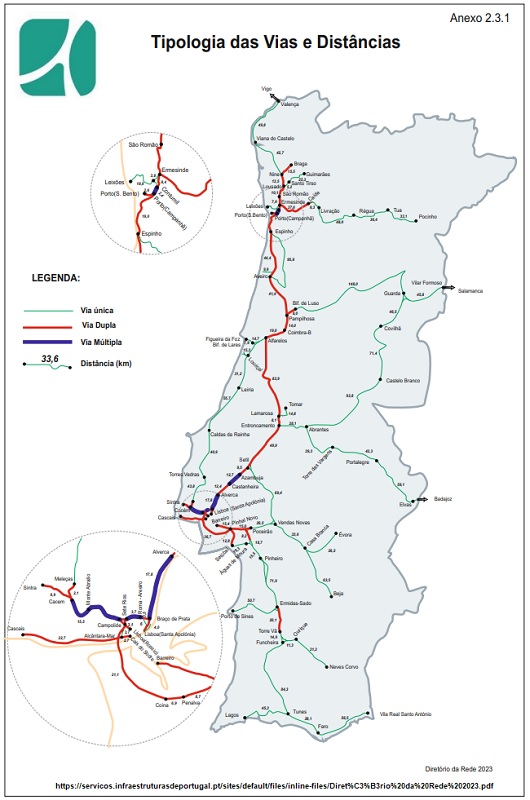

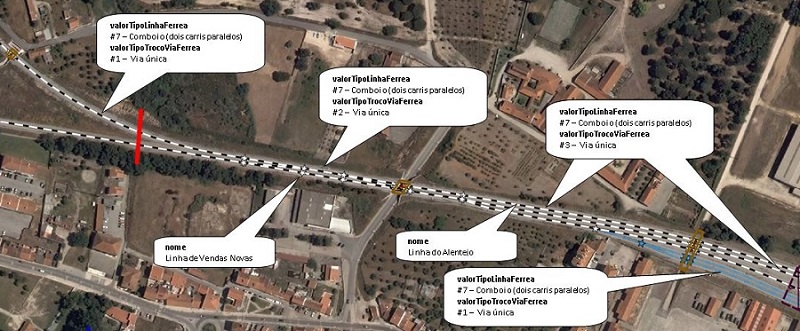

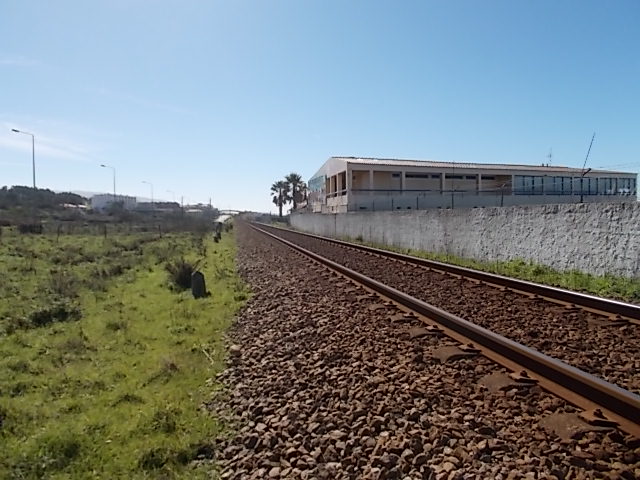

1	Via única		x	x	Via ferroviária cujo perfil transversal apresenta uma só via que pode ser percorrida nos dois sentidos.

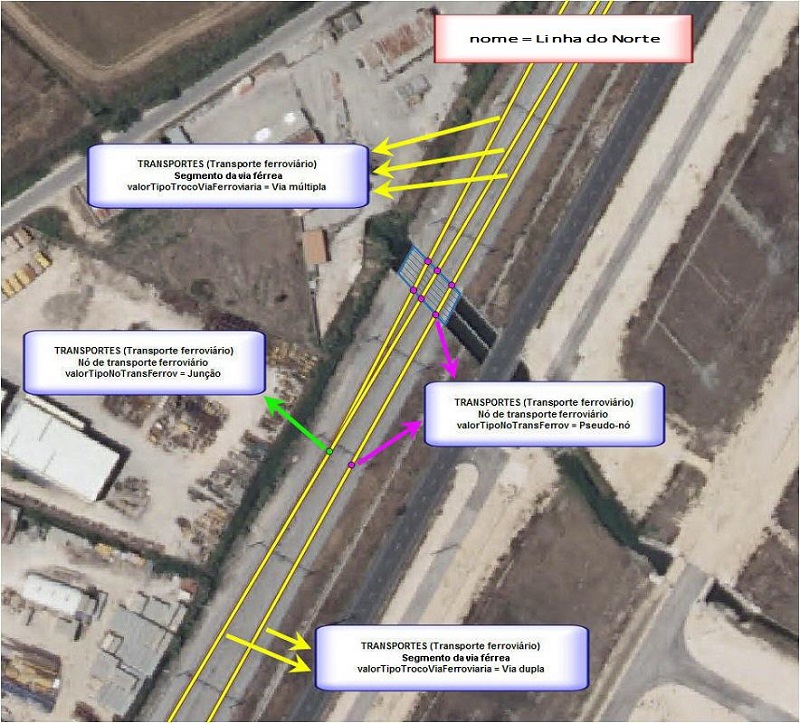

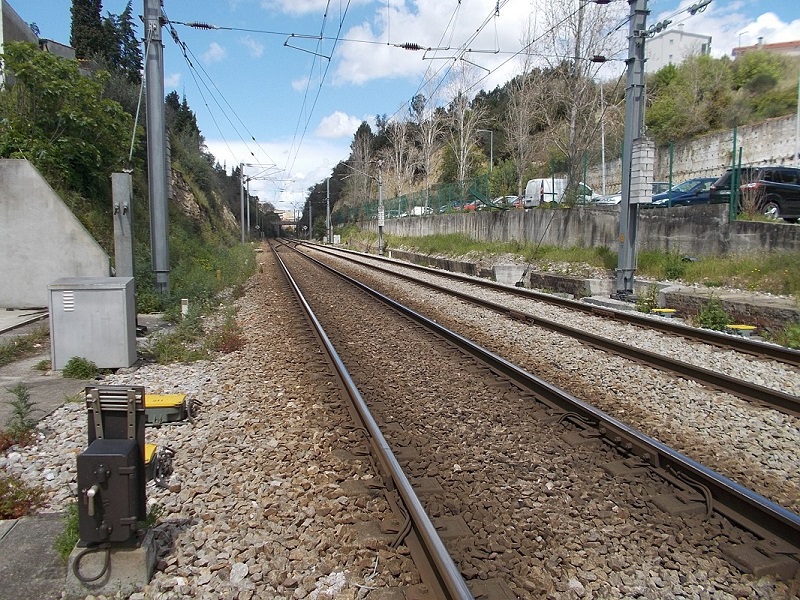

2	Via dupla		x	x	Via ferroviária cujo perfil transversal apresenta duas vias em que, normalmente, há um só sentido de circulação para cada via.
3	Via múltipla		x	x	Via ferroviária cujo perfil transversal apresenta mais do que duas vias em que, normalmente, há um só sentido de circulação para cada via.
