Normas e especificações técnicas para a cartografia topográfica - Versão 1.0

Dicionário de objetos

Nó de transporte rodoviário

Report
TEMA CARACTERÍSTICA GEOGRÁFICA OBJETO OBJETO INSPIRE DIMENSÃO
TRANSPORTES (Transporte rodoviário) Nó de transporte rodoviário NoTransRodov RoadNode 3D
DEFINIÇÃO

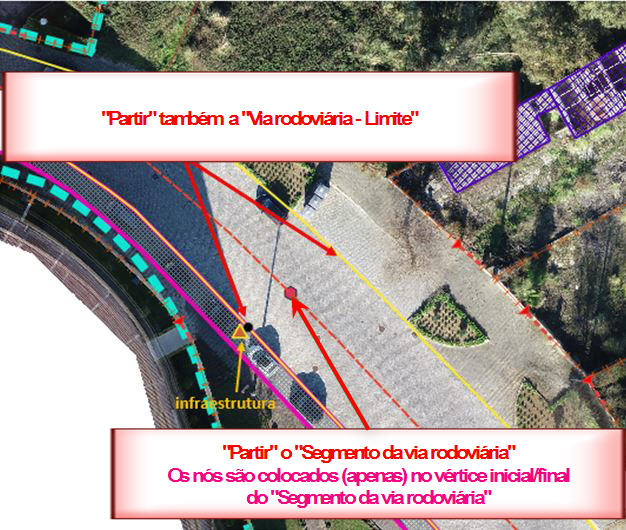

Ponto utilizado para representar a conectividade entre segmentos da via rodoviária, estabelecer a relação com outras vias de comunicação e com as infraestruturas associadas à via rodoviária.
OBSERVAÇÕES
Report
FOTOS ESQUEMAS
Report
ATRIBUTO MULTIPLICIDADE DEFINIÇÃO TIPO NdD1 NdD2
identificador 1 Identificador único do objeto UUID x x
inicioObjeto 1 Data do início do objeto Data x x
fimObjeto [0..1] Data do fim do objeto Data x x
geometria 1 Geometria (ponto) x x
valorTipoNoTransRodov 1 Tipo de nó rodoviário. Lista de códigos x x
Report

valorTipoNoTransRodov

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS

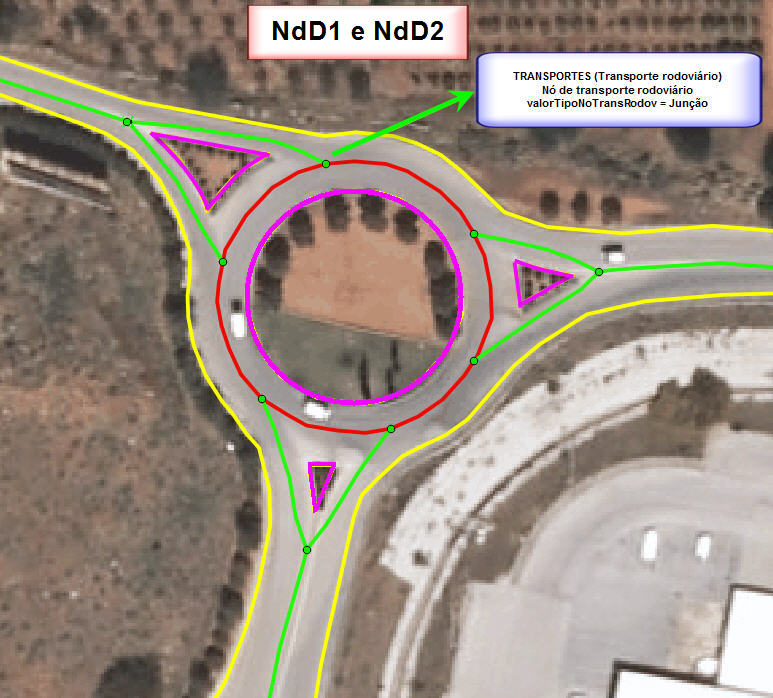

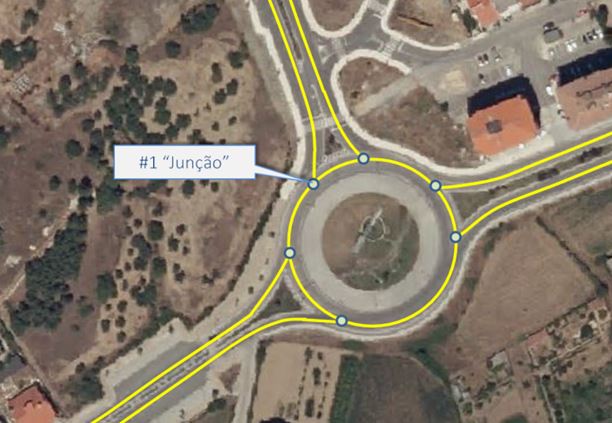

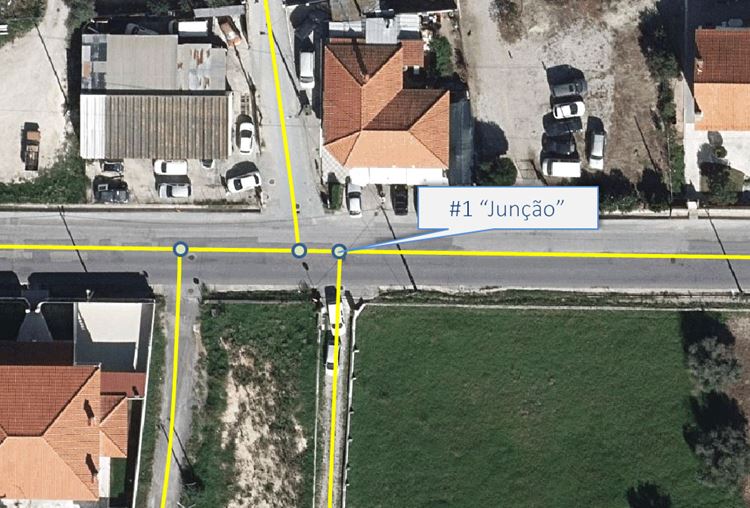

1 Junção junction x x Nó que identifica a interseção ao mesmo nível de 3 ou mais segmentos da via rodoviária (incluindo cruzamentos, entroncamentos e rotundas). ,,,

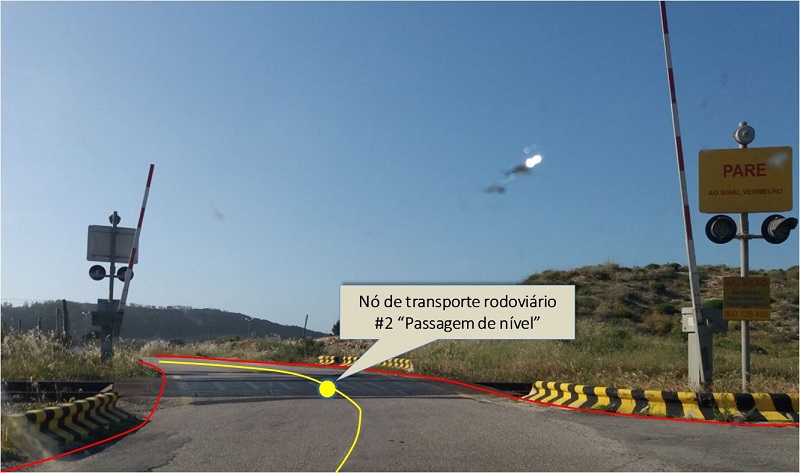

2 Passagem de nível levelCrossing x x Nó que identifica a interseção ao mesmo nível do segmento da via rodoviária com o segmento da via ferroviária.

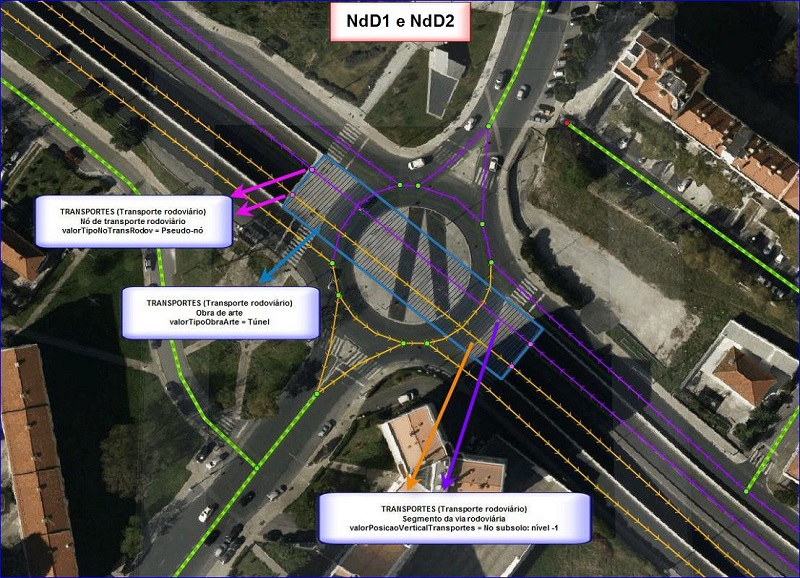

3 Pseudo-nó pseudoNode x x Nó que representa um ponto que une dois segmentos da via rodoviária com características distintas.

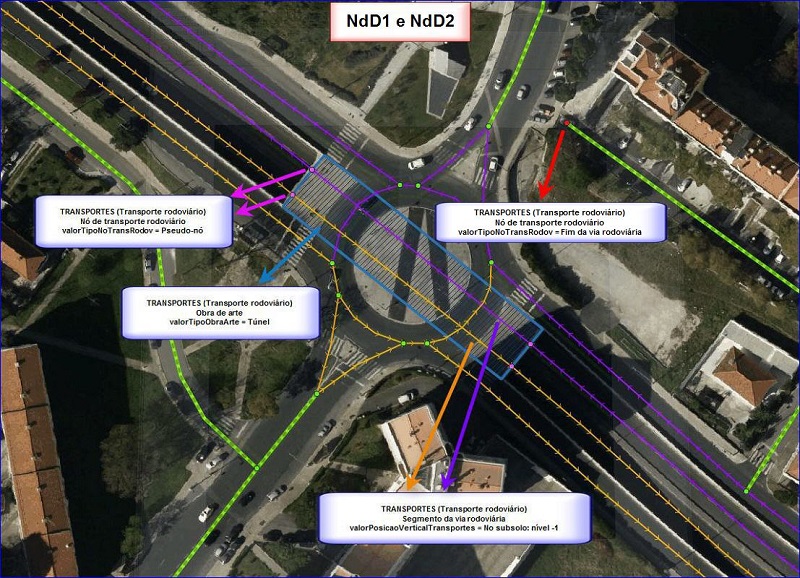

4 Fim da via rodoviária roadEnd x x Nó que identifica o fim do segmento da via rodoviária (não existe conetividade com outro segmento).

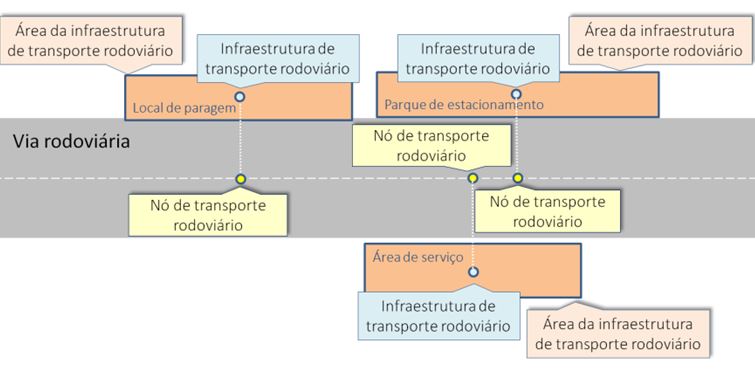

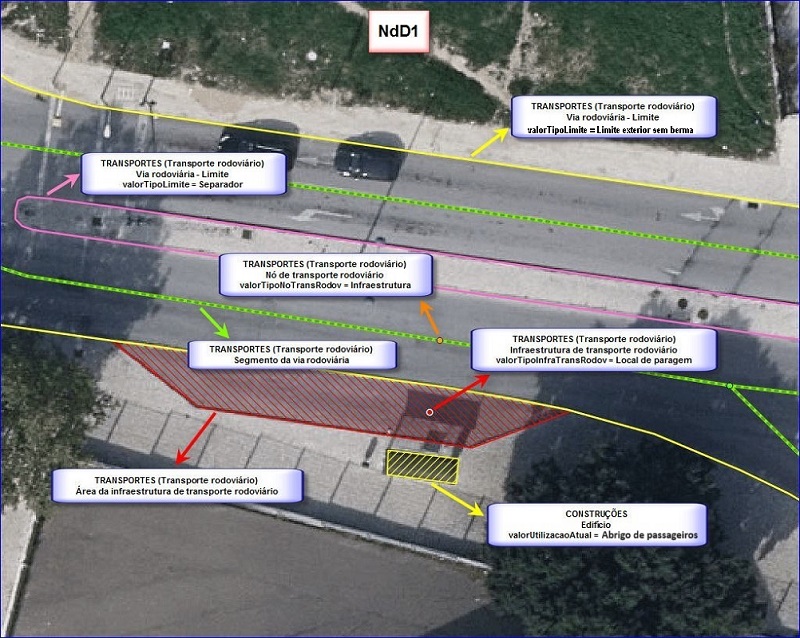

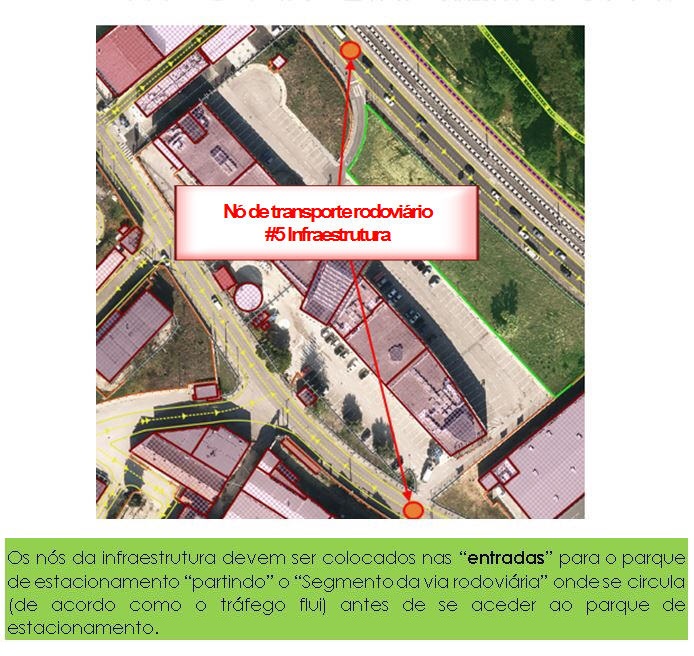

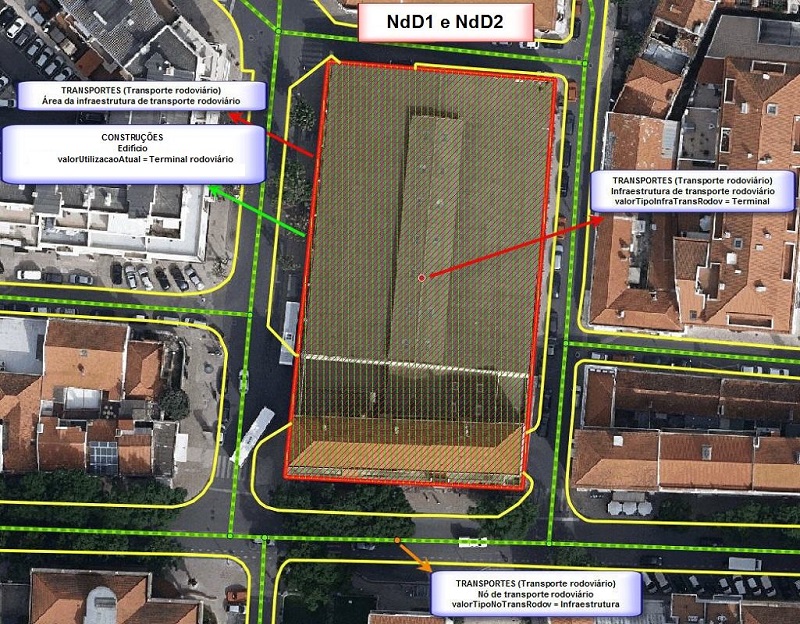

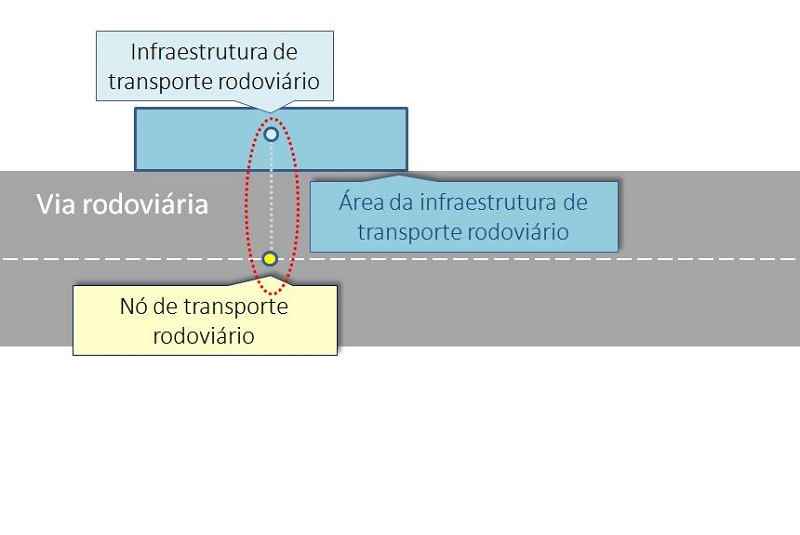

5 Infraestrutura roadServiceArea x x Nó que identifica a presença de uma infraestrutura de transporte rodoviário. ,,,,
