Normas e especificações técnicas para a cartografia topográfica - Versão 1.0

Dicionário de objetos

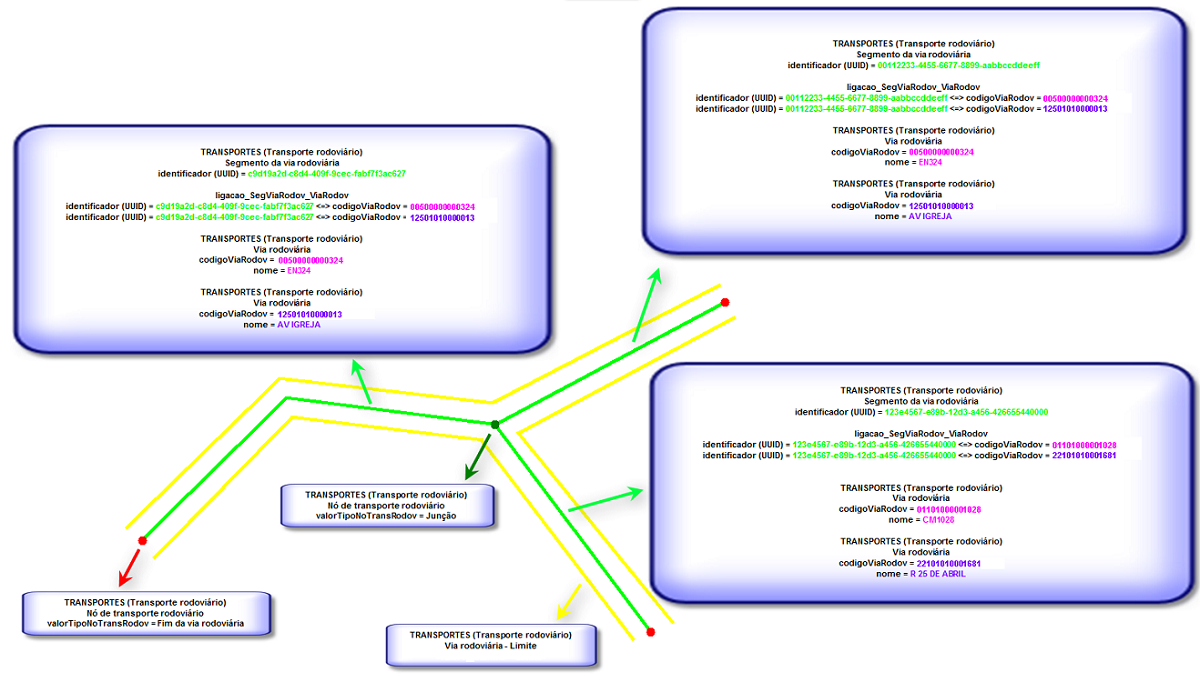

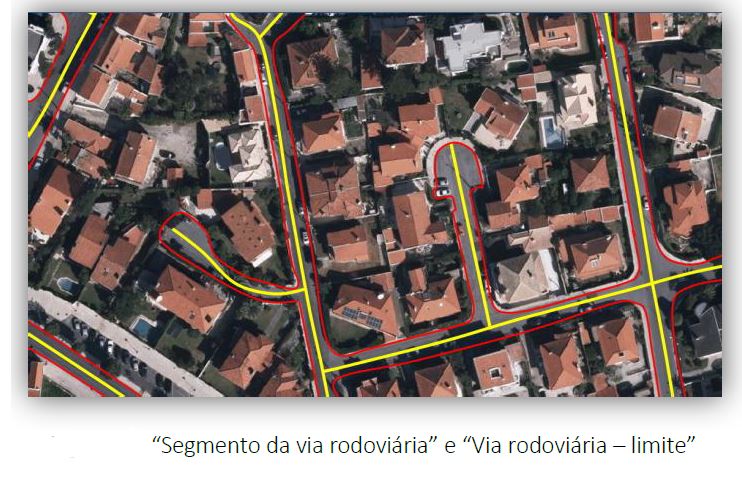

Segmento da via rodoviária

FOTOS	ESQUEMAS
	,,,,,,,,

---

valorCaractFisicaViaRodov

VALOR	DESCRIÇÃO	VALOR INSPIRE	NdD1	NdD2	DEFINIÇÃO	OBSERVAÇÕES	FOTOS	ESQUEMAS

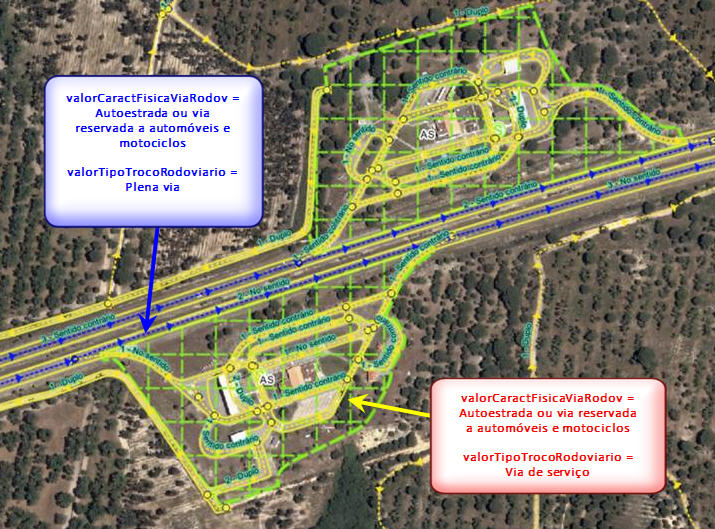

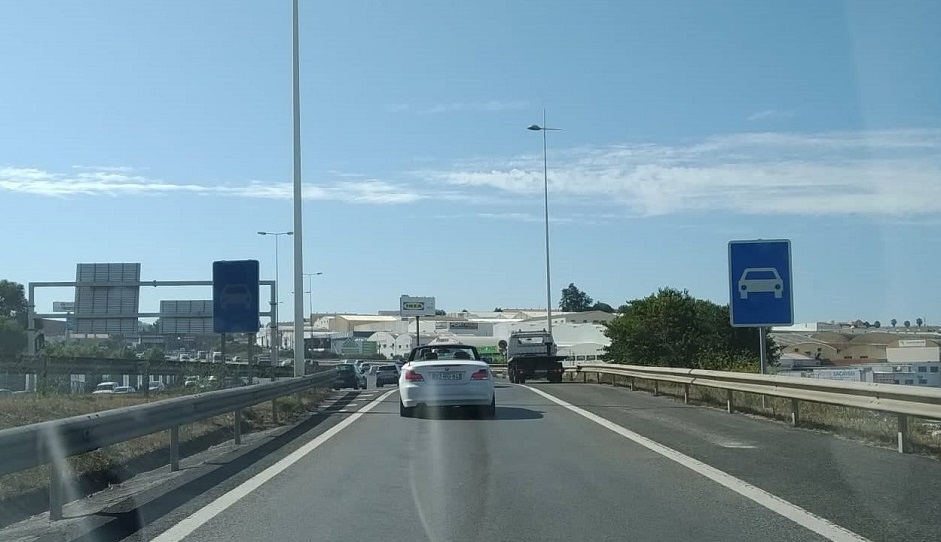

1	Autoestrada ou via reservada a automóveis e motociclos	motorway / freeway	x	x	Via destinada a trânsito rápido, com separação física de faixas de rodagem, sem cruzamentos de nível nem acesso a propriedades marginais, com acessos condicionados e sinalizadas como tal.	As características físicas da autoestrada ou via reservada a automóveis e motociclos são as mesmas. Estas vias têm as faixas de rodagem separadas, regra geral por rails de proteção ou barreiras de segurança (exemplo: barreira New Jersey de betão).	,

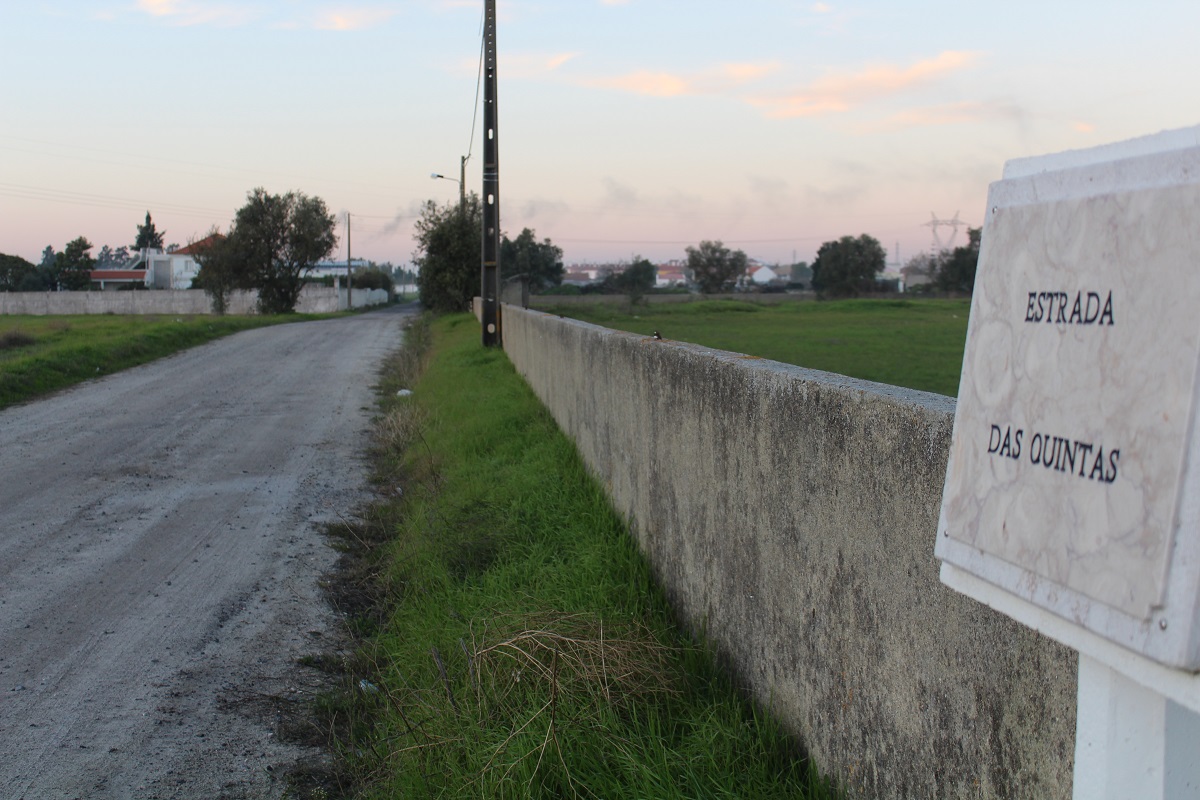

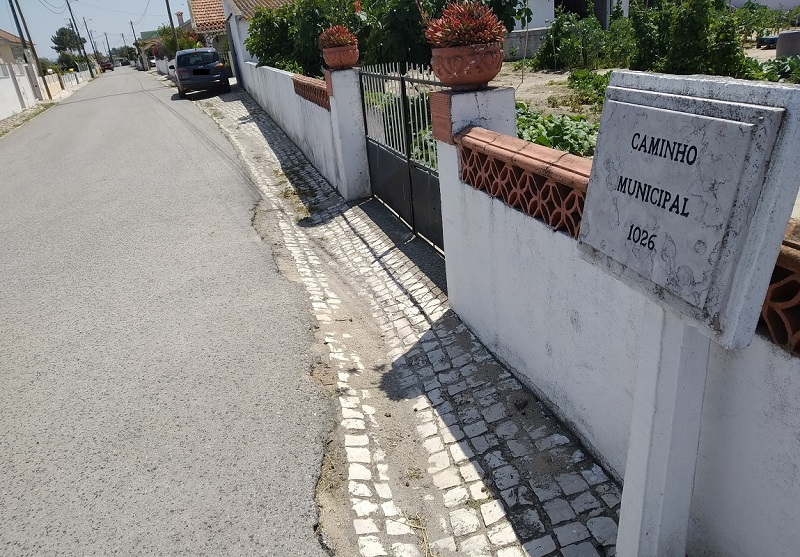

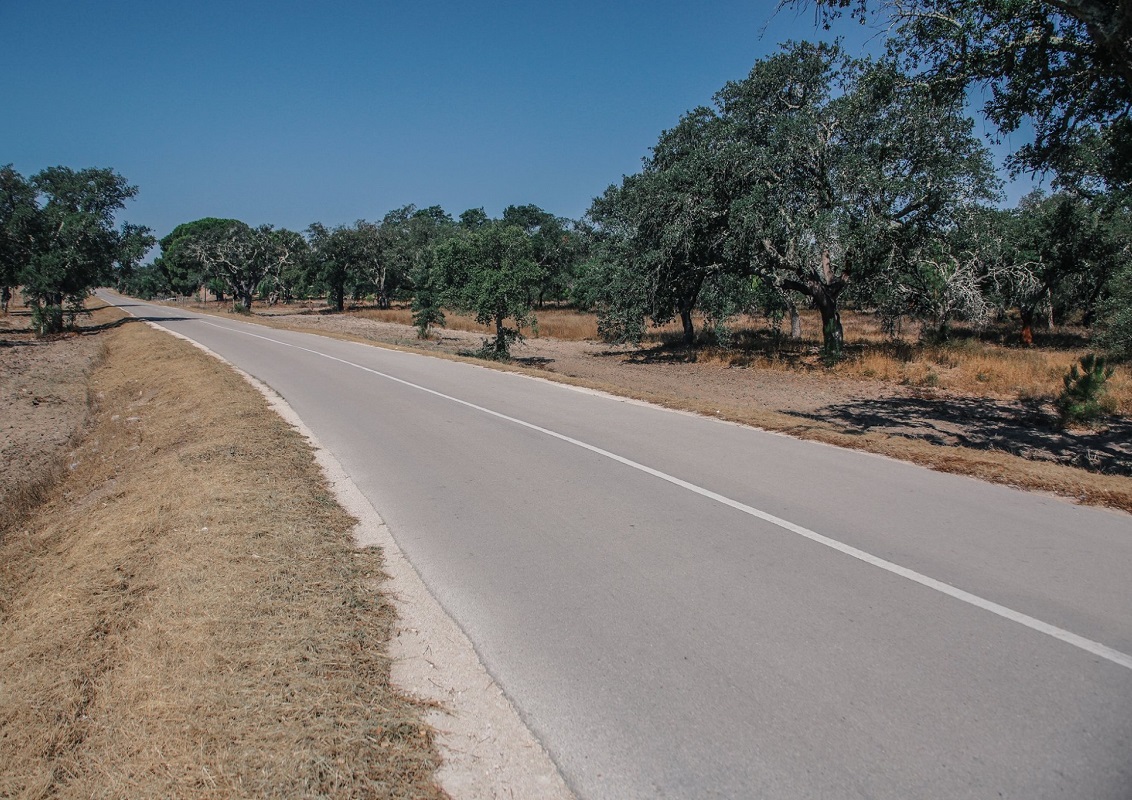

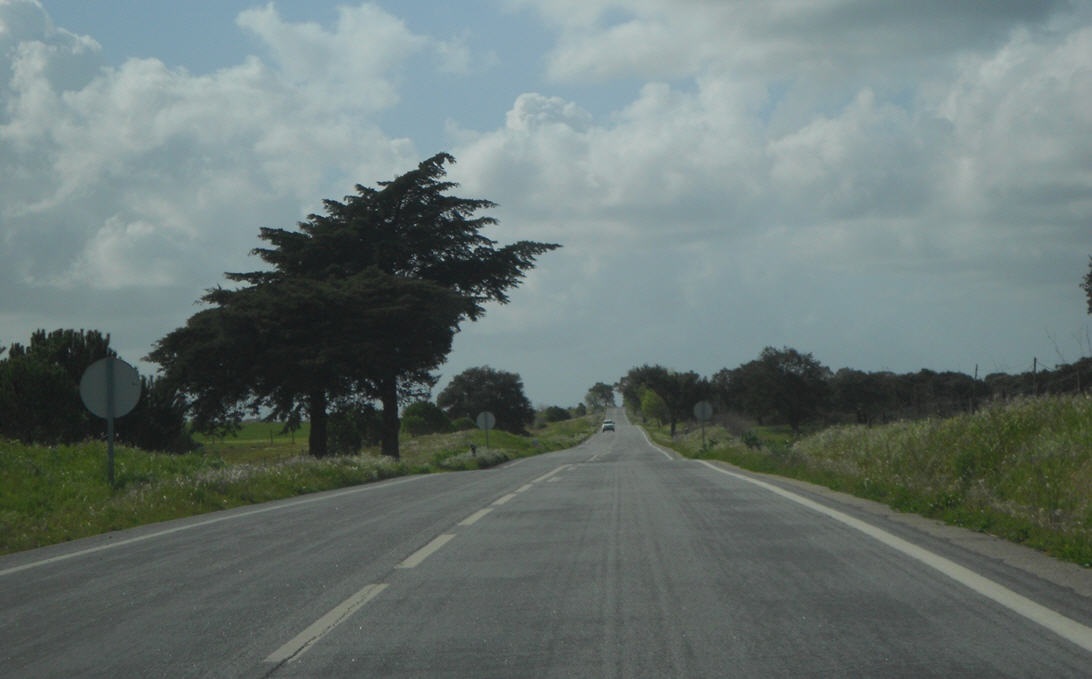

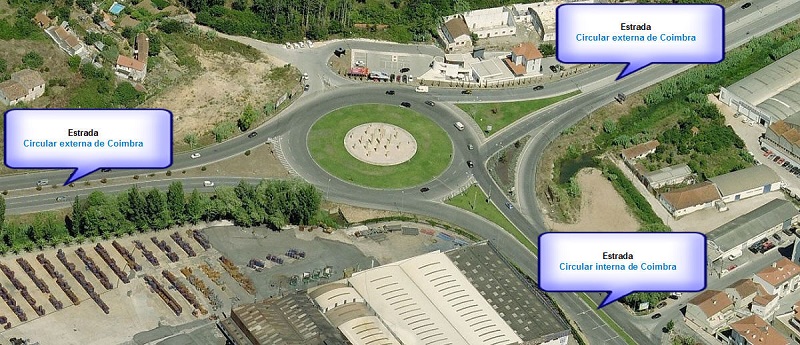

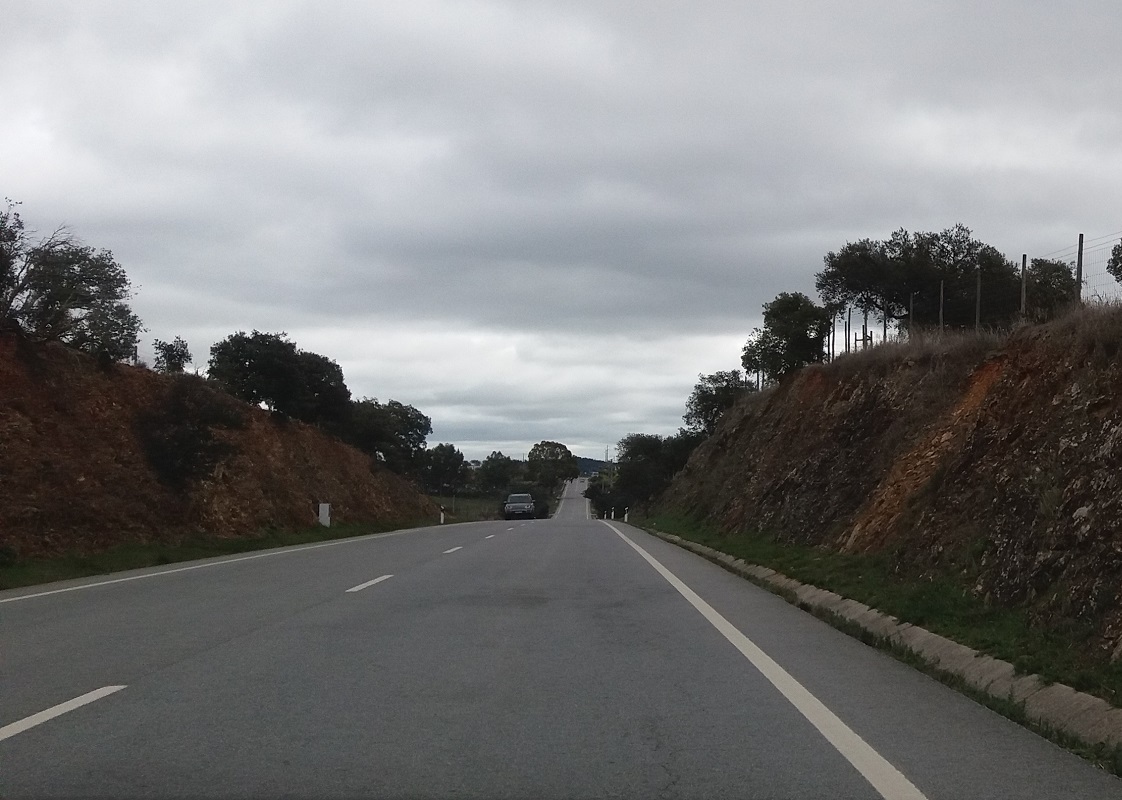

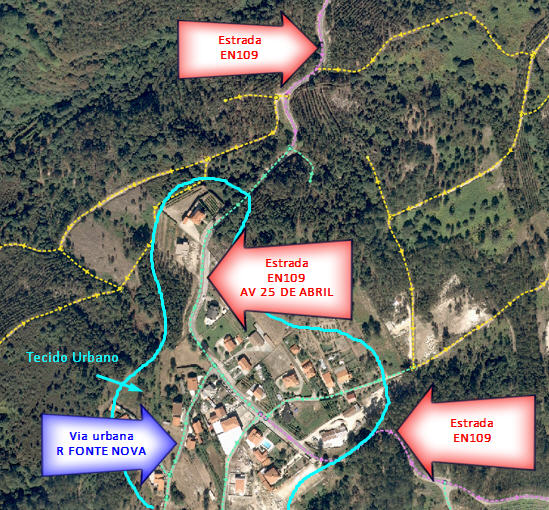

2	Estrada		x	x	Via para circulação automóvel com percurso predominantemente não urbano, constituído por faixa de rodagem e bermas e que estabelece ligação com vias urbanas e rurais.	Devemos considerar que estamos fora de localidade sempre que estivermos perante o sinal "Fim de localidade". Na falta deste sinal podemos tentar identificar o local como fora de localidade consoante algumas características das vias (vias onde é comum existirem bermas com muito poucos ou nenhuns: passeios, peões, edifícios marginais à via, locais de estacionamento e com frequência estão situadas em locais no meio da natureza com vegetação e árvores). Circulares e variantes enquadram-se nestas vias de penetração no tecido urbano.	,,

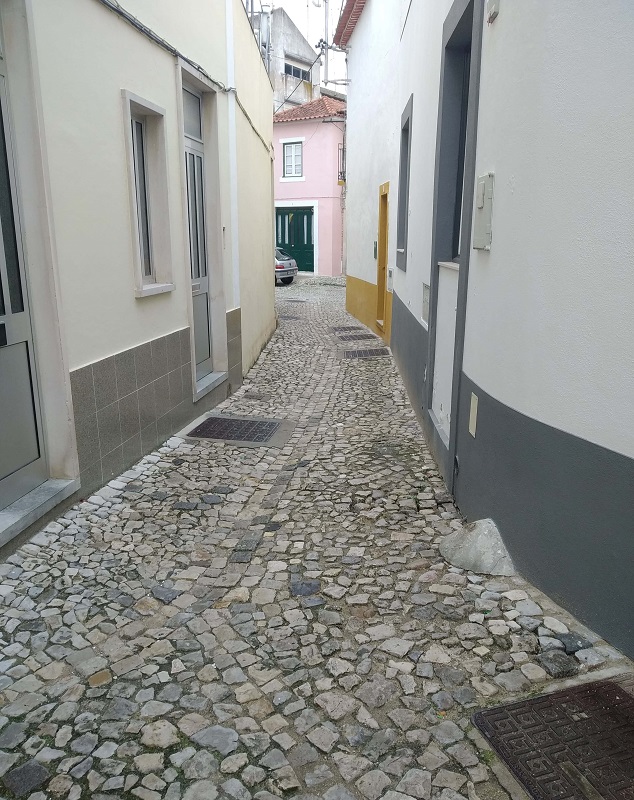

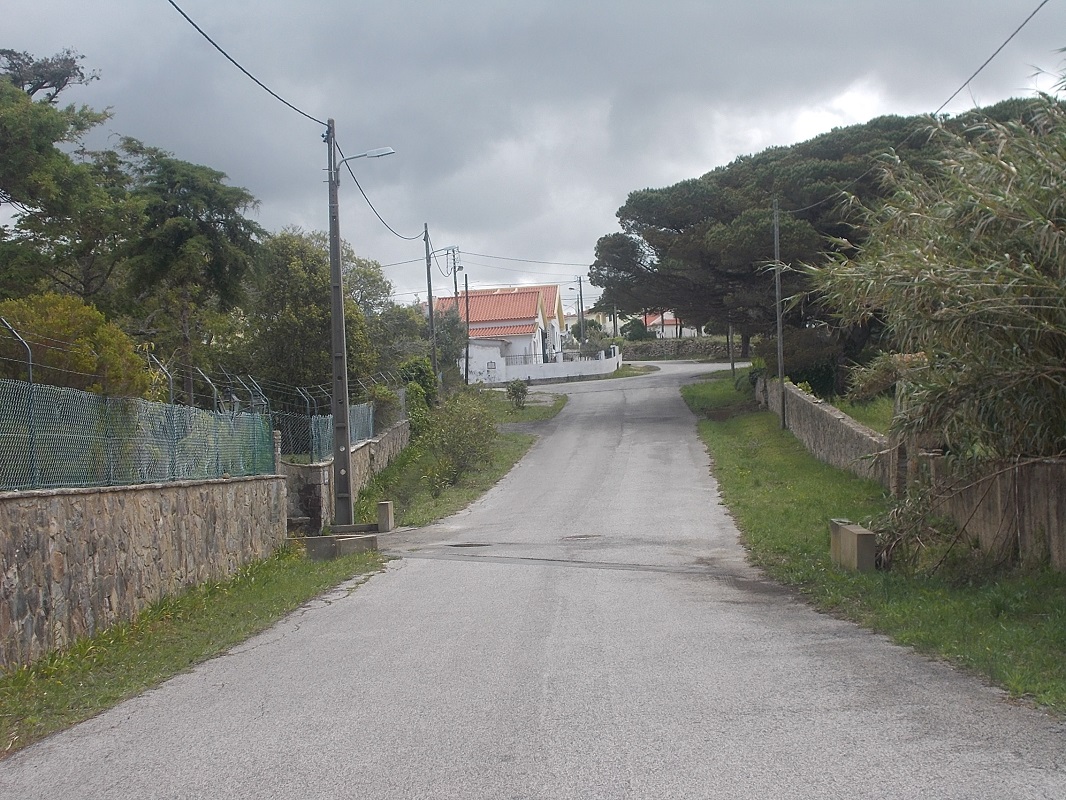

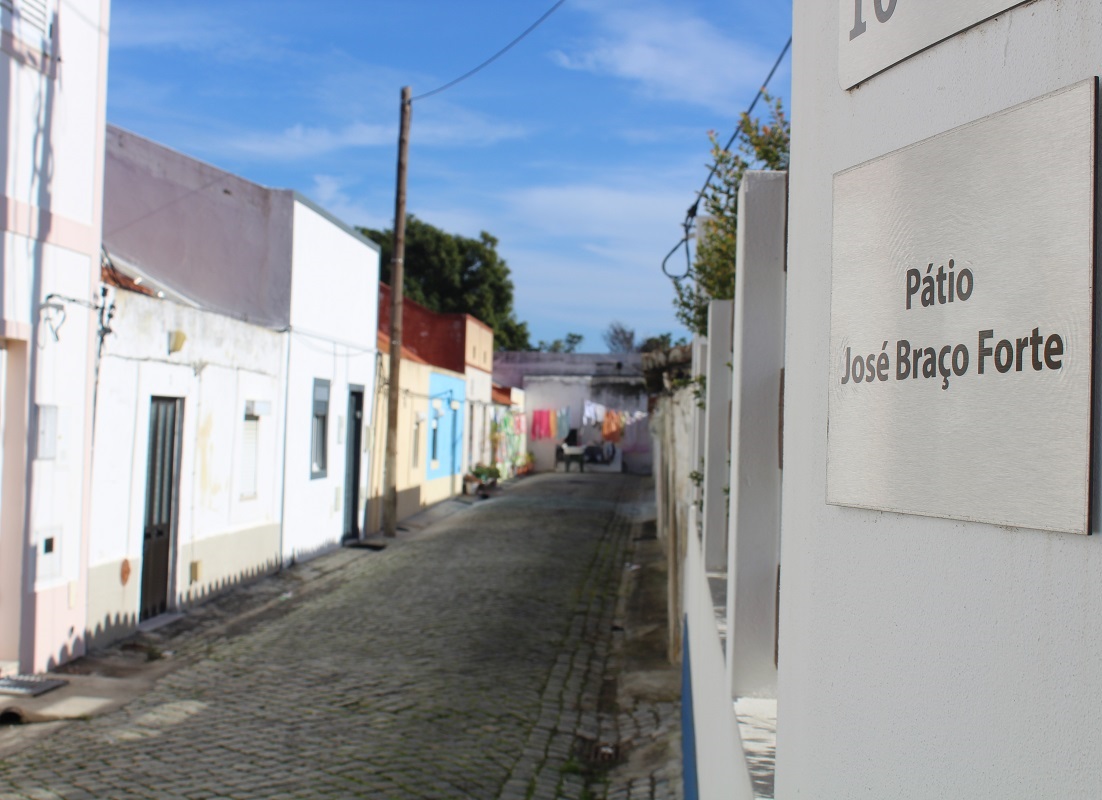

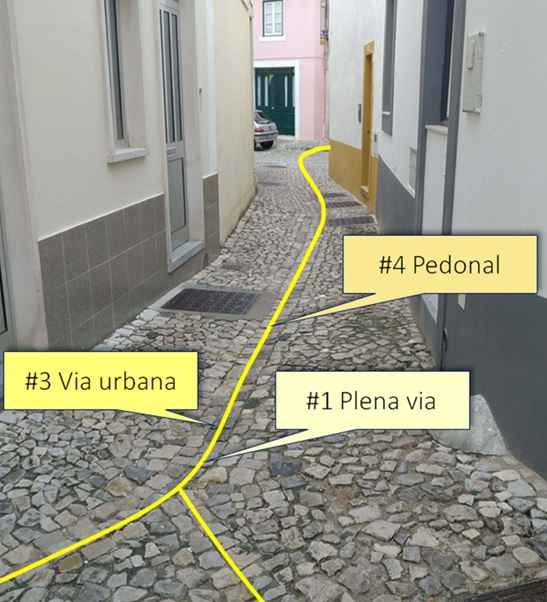

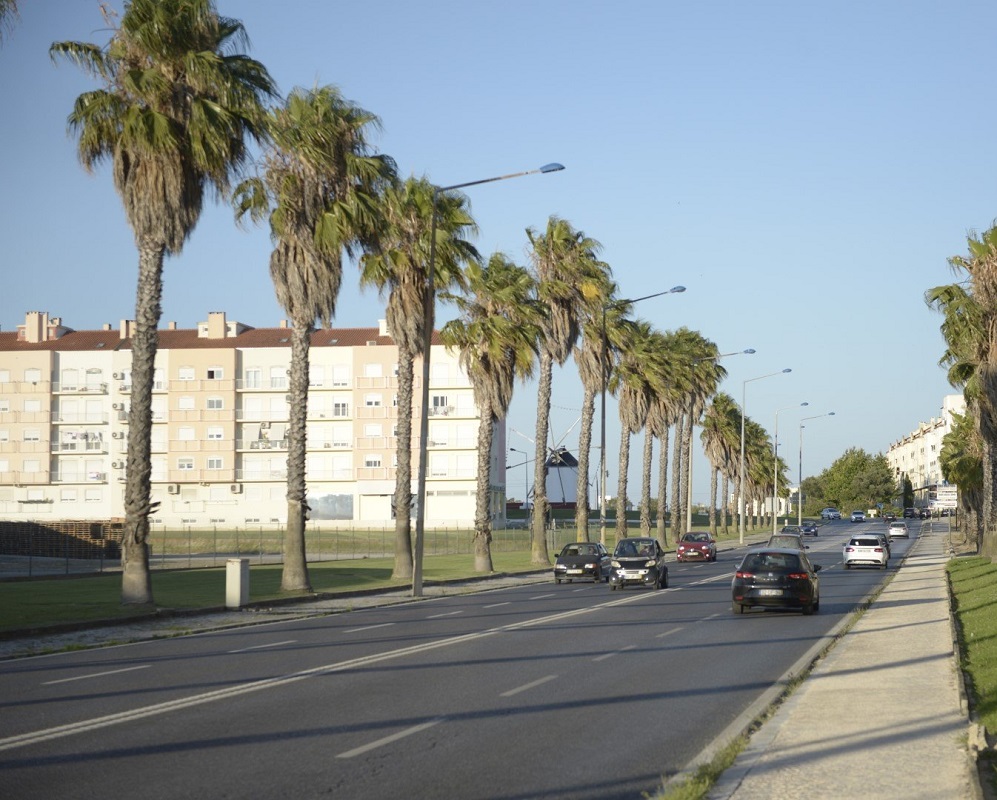

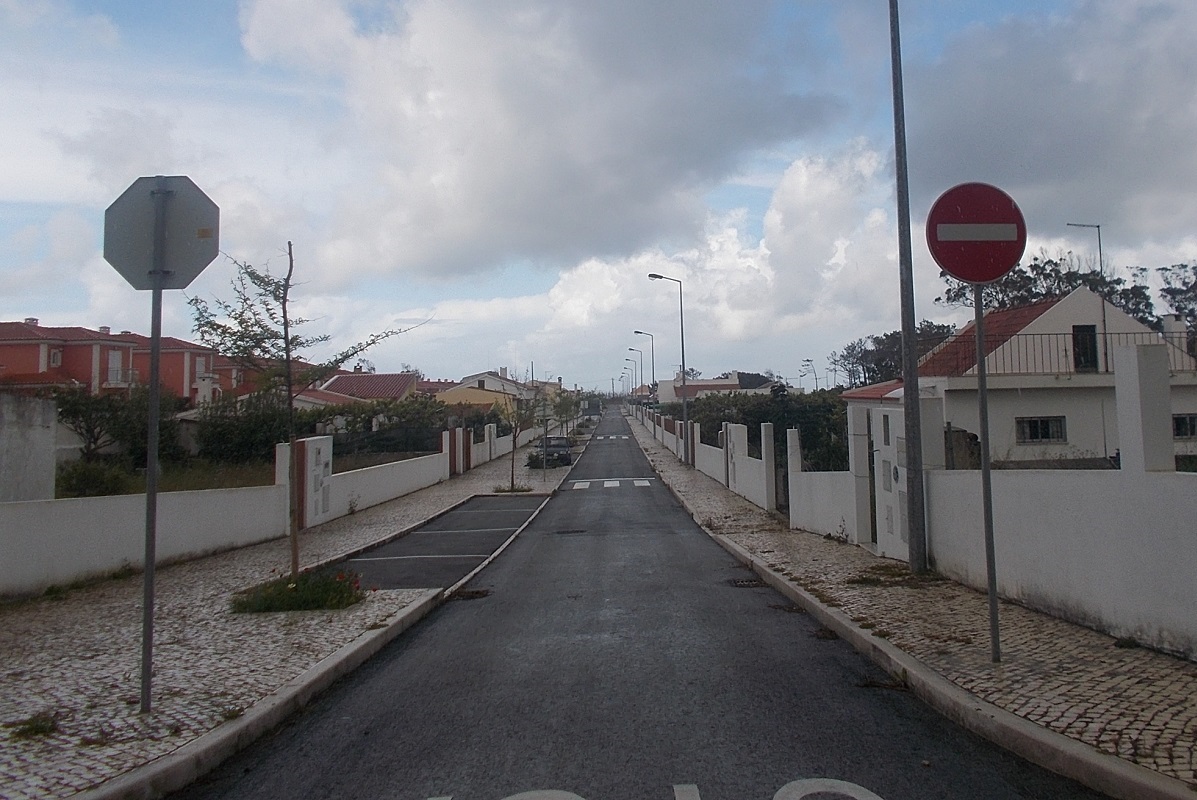

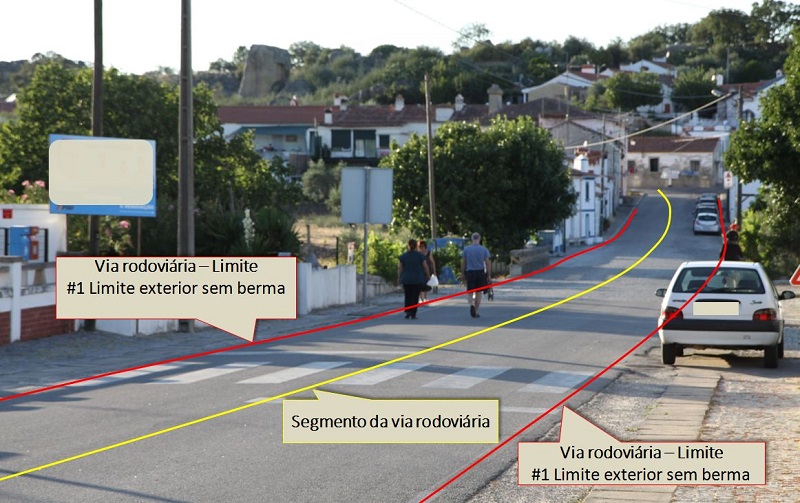

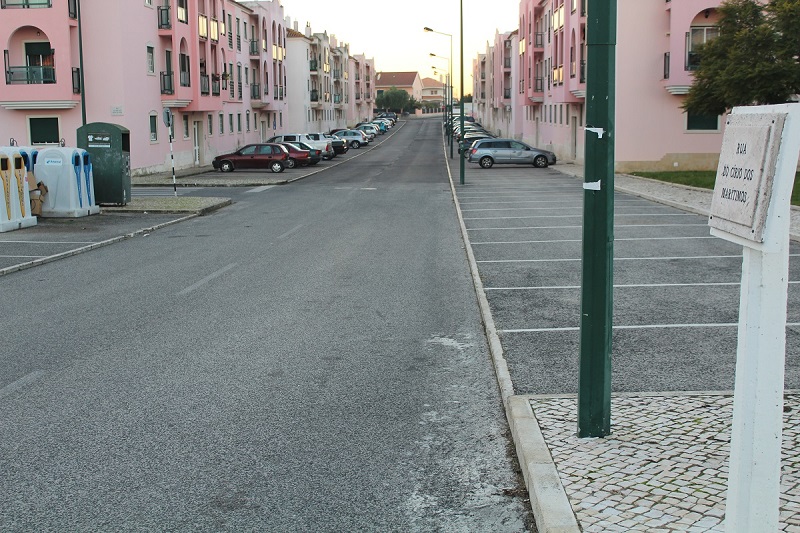

3	Via urbana		x	x	Via para circulação automóvel, ciclistas e peões dentro de localidades.	Devemos considerar que estamos dentro de localidade sempre que estivermos perante o sinal "Início de localidade". Na falta deste sinal podemos tentar identificar o local como dentro de localidade consoante algumas características das vias (vias rodeadas por edifícios, passeios e por vezes peões).	,,,,,,,	,,,,,,

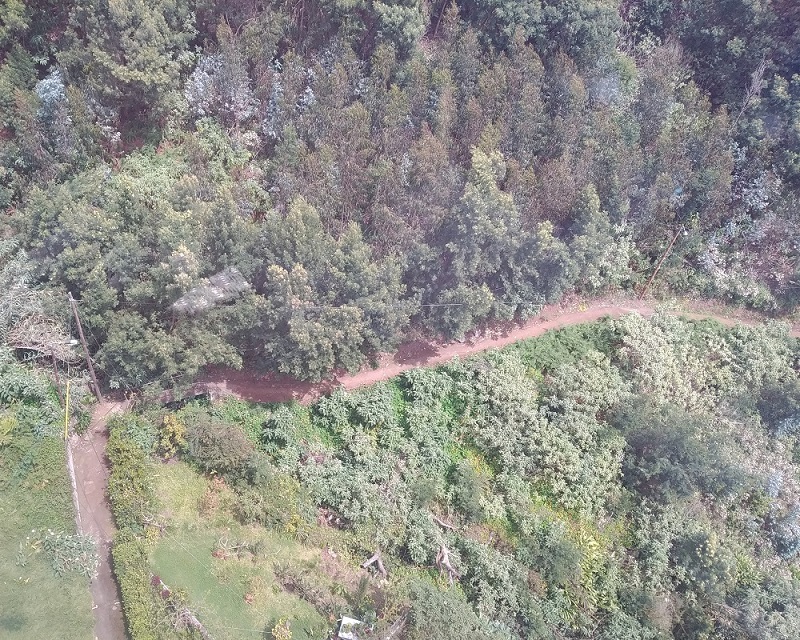

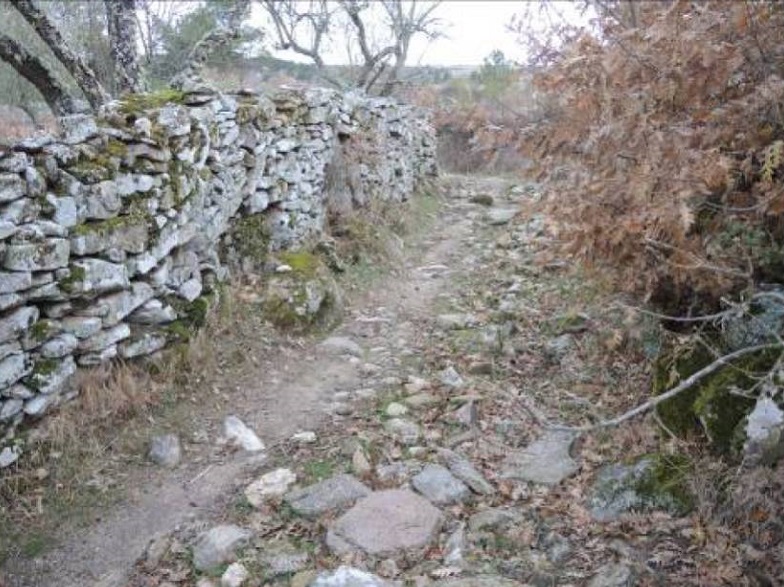

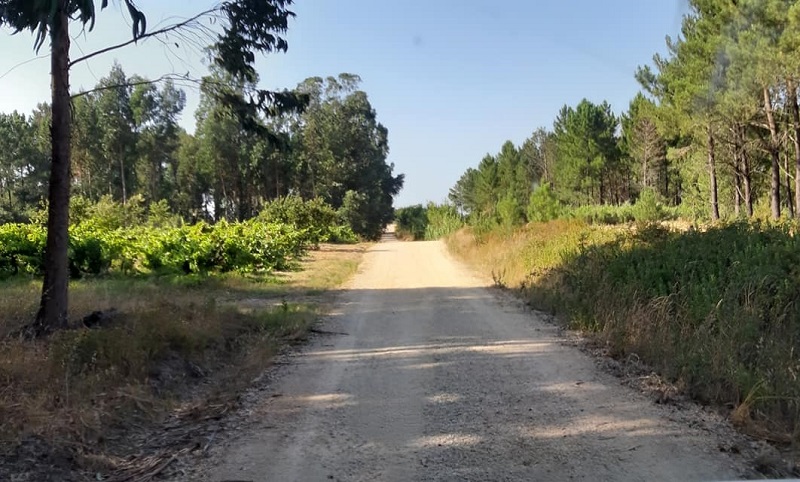

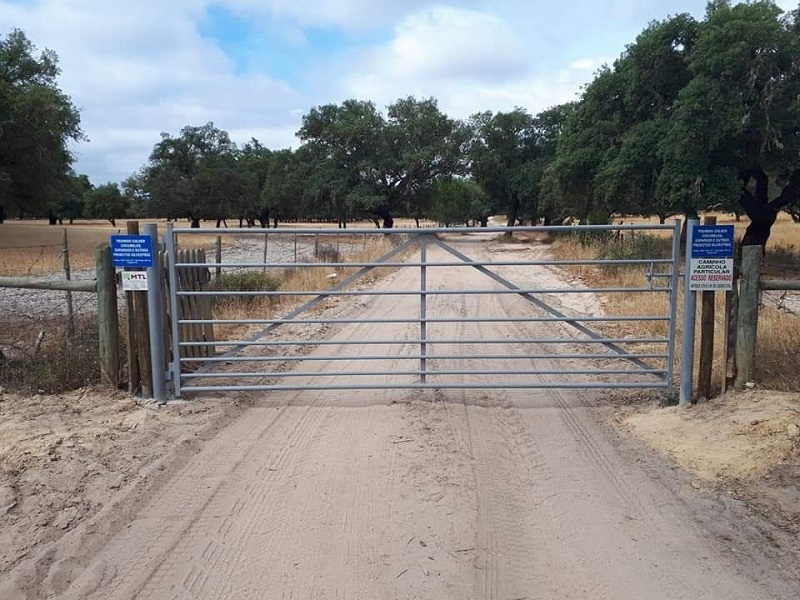

4	Via rural		x	x	Via habitualmente em meio rural (inclui caminho vicinal).	Devemos considerar que estamos fora de localidade sempre que estivermos perante o sinal "Fim de localidade". Na falta deste sinal podemos tentar identificar o local como fora de localidade consoante algumas características das vias (vias normalmente situadas em locais no meio da natureza com vegetação e árvores onde normalmente não existem: bermas, passeios, peões, edifícios marginais à via, locais de estacionamento).	,,,,,

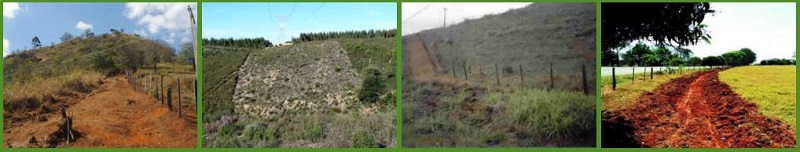

5	Aceiro	tractorRoad	x	x	Via que desempenha funções de corta-fogo.		,,

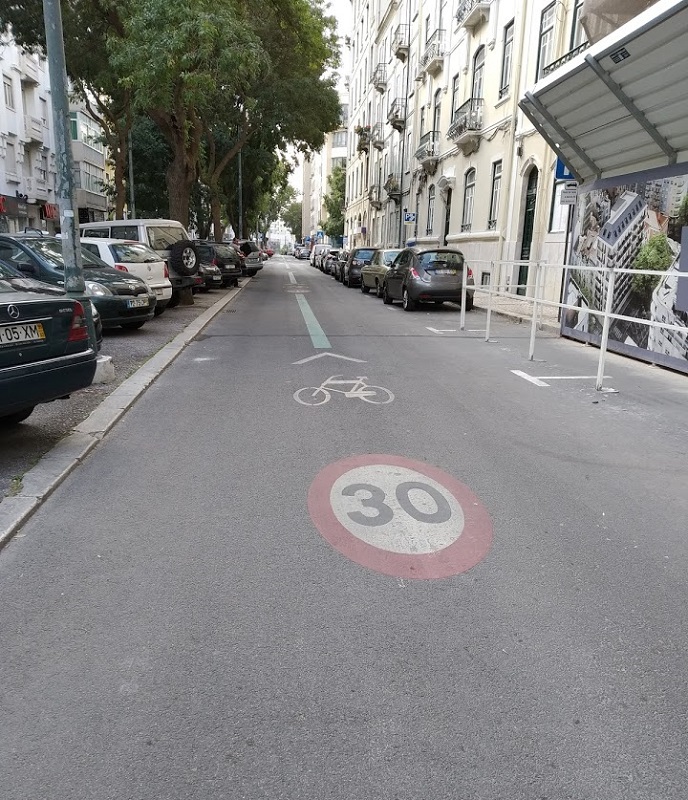

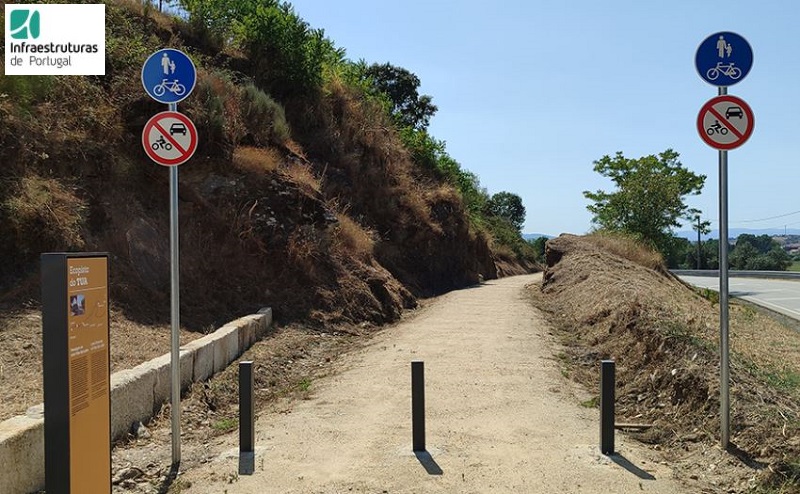

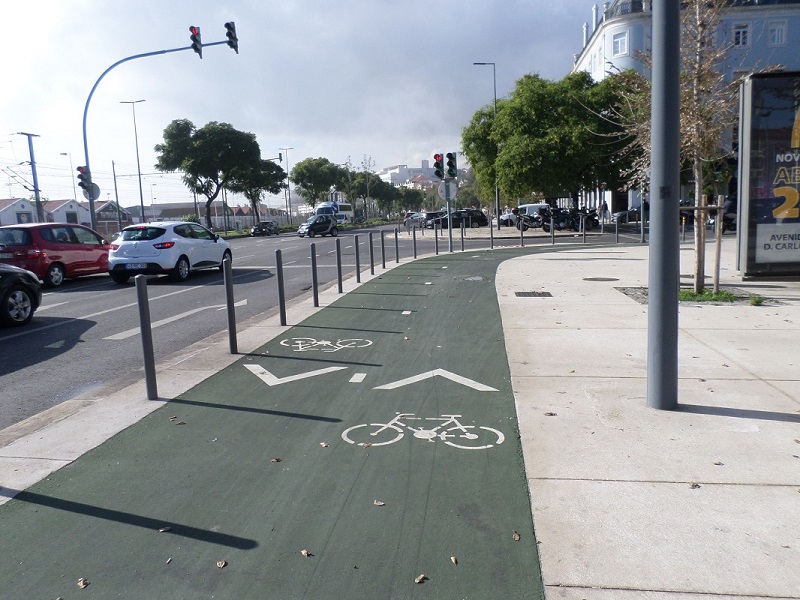

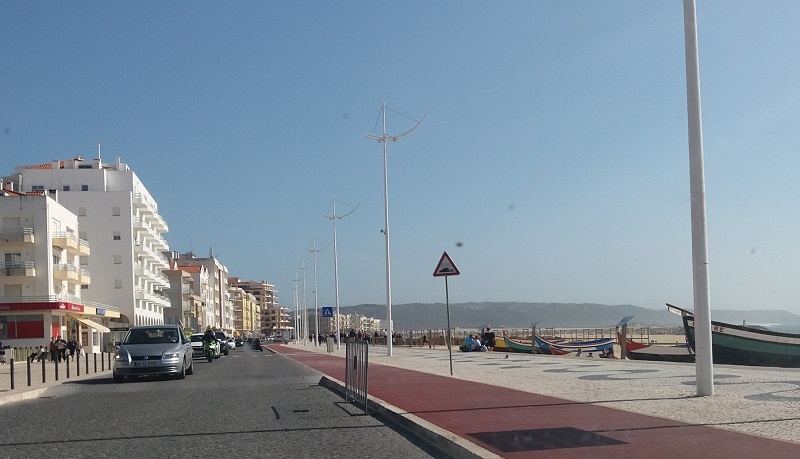

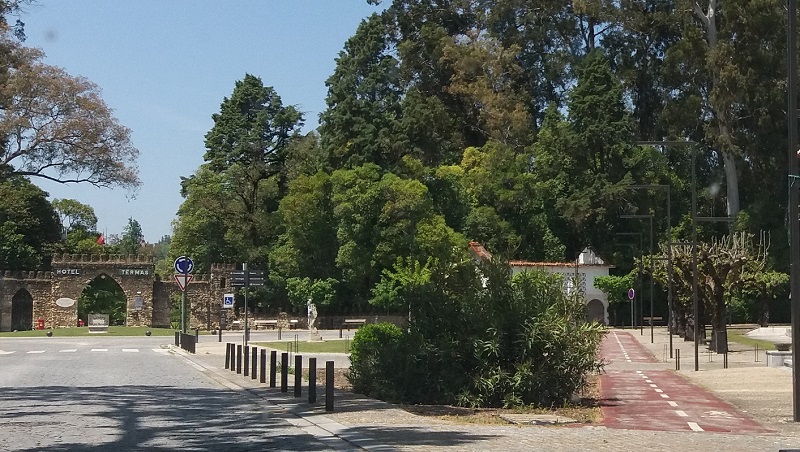

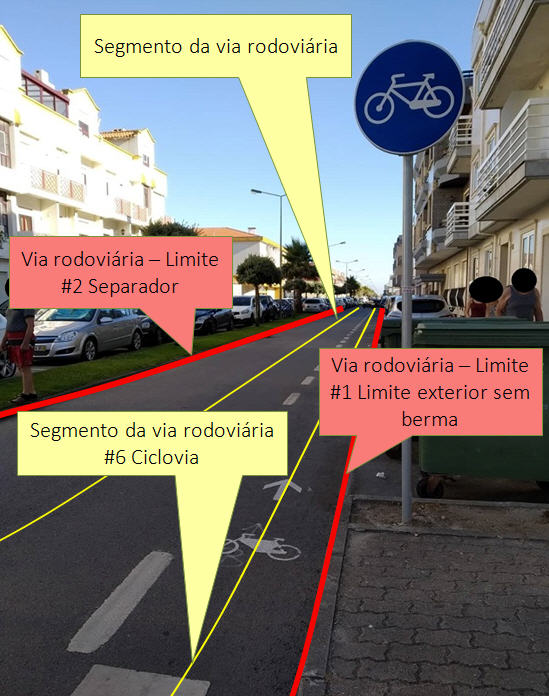

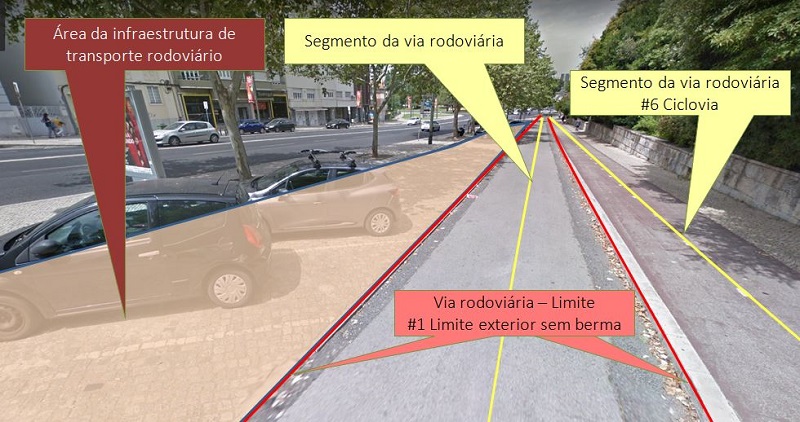

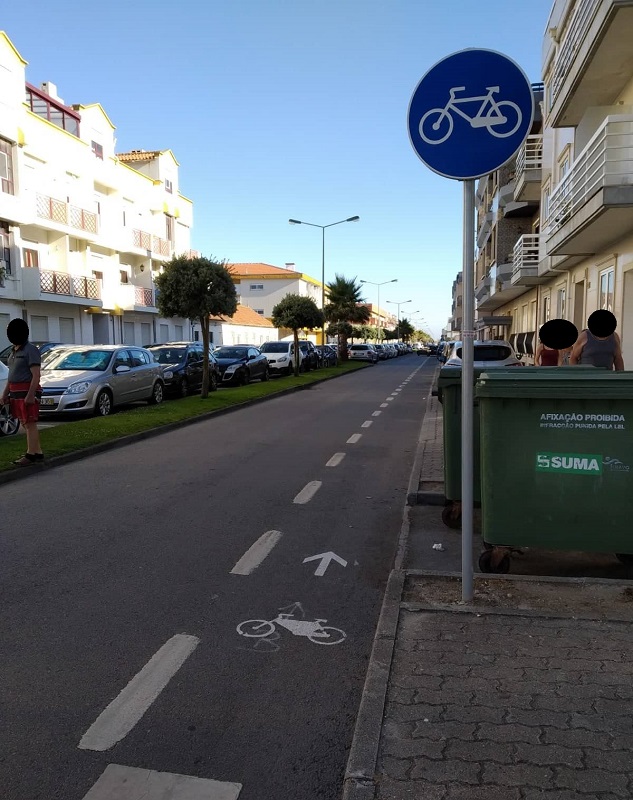

6	Ciclovia	bicycleRoad / pedestrianZone	x	x	Via de comunicação destinada à circulação de velocípedes podendo permitir a circulação de pessoas a pé.		,,,,,,

valorPosicaoVerticalTransportes

VALOR	DESCRIÇÃO	VALOR INSPIRE	NdD1	NdD2	DEFINIÇÃO	OBSERVAÇÕES	FOTOS	ESQUEMAS

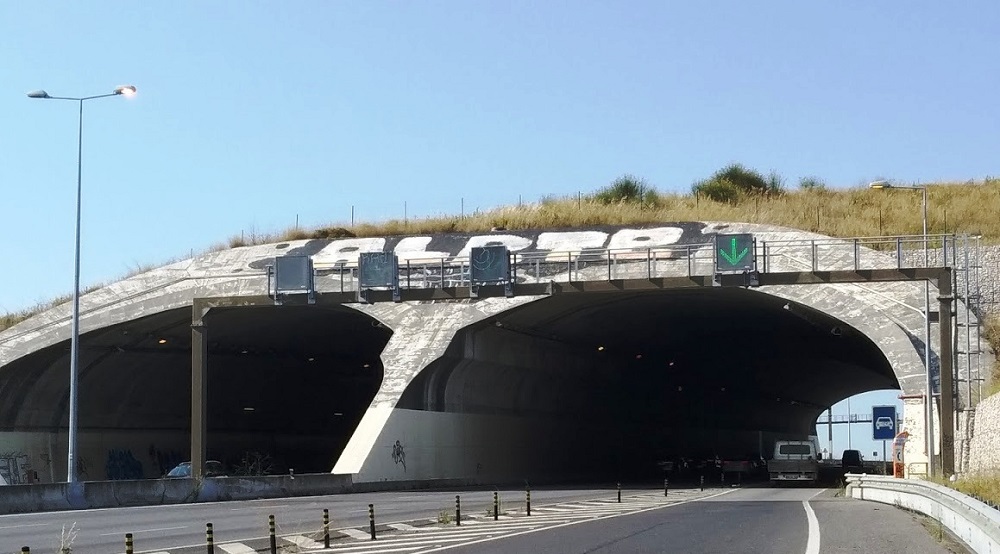

3	Suspenso ou elevado: nível acima do nível 2	suspendedOrElevated	x	x	A entidade geográfica está assente no segundo nível acima do solo.

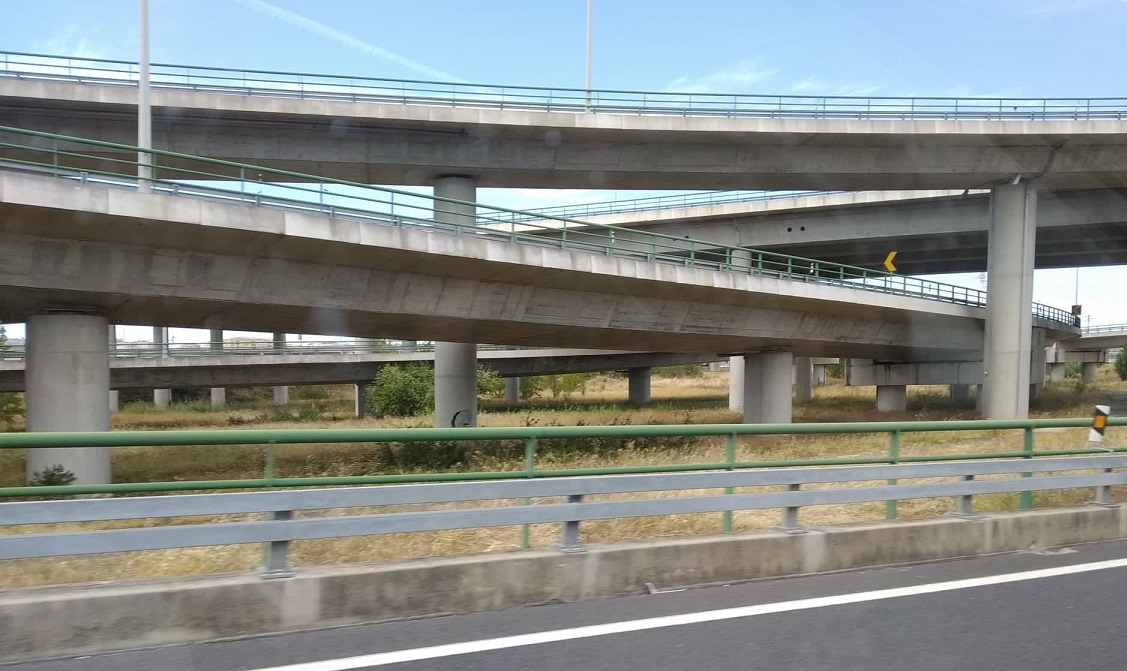

2	Suspenso ou elevado: nível 2, acima de nível 1		x	x	A entidade geográfica está assente no segundo nível acima do solo.

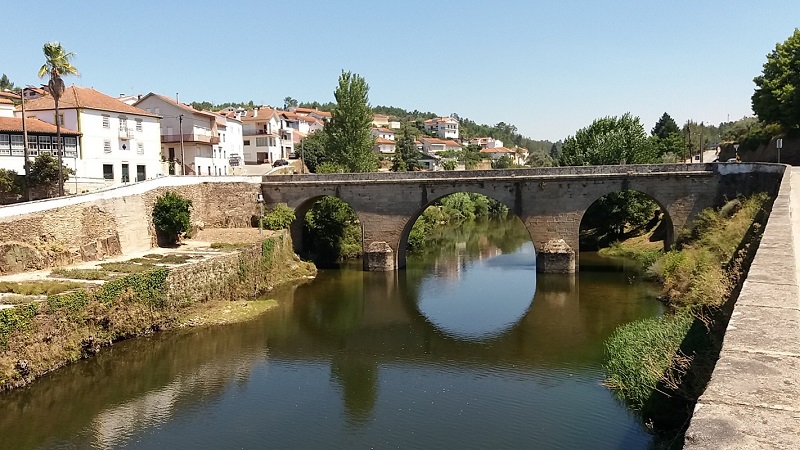

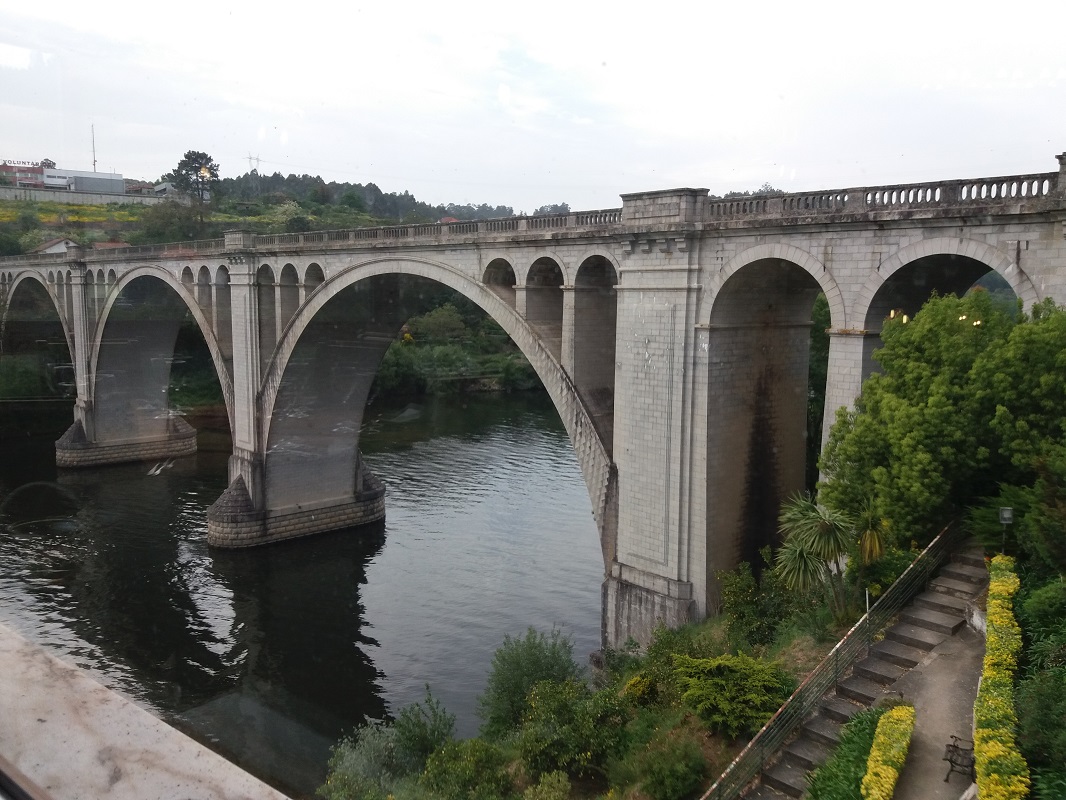

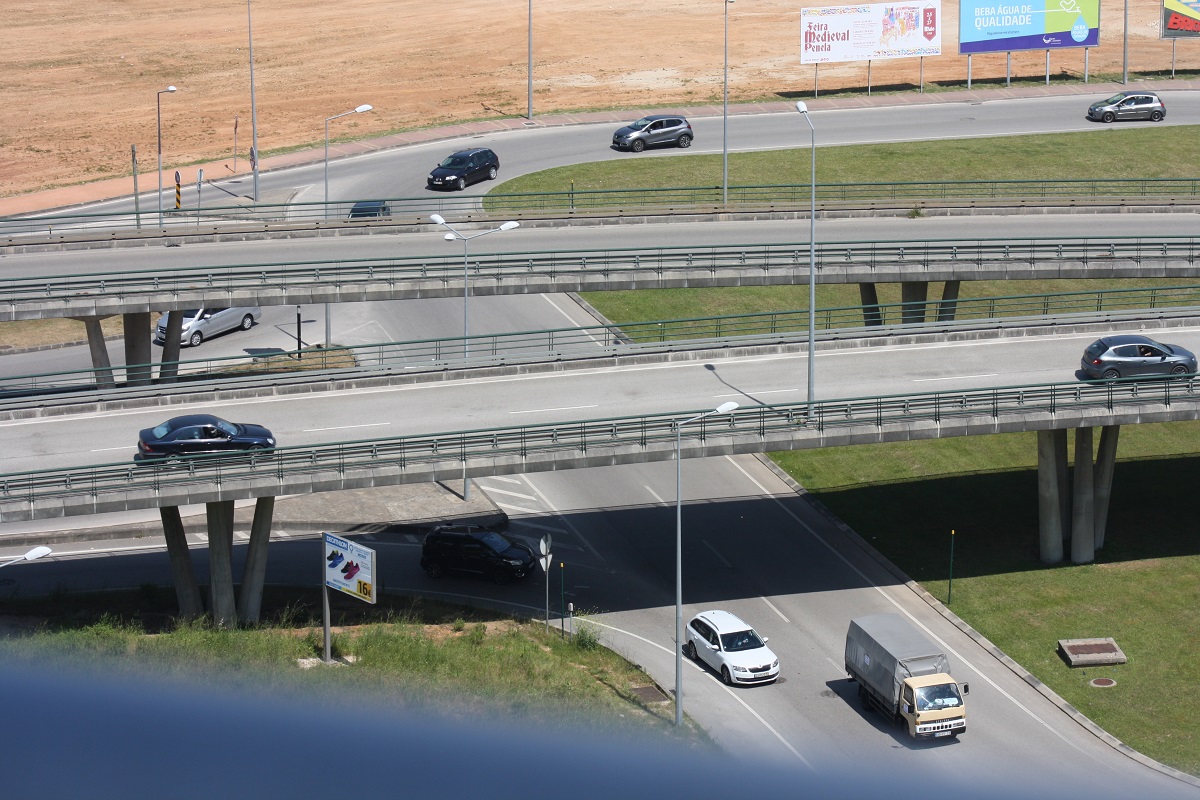

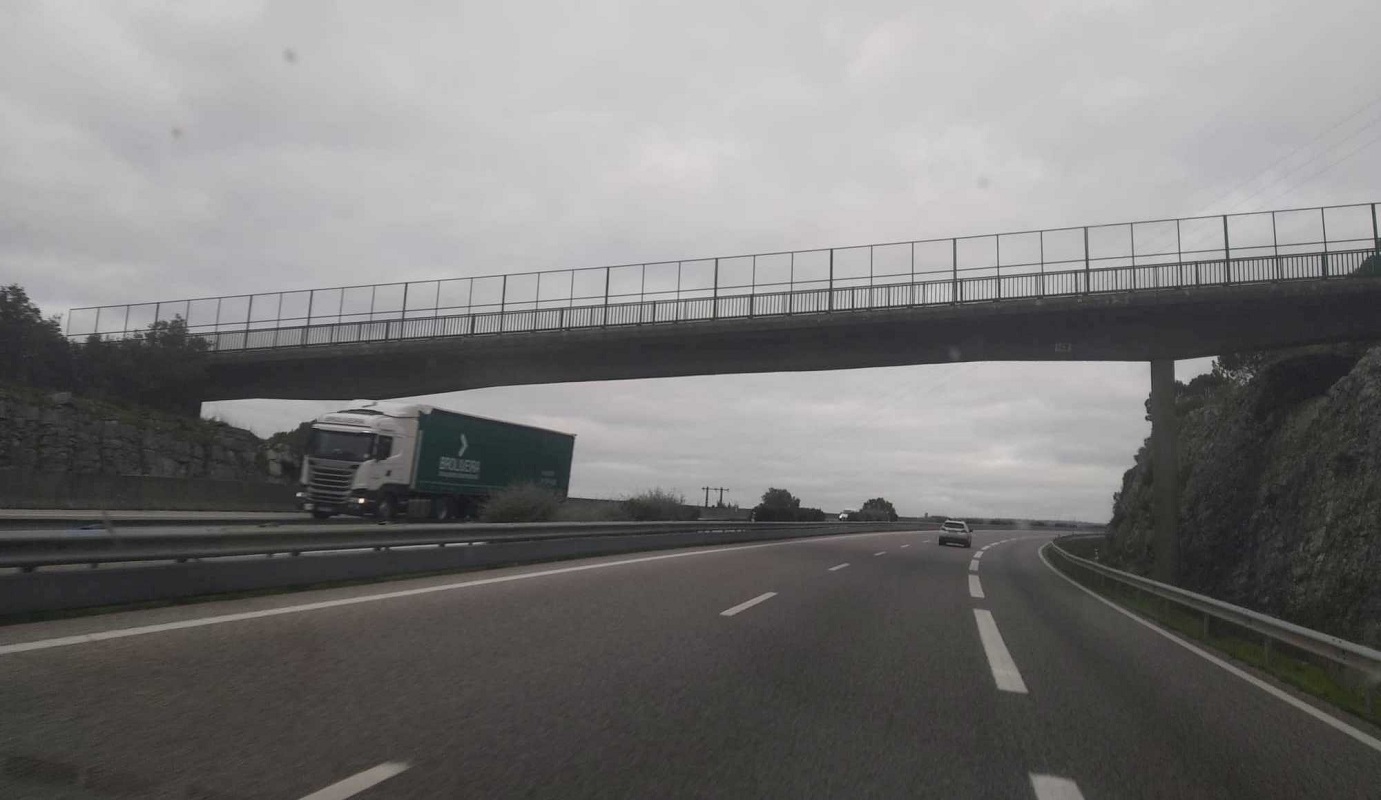

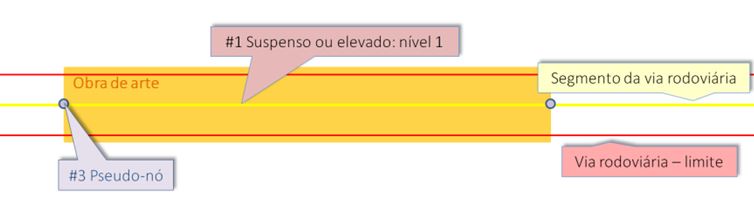

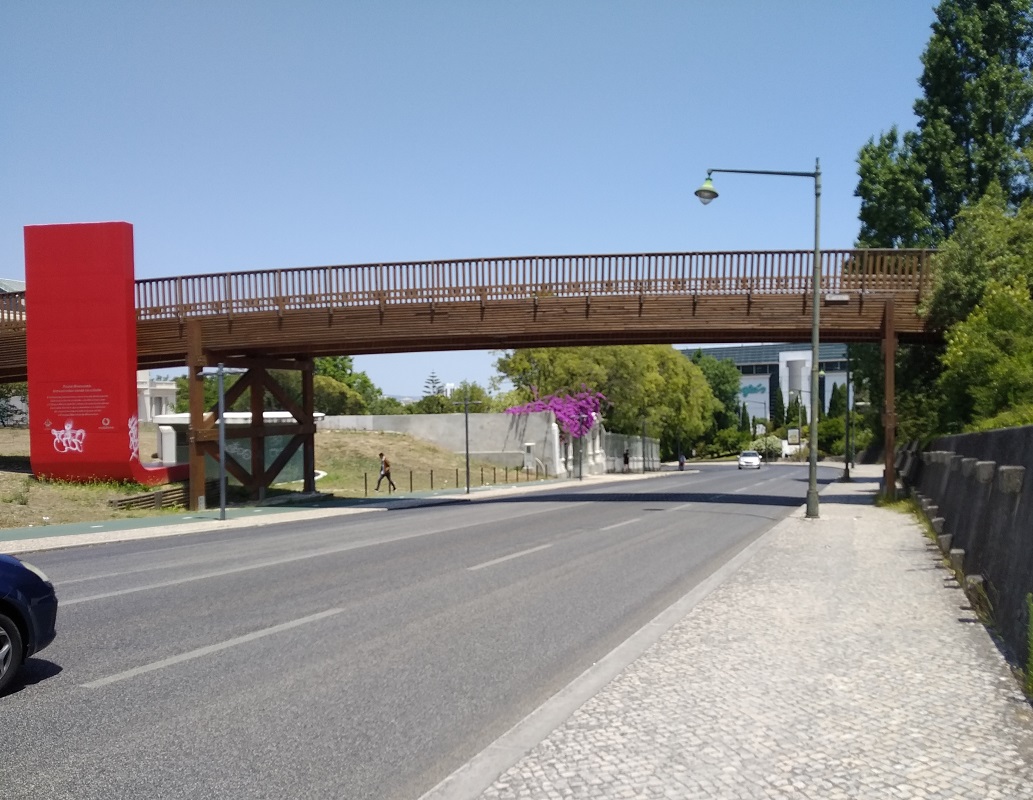

1	Suspenso ou elevado: nível 1		x	x	A entidade geográfica está assente no primeiro nível acima do solo.		,,,,
0	Ao nível do solo	onGroundSurface	x	x	A entidade geográfica está assente diretamente no solo.

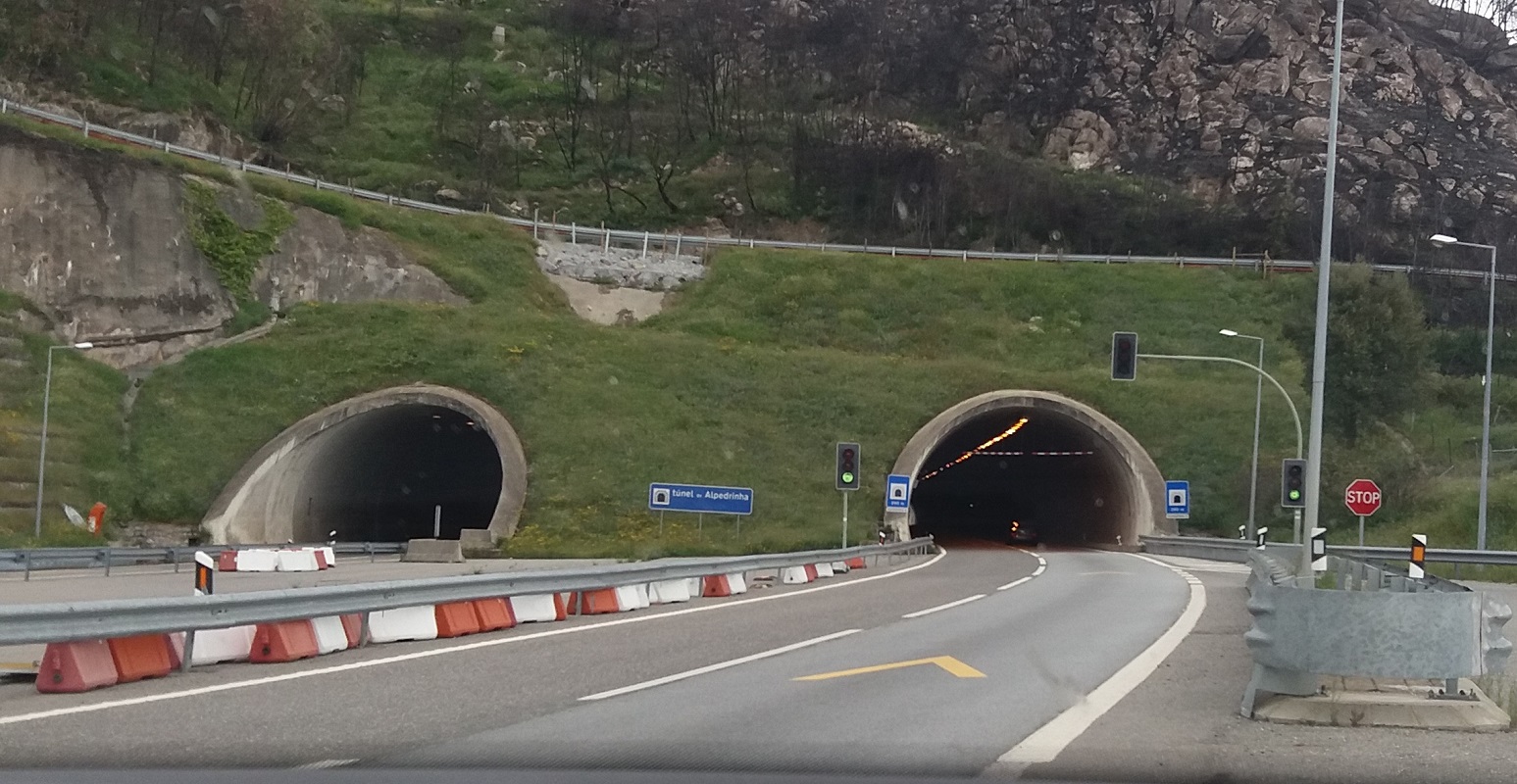

-1	No subsolo: nível -1	underground	x	x	A entidade geográfica está assente no primeiro nível abaixo do solo.		,
-2	No subsolo: nível mais profundo que nível -1				A entidade geográfica está assente no segundo nível abaixo do solo.
-3	No subsolo: nível mais profundo que nível -2				A entidade geográfica está assente no terceiro ou inferior nível abaixo do solo.

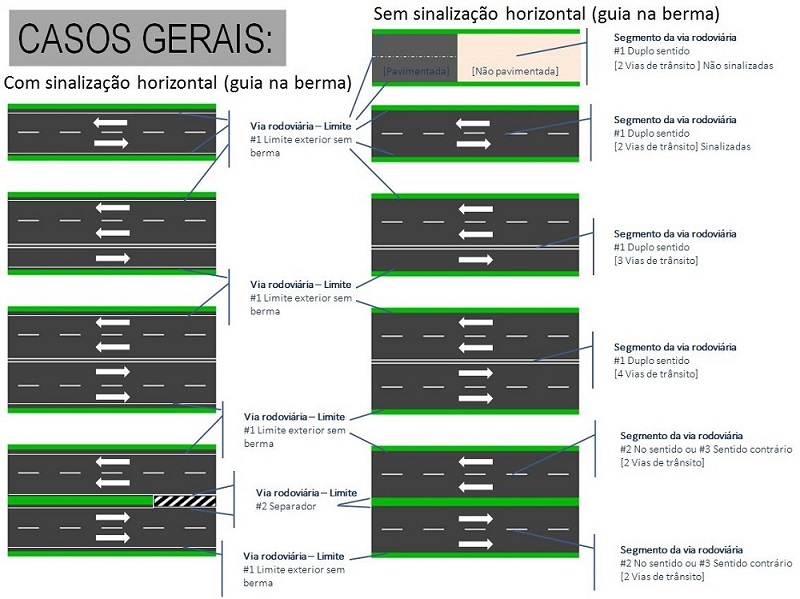

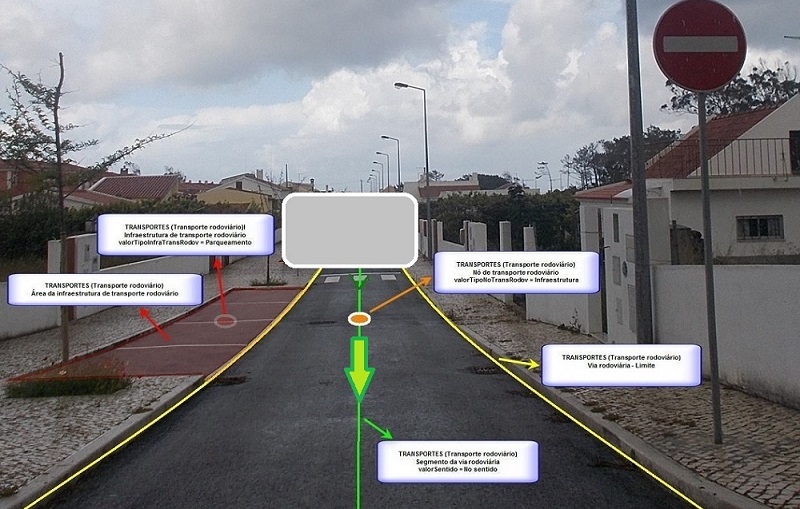

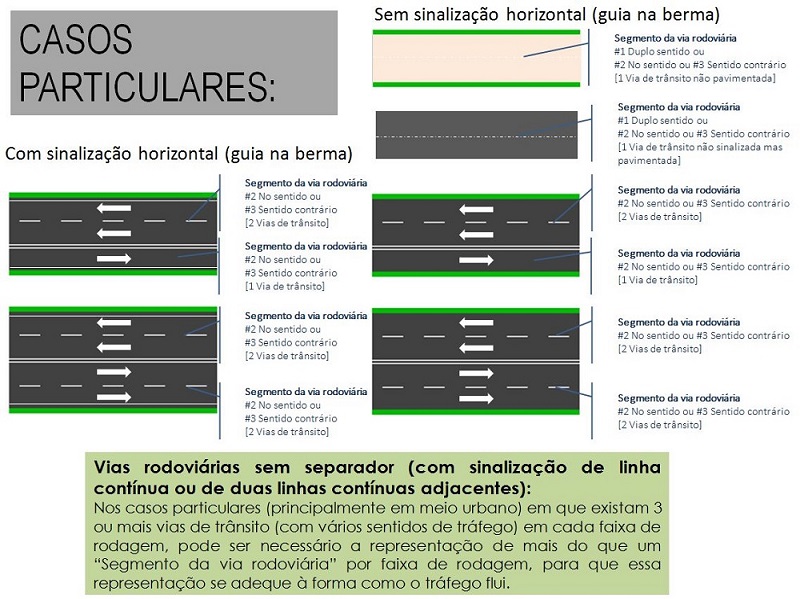

valorSentido

VALOR	DESCRIÇÃO	VALOR INSPIRE	NdD1	NdD2	DEFINIÇÃO	OBSERVAÇÕES	FOTOS	ESQUEMAS
1	Duplo	bothDirections	x	x	A circulação decorre nos dois sentidos.
2	No sentido	inDirection	x	x	A circulação apenas ocorre num único sentido que é o sentido da ordem dos vértices do objeto.

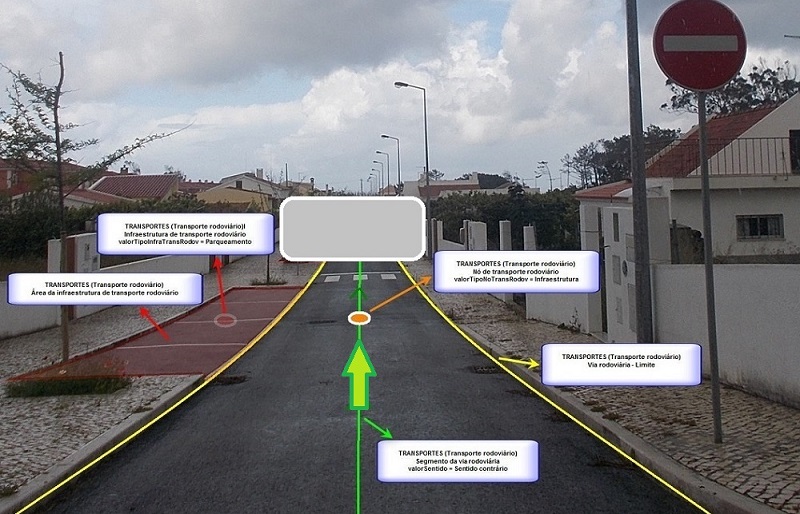

3	Sentido contrário	inOppositeDirection	x	x	A circulação apenas ocorre num único sentido que é o sentido contrário ao da ordem dos vértices do objeto.

valorTipoCirculacao

VALOR	DESCRIÇÃO	VALOR INSPIRE	NdD1	NdD2	DEFINIÇÃO	OBSERVAÇÕES	FOTOS	ESQUEMAS
1	Veículo ligeiro ou pesado		x	x	Permite a circulação de veículos ligeiros ou pesados.
2	Veículo agrícola ou com tração às quatro rodas	farm vehicle	x	x	Permite a circulação de veículos agrícolas ou de veículos com tração às quatro rodas.

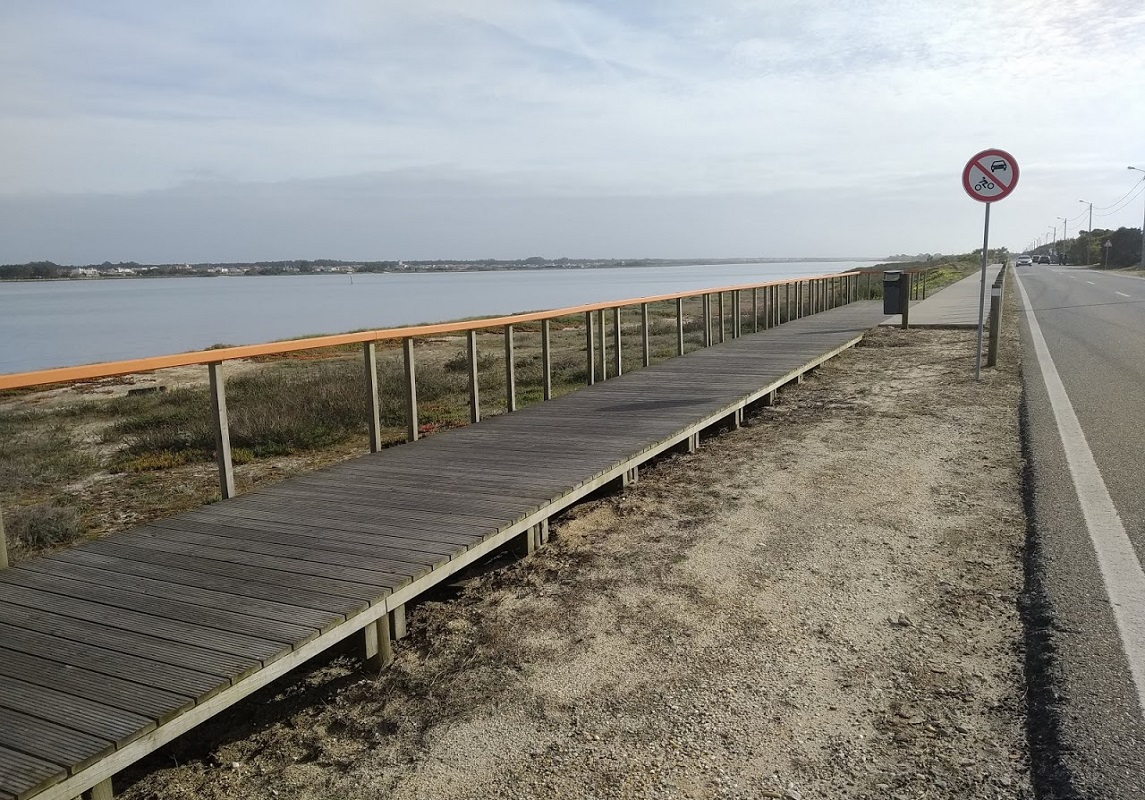

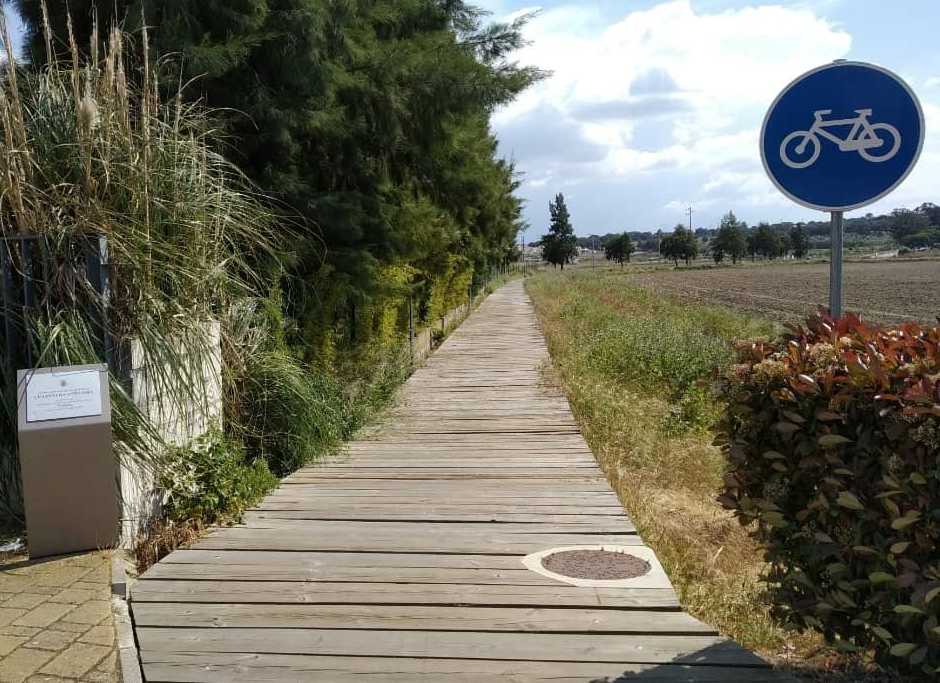

3	Velocípede	bicycle	x	x	Dedicada à circulação de velocípedes.		,,

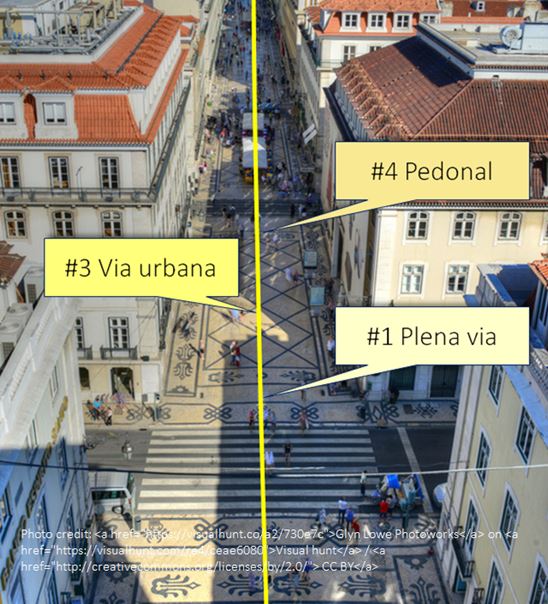

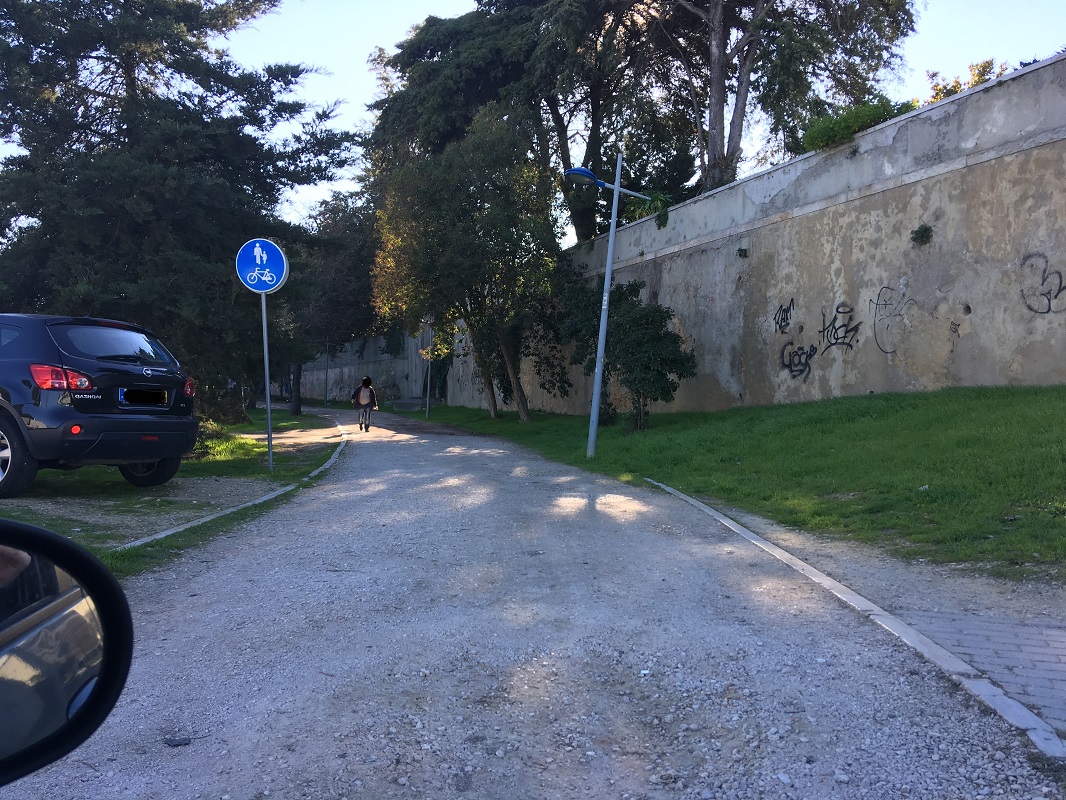

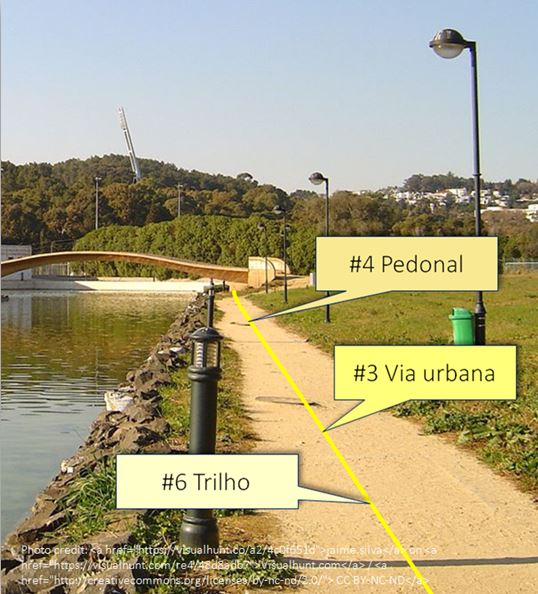

4	Pedonal	pedestrian	x	x	Dedicada à circulação de pessoas a pé.		,	,,,

valorTipoTrocoRodoviario

VALOR	DESCRIÇÃO	VALOR INSPIRE	NdD1	NdD2	DEFINIÇÃO	OBSERVAÇÕES	FOTOS	ESQUEMAS

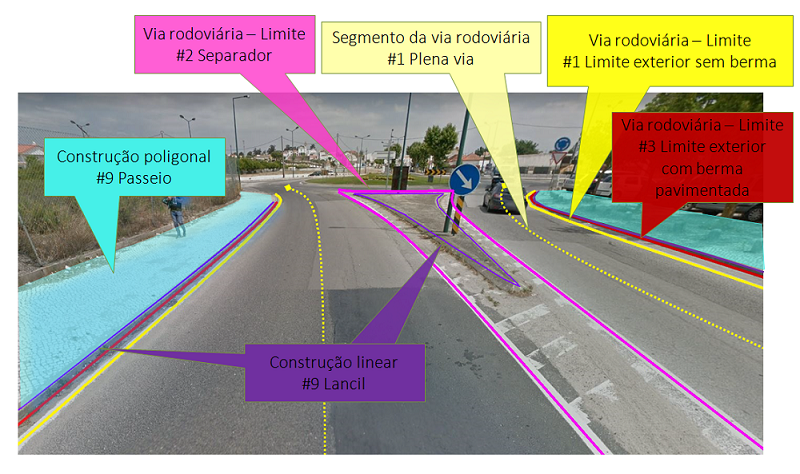

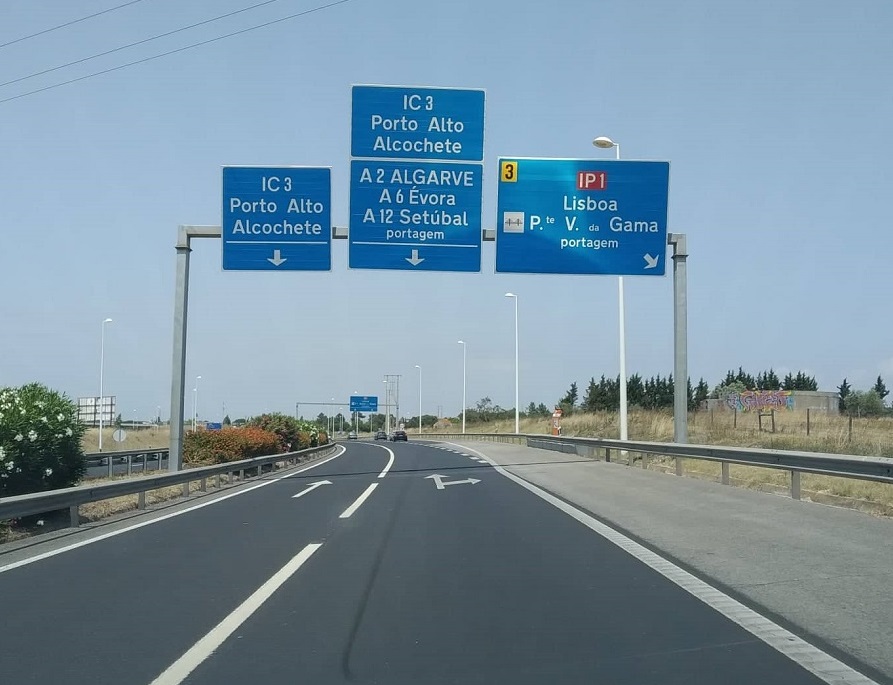

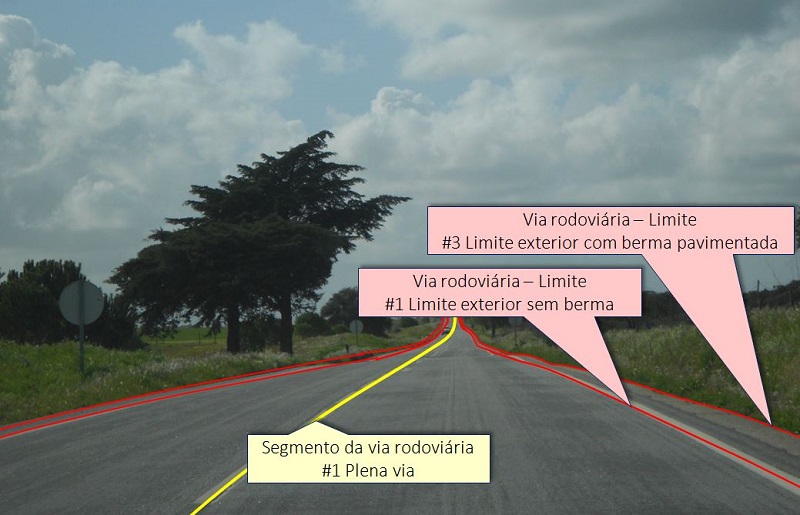

1	Plena via		x	x	Troço principal da via rodoviária.			,

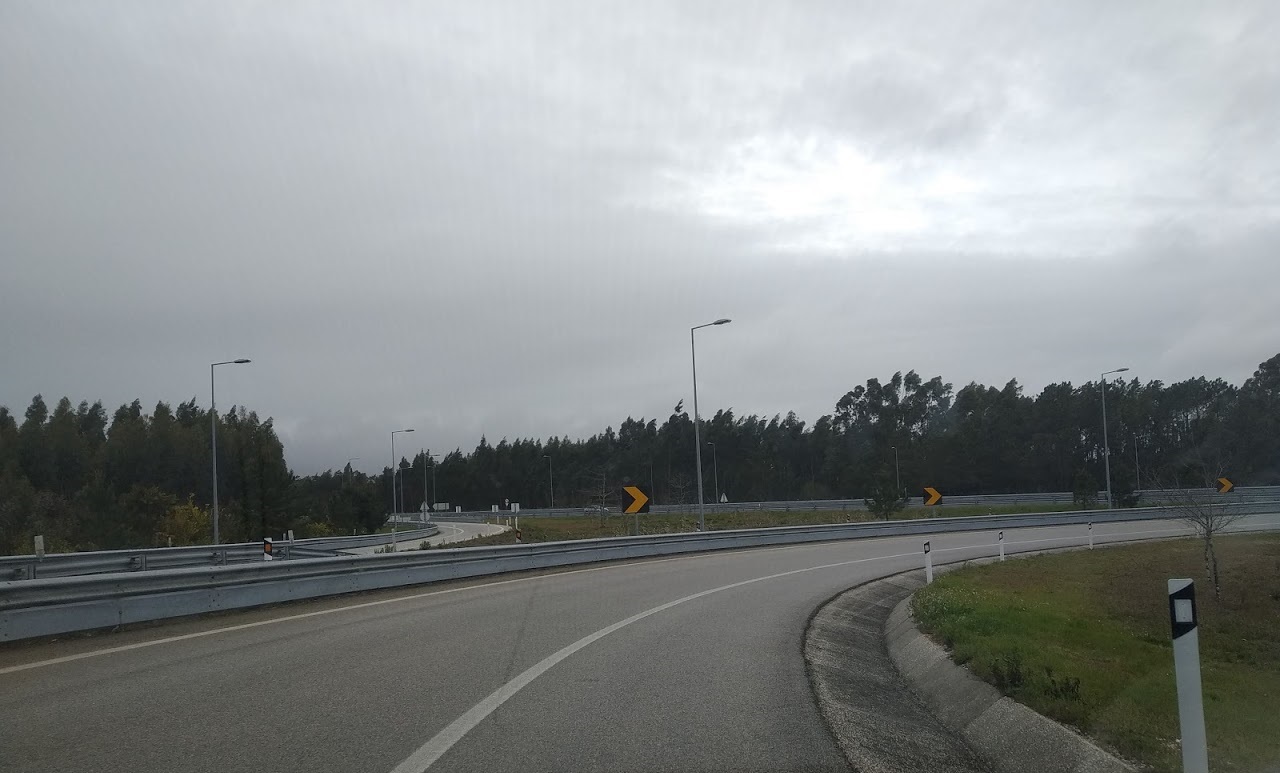

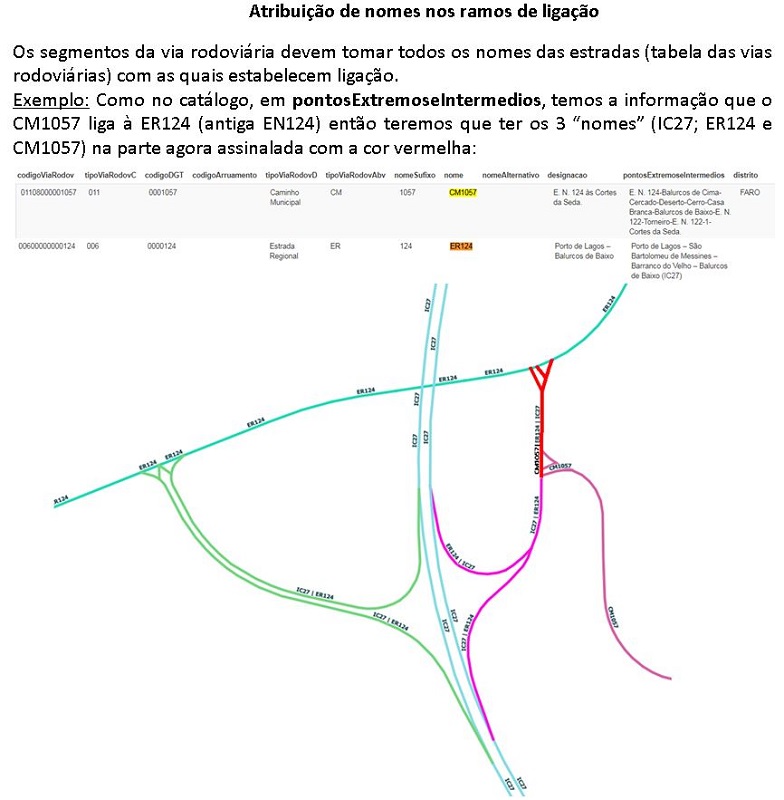

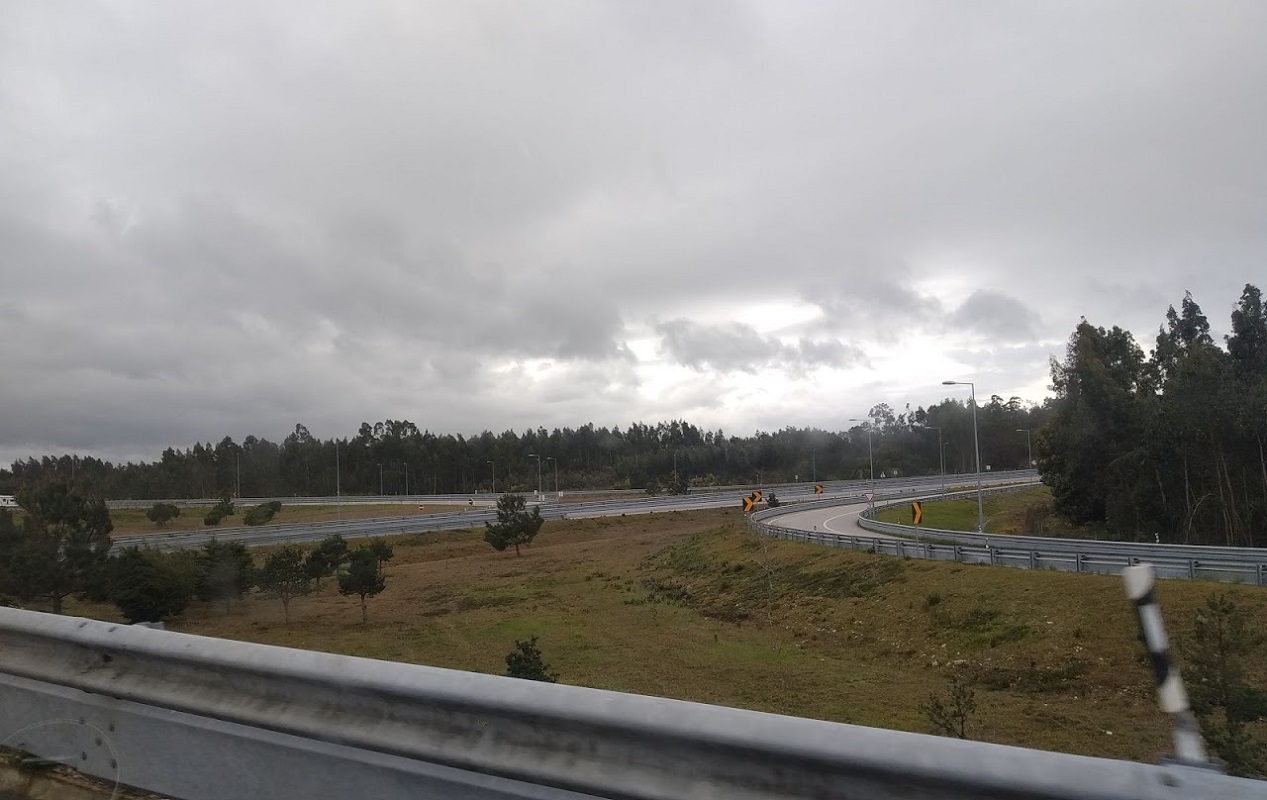

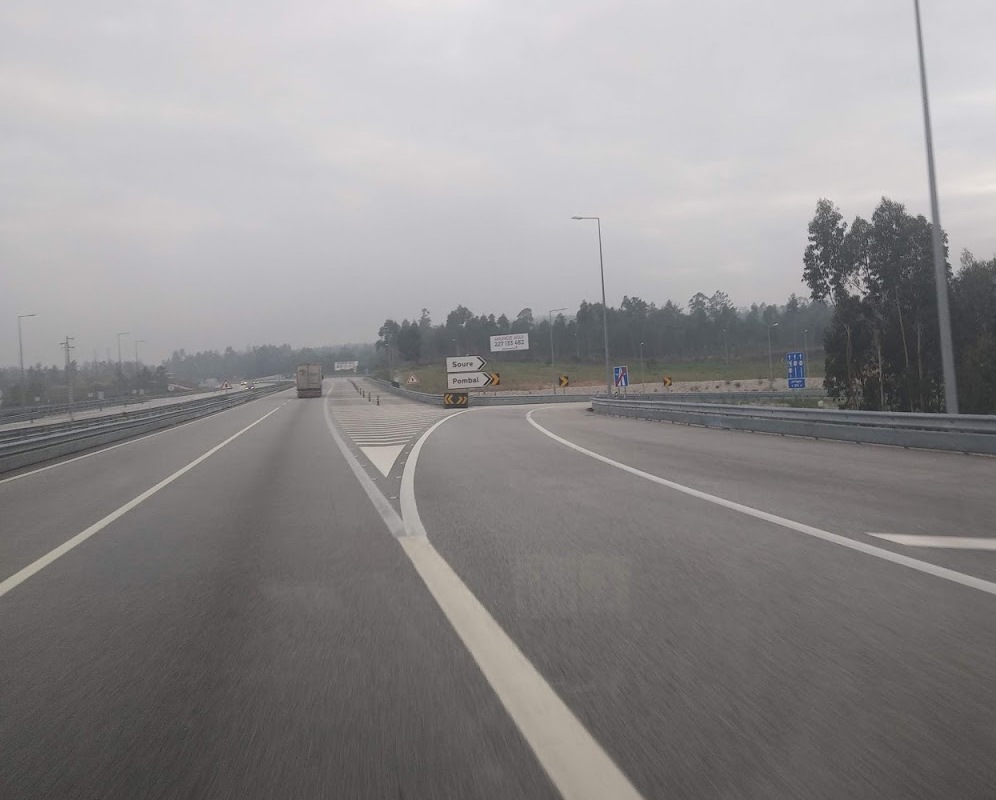

2	Ramo de ligação	slipRoad	x	x	Via rodoviária especialmente concebida para entrada e saída de outra via rodoviária, incluindo vias de aceleração e desaceleração.		,,

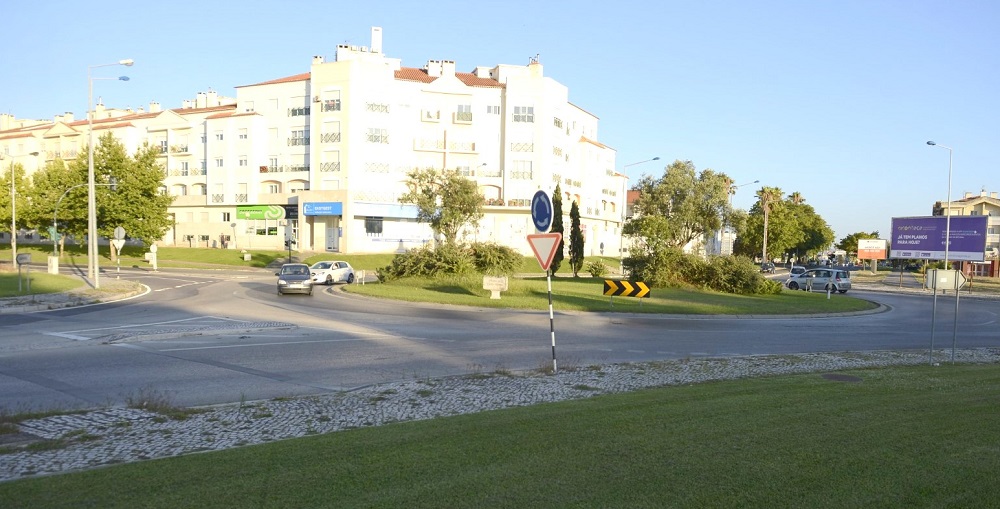

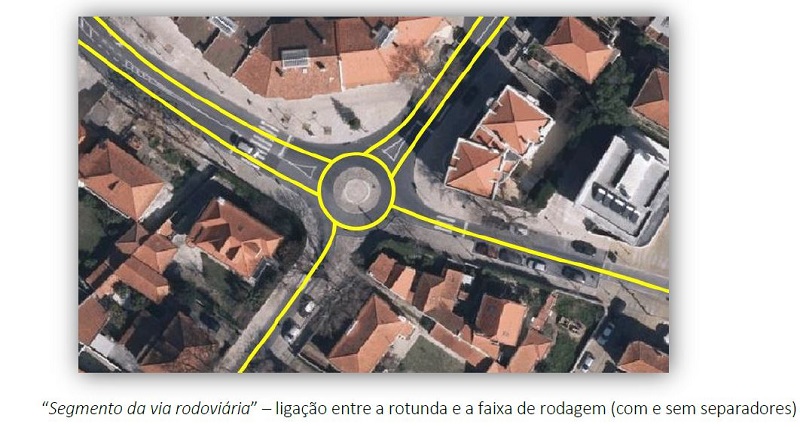

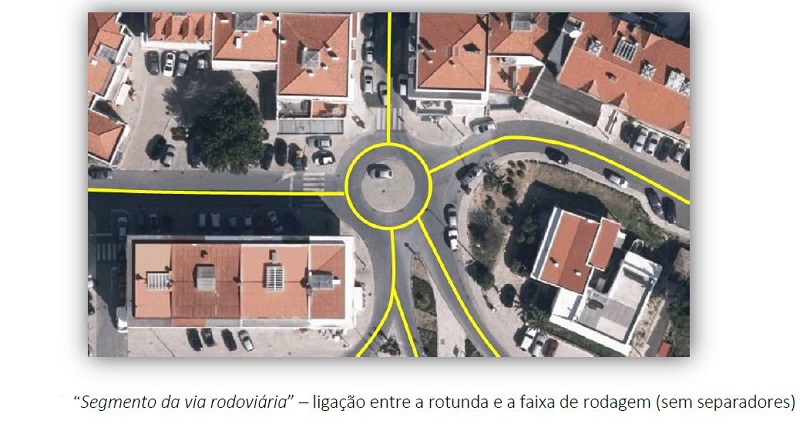

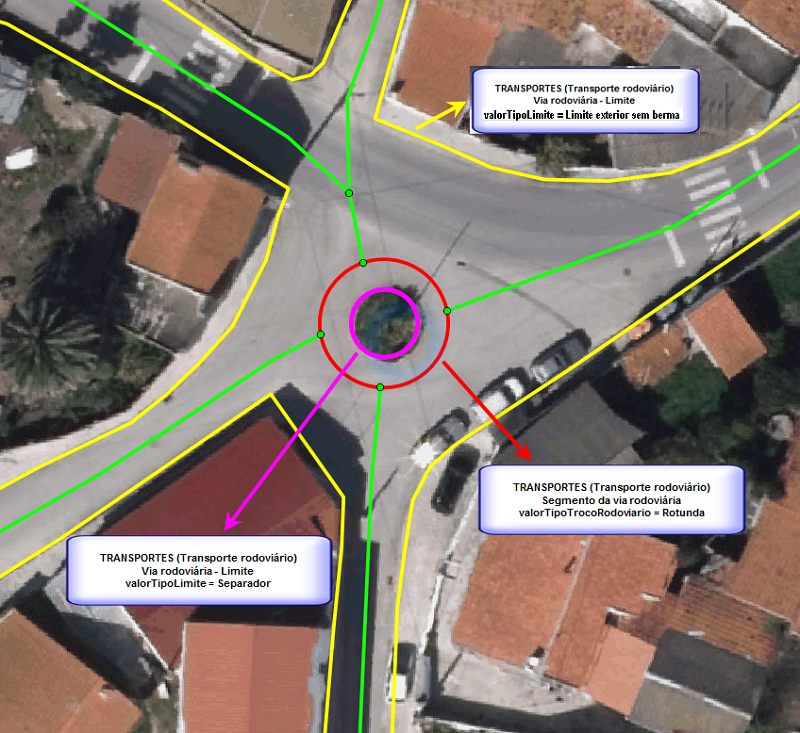

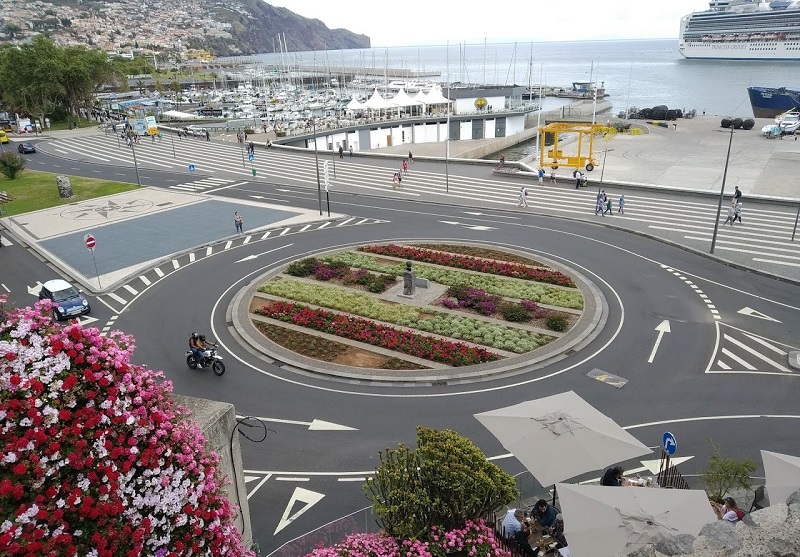

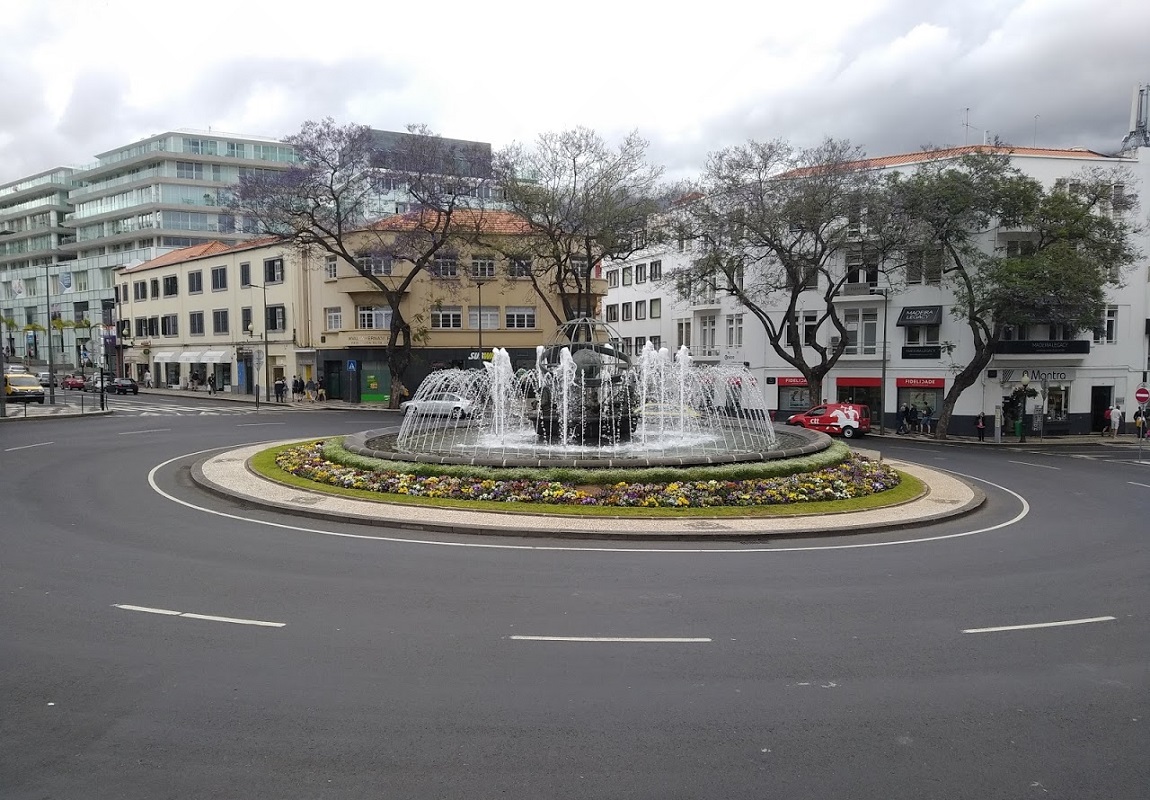

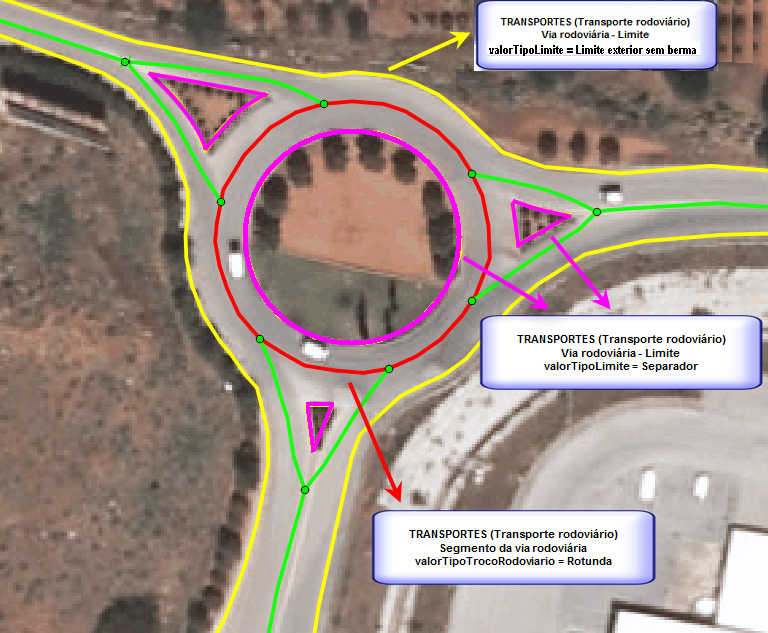

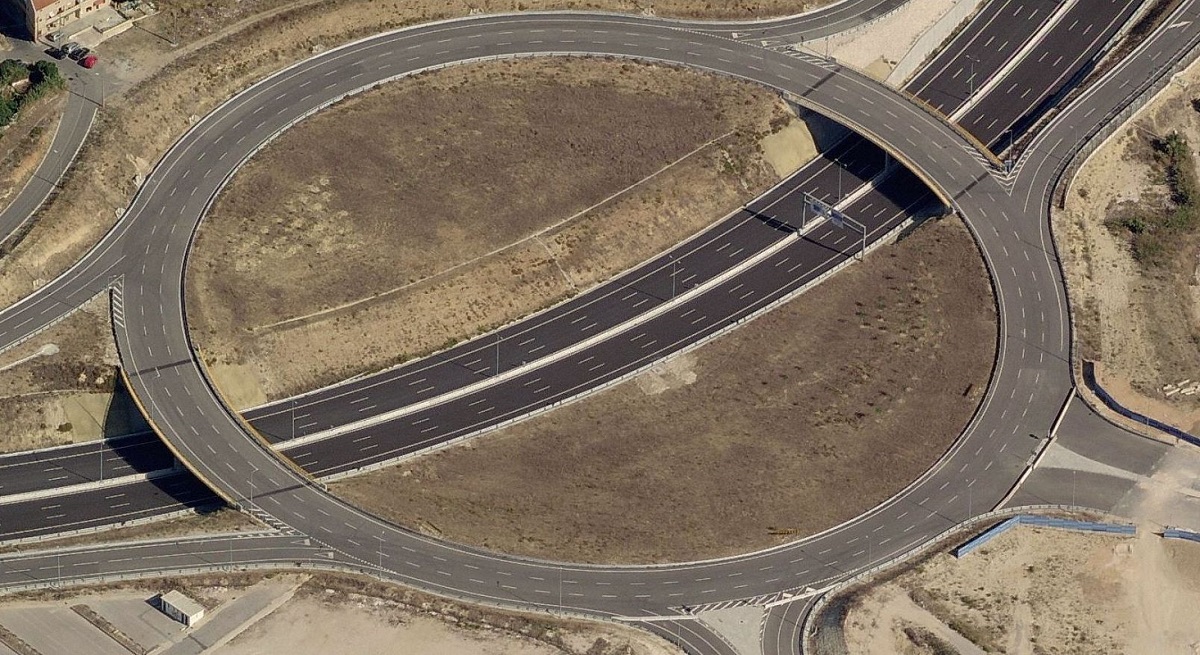

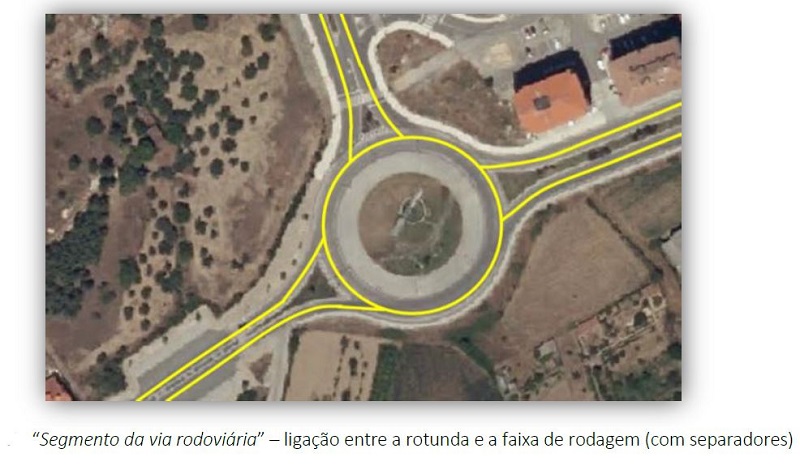

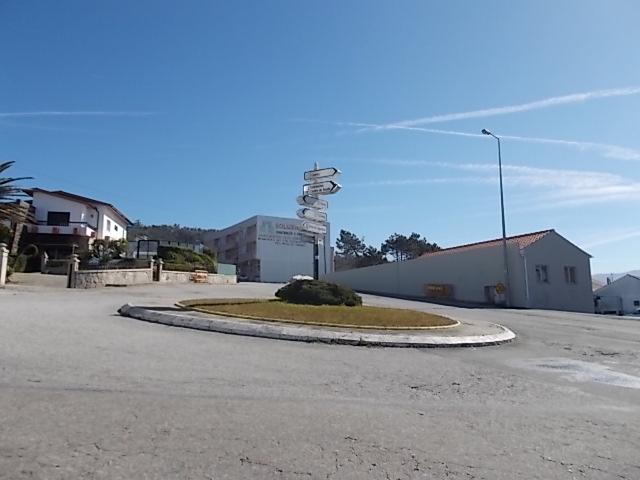

3	Rotunda	roundabout	x	x	Praça comum de confluência de duas ou mais vias públicas, sinalizada como tal, onde o trânsito se reúne e distribui, circulando numa faixa de rodagem de sentido único em torno de uma placa central.		,,,,,	,,

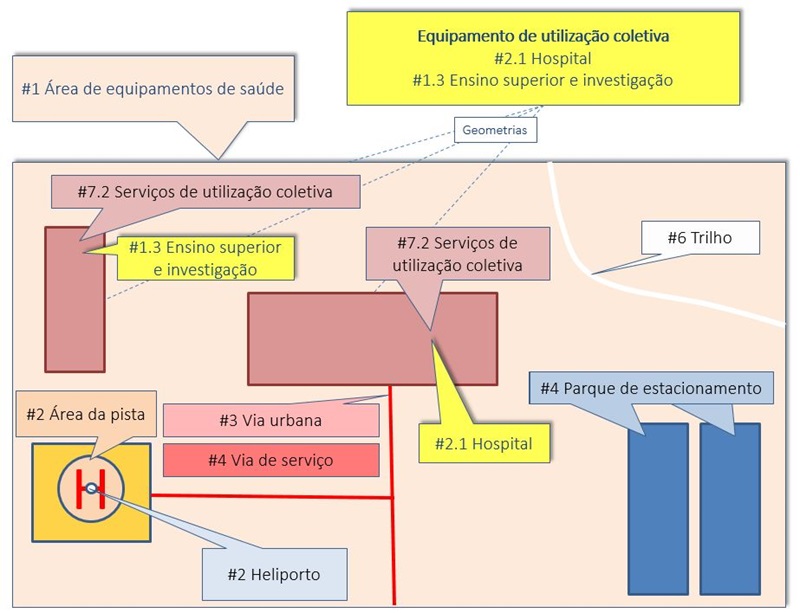

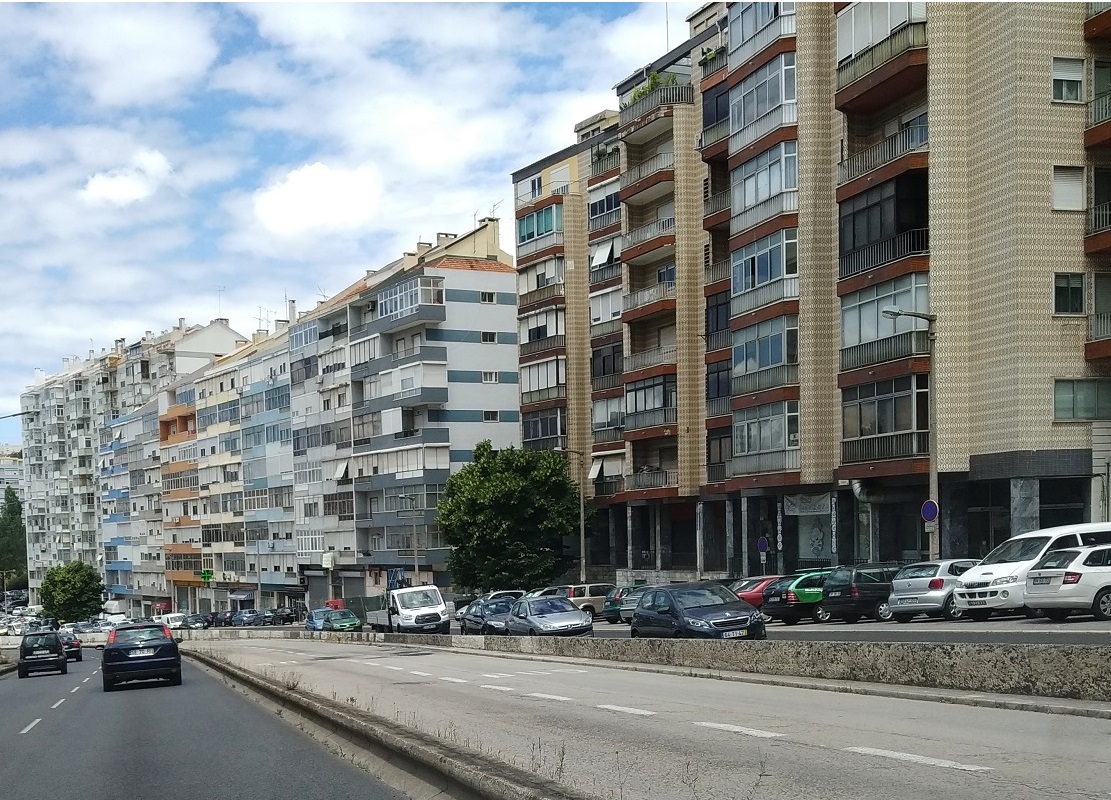

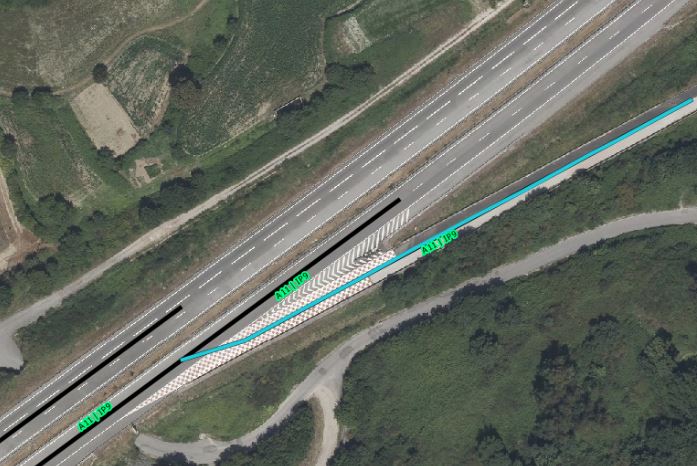

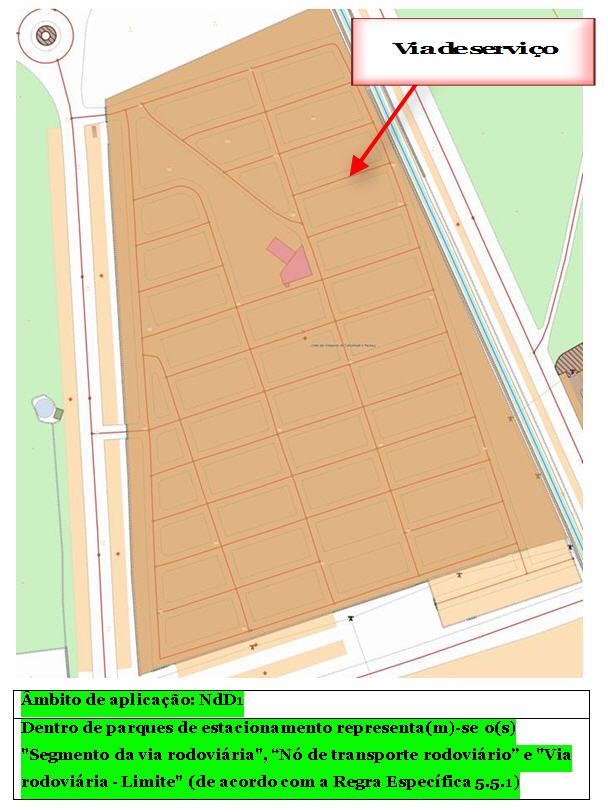

4	Via de serviço	serviceRoad	x	x	Via de acesso destinada a prestar apoio a infraestruturas ou equipamentos, habitualmente de acesso condicionado. Inclui caminho paralelo e via coletora.	Caminho paralelo e via coletora -> de acordo com o estabelecido pela Lei n.º 34/2015, de 27 de abril		,,

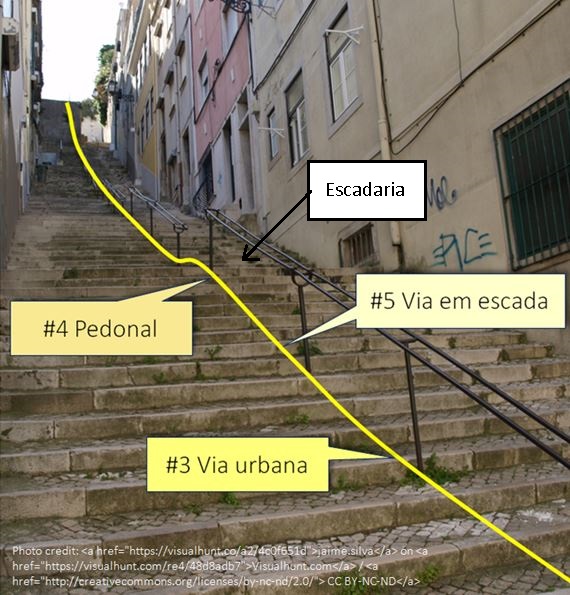

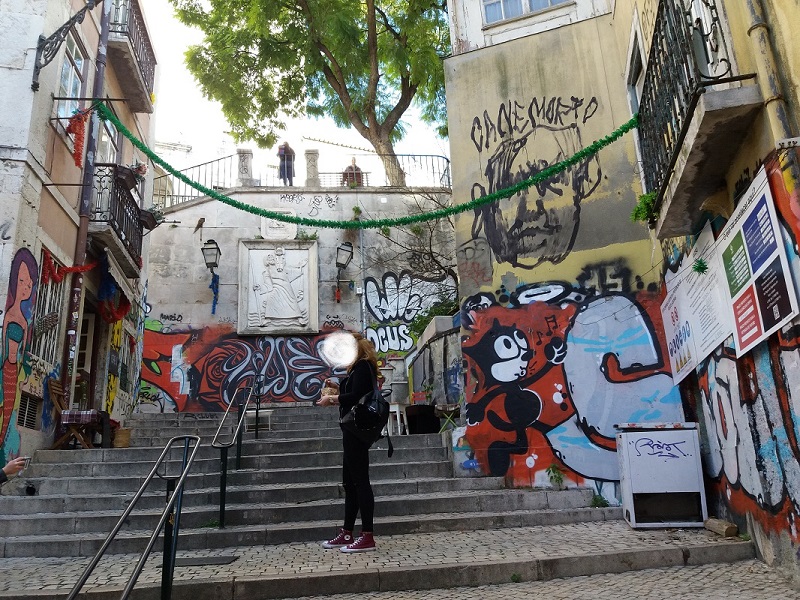

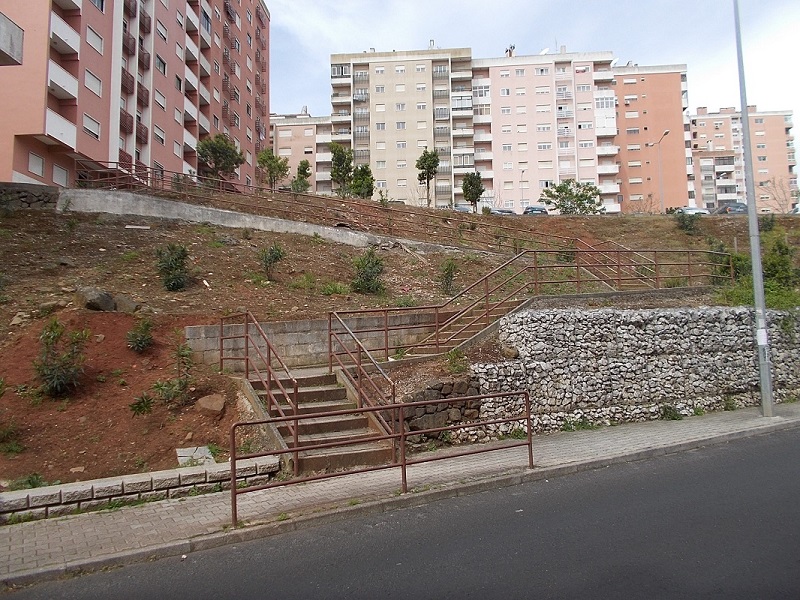

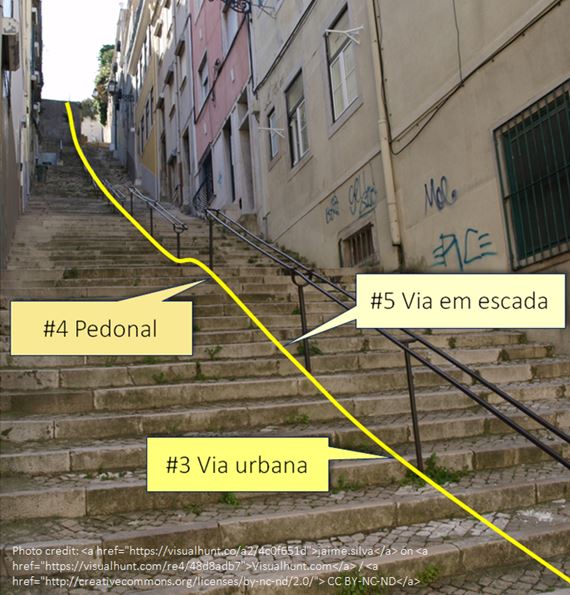

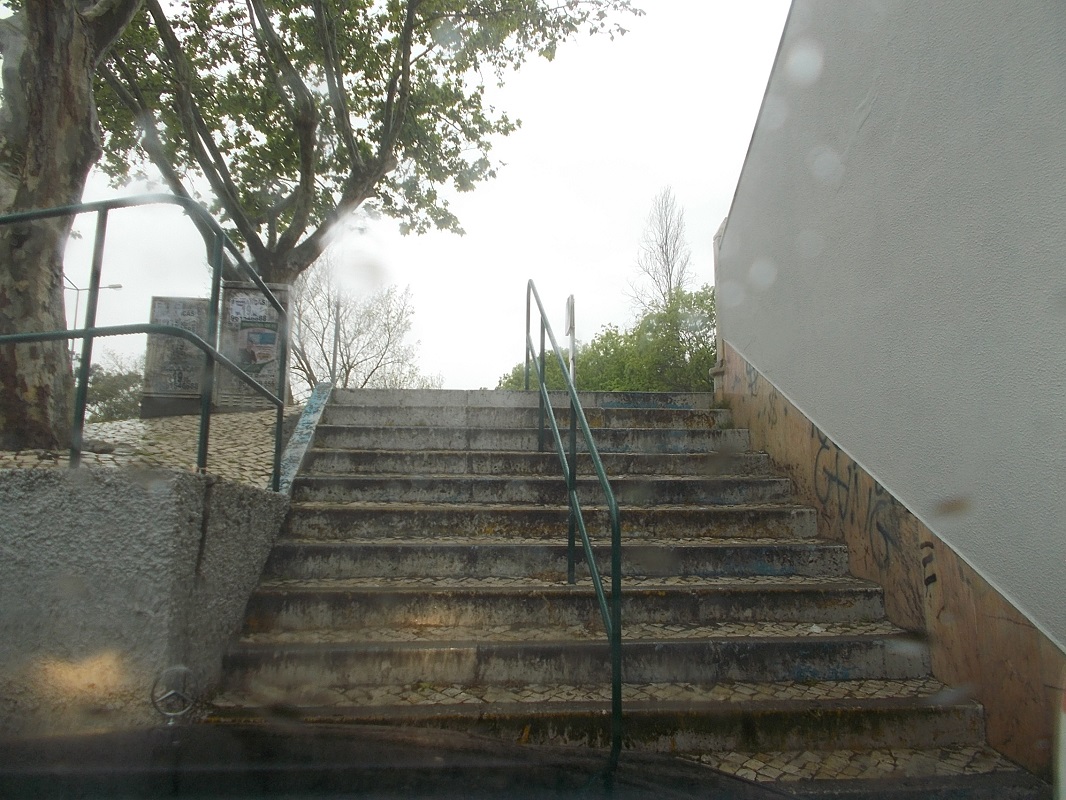

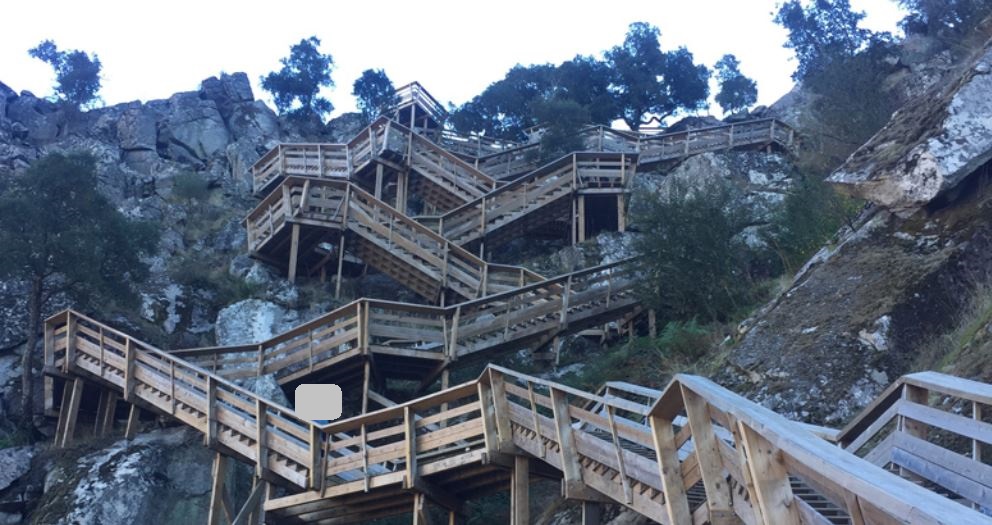

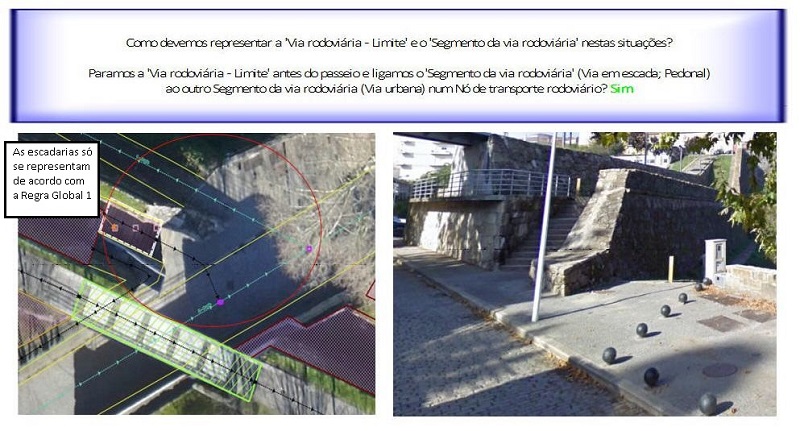

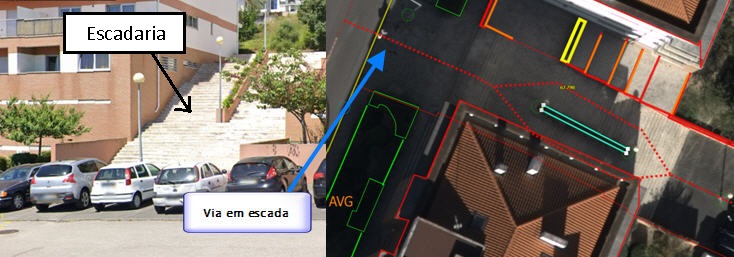

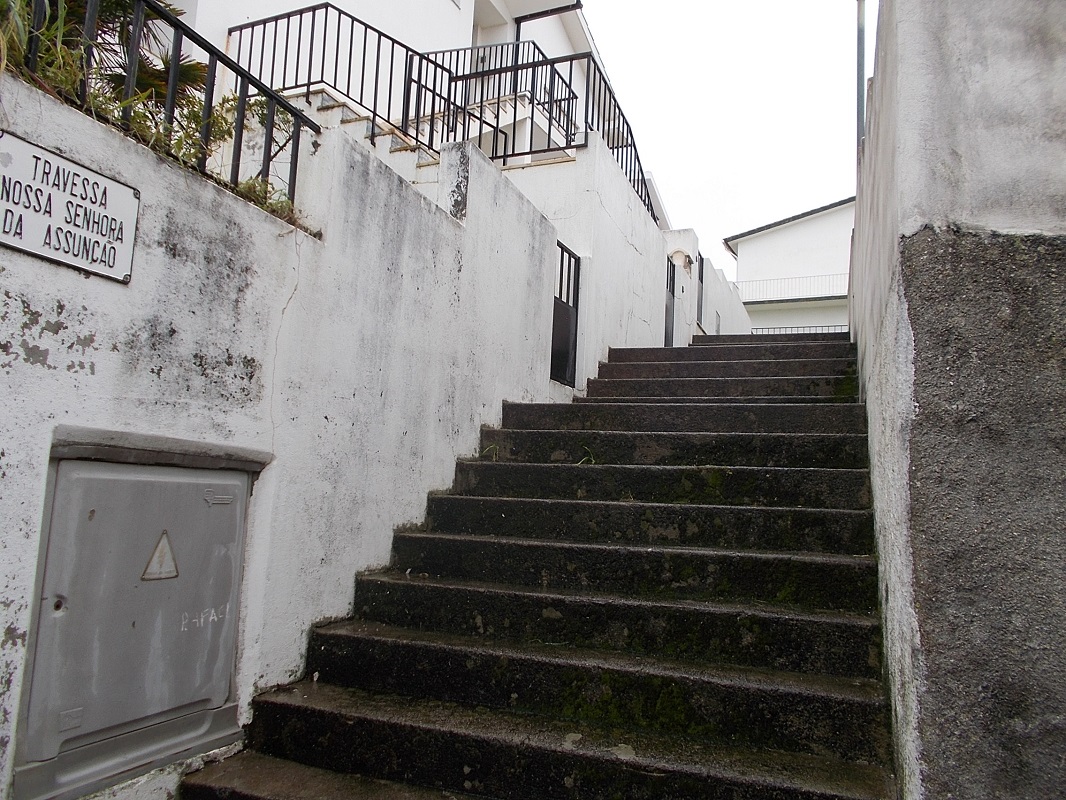

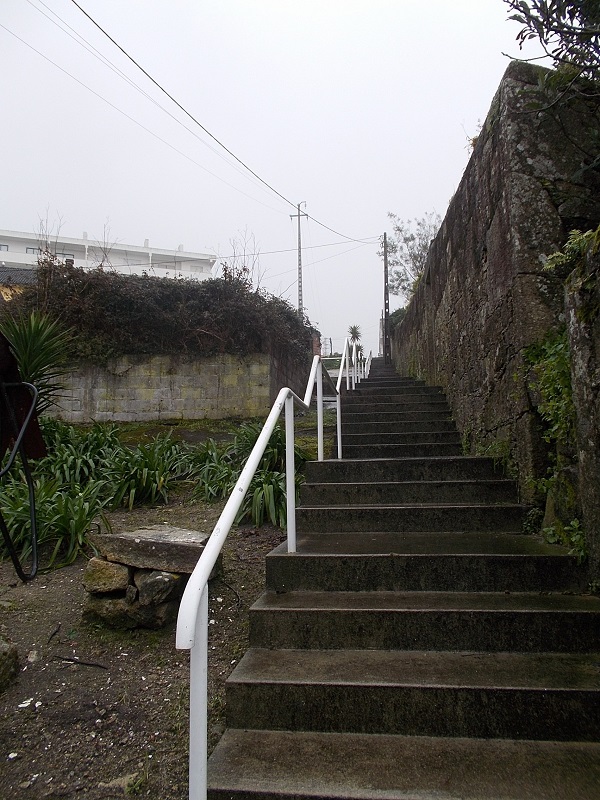

5	Via em escada	pedestrianZone / walkway	x	x	Via em degraus dispostos em plano inclinado.		,,,,,

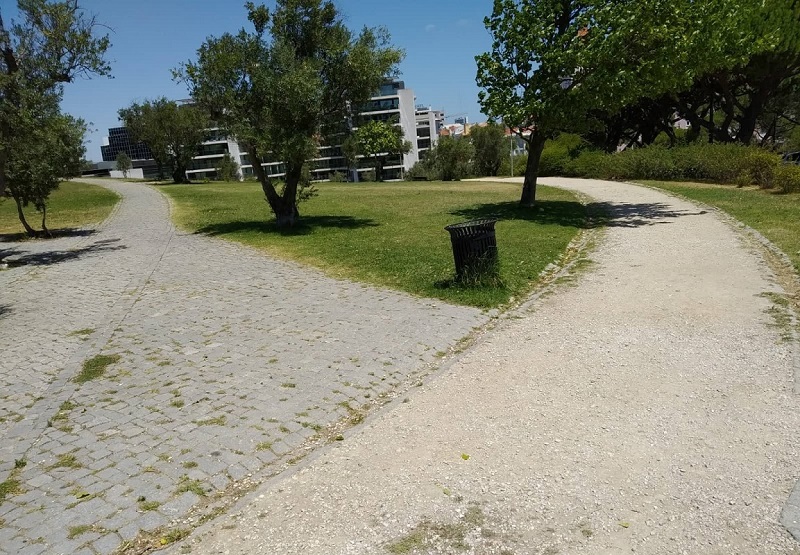

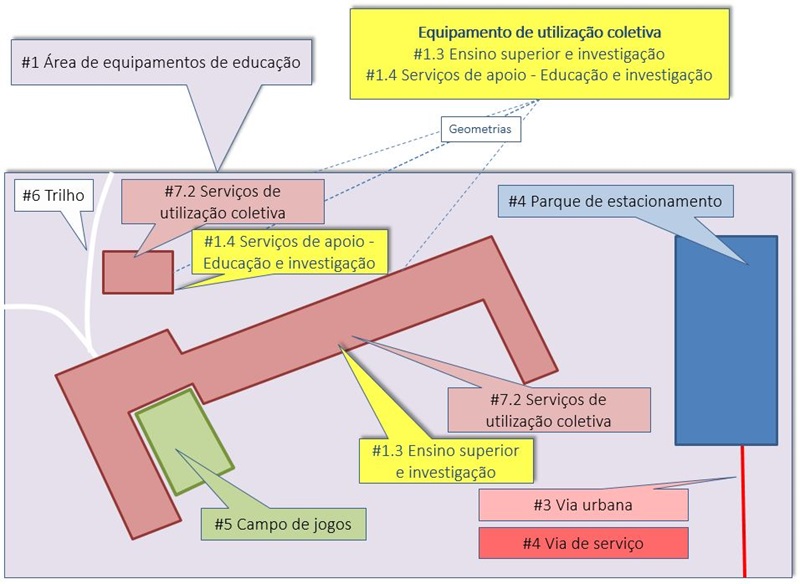

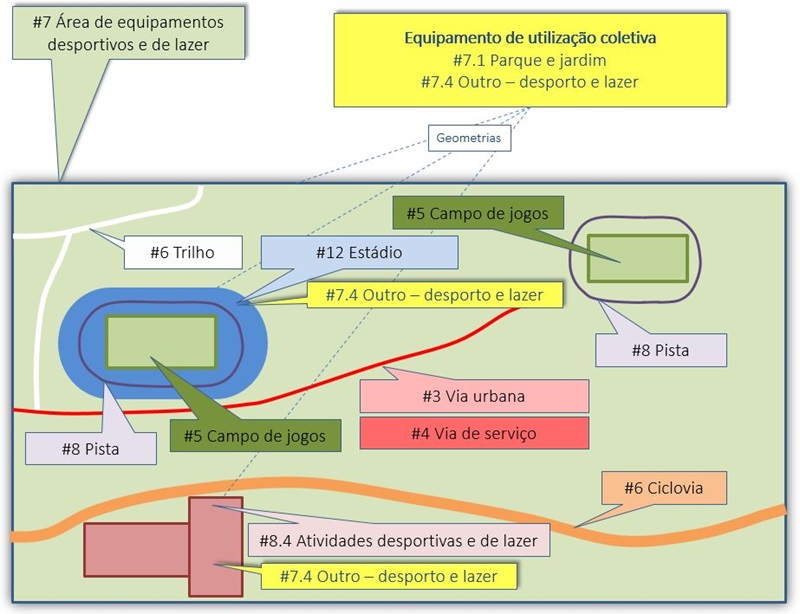

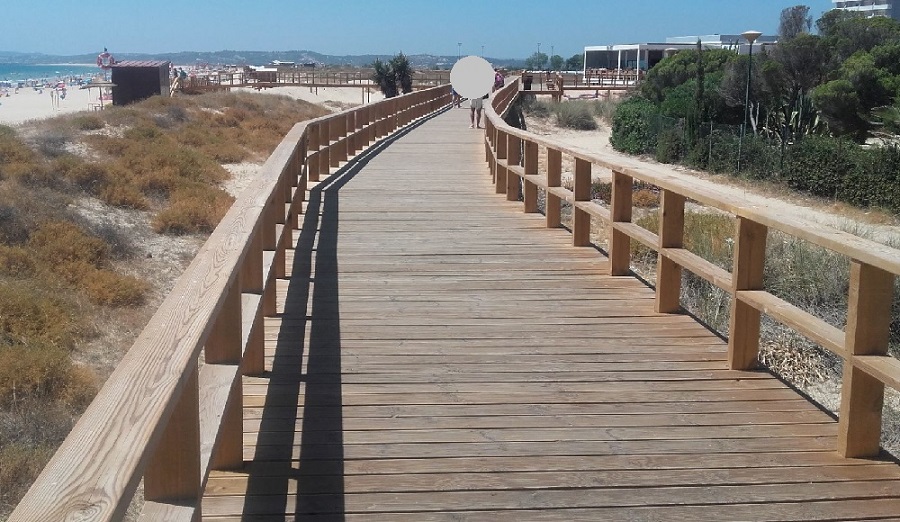

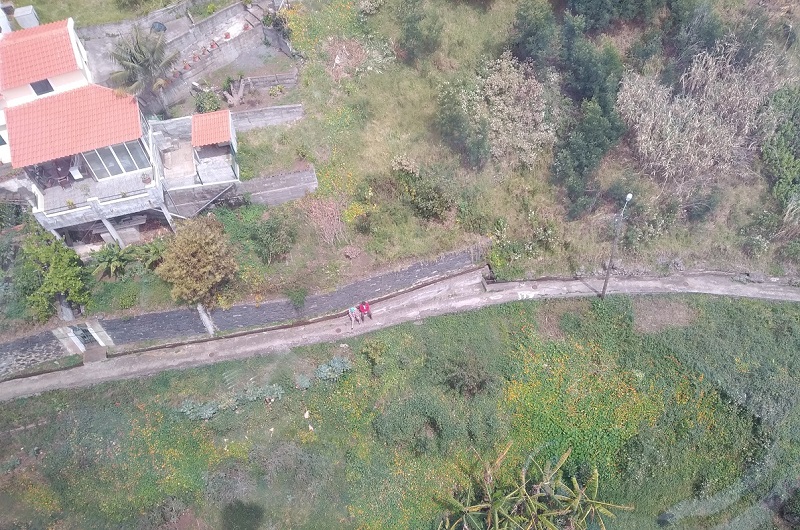

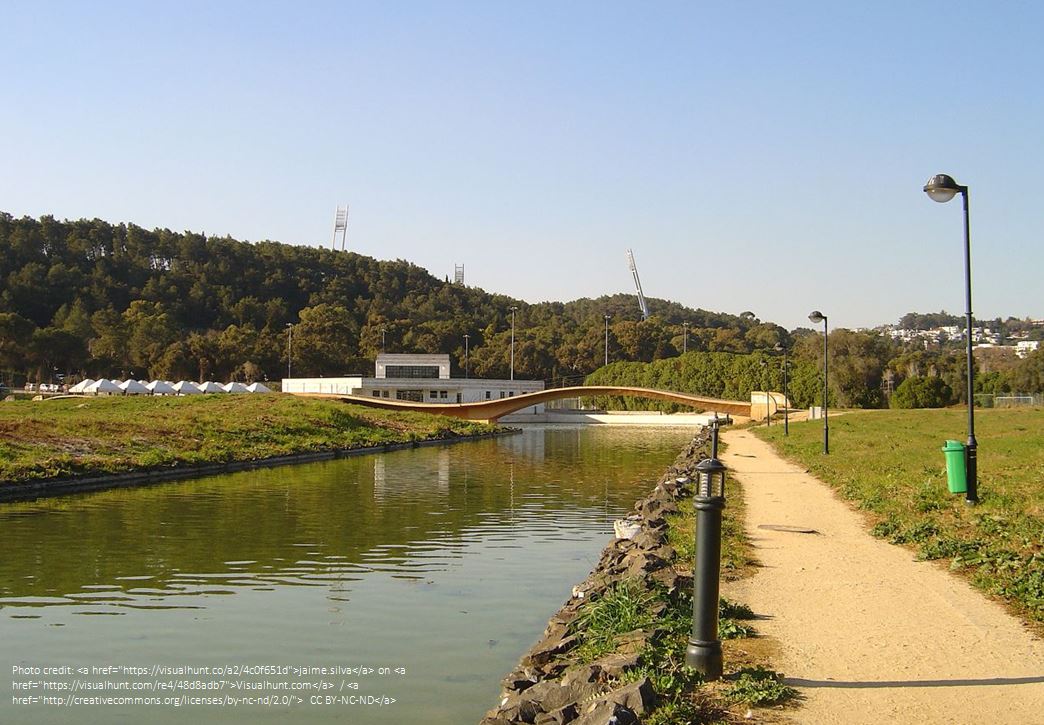

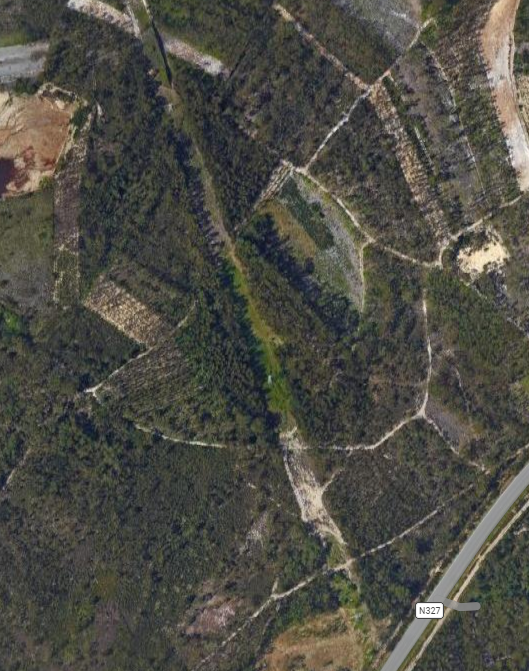

6	Trilho	pedestrianZone / walkway	x	x	Caminho estreito, vereda, carreiro ou atalho.		,,,,	,,,

codigoViaRodov

DEFINIÇÃO
Código da via rodoviária.

TIPO
Texto

OBSERVAÇÕES

FOTOS

ESQUEMAS

---

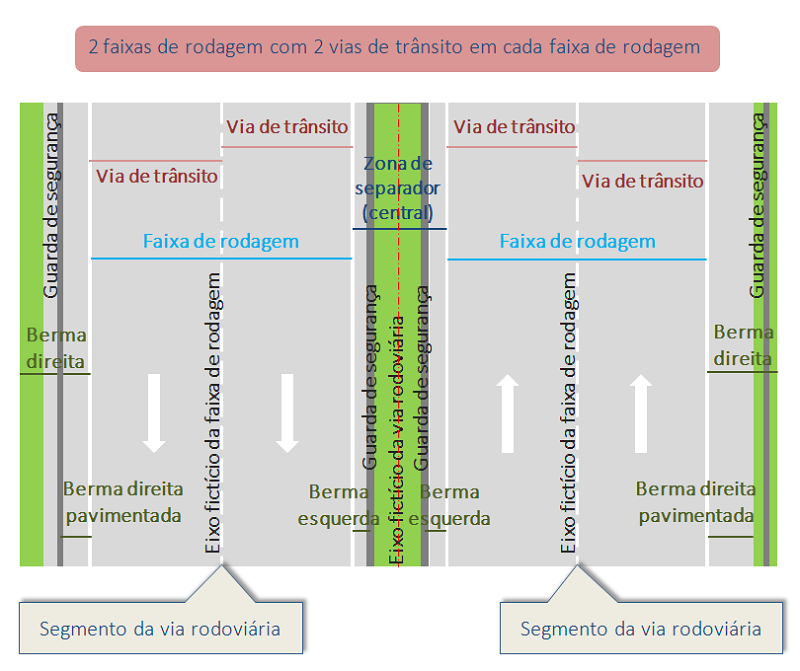

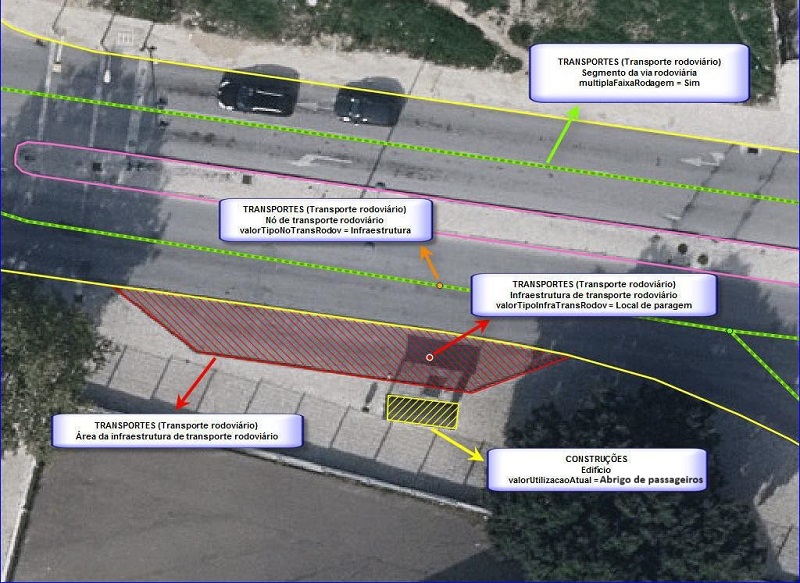

multiplaFaixaRodagem

DEFINIÇÃO

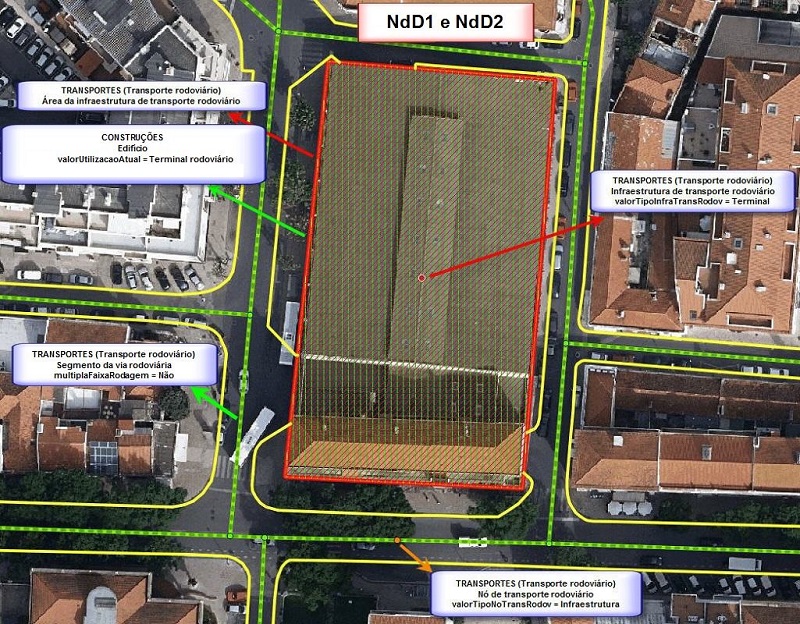

Indica se a via rodoviária correspondente a este segmento tem mais do que uma faixa de rodagem.

TIPO
Booleano

OBSERVAÇÕES

FOTOS

ESQUEMAS
,

---

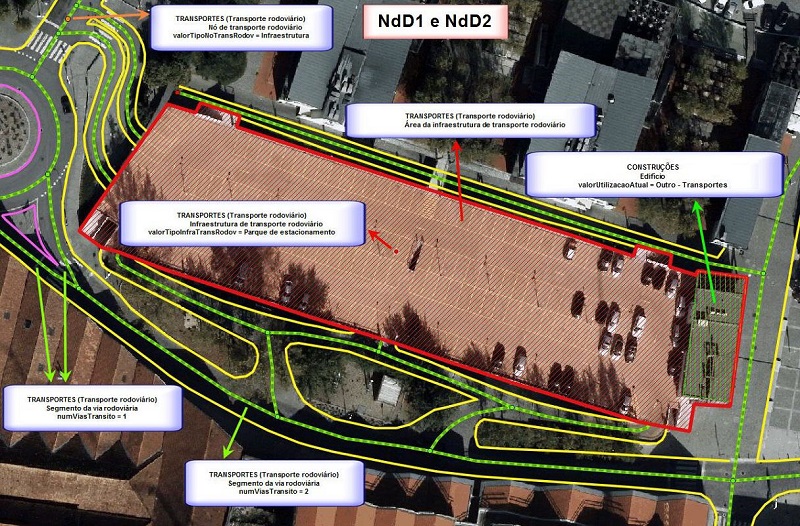

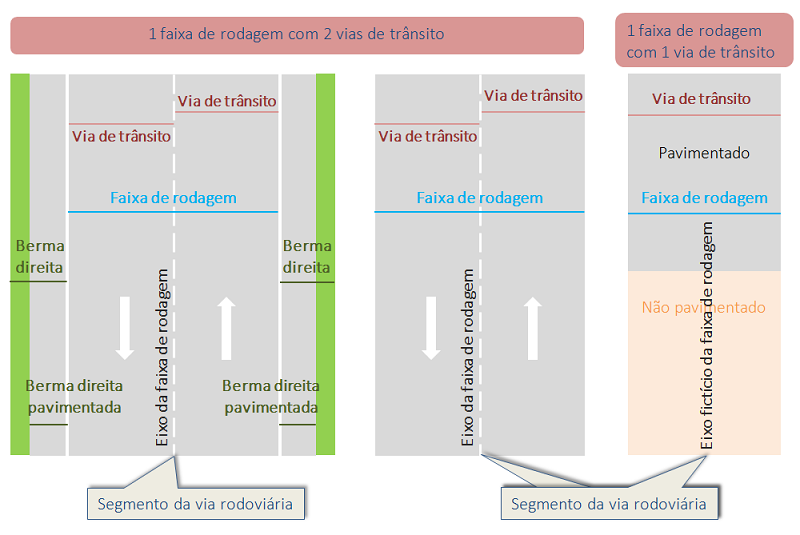

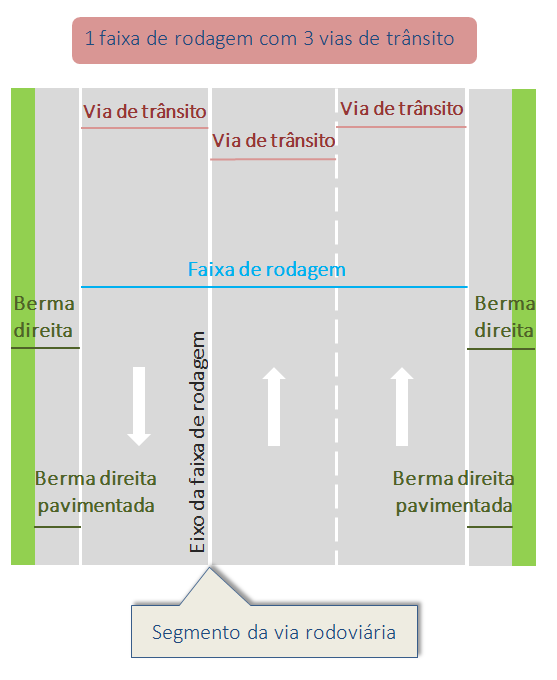

numViasTransito

DEFINIÇÃO

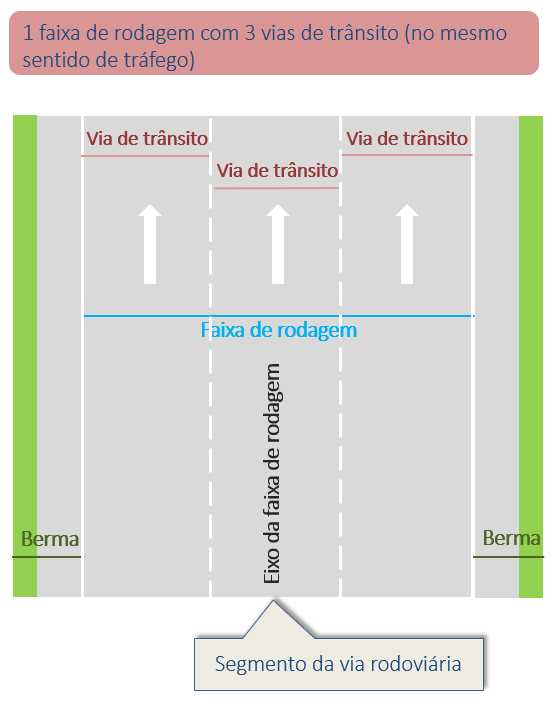

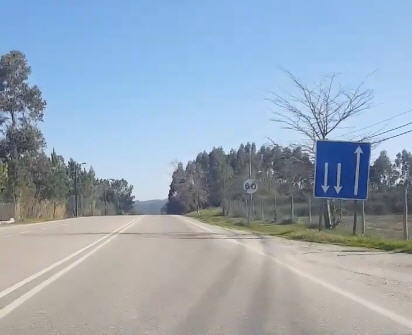

Número de vias de trânsito da faixa de rodagem.

TIPO
Inteiro

OBSERVAÇÕES

FOTOS

ESQUEMAS

---

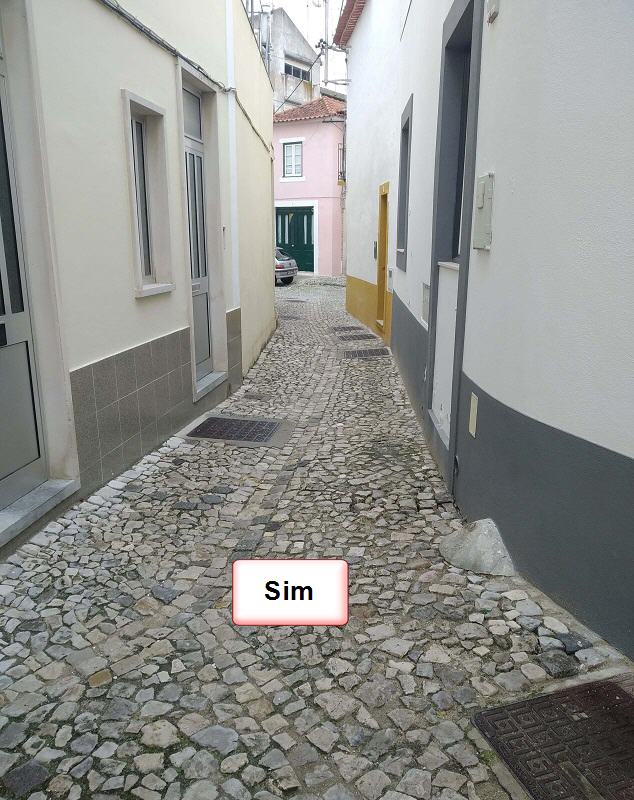

pavimentado

DEFINIÇÃO

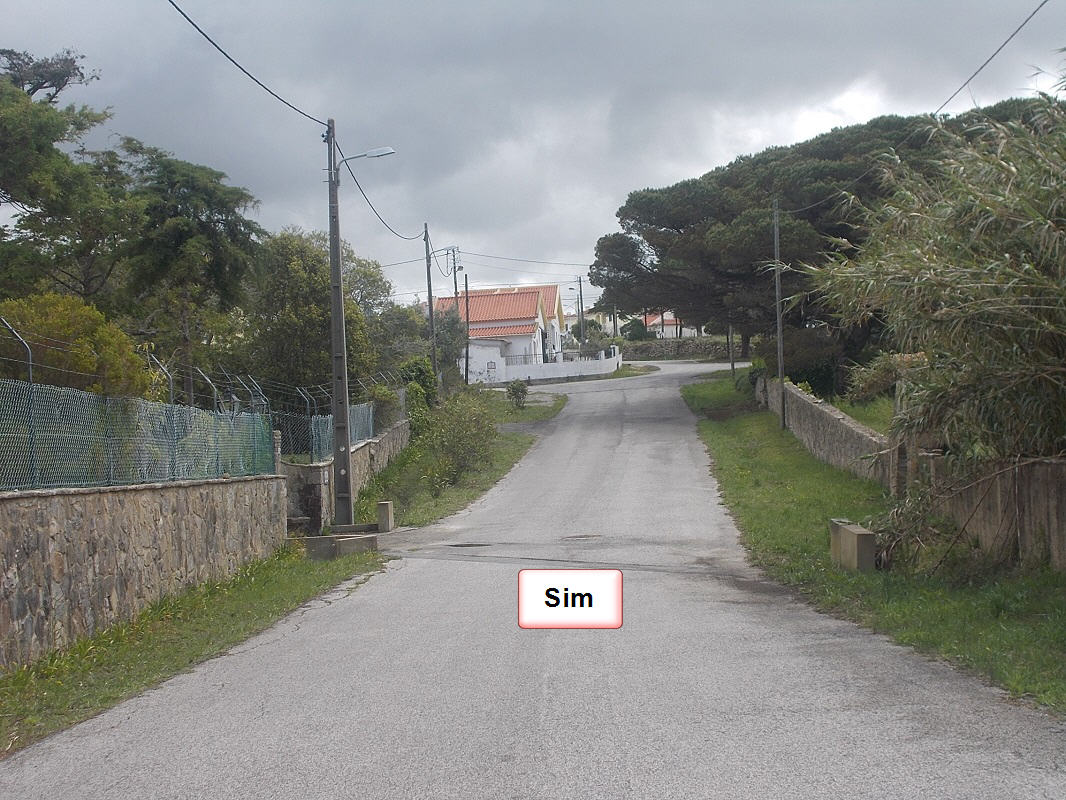

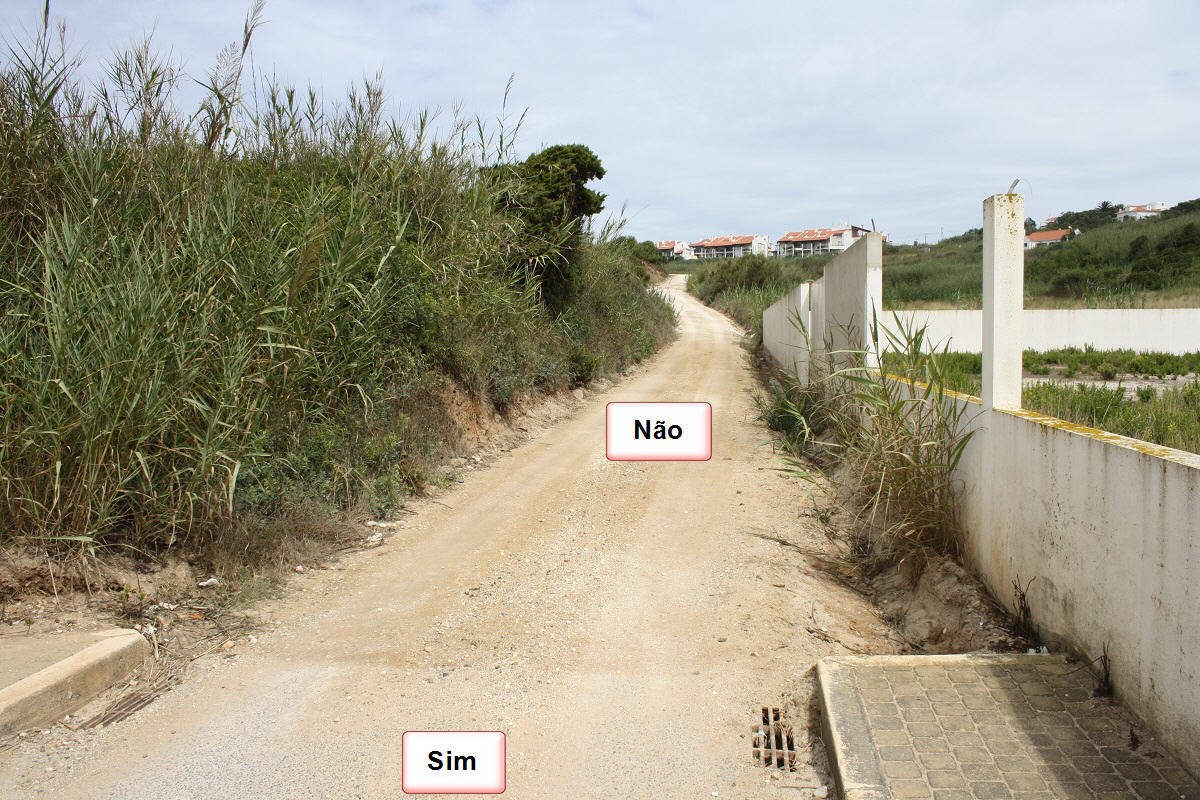

Identifica se a via rodoviária está pavimentada com aglomerado asfáltico, betão, mistura betuminosa ou pedra.

TIPO
Booleano

OBSERVAÇÕES

FOTOS
,,

ESQUEMAS

---
