Normas e especificações técnicas para a cartografia topográfica - Versão 2.0.2

Dicionário de objetos


Linha de quebra

Report
TEMA CARACTERÍSTICA GEOGRÁFICA OBJETO OBJETO INSPIRE DIMENSÃO
ALTIMETRIA Linha de quebra LinhaDeQuebra BreakLine 3D
DEFINIÇÃO
Linha crítica que descreve a forma de uma superfície altimétrica e indica uma descontinuidade no declive do terreno.
OBSERVAÇÕES

Report
FOTOS ESQUEMAS

Report
ATRIBUTO MULTIPLICIDADE DEFINIÇÃO TIPO NdD1 NdD2
identificador 1 Identificador unívoco - Universal Unique Identifier gerado através da função uuid_generate_v1mc(). UUID x x
inicioObjeto 1 Data e hora (até ao segundo) em que a versão em causa do objeto foi inserida ou alterada na base de dados. DataTempo x x
fimObjeto [0..1] Data e hora (até ao segundo) em que a versão em causa do objeto foi substituída ou retirada da base de dados. DataTempo
geometria 1 Geometria (linha) x x
valorClassifica 1 Caracterização da linha de quebra. Lista de códigos x x
valorNaturezaLinha 1 Identificação do tipo de linha de quebra. Lista de códigos x x
artificial 1 Indica se a linha de quebra, que representa a descontinuidade altimétrica, é devida a uma construção artificial presente no terreno. Booleano

Report

valorClassifica

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS
1 Base do declive bottom of slope x x Linha definidora do bordo inferior do terreno inclinado.
2 Alteração no declive change in slope Linha ou local onde o gradiente altimétrico se altera.
3 Linha de forma formLine Linha de rutura que representa uma orientação local em que a superfície altimétrica objeto de descrição apresenta o maior declive.
6 Topo do declive top of slope x x Linha definidora do bordo superior de terreno inclinado.
7 Limite de área plana flat area boundary Linha que delimita uma parte do território onde o modelo de elevação tem que ser restringido ao mesmo valor de elevação.

valorNaturezaLinha

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS

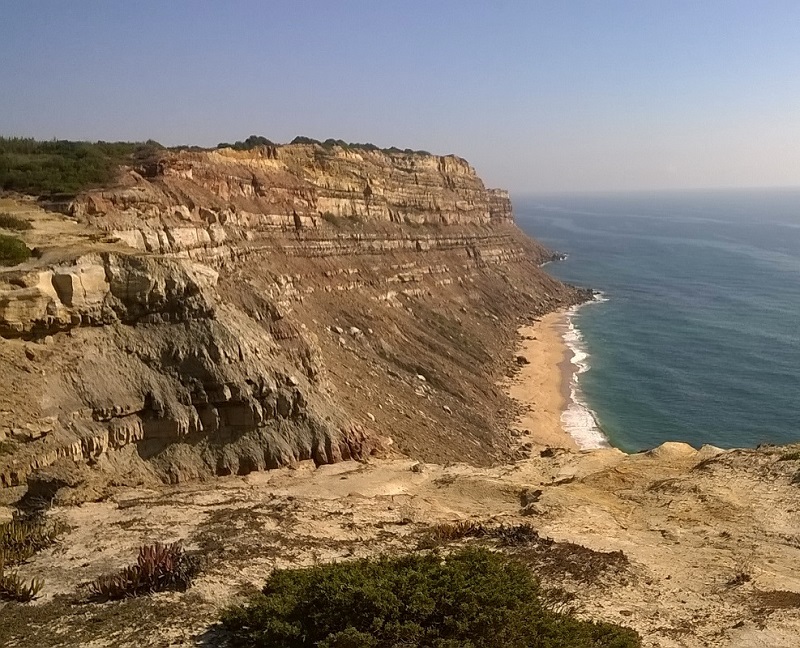

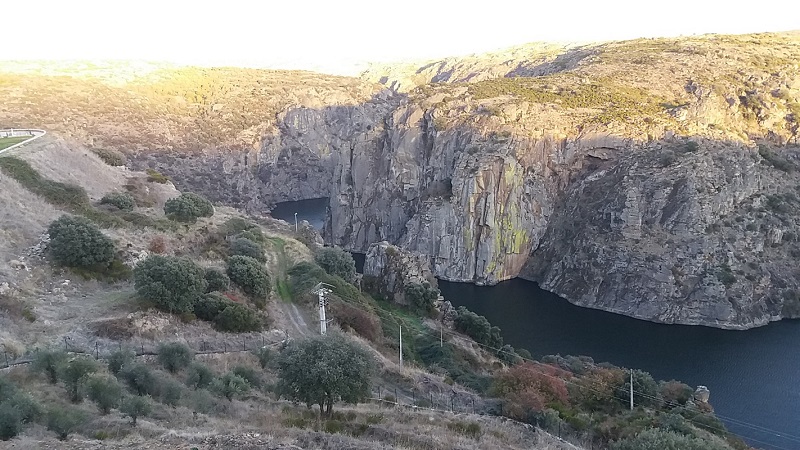

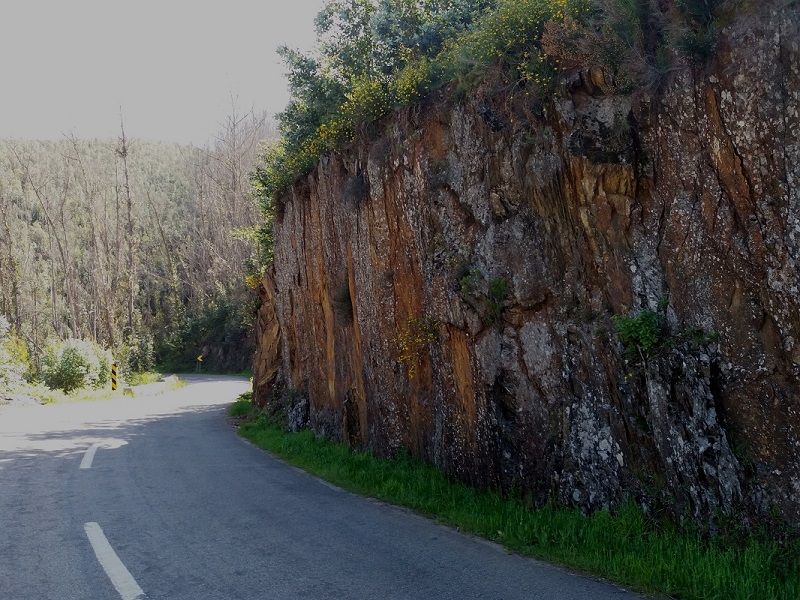

1 Escarpado x x Linha definidora do bordo de terreno de elevada inclinação, quase a pique. ,,

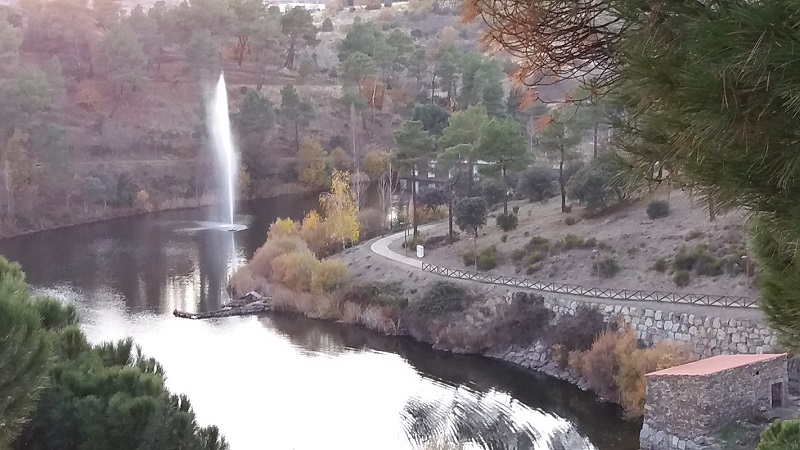

2 Talude x x Linha delimitadora de aterro (zona onde se depositaram terras para definir uma sobrelevação) ou do desaterro (zona de onde se retiraram terras para gerar uma depressão).

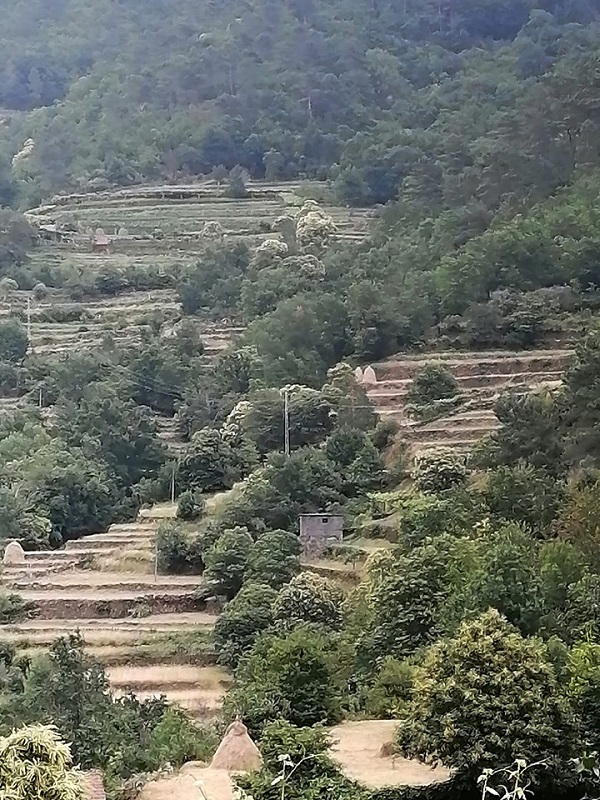

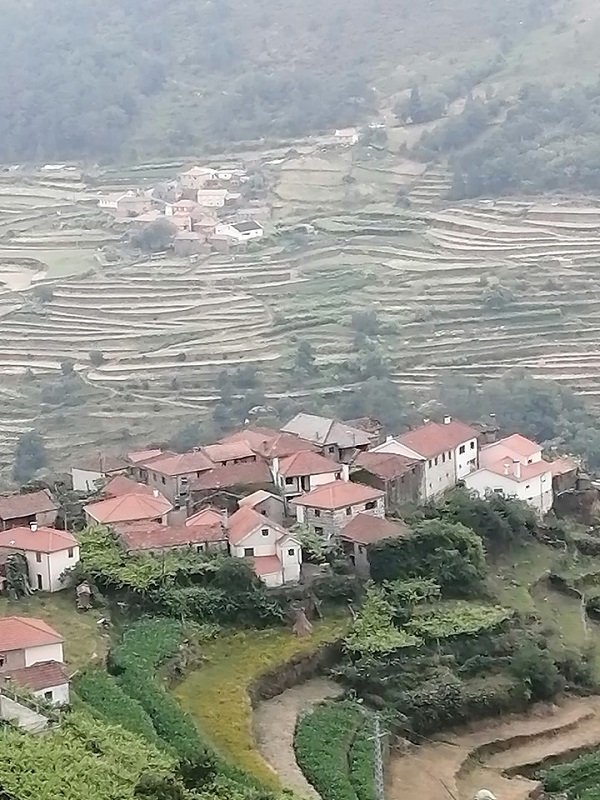

3 Socalco x x Linha delimitadora da porção de terreno mais ou menos plano existente em encostas, destinando-se normalmente a cultivo. ,
4 Combro x x Linha delimitadora de pequena elevação no terreno, normalmente para separar várias zonas de água, nomeadamente em arrozais e outras culturas semelhantes.

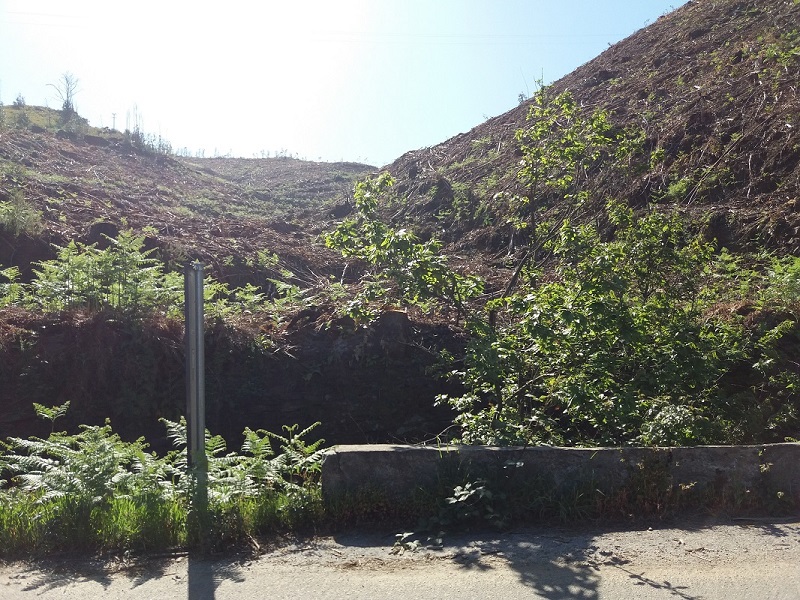

5 Talvegue Linha de forma que resulta da reunião de duas vertentes do terreno com concavidade voltada para cima.

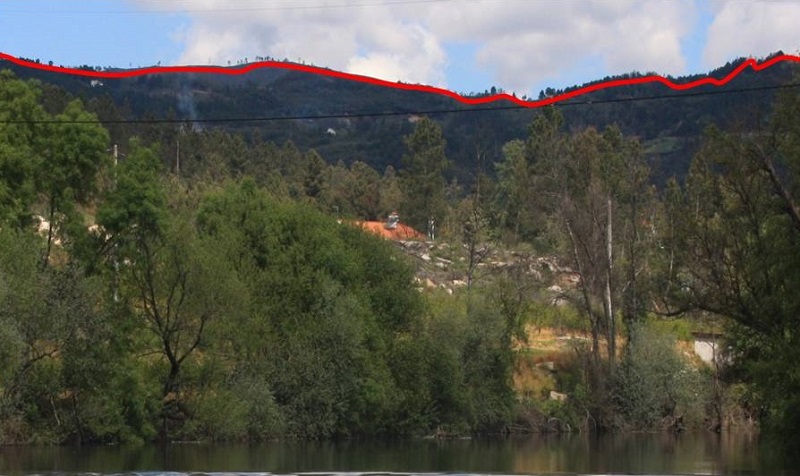

6 Cumeada Linha de forma que resulta da reunião de duas vertentes do terreno com concavidade voltada para baixo (Linha de festo).
7 Plano Limite de área plana que delimita uma parte do território onde o valor altimétrico é constante. Este limite deve ser fechado e recolhido apenas para representar as áreas planas (Albufeiras, Lagos, Lagoas, etc.).
Report

artificial

DEFINIÇÃO
Indica se a linha de quebra, que representa a descontinuidade altimétrica, é devida a uma construção artificial presente no terreno.
TIPO
Booleano
OBSERVAÇÕES
FOTOS
ESQUEMAS
