Normas e especificações técnicas para a cartografia topográfica - Versão 2.0.2

Dicionário de objetos


Construção poligonal

Report
TEMA CARACTERÍSTICA GEOGRÁFICA OBJETO OBJETO INSPIRE DIMENSÃO
CONSTRUÇÕES Construção poligonal ConstruPolig 2D
DEFINIÇÃO
Construção poligonal não classificada como “Edifício”.
OBSERVAÇÕES

Report
FOTOS ESQUEMAS

Report
ATRIBUTO MULTIPLICIDADE DEFINIÇÃO TIPO NdD1 NdD2
identificador 1 Identificador unívoco - Universal Unique Identifier gerado através da função uuid_generate_v1mc(). UUID x x
inicioObjeto 1 Data e hora (até ao segundo) em que a versão em causa do objeto foi inserida ou alterada na base de dados. DataTempo x x
fimObjeto [0..1] Data e hora (até ao segundo) em que a versão em causa do objeto foi substituída ou retirada da base de dados. DataTempo
geometria 1 Geometria (polígono) x x
valorTipoConstrucao 1 Tipo de construção poligonal. Lista de códigos x x
nome [0..1] Nome da construção. Texto x x

Report

valorTipoConstrucao

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS

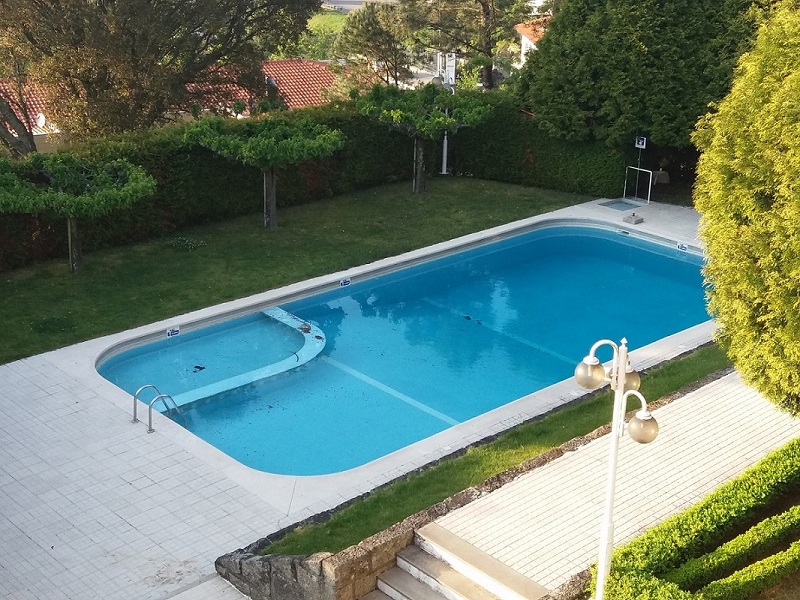

3 Piscina OtherConstruction (openAirPool) x x Reservatório feito de pedra, cimento ou outro material, onde se armazena água para fins lúdicos. Devem ser apenas consideradas as piscinas de carácter permanente.

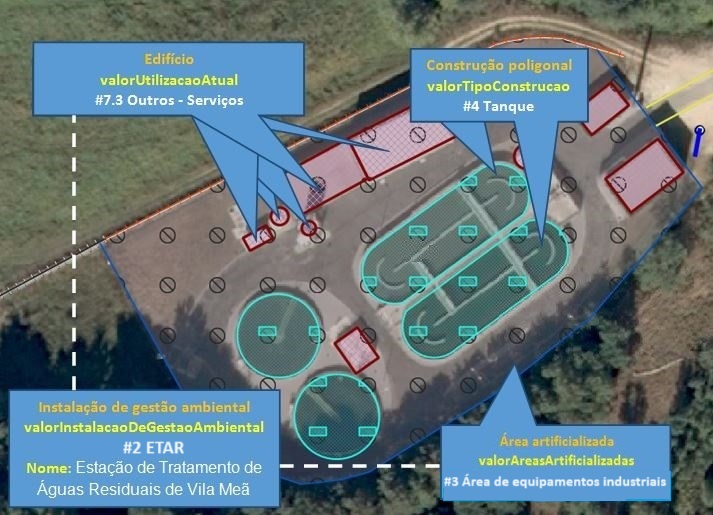

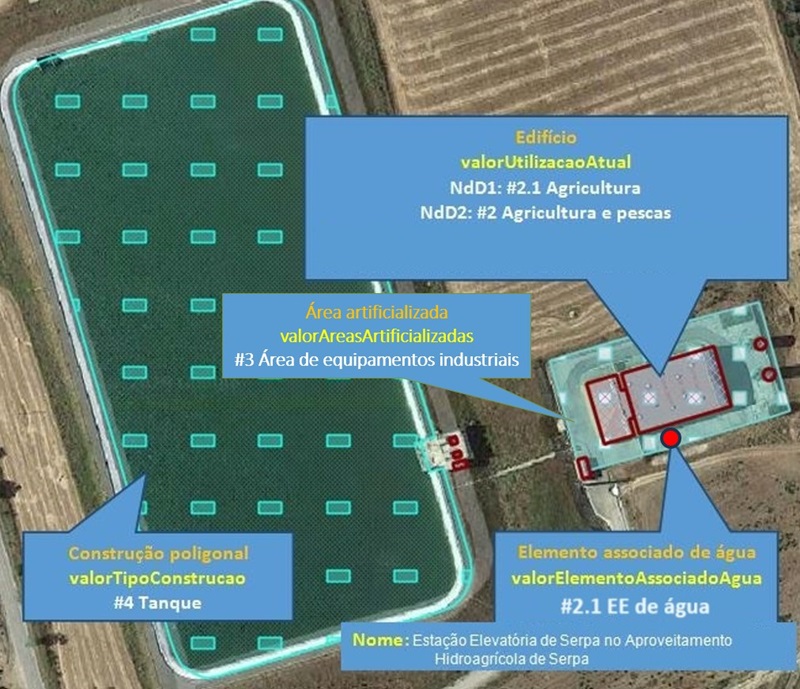

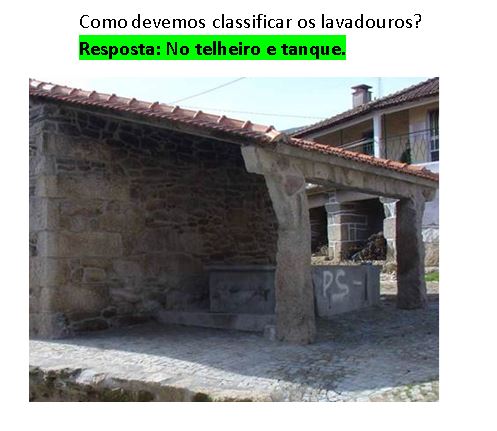

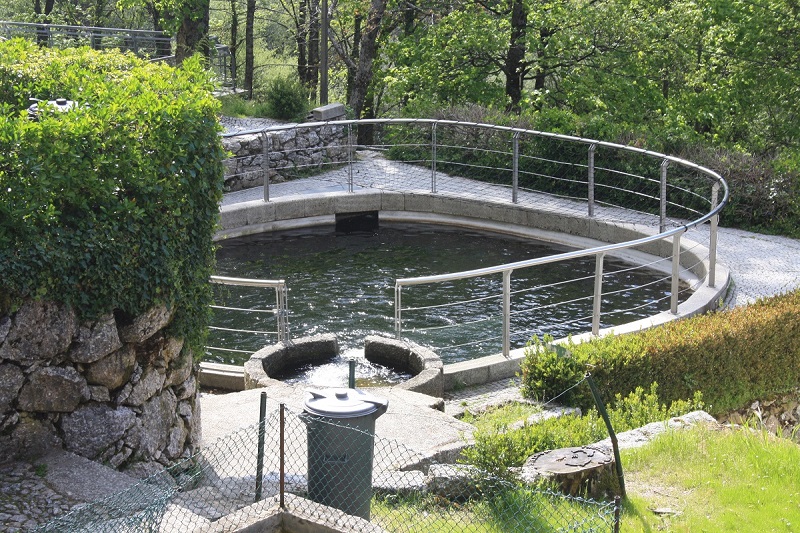

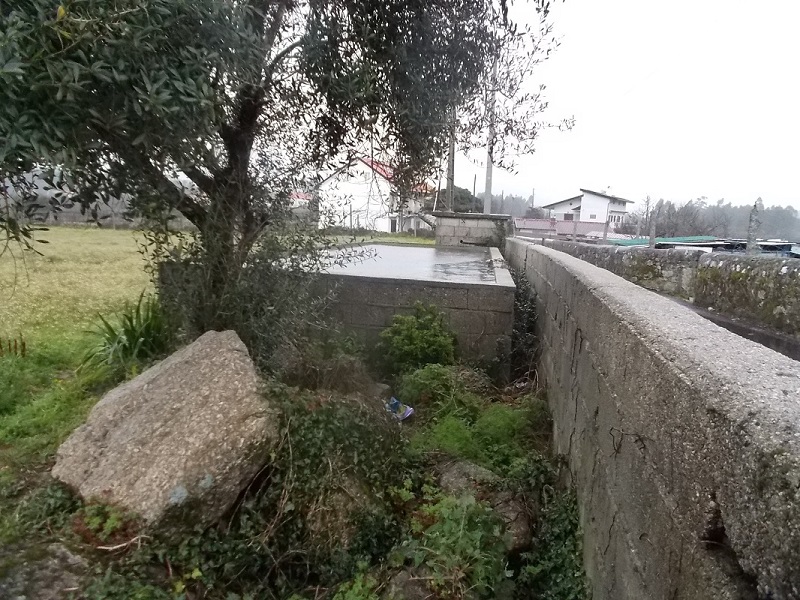

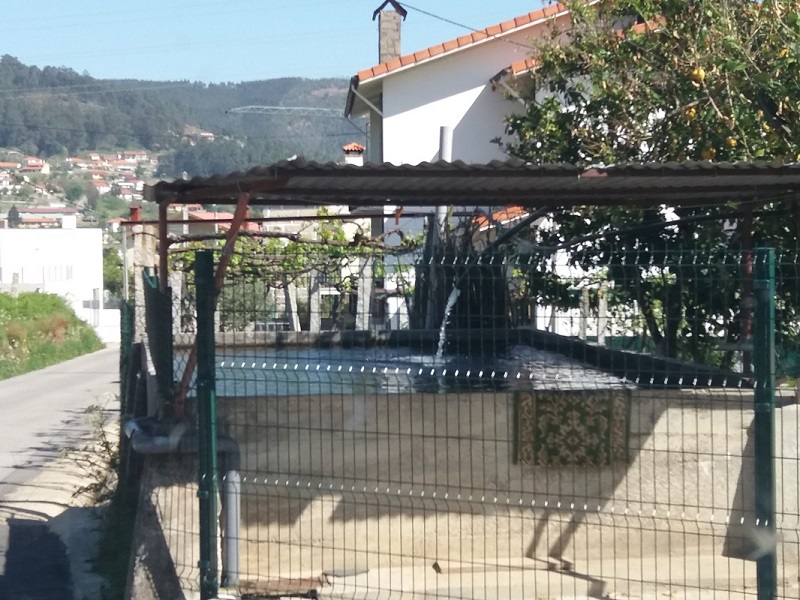

4 Tanque x x Reservatório feito de pedra, cimento ou outro material, onde se armazena água para fins diversos como rega, lavagem de roupa, bebedouro de animais, salinas, aquicultura ou para tratamento de águas residuais ou águas de abastecimento. ,,, ,

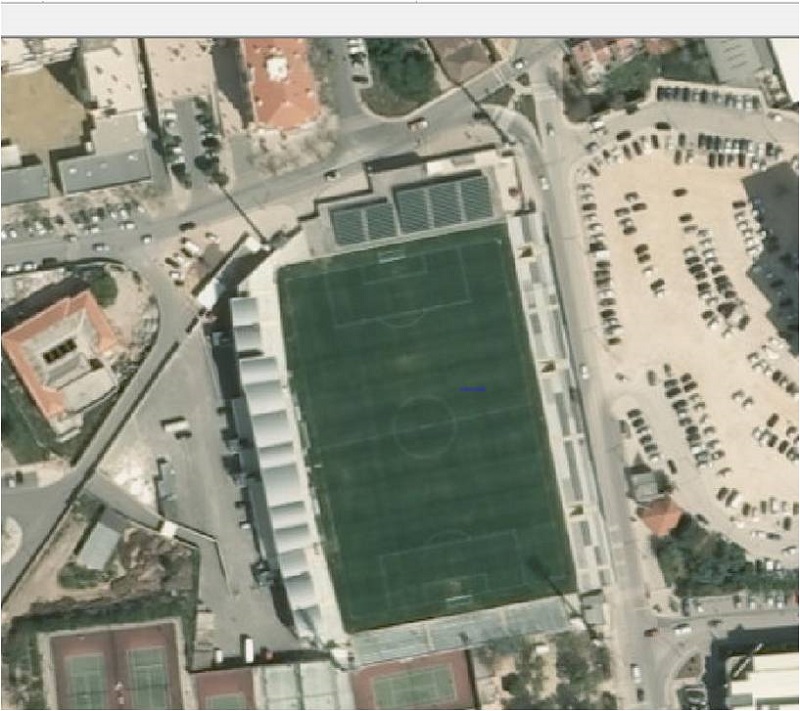

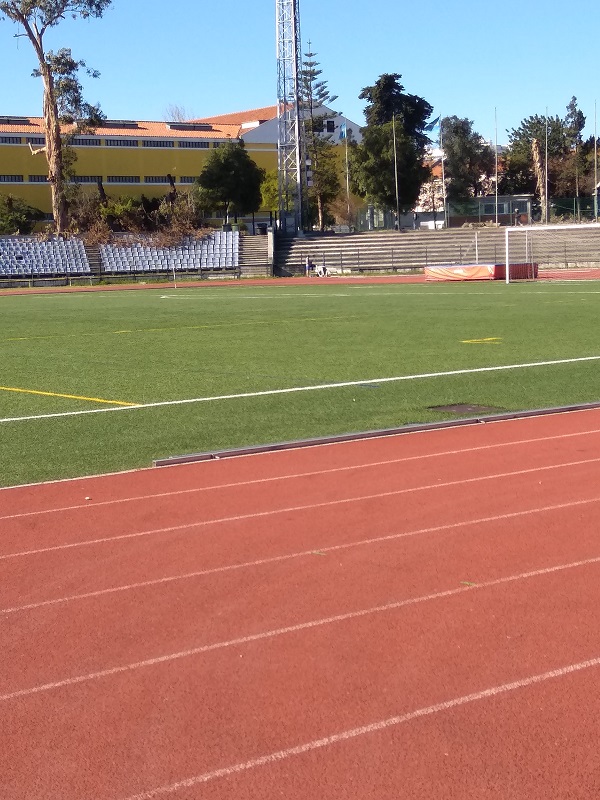

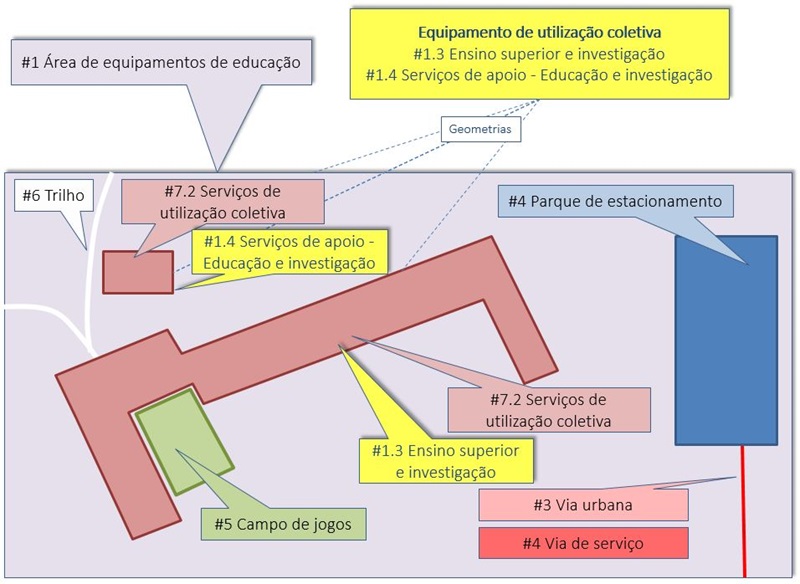

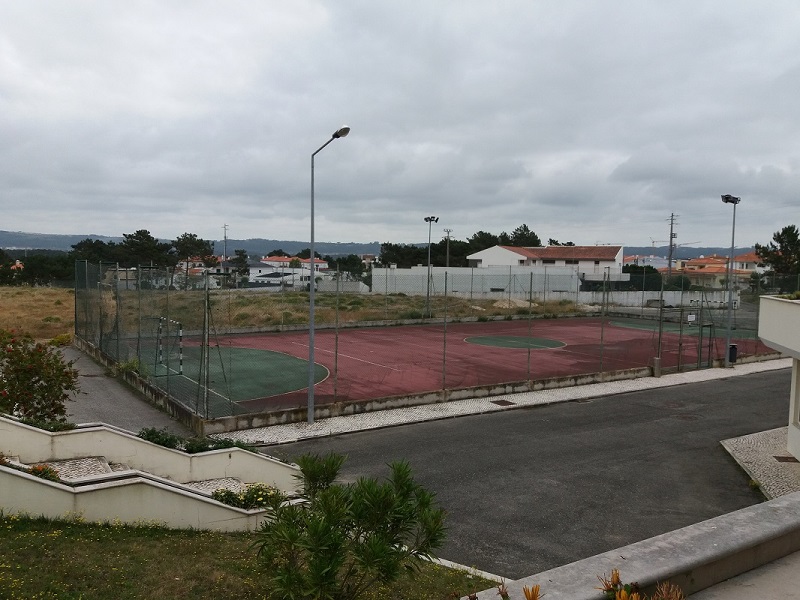

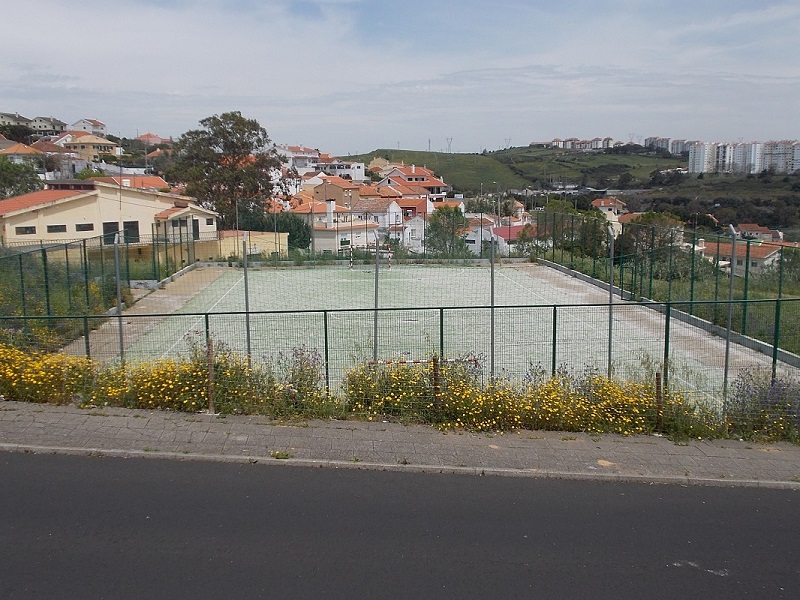

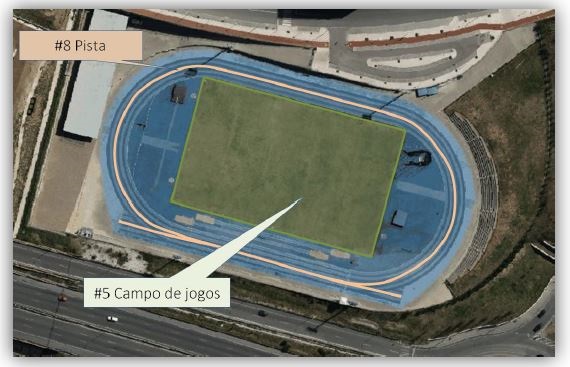

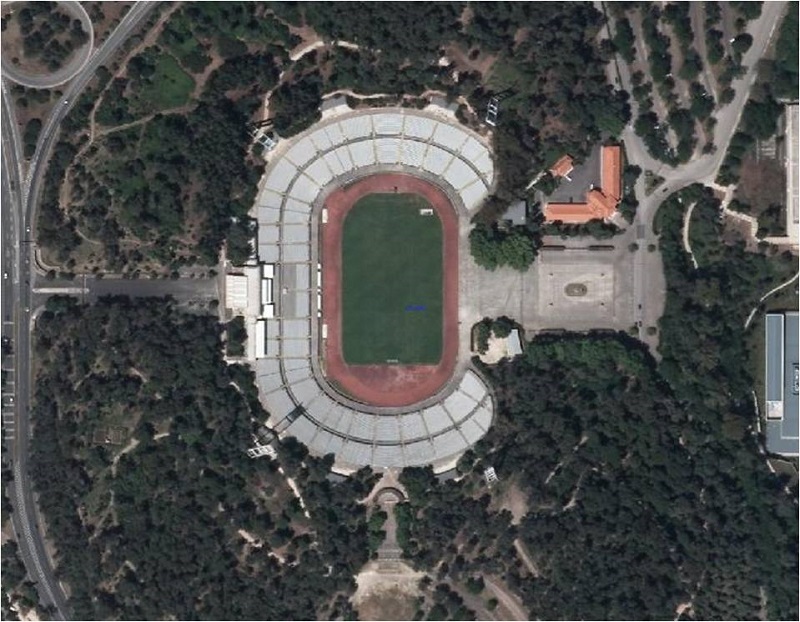

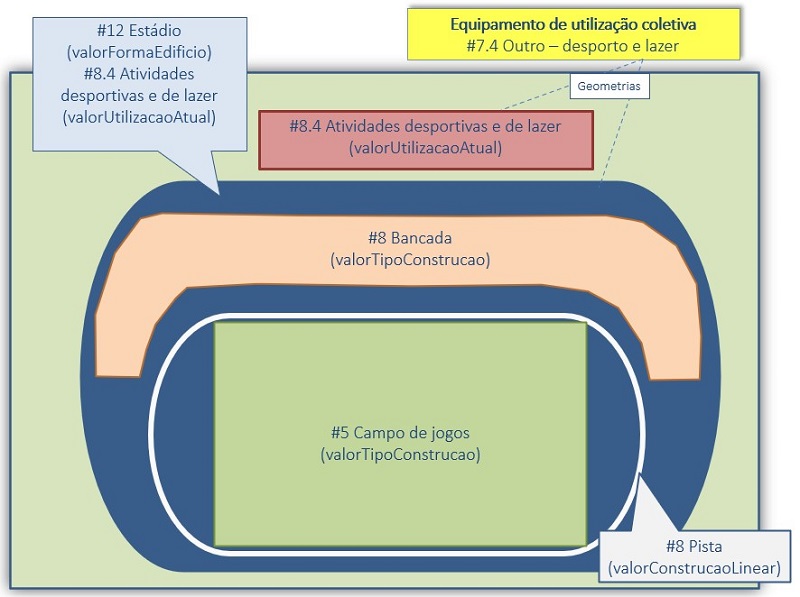

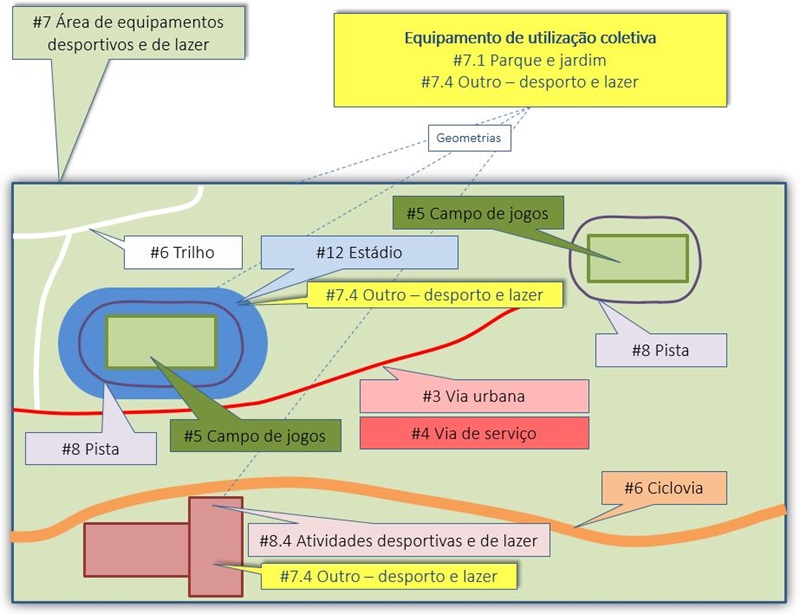

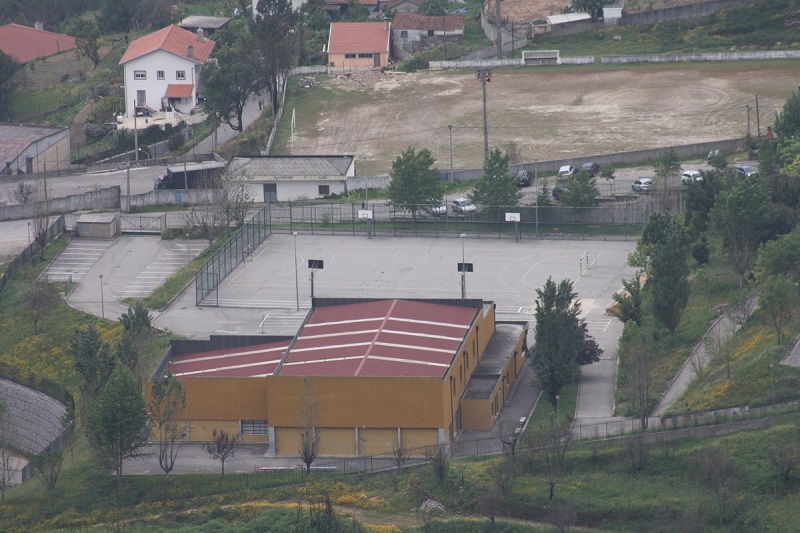

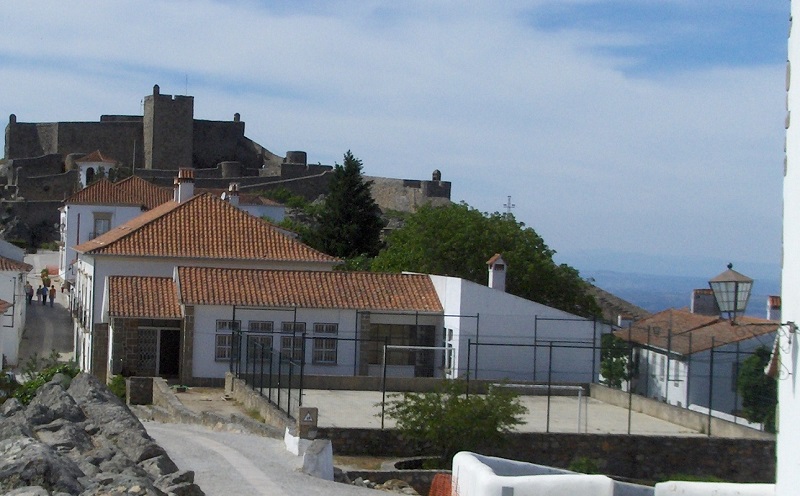

5 Campo de jogos x x Limite do campo de jogos. ,,,,,, ,,,

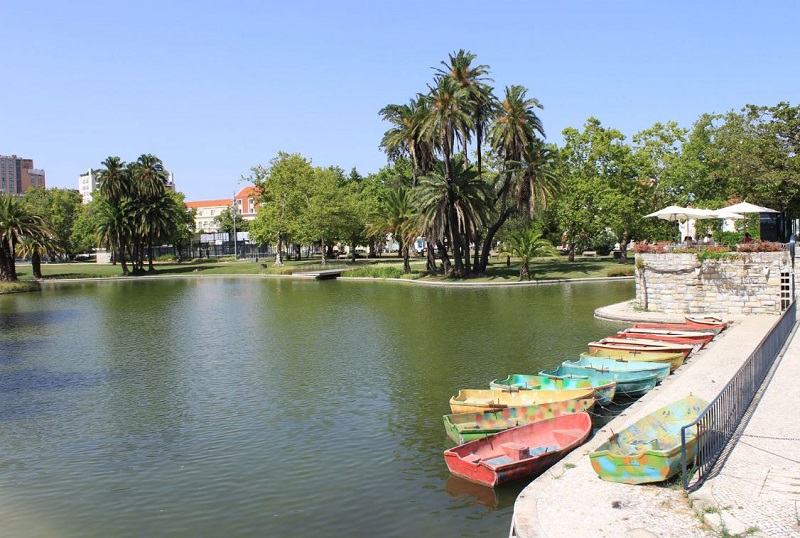

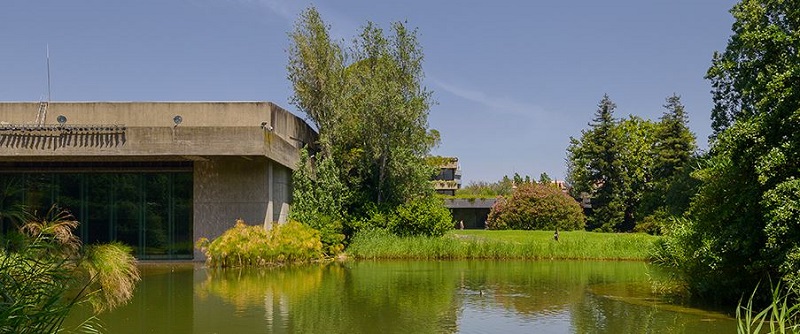

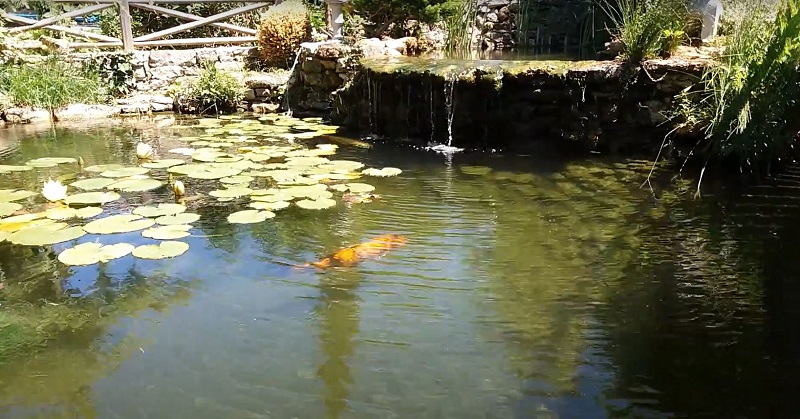

6 Lago de jardim x x Pequena extensão de água que cobre uma área com fundo impermeável e tem fins decorativos ou recreativos. ,,

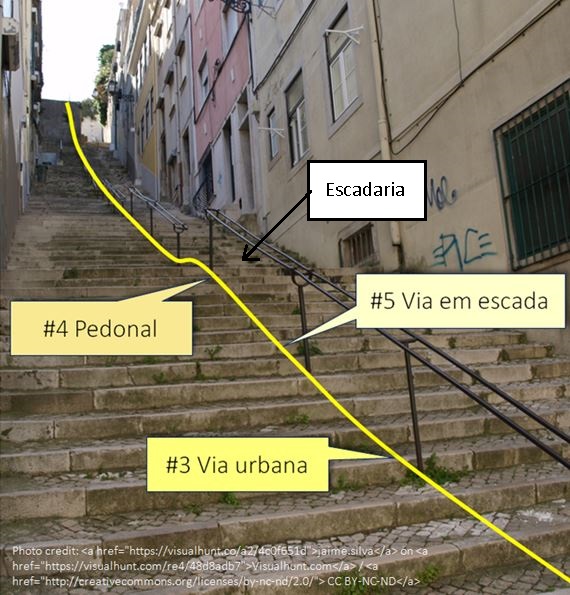

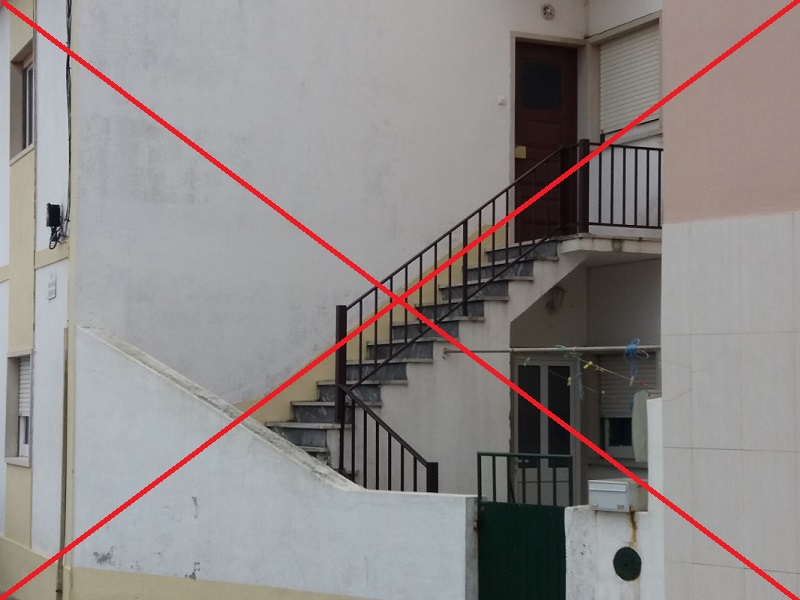

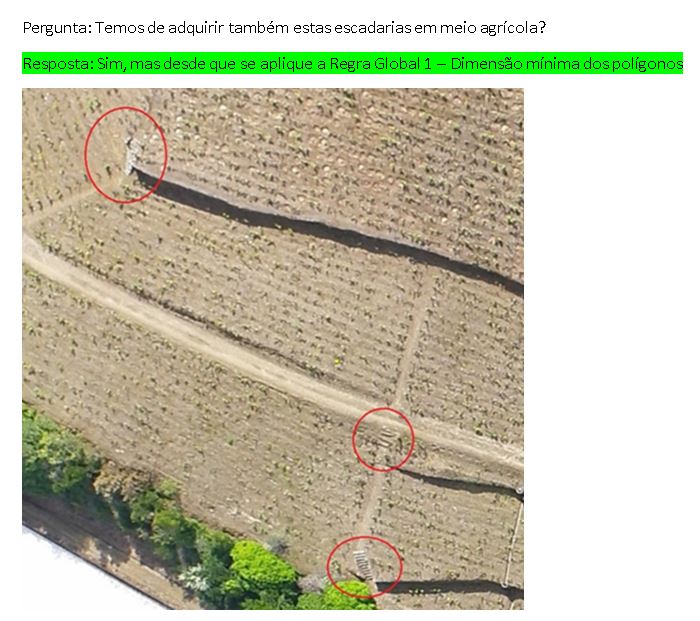

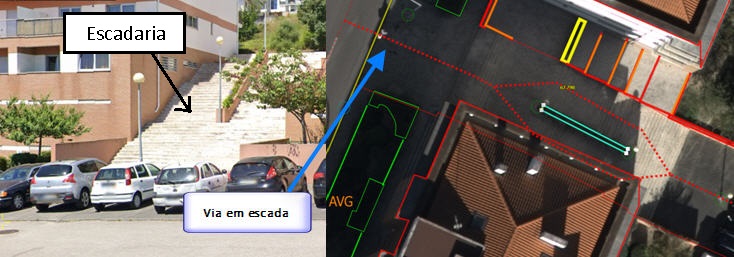

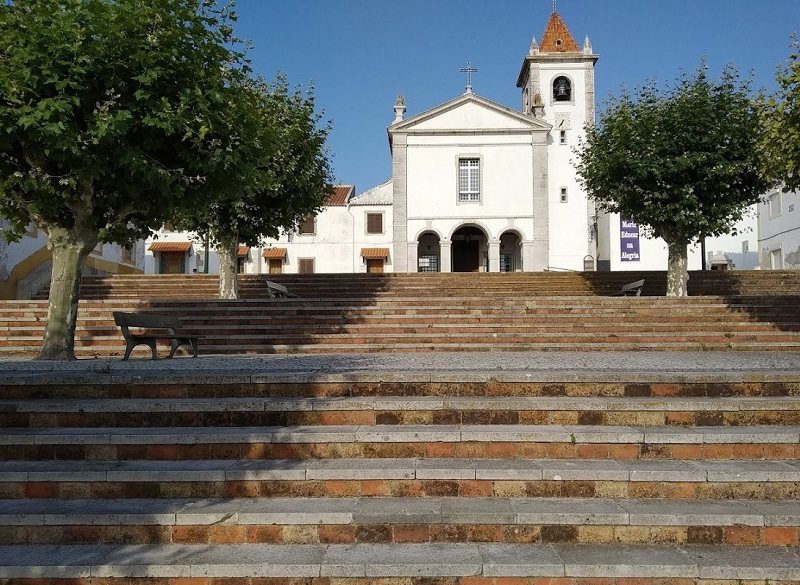

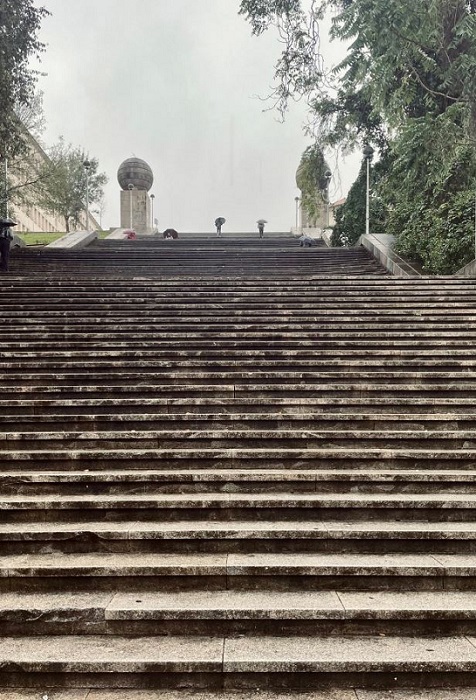

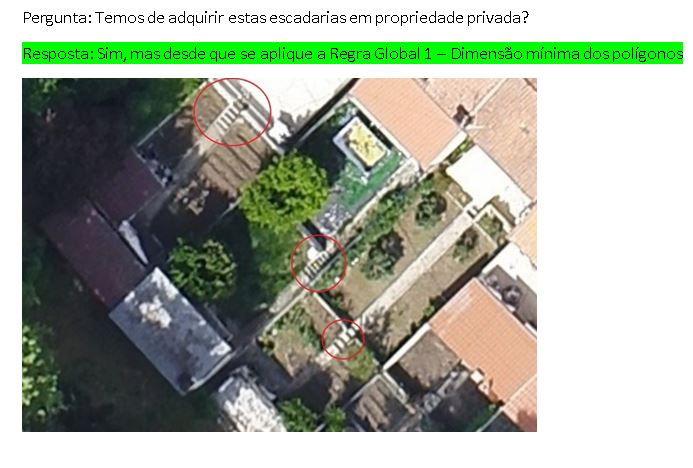

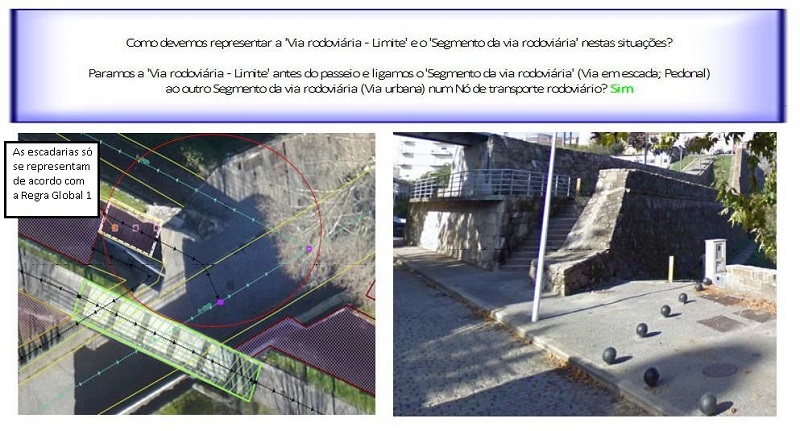

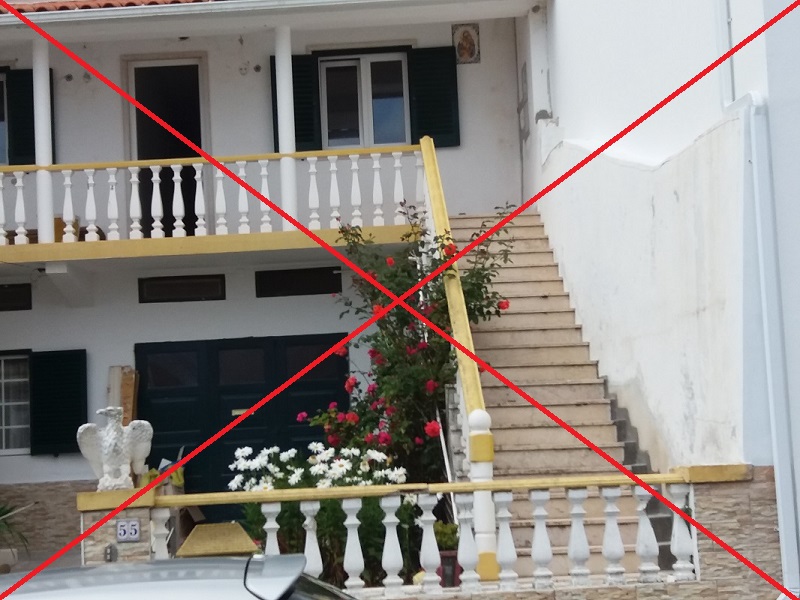

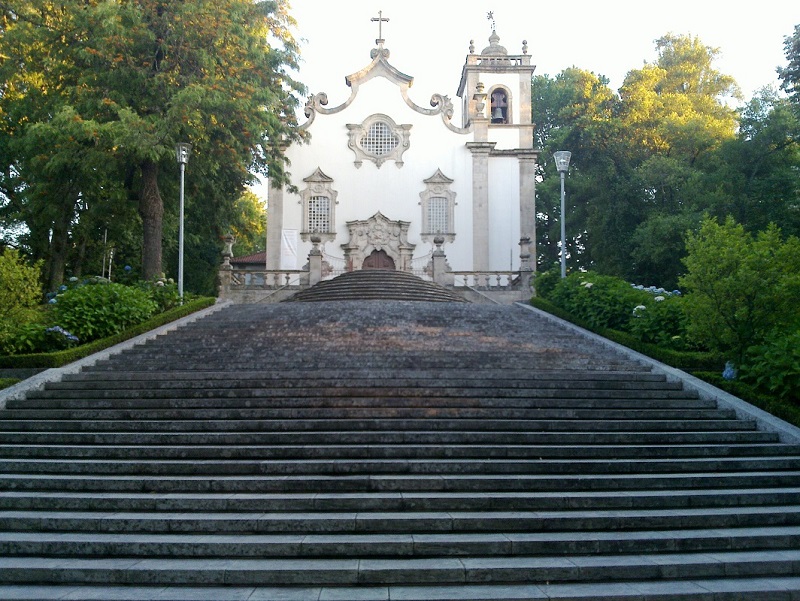

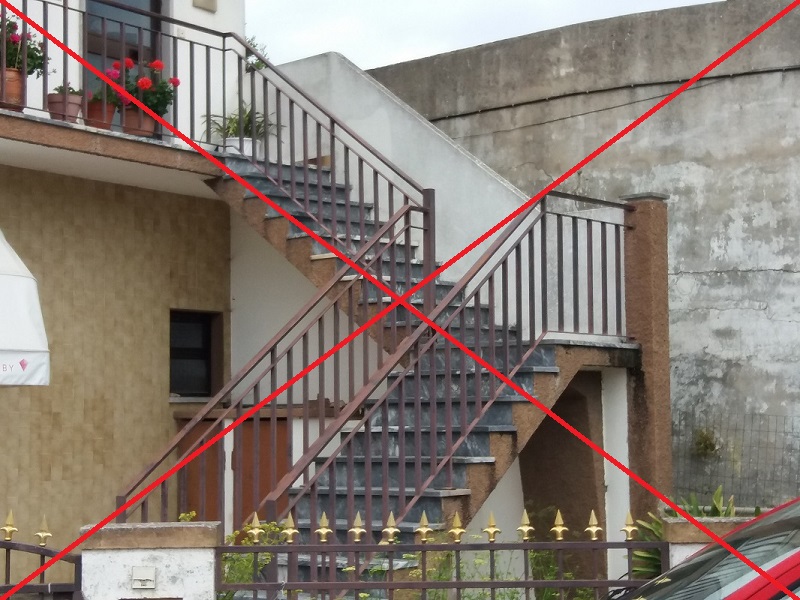

7 Escadaria OtherConstruction x x Escada ou série de escadas que podem estar separadas por descansos. As escadarias ligadas aos edifícios não devem ser consideradas. Se as escadarias forem simultaneamente uma via de comunicação, também devem ser representadas como “Via em escada” de acordo com as regras do Tema do Transporte Rodoviário. ,,,,,,, ,,,,
8 Bancada x x Conjunto de assentos dispostos em filas sucessivas, cada uma num nível superior ao da anterior (existe em estádios ou anfiteatros).

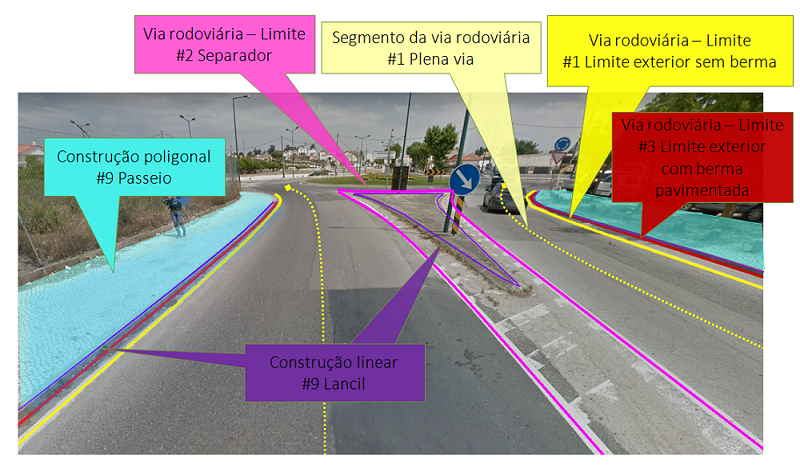

9 Passeio Área que ladeia a via rodoviária e que se destina à circulação de peões.
10 Limite da construção linear x x Limite das construções delimitadoras definidas na “Construção linear”.

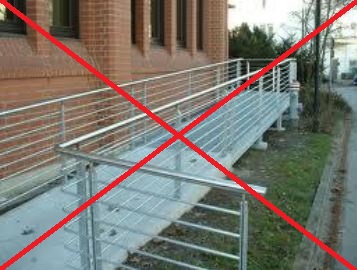

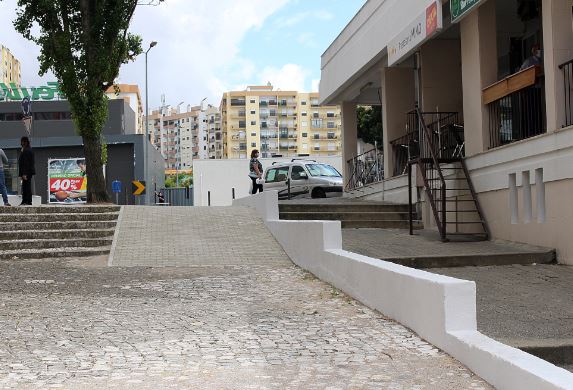

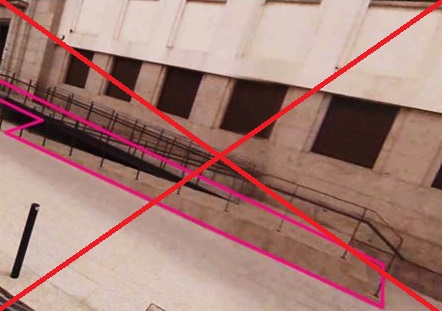

11 Rampa de acesso OtherConstruction x x Estrutura em plano inclinado usada habitualmente em alternativa às escadas por pessoas com mobilidade condicionada. As rampas de acesso ligadas aos edifícios não devem ser consideradas. ,

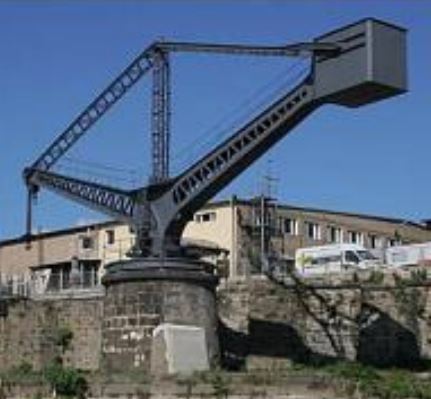

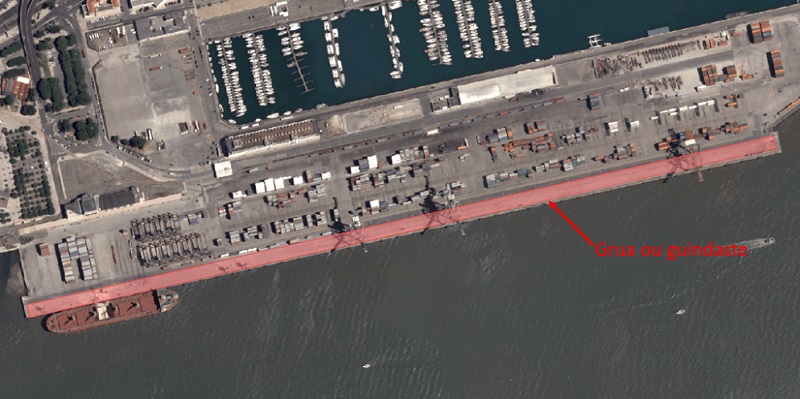

12 Grua ou guindaste OtherConstruction (crane) x x Estrutura com uma ou mais máquinas permanentemente instaladas ou usadas (exemplo: numa plataforma fixa de carris) para levantar, deslocar e baixar objetos ou materiais através de uma lança oscilante ou outro aparelho de elevação.

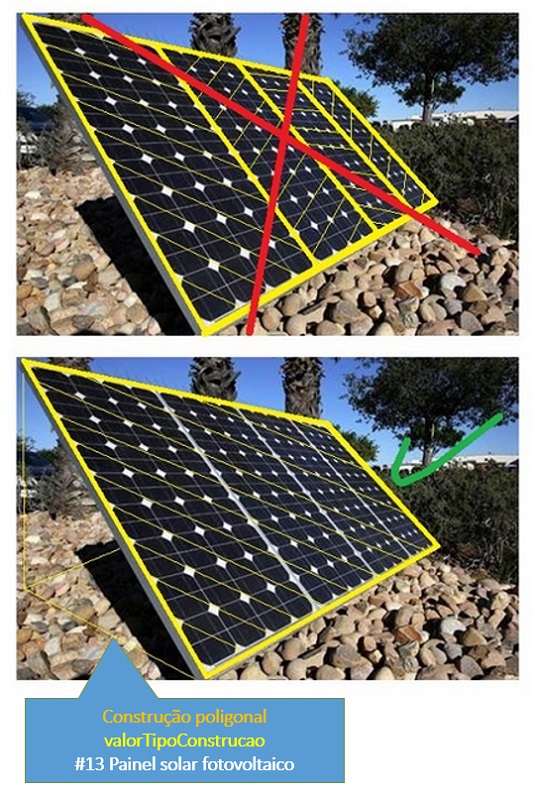

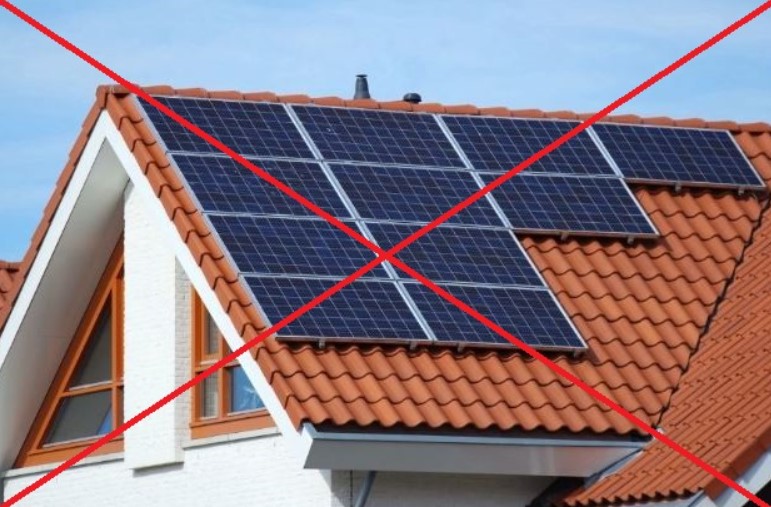

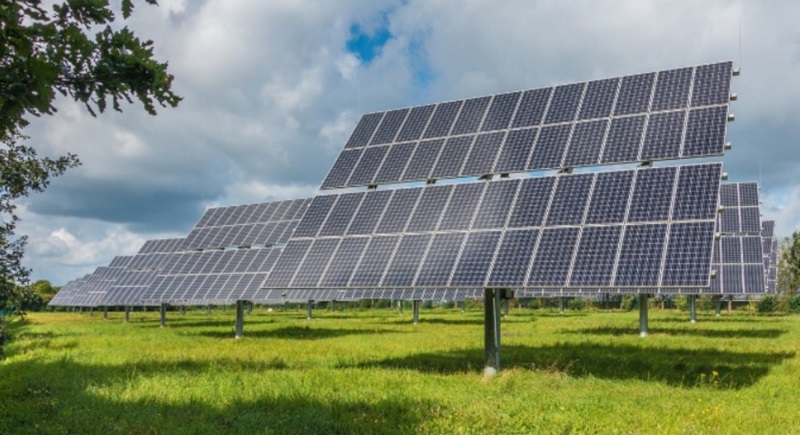

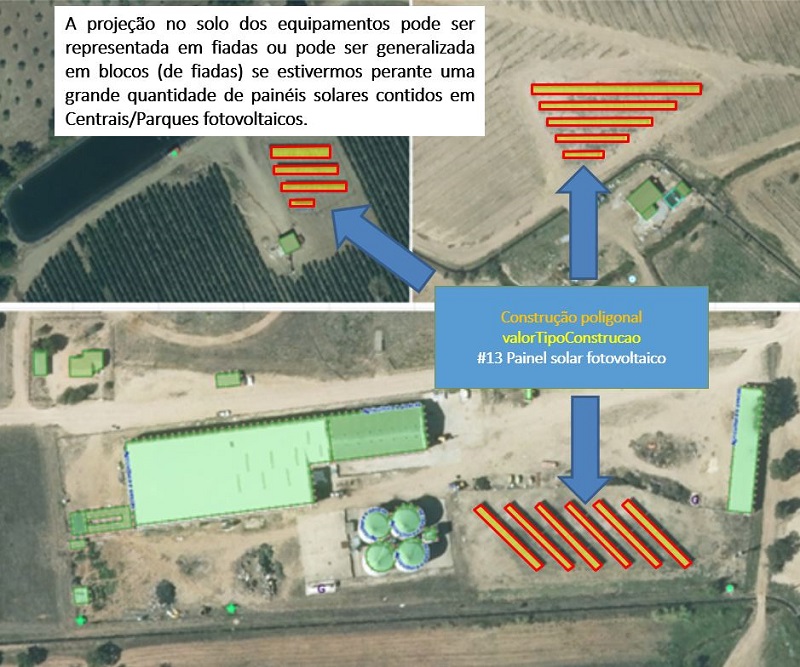

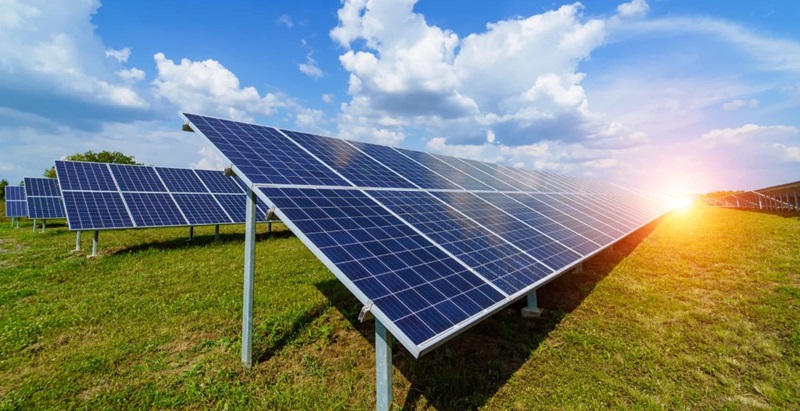

13 Painel solar fotovoltaico OtherConstruction (solarPanel) x x Equipamento utilizado para converter a energia solar em energia elétrica. Painéis solares ligados aos edifícios não devem ser considerados. , ,
Report

nome

DEFINIÇÃO
Nome da construção.
TIPO
Texto
OBSERVAÇÕES
FOTOS
ESQUEMAS
