Normas e especificações técnicas para a cartografia topográfica - Versão 2.0.2

Dicionário de objetos


Sinal geodésico

Report
TEMA CARACTERÍSTICA GEOGRÁFICA OBJETO OBJETO INSPIRE DIMENSÃO
CONSTRUÇÕES Sinal geodésico SinalGeodesico 3D
DEFINIÇÃO
Ponto da rede geodésica nacional cujas coordenadas geográficas e posição relativa, referidas a um elipsoide de referência, são conhecidas com grande exatidão. A coordenada altimétrica é representada através da altitude ortométrica do topo do sinal geodésico.
OBSERVAÇÕES

Report
FOTOS ESQUEMAS

Report
ATRIBUTO MULTIPLICIDADE DEFINIÇÃO TIPO NdD1 NdD2
identificador 1 Identificador unívoco - Universal Unique Identifier gerado através da função uuid_generate_v1mc(). UUID x x
inicioObjeto 1 Data e hora (até ao segundo) em que a versão em causa do objeto foi inserida ou alterada na base de dados. DataTempo x x
fimObjeto [0..1] Data e hora (até ao segundo) em que a versão em causa do objeto foi substituída ou retirada da base de dados. DataTempo
geometria 1 Geometria (ponto) x x
valorCategoria 1 Identificação da categoria a que pertence o sinal geodésico (aplica-se apenas ao Vértice Geodésico). Lista de códigos x x
valorTipoSinalGeodesico 1 Especifica qual o tipo de sinal geodésico. Lista de códigos x x
dataRevisao 1 Data da revisão da informação sobre o sinal geodésico. Data x x
nome 1 Nome do sinal geodésico. Texto x x

Report

valorCategoria

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS

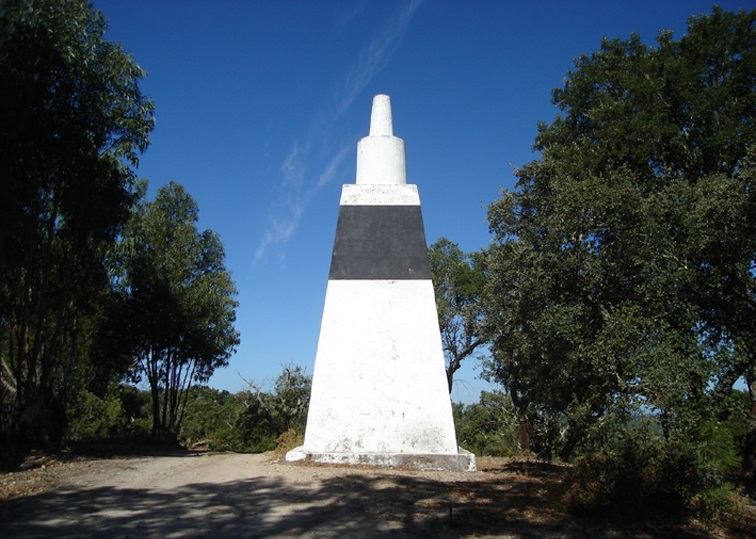

1 Primordial x x Vértices geodésicos, cujas coordenadas referidas ao sistema de referência oficial são conhecidas com grande exatidão e foram obtidas por métodos rigorosos. ,

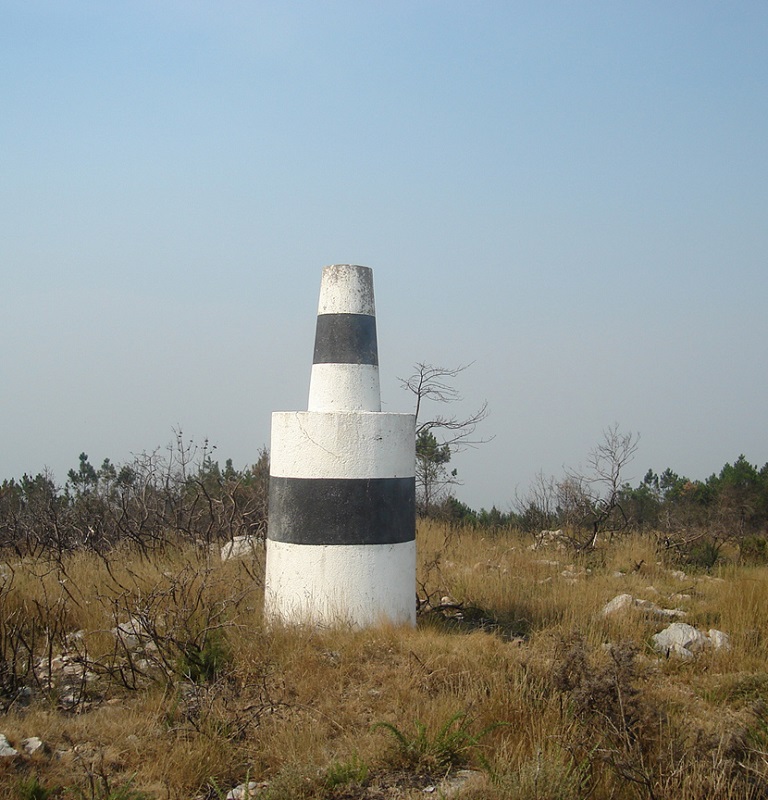

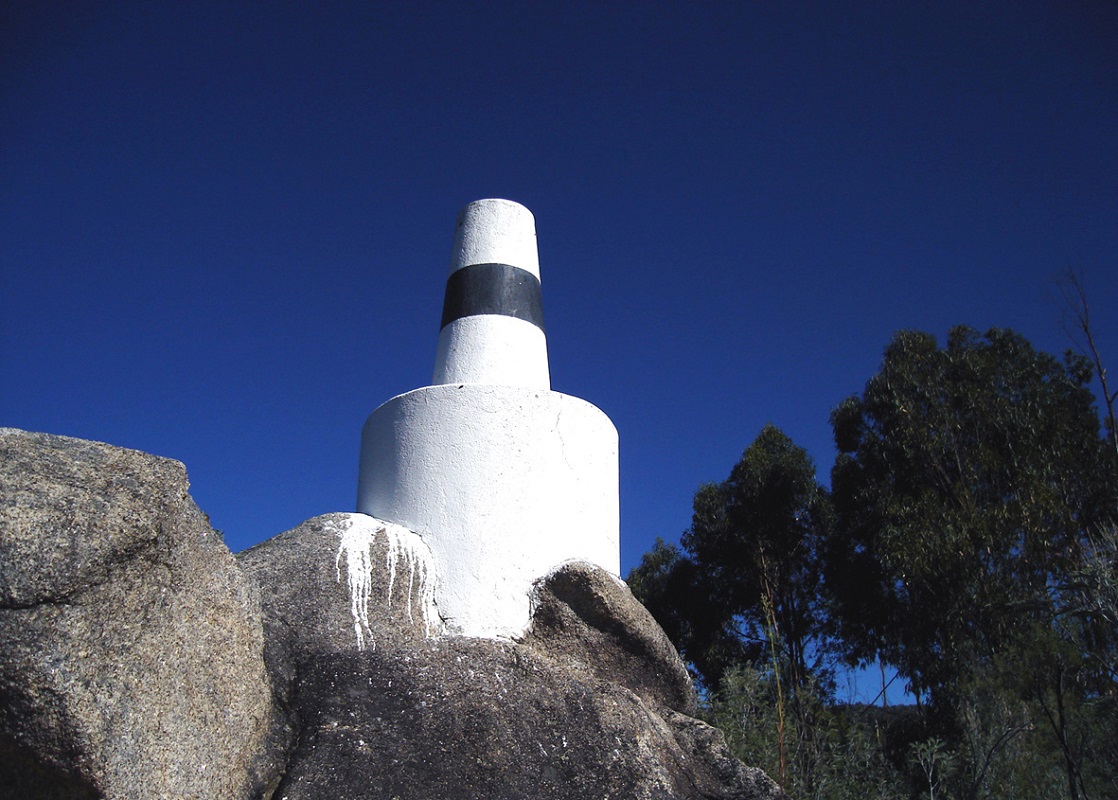

2 Auxiliar x x Vértices geodésicos, cujas coordenadas referidas ao sistema de referência oficial foram determinadas por métodos de transformação de coordenadas. ,
995 Não aplicável notApplicable x x

valorTipoSinalGeodesico

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS

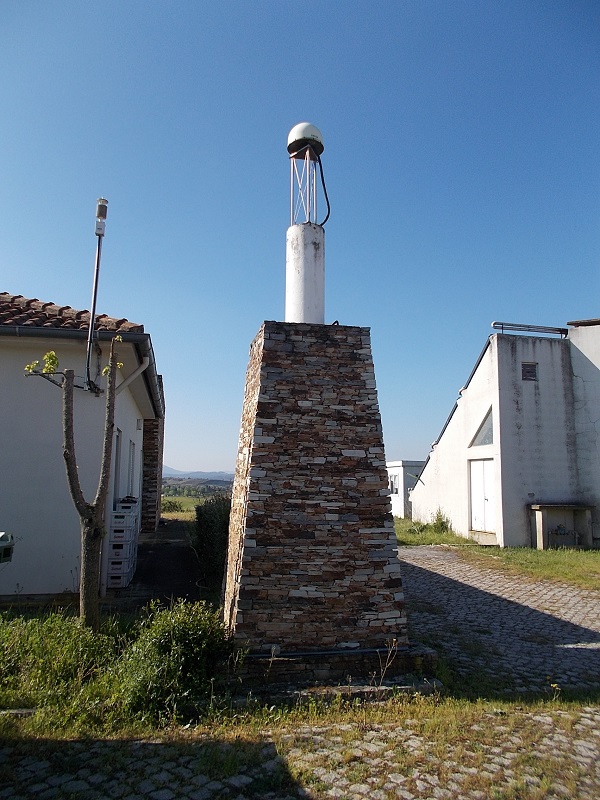

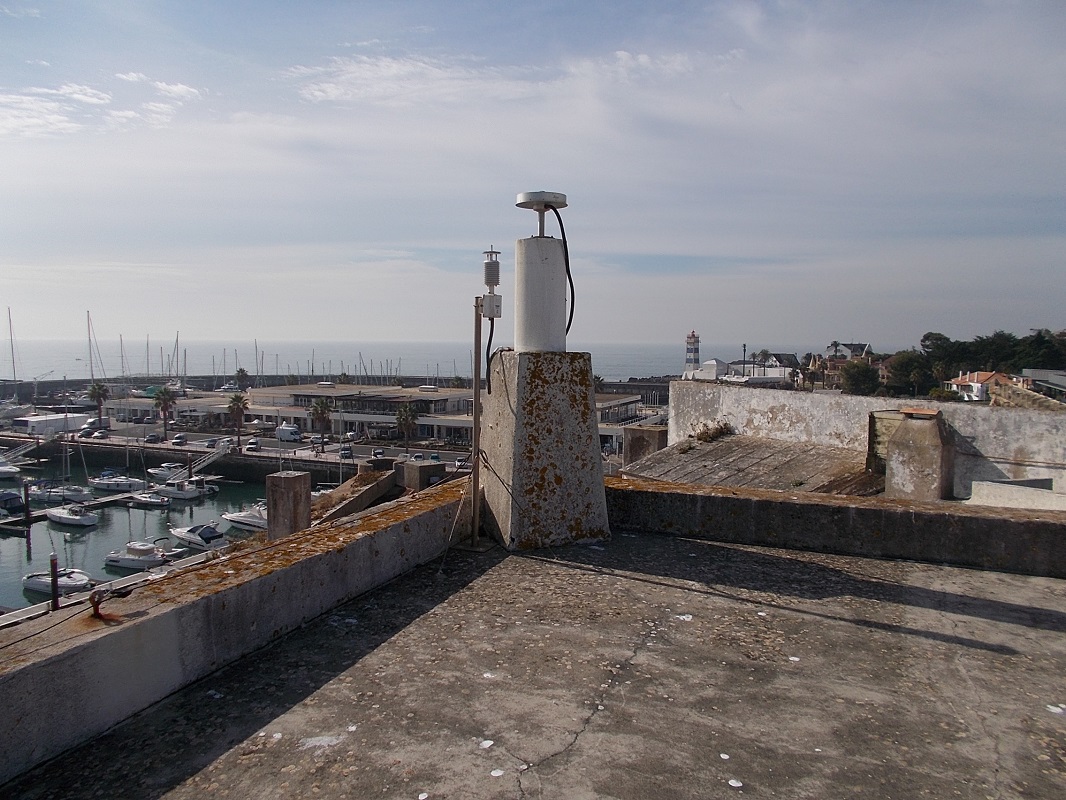

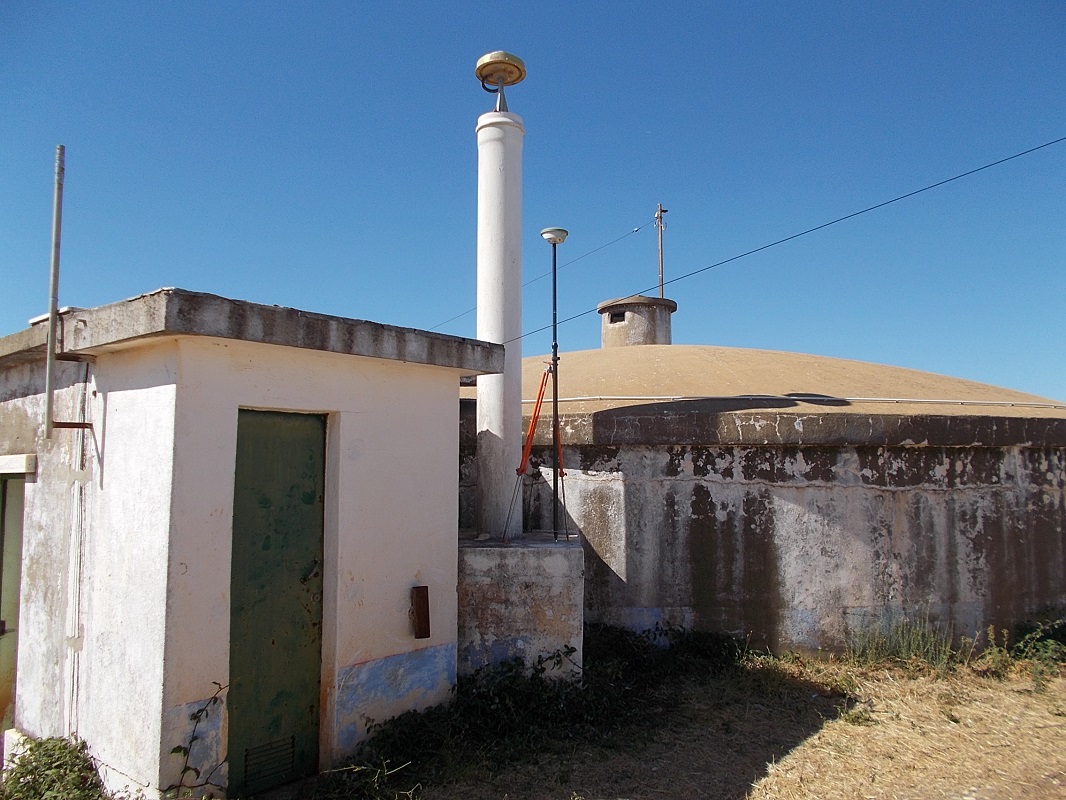

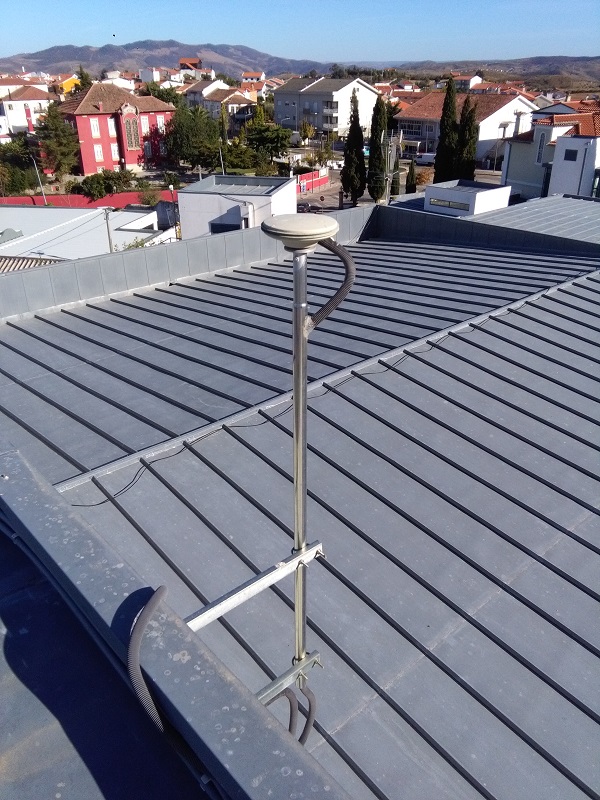

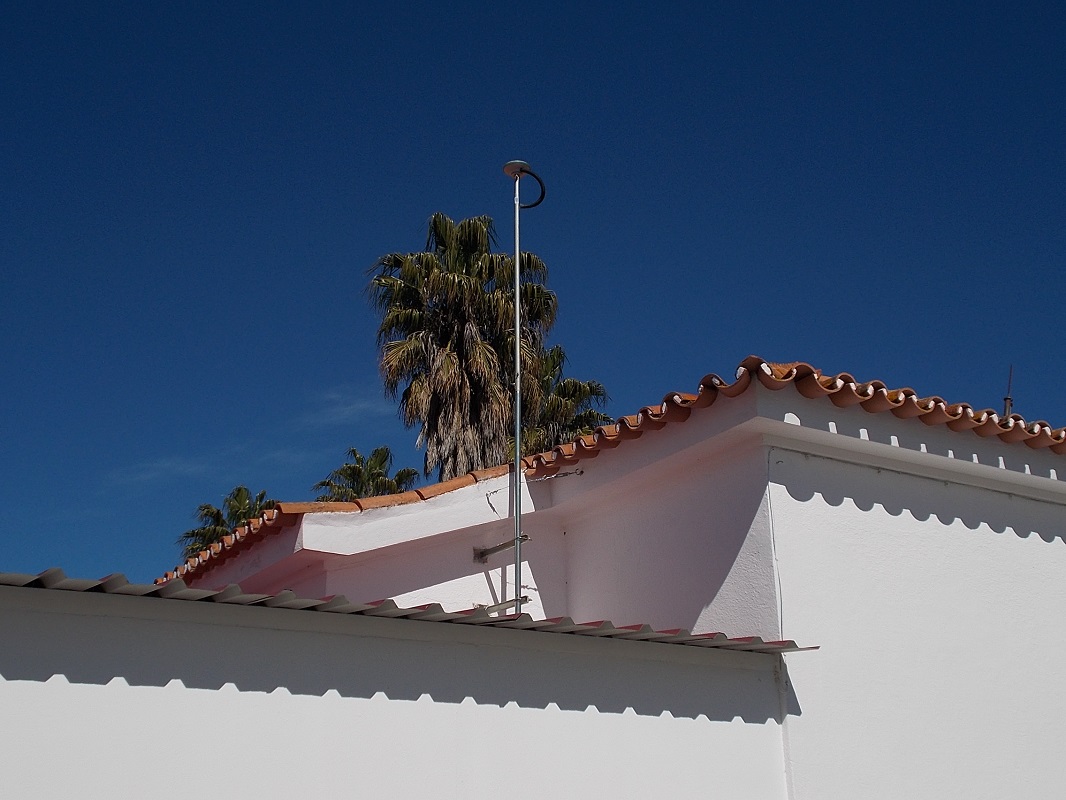

1 Estação Permanente x x Estação Permanente GNSS (Global Navigation Satellite System) ,,,,,

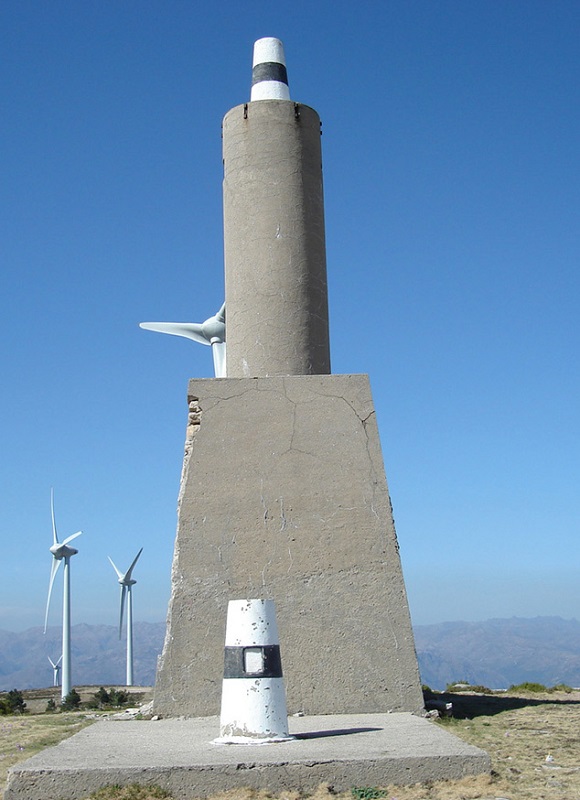

2 Vértice Geodésico x x Vértice Geodésico ,,

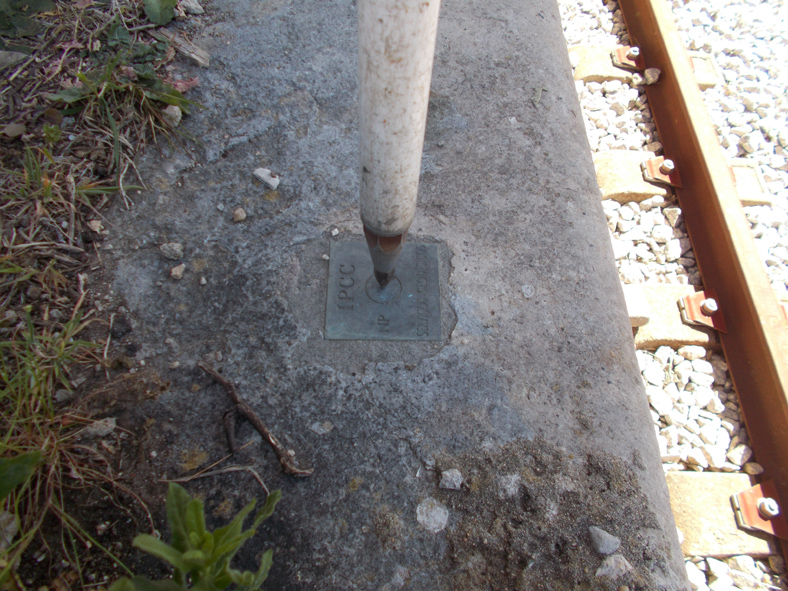

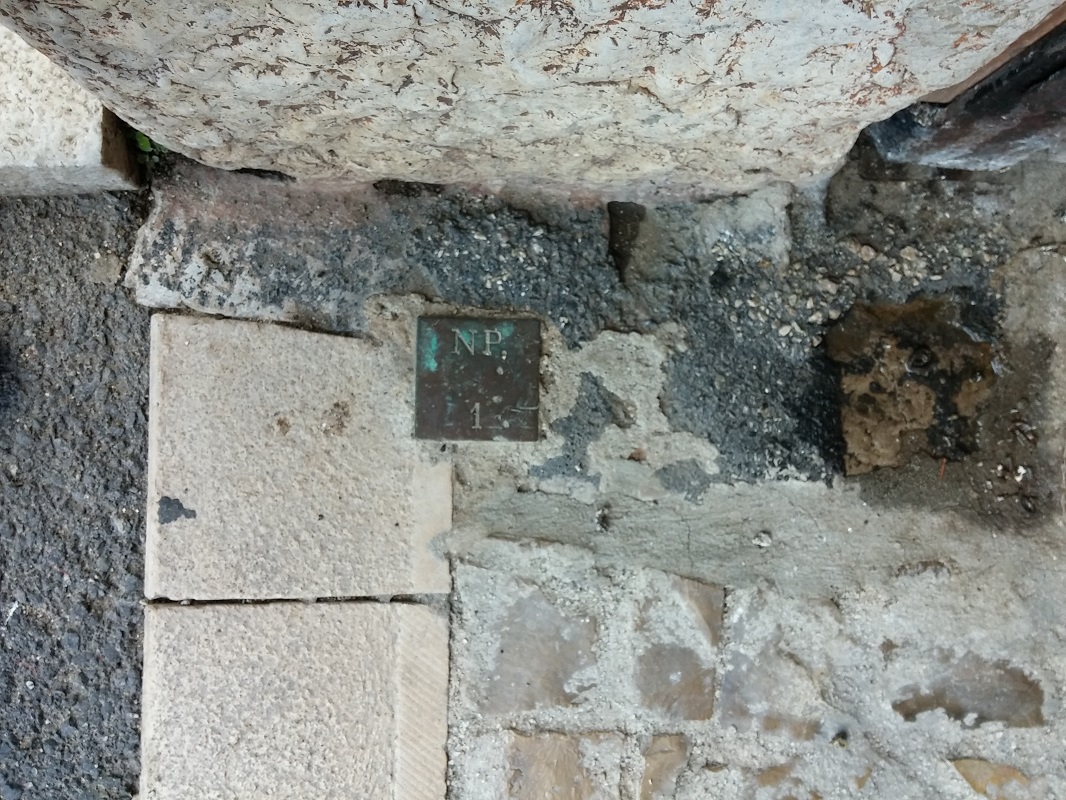

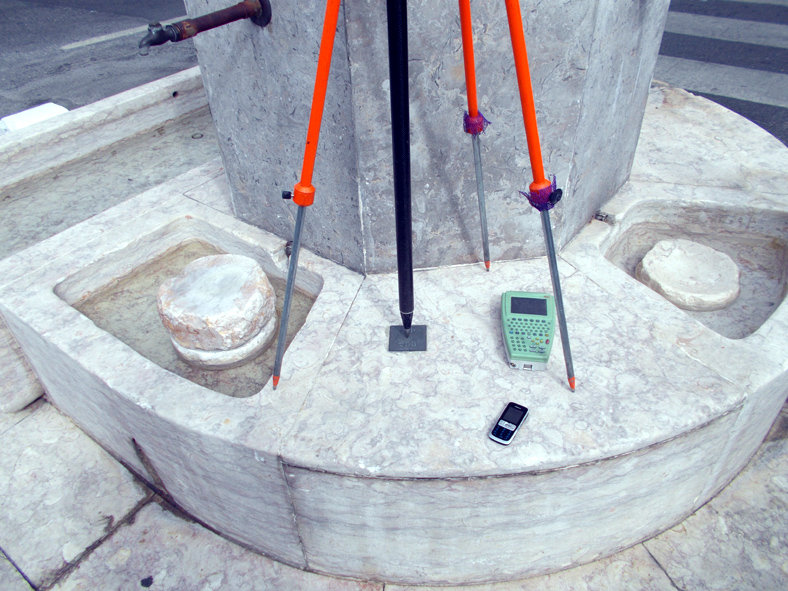

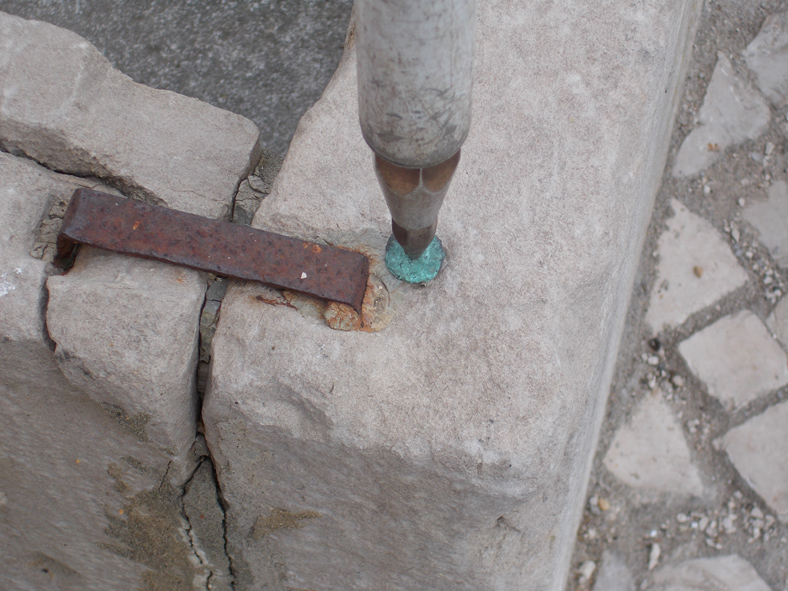

3 Marca de Nivelamento x x Marca de Nivelamento ,,,

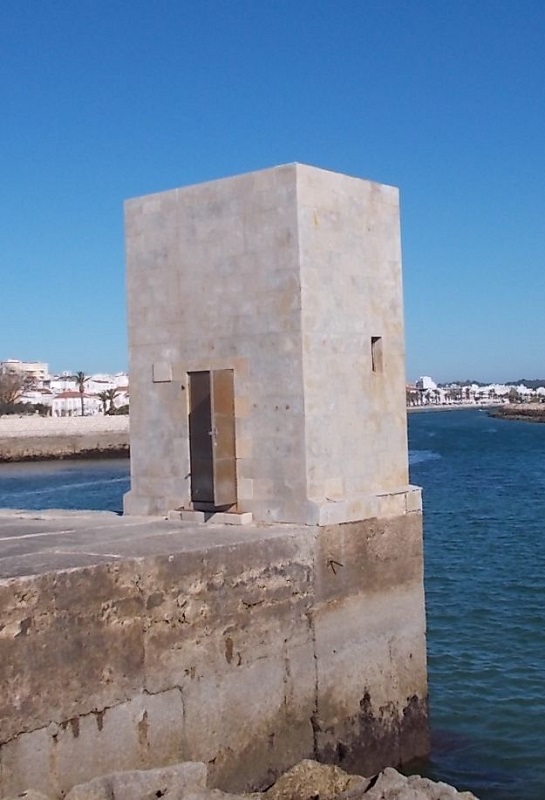

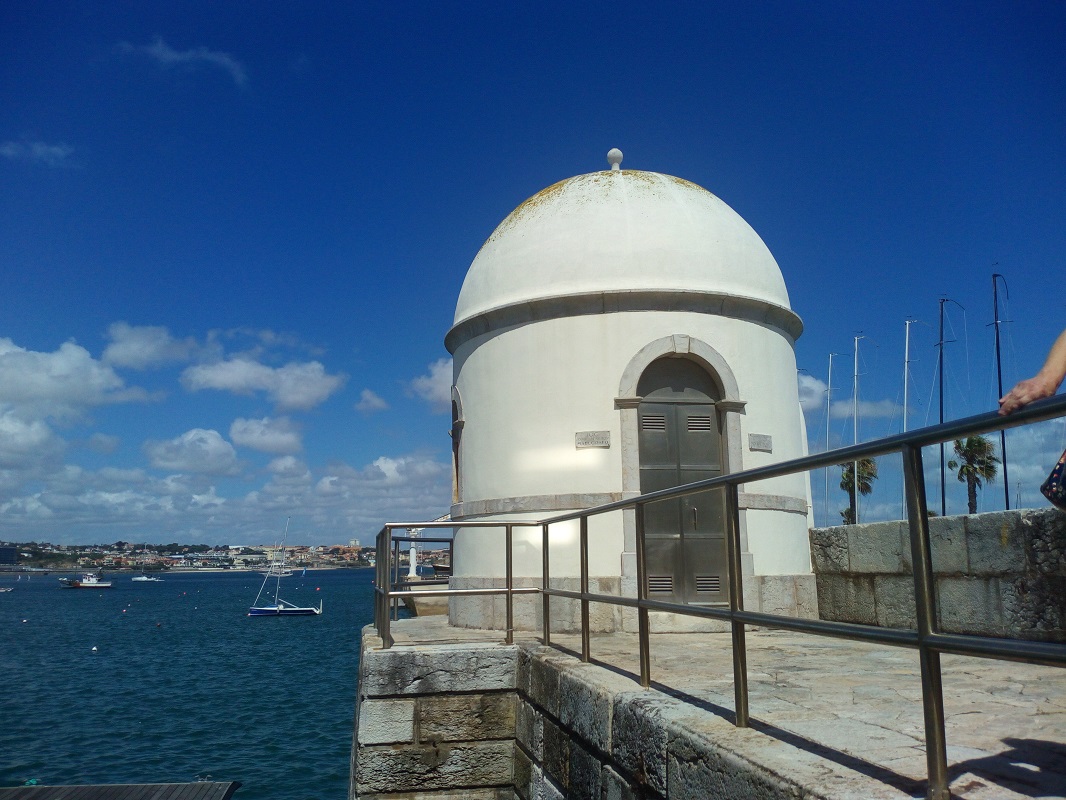

4 Marégrafo x x Marégrafo ,

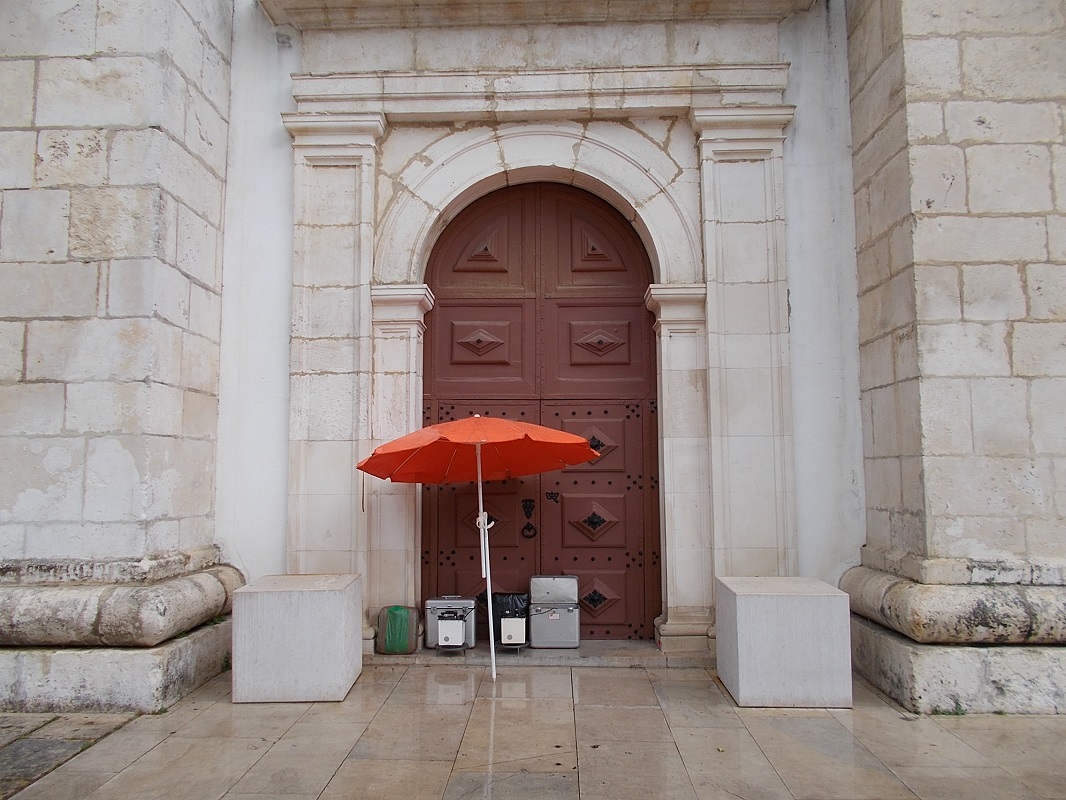

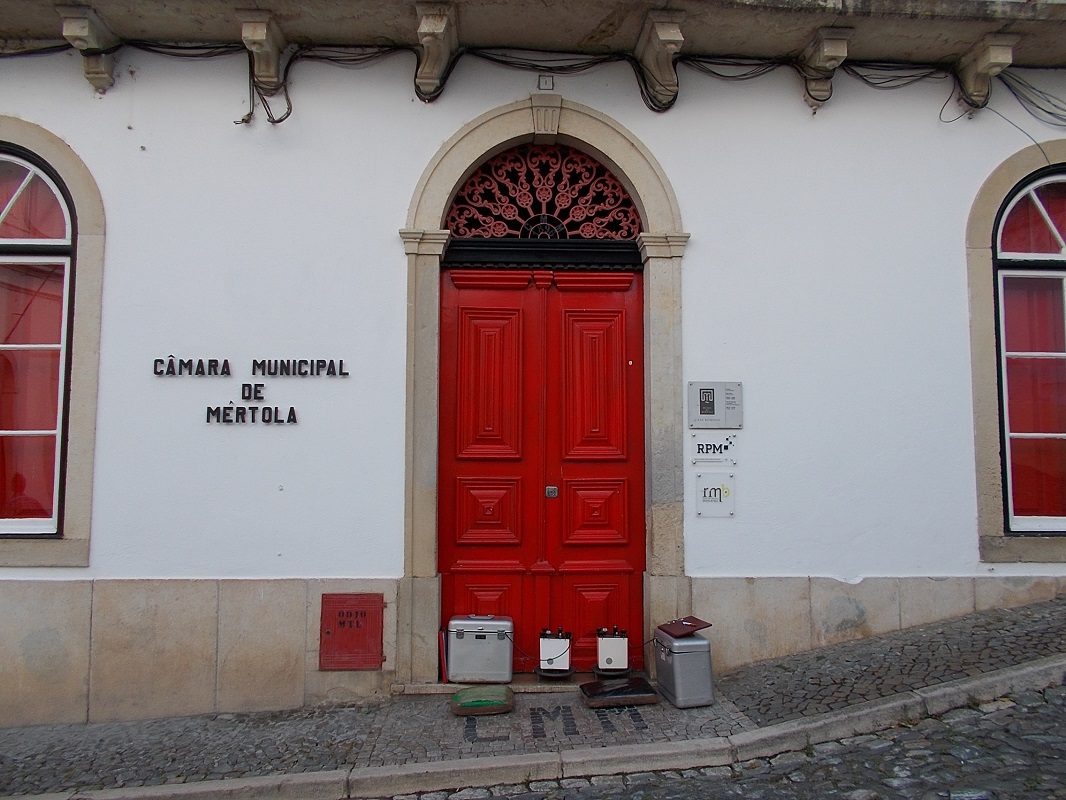

5 Estação Gravimétrica x x Estação Gravimétrica ,
Report

dataRevisao

DEFINIÇÃO
Data da revisão da informação sobre o sinal geodésico.
TIPO
Data
OBSERVAÇÕES
FOTOS
ESQUEMAS

nome

DEFINIÇÃO
Nome do sinal geodésico.
TIPO
Texto
OBSERVAÇÕES
FOTOS
ESQUEMAS
