Normas e especificações técnicas para a cartografia topográfica - Versão 2.0.2

Dicionário de objetos


Curso de água - eixo

Report
TEMA CARACTERÍSTICA GEOGRÁFICA OBJETO OBJETO INSPIRE DIMENSÃO
HIDROGRAFIA Curso de água - eixo CursoDeAguaEixo Watercourse 3D
DEFINIÇÃO

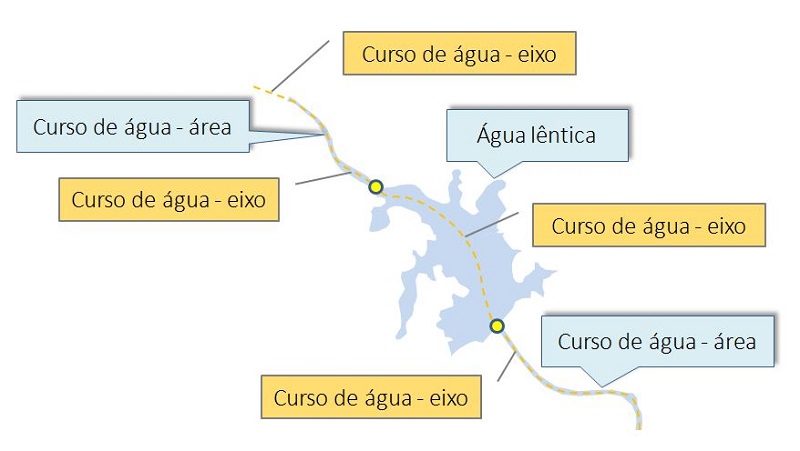

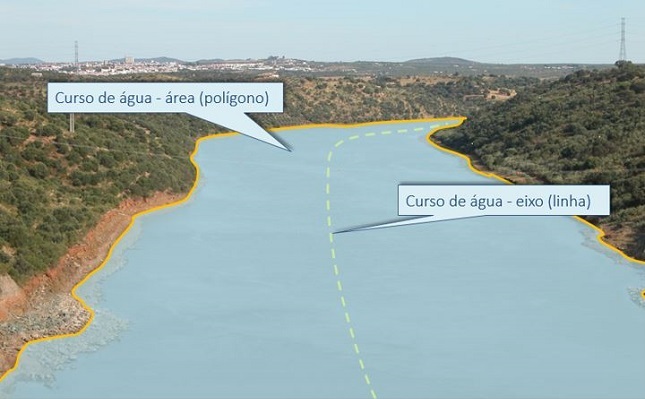

Eixo das águas de um rio, ribeira ou outra corrente natural ou artificial.
OBSERVAÇÕES
Água lótica que se aplica normalmente a águas em movimento. Podem existir "Cursos de água" sem escoamento natural das águas em zonas de bacias endorreicas (regiões que possuem um sistema hidrográfico fechado, onde a água flui para dentro da bacia, mas não tem uma saída natural para o mar ou outros corpos de água.)

Report
FOTOS ESQUEMAS
,,,,,

Report
ATRIBUTO MULTIPLICIDADE DEFINIÇÃO TIPO NdD1 NdD2
identificador 1 Identificador unívoco - Universal Unique Identifier gerado através da função uuid_generate_v1mc(). UUID x x
inicioObjeto 1 Data e hora (até ao segundo) em que a versão em causa do objeto foi inserida ou alterada na base de dados. DataTempo x x
fimObjeto [0..1] Data e hora (até ao segundo) em que a versão em causa do objeto foi substituída ou retirada da base de dados. DataTempo
geometria 1 Geometria (linha) x x
valorCursoDeAgua 1 Caracterização do curso de água pelas suas dimensões e pela sua designação toponímica. Lista de códigos x x
valorEstadoInstalacao 1 O estado de uma instalação no que diz respeito à sua completude e utilização. Só pode ser especificado para cursos de água artificiais. Lista de códigos
valorFicticio 1 Caracterização do curso de água pela sua delimitação real ou fictícia (virtual). Lista de códigos
valorNatureza 1 Define a natureza do troço do curso de água. Lista de códigos x x
valorPersistenciaHidrologica 1 Categoria de persistência hidrológica de uma massa de água. Lista de códigos
valorPosicaoVertical 1 A posição vertical relativa da entidade (fenómeno no mundo real). Lista de códigos x x
comprimento 1 Comprimento do curso de água. [unidade: metro] Real
delimitacaoConhecida 1 Indica que a delimitação da entidade (fenómeno no mundo real) é conhecida. A delimitação pode não ser conhecida quando se trata de um curso de água coberto (exemplo: troço subterrâneo) ou não visível porque encontra-se tapado pela vegetação. Booleano x x

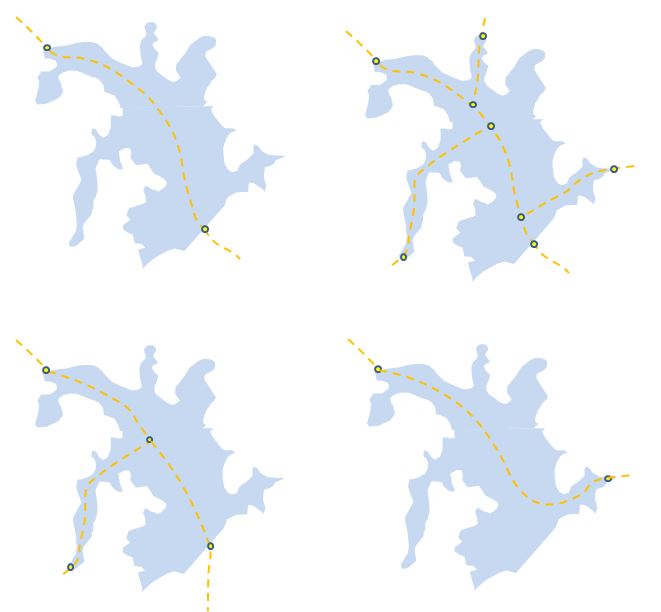

ficticio 1 Indica que o objeto corresponde à representação virtual do eixo com vista a assegurar a conetividade hidrográfica e aplica-se exclusivamente quando o eixo está localizado no interior do “Curso de água - área” ou “Água lêntica”. Booleano x x
iDHidrografico 1 Identificador do objeto no mundo real. Texto
largura 1 Largura média do curso de água. [unidade: metro] Real
mare 1 Identifica se a água de superfície é afetada pela água da maré. Booleano
navegavelOuFlutuavel 1 Identifica se a entidade é navegável ou flutuável. Booleano x x
nome [0..1] Topónimo da entidade no mundo real. Texto x x
ordemHidrologica 1 Código que exprime o grau de ramificação num sistema hidrológico. Texto
origemNatural 1 Identifica se a entidade tem origem natural (e não artificial). Booleano

Report

valorCursoDeAgua

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS

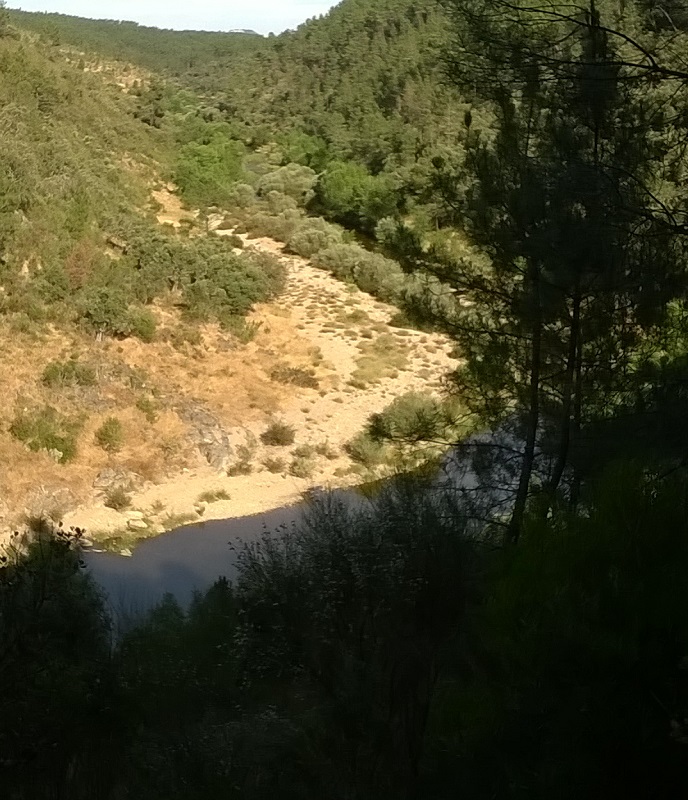

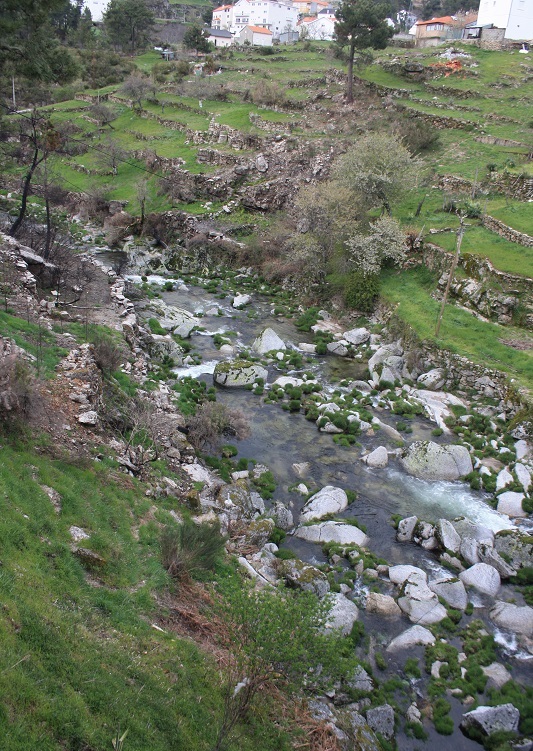

3 Ribeira x x Pequeno curso de água de dimensões e caudal, permanente ou temporário, inferiores aos de um rio. ,

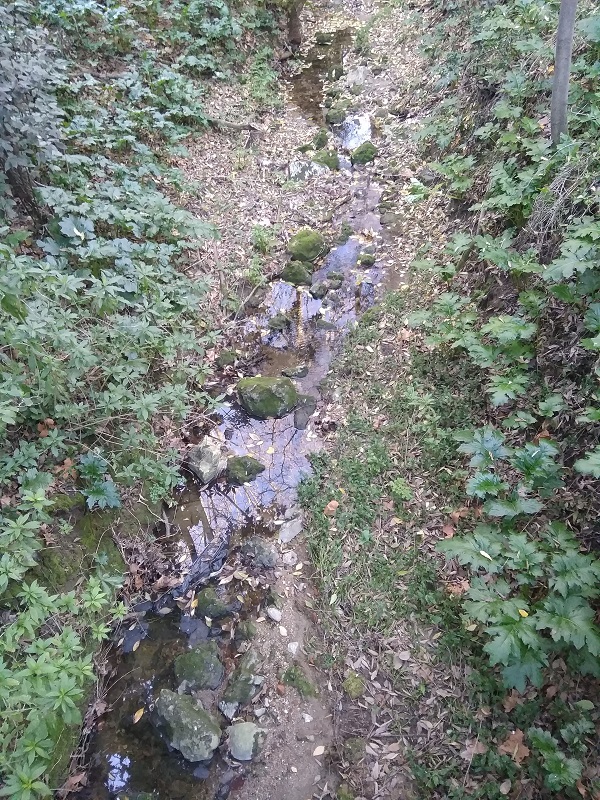

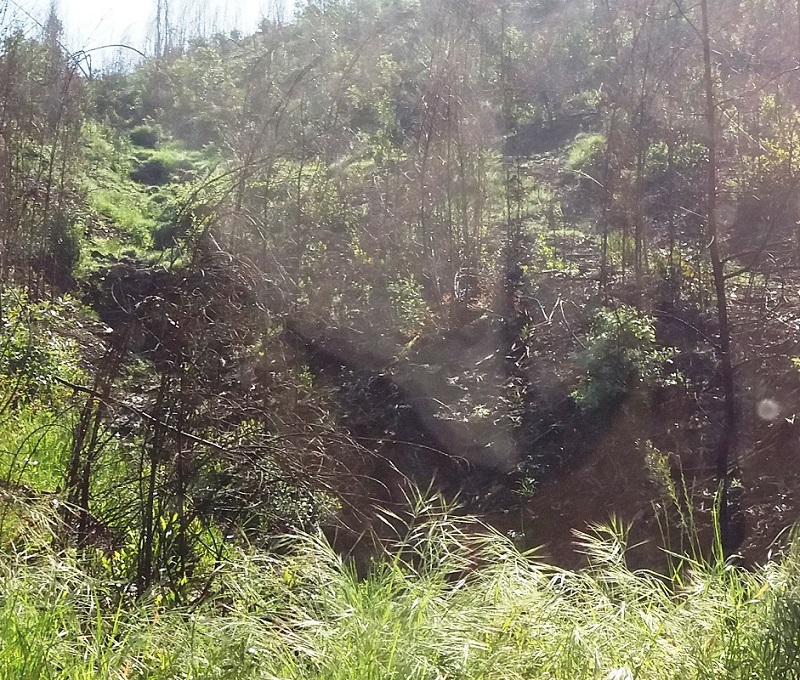

4 Linha de água x x Linha correspondente ao talvegue definido por duas ou mais vertentes, onde corre água com caudal permanente ou temporário. ,

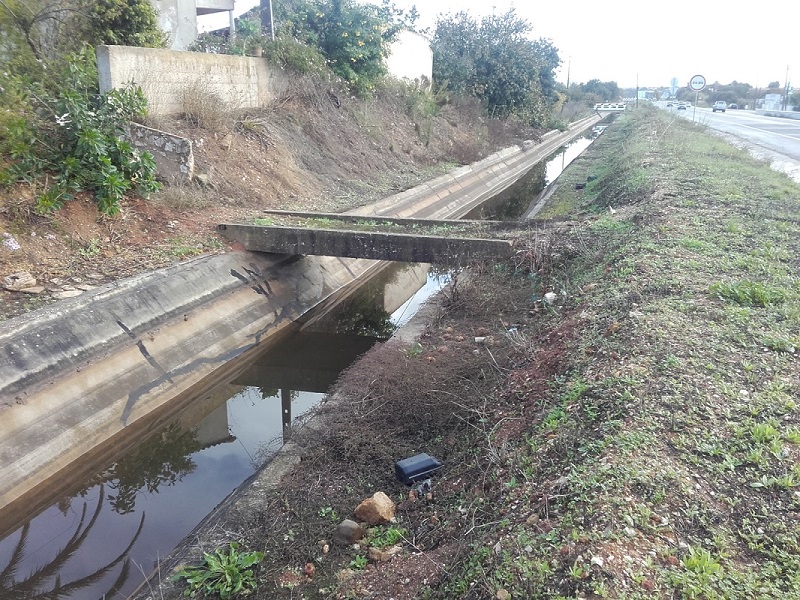

5 Canal x x Passagem artificial de águas por vezes em forma de calha, para conduzir águas de caudal mais ou menos constante, para usos geralmente industriais ou agrícolas.

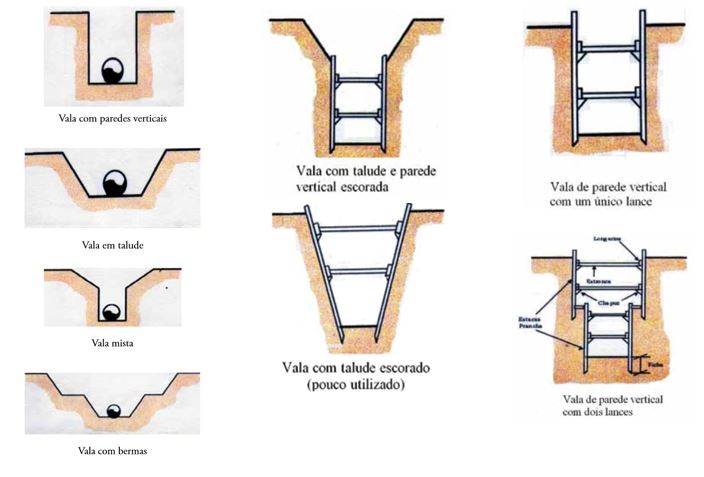

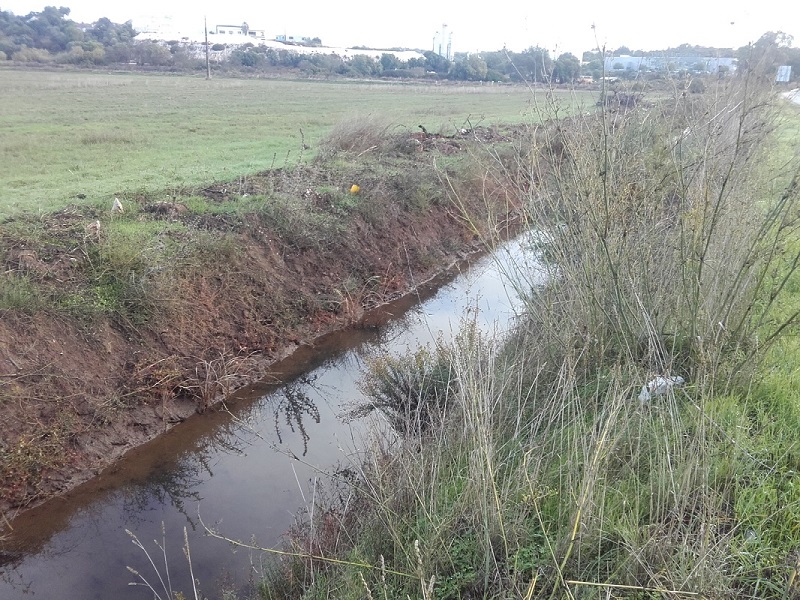

6 Vala x x Fosso longo, mais ou menos largo, para conduzir águas de caudal mais ou menos constante, para usos geralmente industriais ou agrícolas.

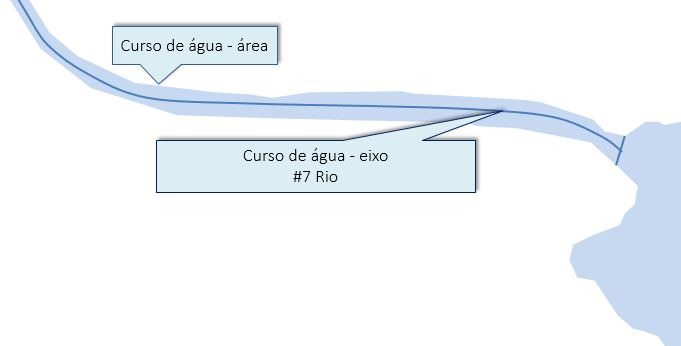

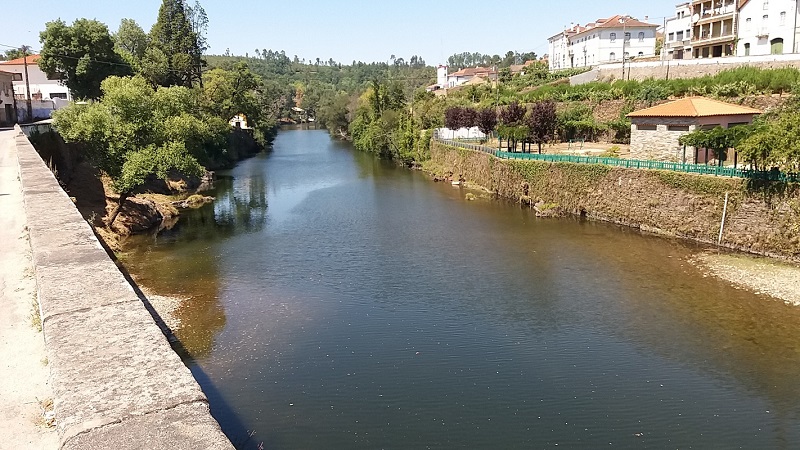

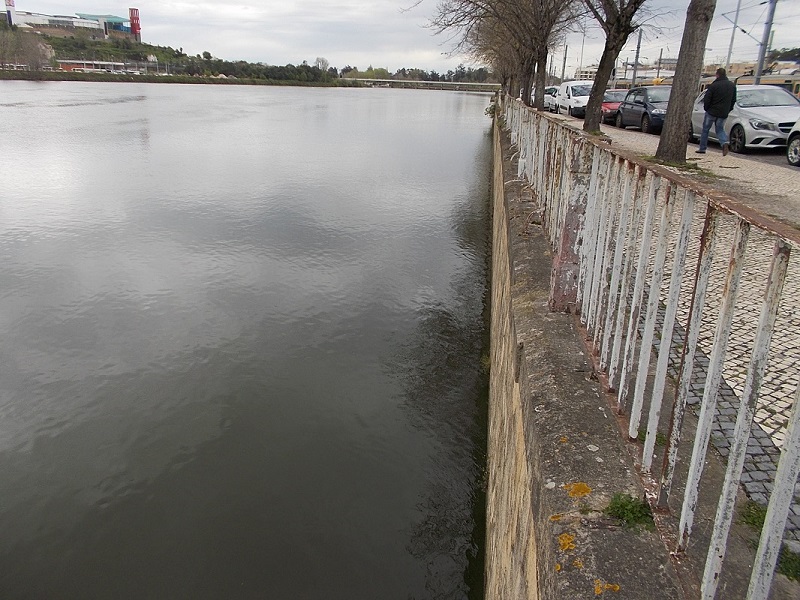

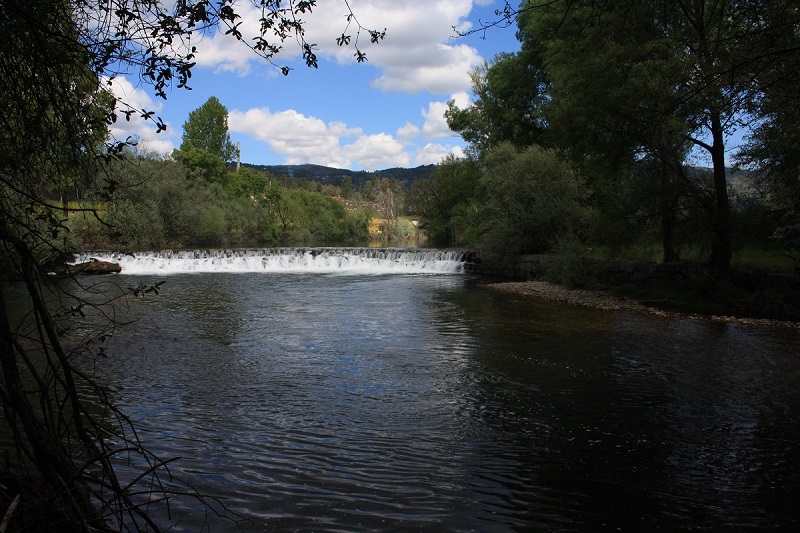

7 Rio x x Grande curso natural de água, geralmente de carácter permanente, que no seu trajeto recebe água de outros rios e ribeiras e que vai desaguar no mar, em outros cursos de água, numa lagoa ou albufeira. ,,,,

valorEstadoInstalacao

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS
1 Desmantelada decommissioned A instalação já não é utilizada e foi ou está a ser desmantelada.
2 Em construção underConstruction A instalação encontra-se em fase de construção e ainda não está funcional. Este valor aplica-se unicamente à construção inicial da instalação e não a trabalhos de manutenção.
3 Em desuso disused A instalação já não é utilizada, mas não está a ser ou não foi desmantelada.
4 Projetada projected A instalação encontra-se em fase de projeto. Os trabalhos de construção ainda não tiveram início.
5 Funcional functional A instalação está funcional.

valorFicticio

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS
1 Real Eixo que corresponde ao percurso real do curso de água. Water Framework Directive (WFD): realSurfaceWaterSegment ,

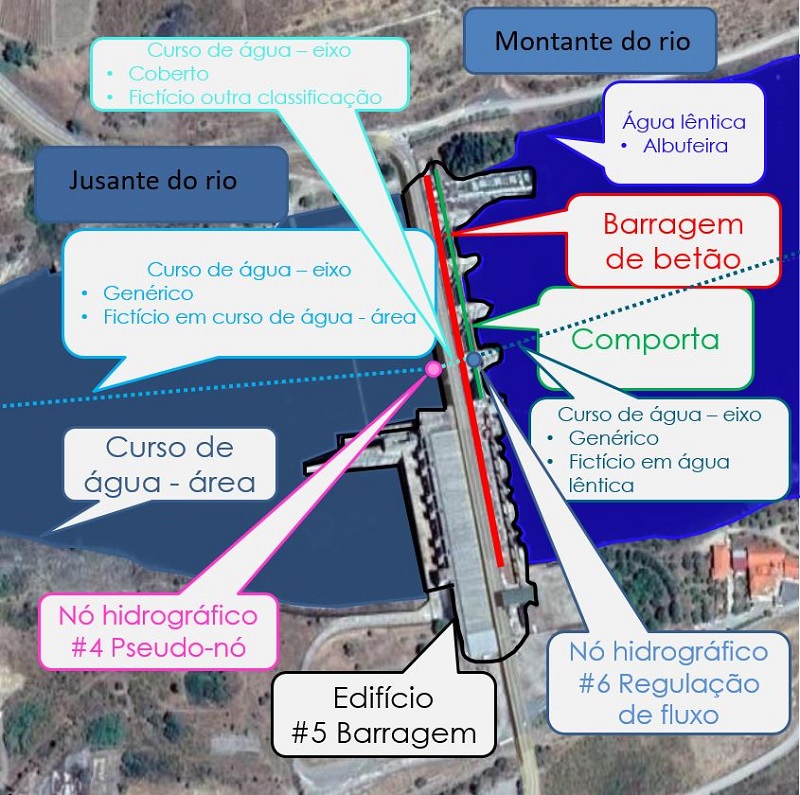

2 Fictício em curso de água - área Eixo que corresponde ao percurso fictício do curso de água em curso de água - área. ,

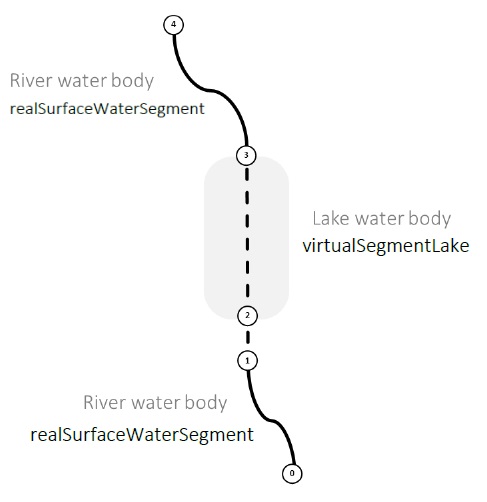

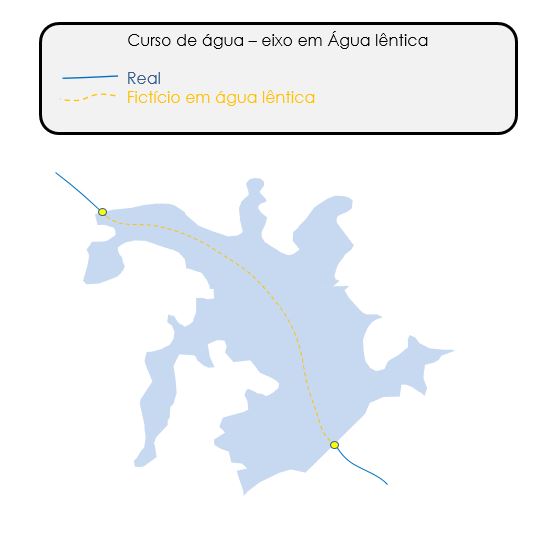

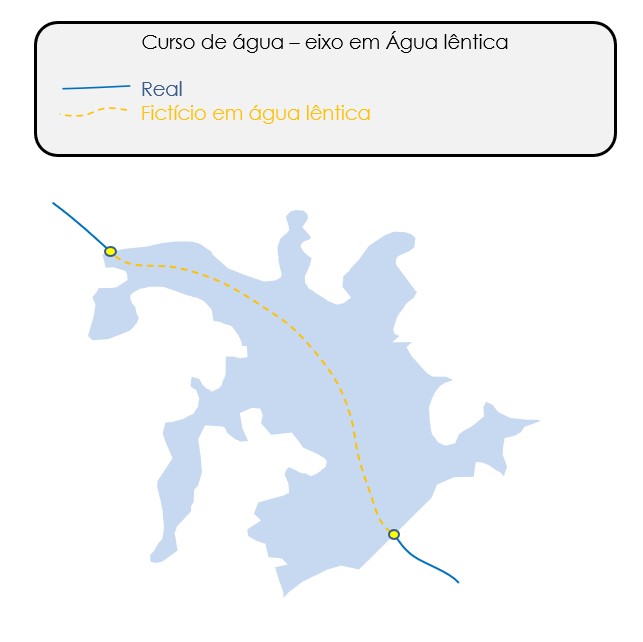

3 Fictício em água lêntica Eixo que corresponde ao percurso fictício do curso de água em água lêntica. Water Framework Directive (WFD): virtualSegmentLake ,

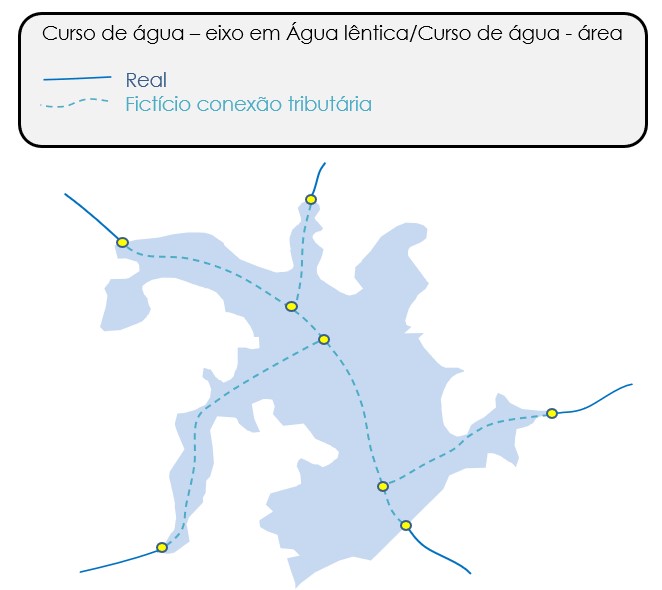

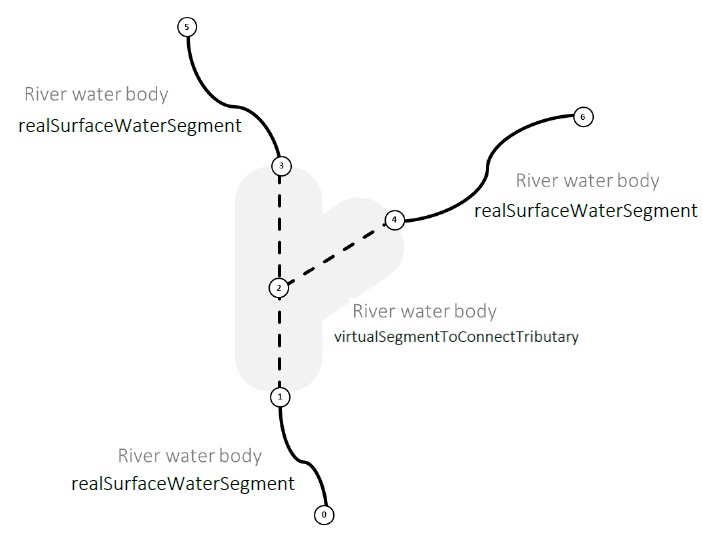

4 Fictício conexão tributária Eixo que contribui para a conexão de afluentes com um curso de água principal ou em água lêntica. Water Framework Directive (WFD): virtualSegmentToConnectTributary ,

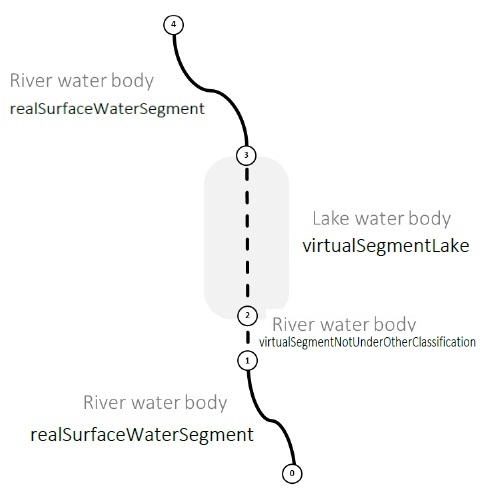

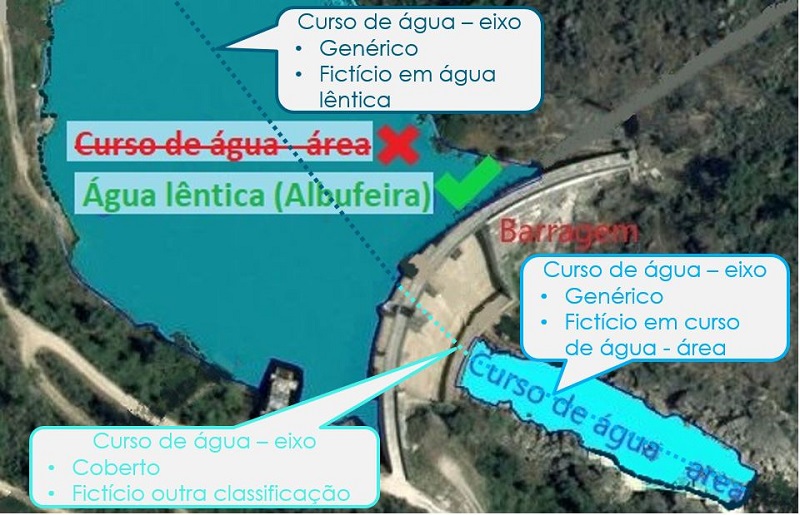

5 Fictício outra classificação Eixo que garante a continuidade da rede em outras situações, por exemplo quando um curso de água atravessa uma barragem. Water Framework Directive (WFD): virtualSegmentNotUnderOtherClassification ,,

valorNatureza

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS

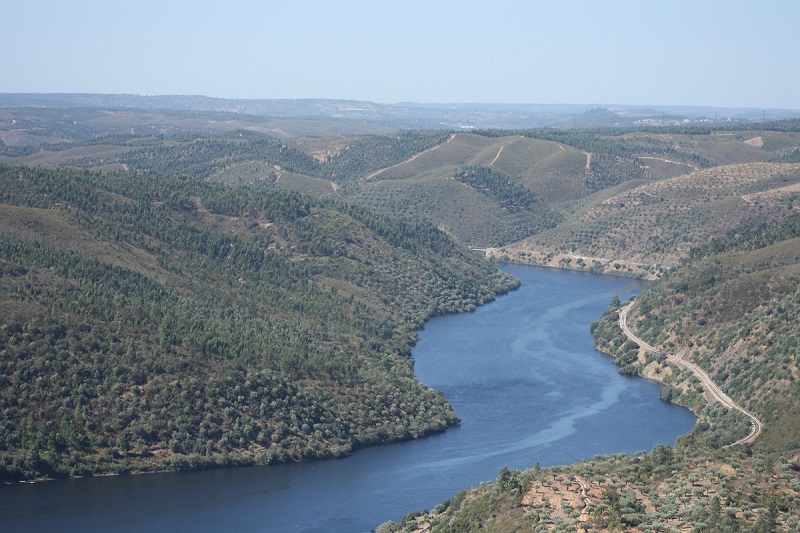

1 Genérico x x Troço ou percurso total de curso de água que não se encontra canalizado nem coberto.

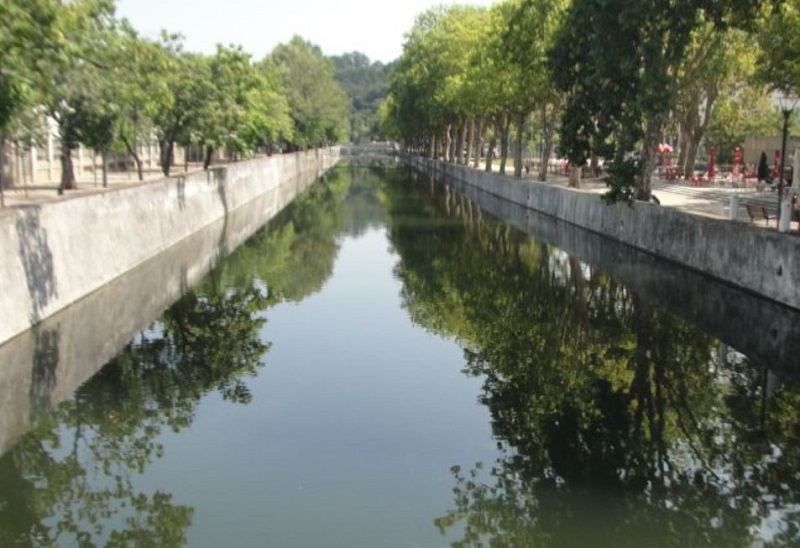

2 Canalizado x x Troço ou percurso total de curso de água que tem um acondicionamento artificial.

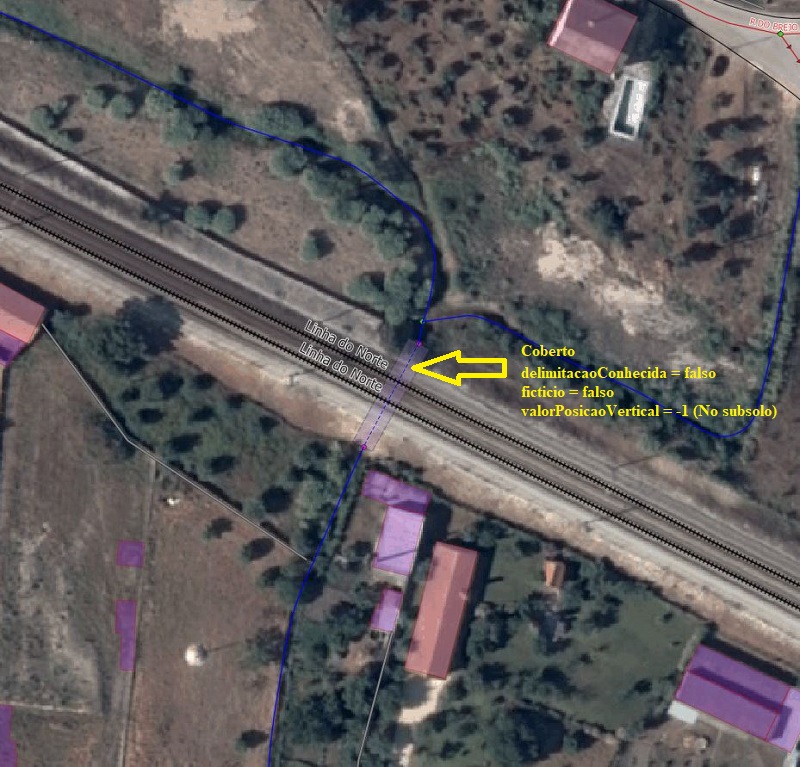

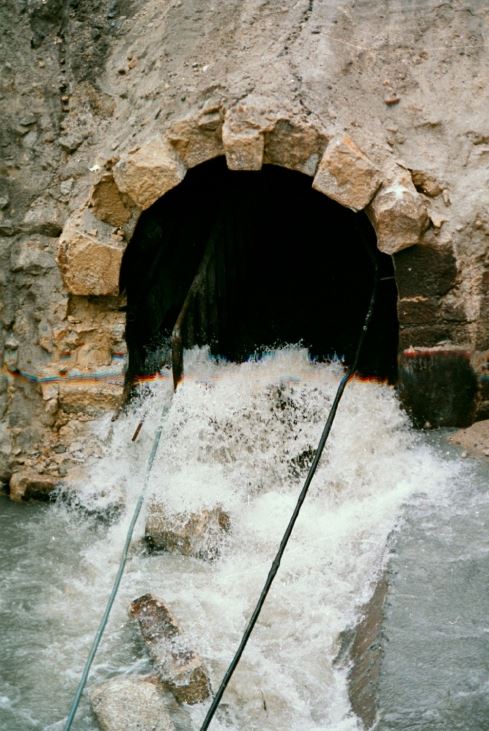

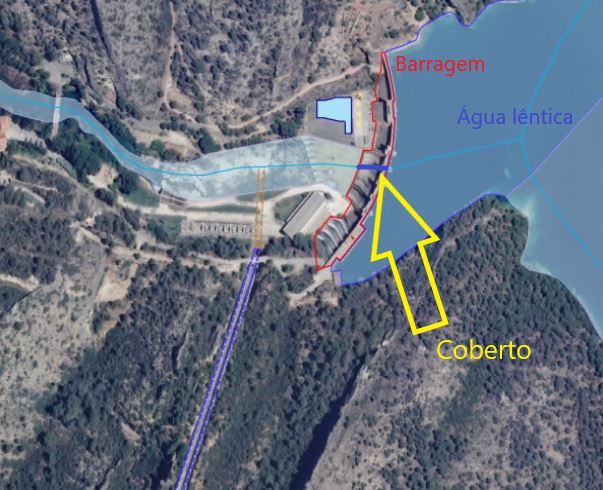

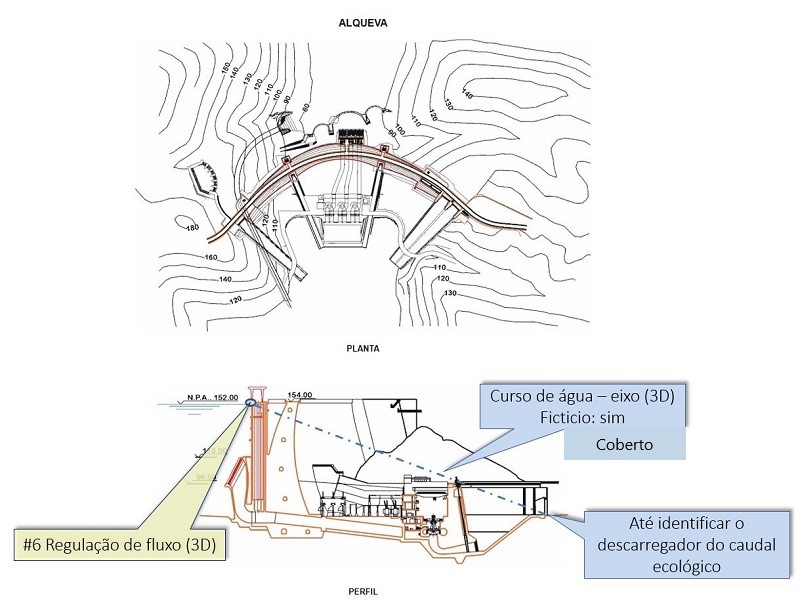

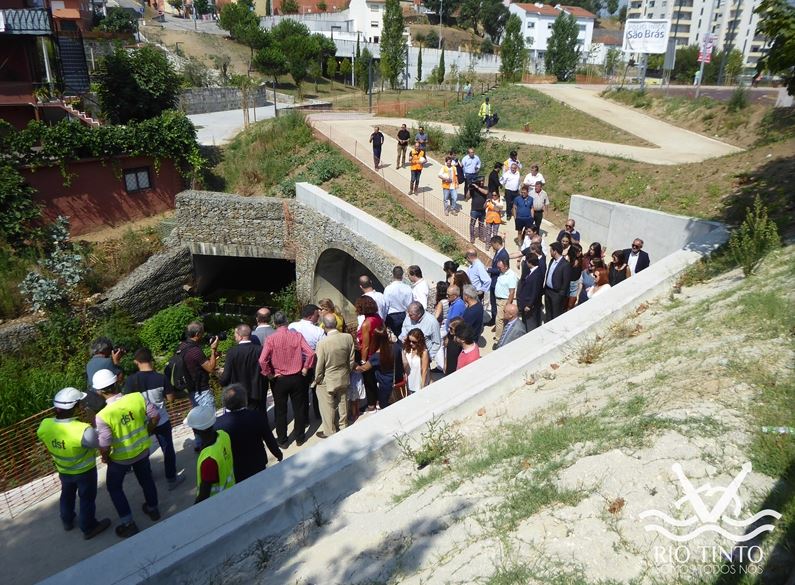

3 Coberto x x Troço ou percurso total de curso de água subterrâneo ou que se encontra coberto devido a obstáculo. Linha que representa um troço do curso de água subterrâneo, ou o atravessamento de um troço do curso de água sob uma via de comunicação (transportes) ou o cruzamento de um troço do curso de água com qualquer outro obstáculo (barragem, zona urbana). O troço de um curso de água é coberto a partir do ponto em que o curso de água "desaparece" da superfície até que "apareça" novamente. Water Framework Directive (WFD): realUndergroundSegment , ,

valorPersistenciaHidrologica

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS
1 Seco dry Cheio e/ou a correr raramente, de um modo geral, unicamente durante e/ou logo após forte precipitação.
2 Efémero ephemeral Cheio e/ou a correr durante e logo após precipitações.
3 Intermitente intermittent Cheio e/ou a correr durante uma parte do ano.
4 Perene perennial Cheio e/ou a correr continuamente ao longo do ano.

valorPosicaoVertical

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS
1 Suspenso ou elevado suspendedOrElevated x x A entidade geográfica está acima do solo.
0 Ao nível do solo onGroundSurface x x A entidade geográfica está assente diretamente no solo.
-1 No subsolo underground x x A entidade geográfica está assente abaixo do solo.
Report

comprimento

DEFINIÇÃO
Comprimento do curso de água. [unidade: metro]
TIPO
Real
OBSERVAÇÕES
FOTOS
ESQUEMAS

delimitacaoConhecida

DEFINIÇÃO

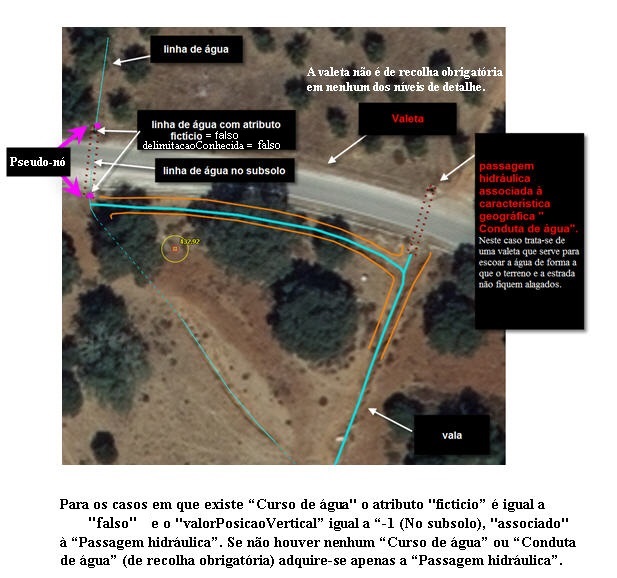

Indica que a delimitação da entidade (fenómeno no mundo real) é conhecida. A delimitação pode não ser conhecida quando se trata de um curso de água coberto (exemplo: troço subterrâneo) ou não visível porque encontra-se tapado pela vegetação.
TIPO
Booleano
OBSERVAÇÕES
A delimitação pode não ser conhecida, por exemplo nas seguintes situações: um troço real do curso de água subterrâneo que se desconhece o seu percurso e que até pode estar entubado; zona de transição entre um rio principal e um afluente.
FOTOS
ESQUEMAS

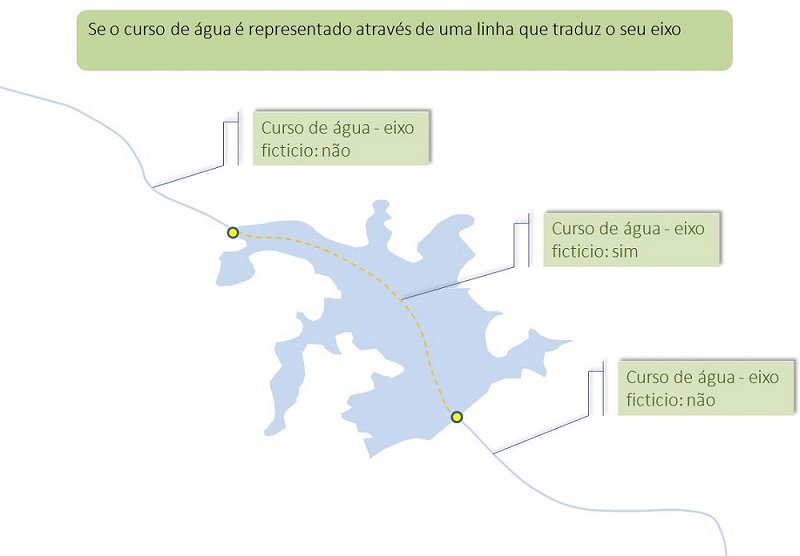

ficticio

DEFINIÇÃO

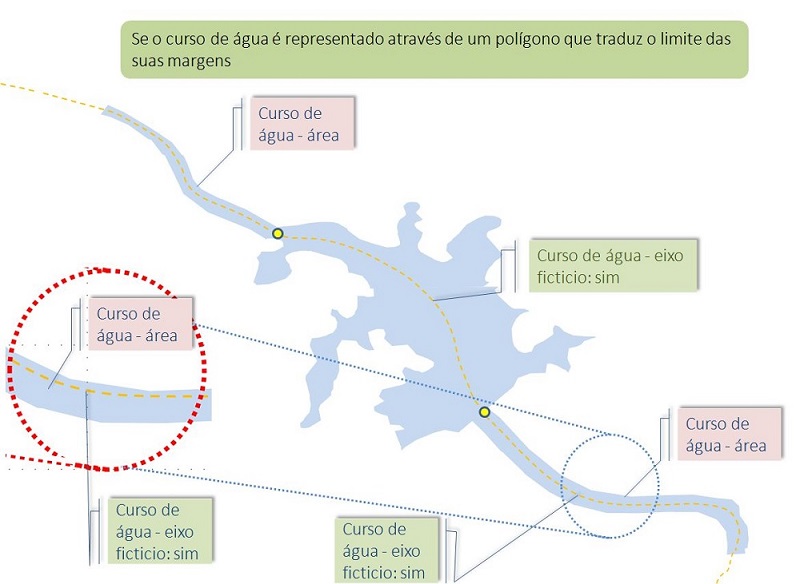

Indica que o objeto corresponde à representação virtual do eixo com vista a assegurar a conetividade hidrográfica e aplica-se exclusivamente quando o eixo está localizado no interior do “Curso de água - área” ou “Água lêntica” ou em outros casos, como por exemplo quando um curso de água atravessa uma barragem.
TIPO
Booleano
OBSERVAÇÕES
FOTOS
ESQUEMAS
,

iDHidrografico

DEFINIÇÃO
Identificador do objeto no mundo real.
TIPO
Texto
OBSERVAÇÕES
FOTOS
ESQUEMAS

largura

DEFINIÇÃO
Largura do curso de água (como amplitude) ao longo do seu comprimento. [unidade: metro]
TIPO
Real
OBSERVAÇÕES
FOTOS
ESQUEMAS

mare

DEFINIÇÃO
Identifica se a água de superfície é afetada pela água da maré.
TIPO
Booleano
OBSERVAÇÕES
FOTOS
ESQUEMAS

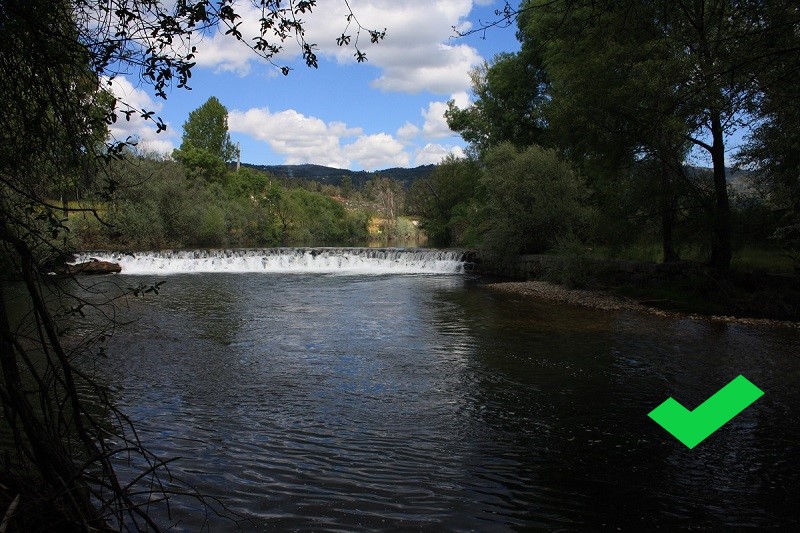

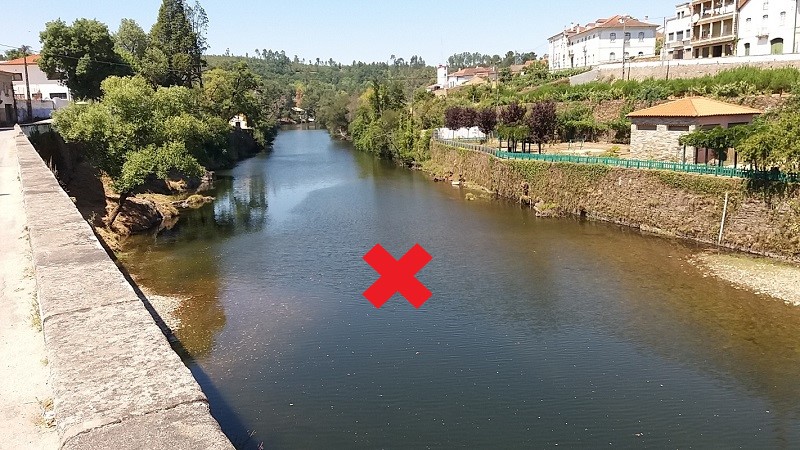

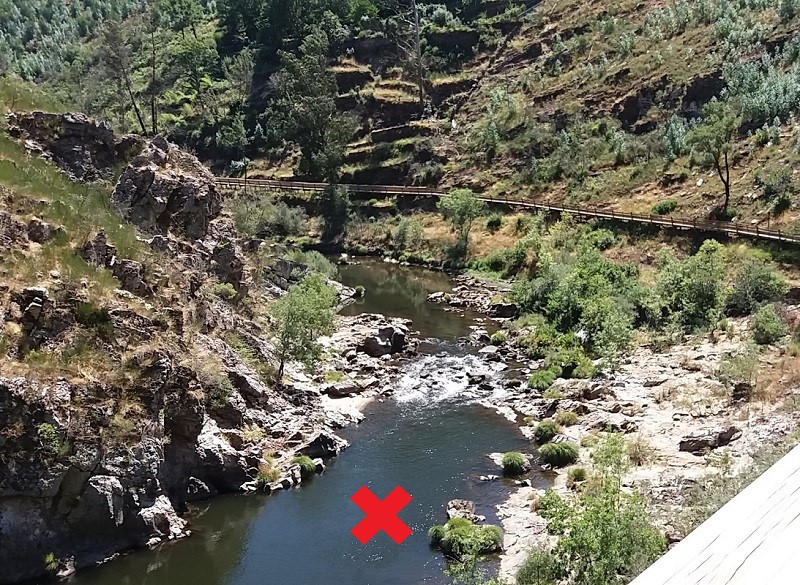

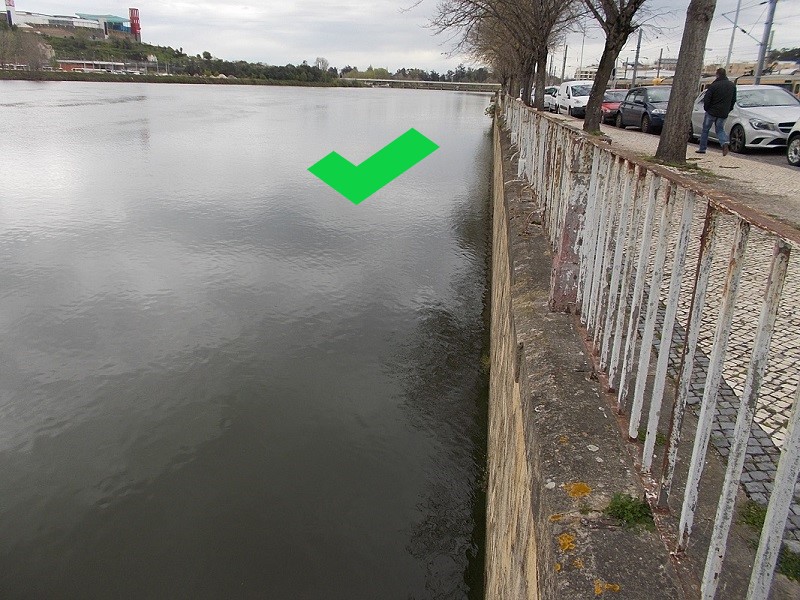

navegavelOuFlutuavel

DEFINIÇÃO

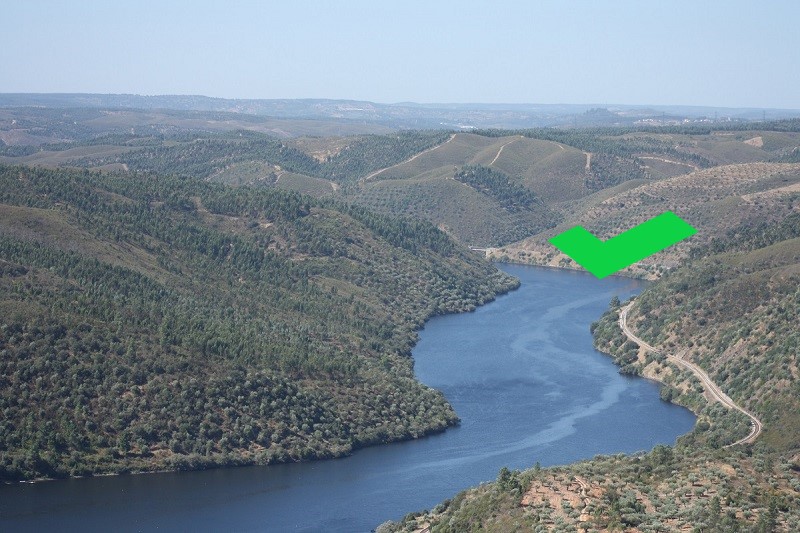

Identifica se a entidade é navegável ou flutuável.
TIPO
Booleano
OBSERVAÇÕES
FOTOS
,,,,
ESQUEMAS

nome

DEFINIÇÃO
Topónimo da entidade no mundo real.
TIPO
Texto
OBSERVAÇÕES
FOTOS
ESQUEMAS

ordemHidrologica

DEFINIÇÃO
Código que exprime o grau de ramificação num sistema hidrológico.
TIPO
Texto
OBSERVAÇÕES
FOTOS
ESQUEMAS

origemNatural

DEFINIÇÃO
Identifica se a entidade tem origem natural (e não artificial).
TIPO
Booleano
OBSERVAÇÕES
FOTOS
ESQUEMAS
