Normas e especificações técnicas para a cartografia topográfica - Versão 2.0.2

Dicionário de objetos

Nó hidrográfico

Report
TEMA CARACTERÍSTICA GEOGRÁFICA OBJETO OBJETO INSPIRE DIMENSÃO
HIDROGRAFIA Nó hidrográfico NoHidrografico HydroNode 3D
DEFINIÇÃO

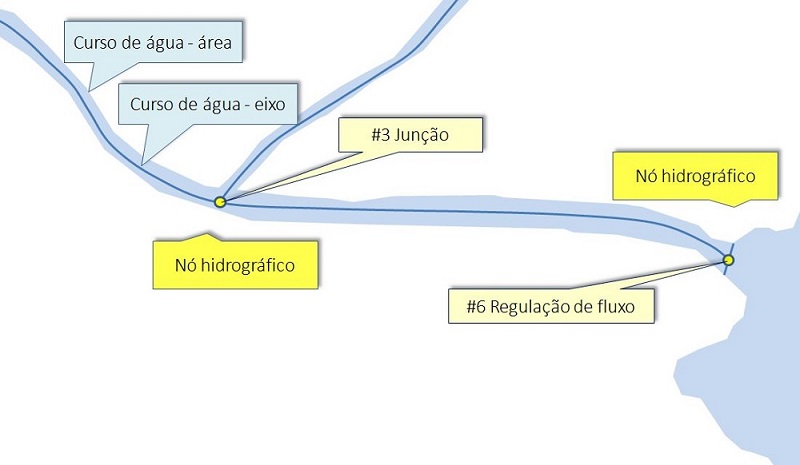

Ponto utilizado para representar a conectividade entre segmentos da rede hidrográfica.
OBSERVAÇÕES
Report
FOTOS ESQUEMAS
Report
ATRIBUTO MULTIPLICIDADE DEFINIÇÃO TIPO NdD1 NdD2
identificador 1 Identificador unívoco - Universal Unique Identifier gerado através da função uuid_generate_v1mc(). UUID x x
inicioObjeto 1 Data e hora (até ao segundo) em que a versão em causa do objeto foi inserida ou alterada na base de dados. DataTempo x x
fimObjeto [0..1] Data e hora (até ao segundo) em que a versão em causa do objeto foi substituída ou retirada da base de dados. DataTempo
geometria 1 Geometria (ponto) x x
valorTipoNoHidrografico 1 Categorias dos diferentes tipos de nós das redes hidrográficas. Lista de códigos x x
iDHidrografico 1 Identificador do objeto no mundo real. Texto
Report

valorTipoNoHidrografico

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS
1 Início source x x Nó que identifica o início de uma série de linhas de "Curso de água - eixo".
2 Fim outlet x x Nó que identifica o final de uma série de linhas de "Curso de água - eixo".
3 Junção junction x x Nó que identifica a interseção de 3 ou mais linhas de "Curso de água - eixo".
4 Pseudo-nó x x Nó que representa um ponto que une 2 linhas "Curso de água - eixo" com características distintas.

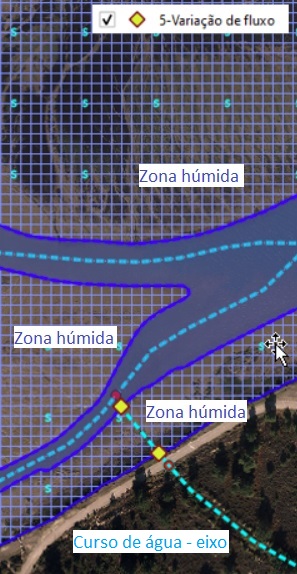

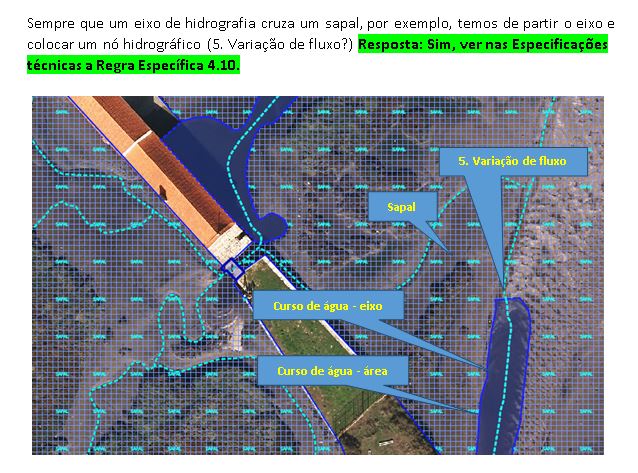

5 Variação de fluxo flowConstriction x x Nó que representa um local que condiciona o fluxo do curso de água (exemplo: "Queda de água"; "Zona húmida"). ,

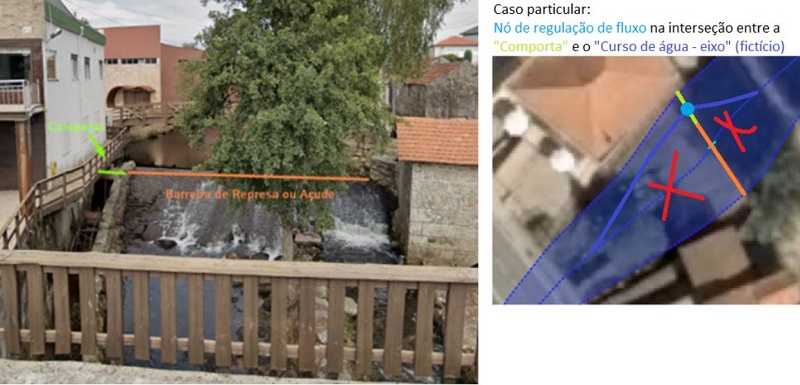

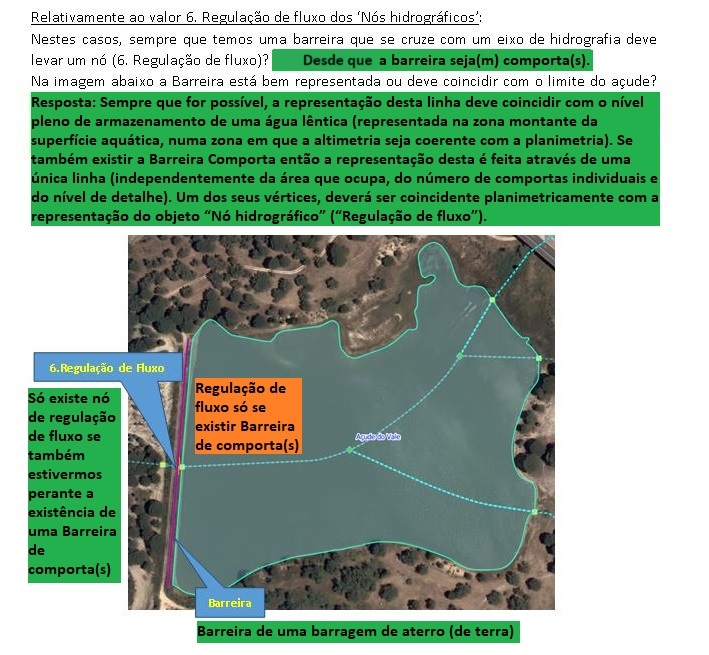

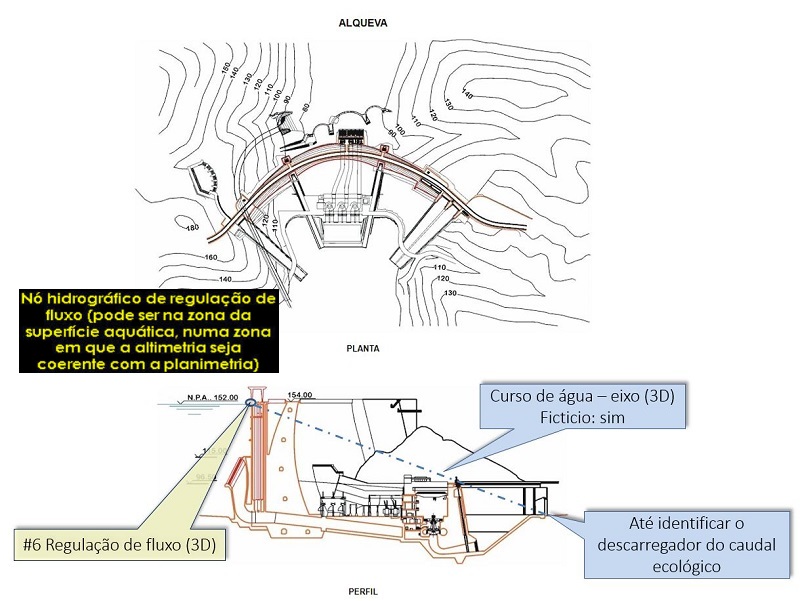

6 Regulação de fluxo flowRegulation x x Nó que representa um local que regula o fluxo do curso de água ("Barreira = Comporta"). O nó de regulação de caudal só deve ser usado quando existem comportas. Os descarregadores são órgãos de segurança, não são considerados órgãos de controlo de caudal. Quando apenas existem descarregadores de fundo e não são visíveis comportas, não deve existir nó de regulação de fluxo. ,,,
7 Fronteira x x Nó usado para conectar redes hidrográficas de países diferentes.

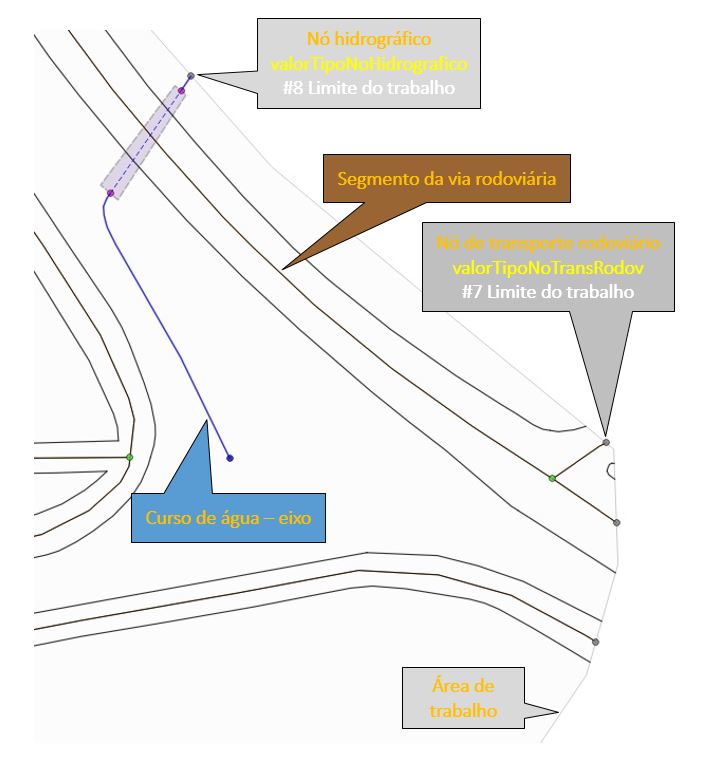

8 Limite do trabalho x x Nó que identifica o limite da área de trabalho.
Report

iDHidrografico

DEFINIÇÃO
Identificador do objeto no mundo real.
TIPO
Texto
OBSERVAÇÕES
FOTOS
ESQUEMAS
