Normas e especificações técnicas para a cartografia topográfica - Versão 2.0.2

Dicionário de objetos

Oleoduto, gasoduto ou substâncias químicas

Report
TEMA CARACTERÍSTICA GEOGRÁFICA OBJETO OBJETO INSPIRE DIMENSÃO
INFRAESTRUTURAS E SERVIÇOS DE INTERESSE PÚBLICO Oleoduto, gasoduto ou substâncias químicas OleodutoGasodutoSubtanciasQuimicas OilGasChemicalsPipe 2D
DEFINIÇÃO
Tubagem utilizada para transportar petróleo, gás ou produtos químicos de um local para outro.
OBSERVAÇÕES
Report

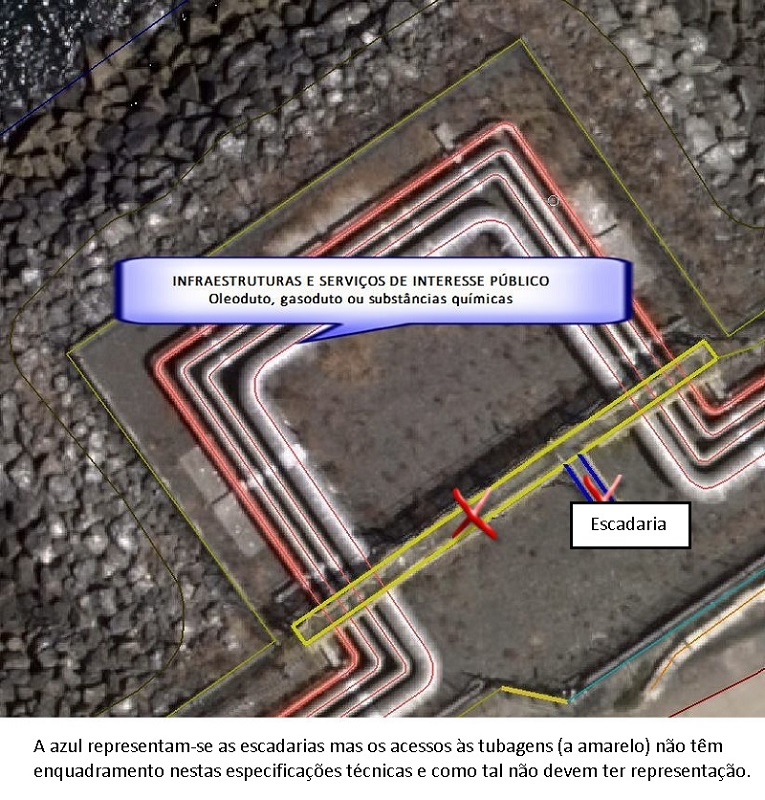

FOTOS ESQUEMAS
Report
ATRIBUTO MULTIPLICIDADE DEFINIÇÃO TIPO NdD1 NdD2
identificador 1 Identificador unívoco - Universal Unique Identifier gerado através da função uuid_generate_v1mc(). UUID x x
inicioObjeto 1 Data e hora (até ao segundo) em que a versão em causa do objeto foi inserida ou alterada na base de dados. DataTempo x x
fimObjeto [0..1] Data e hora (até ao segundo) em que a versão em causa do objeto foi substituída ou retirada da base de dados. DataTempo
geometria 1 Geometria (linha) x x
valorGasodutoOleodutoSubQuimicas 1 Tipo de infraestrutura. Lista de códigos x x
valorPosicaoVertical 1 A posição vertical relativa da entidade (fenómeno no mundo real). Lista de códigos x x
diametro 1 Diâmetro da conduta. [unidade: metro] Real
Report

valorGasodutoOleodutoSubQuimicas

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS

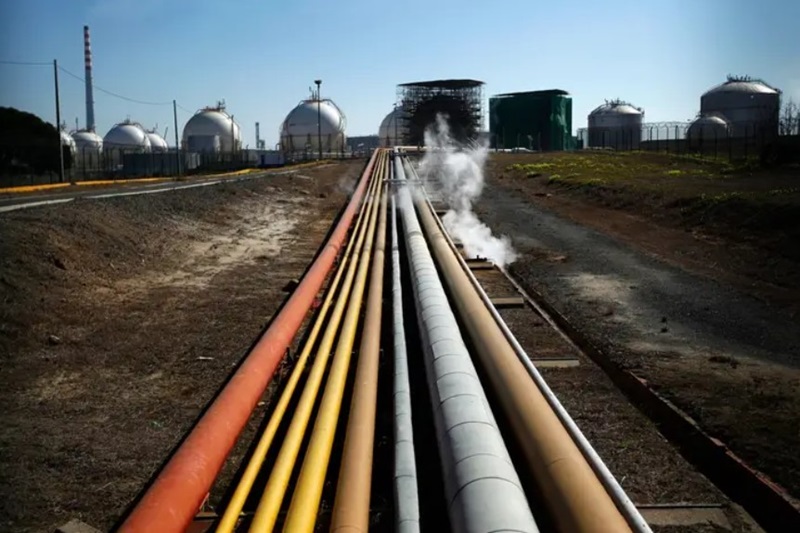

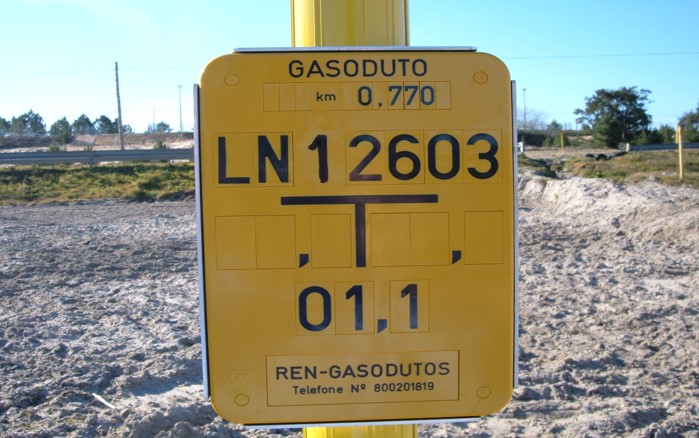

1 Gasoduto x x Conduta de transporte de gás natural em estado gasoso e com diferentes pressões de serviço.
1.1 Gasoduto de 1º escalão Conduta de transporte de gás natural em estado gasoso e com pressão de serviço superior a 20 bar.
1.2 Gasoduto de 2º escalão Conduta de transporte de gás natural em estado gasoso e com pressão de serviço igual ou inferior a 20 bar e superior a 4 bar.
1.3 Gasoduto de 3º escalão Conduta de transporte de gás natural em estado gasoso e com pressão de serviço igual ou inferior a 4 bar.
2 Oleoduto x x Tubagem para transportar ou conduzir petróleo ou seus derivados.
3 Outros produtos x x Tubagem para transportar produtos químicos.

valorPosicaoVertical

VALOR DESCRIÇÃO VALOR INSPIRE NdD1 NdD2 DEFINIÇÃO OBSERVAÇÕES FOTOS ESQUEMAS
1 Suspenso ou elevado suspendedOrElevated x x A entidade geográfica está acima do solo.
0 Ao nível do solo onGroundSurface x x A entidade geográfica está assente diretamente no solo.
-1 No subsolo underground A entidade geográfica está assente abaixo do solo.
Report

diametro

DEFINIÇÃO
Diâmetro da conduta. [unidade: metro]
TIPO
Real
OBSERVAÇÕES
FOTOS
ESQUEMAS
